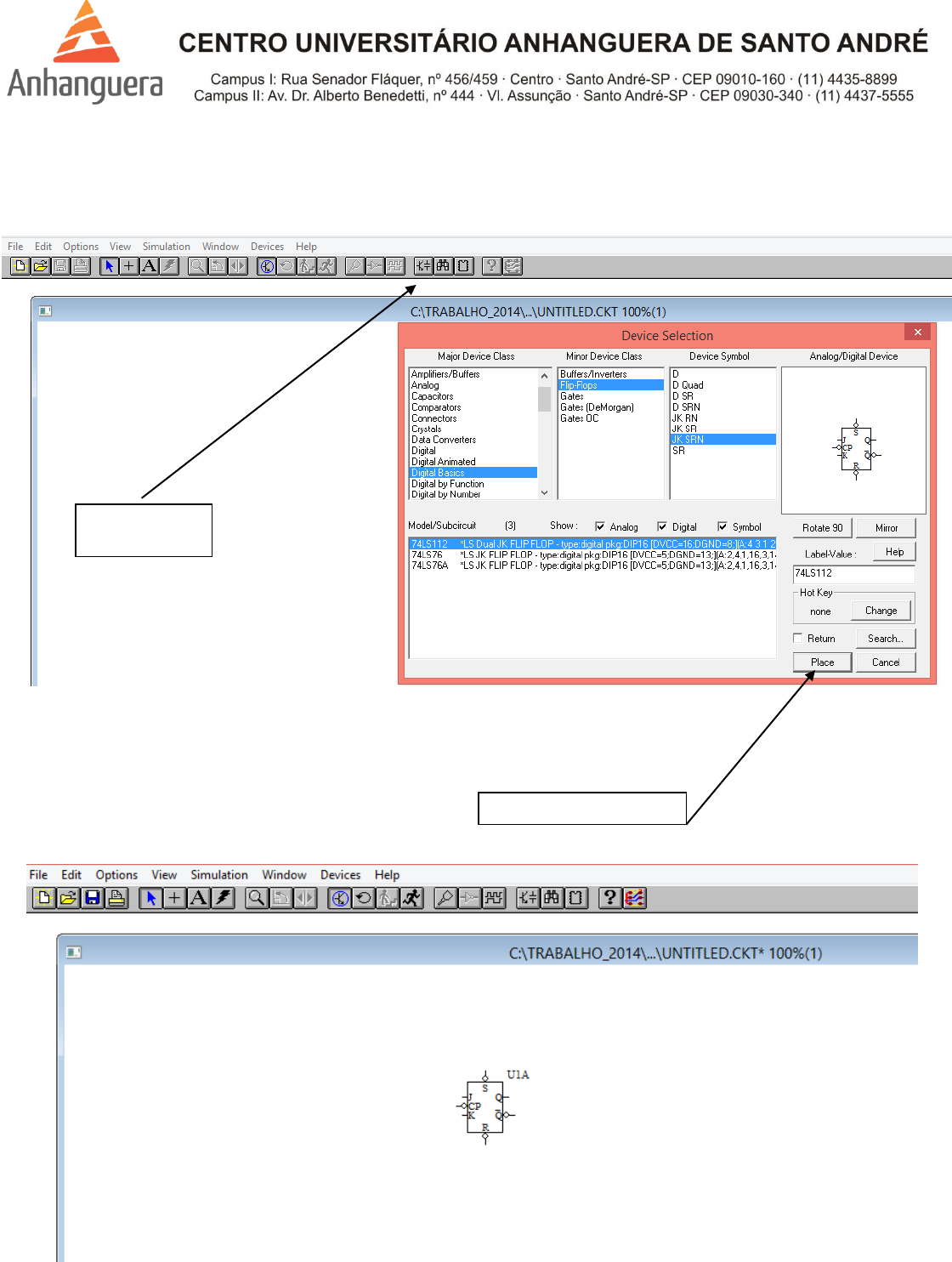

CIRCUIT MAKER - UTILIZAÇÃO DO OSCILOSCÓPIO – PROF. PAULO CUESTA Inicialmente utilizaremos um FF tipo JK: SELECIONAR O COMPONENTE FIXAR O COMPONENTE Vamos adicionar um bloco GERADOR DE CLOCK ,identificado como “PULSER”: Clicamos em “Place”: Para obter a alimentação: Com “duplo click” com o mouse em 10V , alteramos a alimentação para 5V: Efetuamos as ligações salvamos o arquivo: Obs: Para ligarmos os componentes, clicamos no ícone “+”: Para “ligarmos” o osciloscópio: Com um duplo click no componente, podemos trocar os nomes “TP1” e “TP2”: Analogamente trocamos TP2 para “Q0” e efetuamos as ligações: SIMULAÇÃO - SEQUENCIA 1) Devemos ter o símbolo de porta LÓGICA para simulação DIGITAL 2) Clicar para iniciar a simulação 3) Clicar para “abrir” a tela do osciloscópio Verificar a relação de divisão de frequência por 2 entre entrada CLK e saída Q0. 4) Clicar para “parar” a simulação e ver as formas de onda Posicione o cursor para poder “arrastar” a tela Caso queira mostrar a ordem das formas de onda, posicionar o mouse sobre a legenda (Q0 ou CLK) , e “arrastar” os nomes. No menu “Simulation” e “Digital Options”: Mudando a opção “X Magnification podemos “encurtar” ou “esticar” a simulação. Acrescentando mais um flip – flop e simulando, temos: Notar a relação de divisão de frequência por 2 entre Q0 e Q1. Comentários No simulador temos uma biblioteca com componentes reais como circuito integrado. Por exemplo, o 7476 ( família TTL ) tem dois flip-flops tipo JK ( dual).
