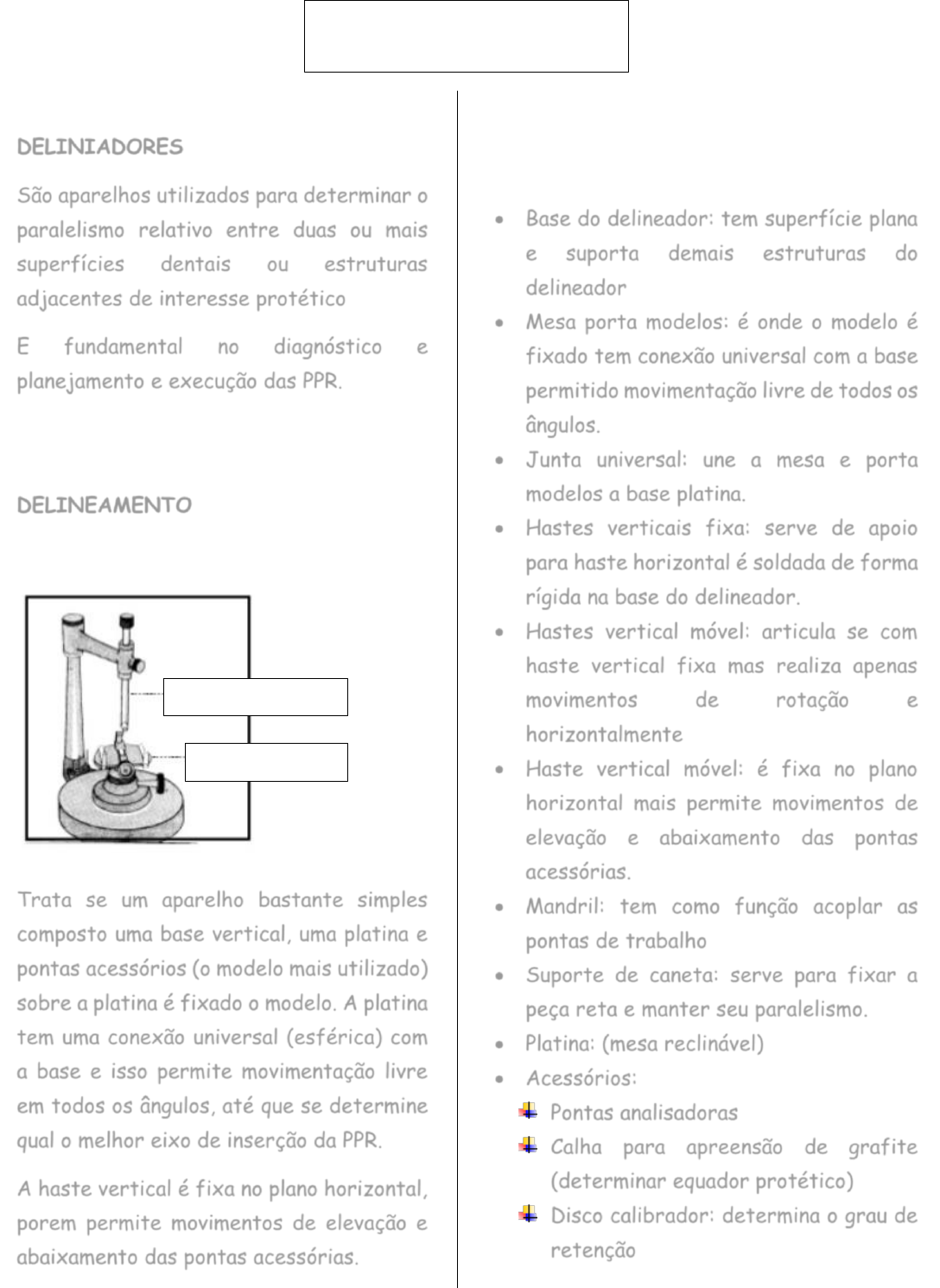

DELINIADORES
São aparelhos utilizados para determinar o
paralelismo relativo entre duas ou mais
superfícies dentais ou estruturas
adjacentes de interesse protético
E fundamental no diagnóstico e
planejamento e execução das PPR.
• Determina o par dentais, e
localizar o plano guia.
DELINEAMENTO
• Realiza o estudo da superfície
dentais






Trata se um aparelho bastante simples
composto uma base vertical, uma platina e
pontas acessórios (o modelo mais utilizado)
sobre a platina é fixado o modelo. A platina
tem uma conexão universal (esférica) com
a base e isso permite movimentação livre
em todos os ângulos, até que se determine
qual o melhor eixo de inserção da PPR.
A haste vertical é fixa no plano horizontal,
porem permite movimentos de elevação e
abaixamento das pontas acessórias.

COMPONETES

• Base do delineador: tem superfície plana
e suporta demais estruturas do
delineador
• Mesa porta modelos: é onde o modelo é
fixado tem conexão universal com a base
permitido movimentação livre de todos os
ângulos.
• Junta universal: une a mesa e porta
modelos a base platina.
• Hastes verticais fixa: serve de apoio
para haste horizontal é soldada de forma
rígida na base do delineador.
• Hastes vertical móvel: articula se com
haste vertical fixa mas realiza apenas
movimentos de rotação e
horizontalmente
• Haste vertical móvel: é fixa no plano
horizontal mais permite movimentos de
elevação e abaixamento das pontas
acessórias.
• Mandril: tem como função acoplar as
pontas de trabalho
• Suporte de caneta: serve para fixar a
peça reta e manter seu paralelismo.
• Platina: (mesa reclinável)
• Acessórios:
 Pontas analisadoras
 Calha para apreensão de grafite
(determinar equador protético)
 Disco calibrador: determina o grau de
retenção
DELINEADORES
Haste vertical ou móvel
Platina móvel
 Facas: planejamento do plano guia e
recorte de cera












EQUADOR PROTÉTICO: linhas
equatoriais que delimitam áreas expulsivas
e retentivas em dentes pilares.

TRAJETÓRIA DE INSERÇÃO: caminho
da PPR desde o contato inicial com os
dentes de suporte até assentamento final
a determinar.

FUNÇÕES DO DELINEADOR

1. Definir trajetória de inserção
2. Delinear: representar
graficamente no modelo de estudo
o equador protético
3. Localizar interferências
4. Equilibras as retenções
5. Indicar e localizar a posição dos
terminais retentivos
6. Determinar e realizar planos
guias
7. Localizar e realizar alívios
PONTAS ACESSÓRIAS DO
DELINEADOR
 As avaliações dos planos-guia nas
superfícies dentárias (superfícies
proximais mesial ou distal, lingual ou
palatina) de interferências ósseas no
rebordo alveolar, de retenção
dentária para os grampos de
retenção da PPR e das áreas de
estética são realizadas com o auxílio
das pontas acessórias, cujas funções
são específicas.
PONTAS ACESSÓRIAS
Adaptador utilizado para vestir as
pontas e melhor assentar ao mandril da
haste vertical móvel do delineador.
(b) ponta analisadora,
(c) ponta faca ou faquinha
(d) ponta cinzel
(e) pontas calibradoras de 0,75,
0,50, 0,25mm e
(f) porta ponta grafite e grafite

PONTA ANALISADORA

A ponta acessória denominada analisadora
fará a análise do PIRE, ou seja, ana lisa rá
os quatro fatores para o delineamento do
modelo de estudo da PPR (essa avaliação
não necessita de marcação ou desenhos
sobre o modelo de gesso). Baseia-se no
equilíbrio de quatro pilares, apresentados
sob a forma mnemônica PIRE, conforme
segue:

P = planos-guia
I = interferência óssea
R = retenção dentária
E = estética






PONTA FACA DE RECORTE E PONTA
CINZEL

A ponta acessória chamada de faca de
recorte ou “faquinha” é utilizada para
remover e eliminar os excessos
indesejados de retenção de gesso do
modelo de estudo e obter áreas ou
superfícies paralelas entre si, conhecidas
como planos-guia. A ponta em forma de
cinzel geralmente é utilizada para remover
os excessos de cera e conseguir a
planificação das superfícies.






Pontas do tipo faca de recorte, também
conhecida como “faquinha” e ponta
acessória do tipo cinzel.
PONTA CALIBRADORA DE RETENÇÃO
São necessárias para posicionar o
terminal retentivo do grampo de
retenção de cada tipo de liga metálica a
ser utilizada na confecção da estrutura
da PPR.



A e B) Pontas calibradoras, utilizadas para
aferir a presença ou não de retenção dentária:
(a) retenção de 0,25mm;
(b) retenção de 0,50mm
(c) retenção de 0,75mm.







Calibradoras de retenção
São utilizadas para
determinar o grau de
retenção de determinada
área retentiva, abaixo do
equador protético.
A
B C





IMPORTANTE

A identificação do grau de retenção é de
suma importância para o desempenho
biomecânico das PPRs. A colocação de
terminais retentivos de grampos – em áreas
retentivas diferentes daquela área em que
a liga consegue flexionar sem ocorrer
deformação permanente – determinará a
longevidade da prótese, do dente pilar e da
retenção desse elemento constituinte da
PPR propriamente dito.

Um erro comum durante a reabilitação com
PPR é a falta de calibração da retenção. Em
consequência disso,

 poderão ocorrer fraturas ou perda precoce
da retenção provida pelos grampos, a
deformação permanente do terminal retentivo
do grampo ou, até mesmo, a perda de inserção
e de mobilidade dos dentes pilares diretos da
PPR causada pelas forças provocadas durante
a inserção e a remoção da prótese.

PONTA PORTA-GRAFITE

A ponta acessória porta-grafite, junto com o
grafite, é utilizada para o delineamento
propriamente dito, ou seja, o grafite contido
nessa ponta é que irá delinear ou marcar o
equador protético que divide todos os dentes
em área retentiva (abaixo do equador
protético) e área expulsiva (acima do equador
protético),
quando todos os dentes do modelo de gesso
forem analisados como um todo e
simultaneamente.






Se o delineamento for realizado em
apenas um dente, este será chamado de
equador dentário, utilizado em outras
áreas da prótese, como, por exemplo, na
análise de áreas retentivas de preparos
dentários em PPF.

GRAU DE RETENÇÃO LIGAS INDICADAS
0,25MM OU 0,01 POLEGADA COLBATO CROMO (CO-r)
0,50MM OU 0,02 POLEGADA AUREAS
0,75MM OU 0,03 POLEGADAS A BASE DE
TITANIO (Ti) e
derivadas dele

LIGAS INDICADAS PARA CADA TIPO DE RETENÇÃO
Importante
No uso da ponta porta-grafite, deve-se ter o
cuidado de posicioná-la corretamente no nível
da margem gengival, a fim de se evitar linhas
demarcadas incorretamente.

PONTA PORTA-ENCAIXE
Outras pontas acessórias ou de trabalho
também podem ser utilizadas para
posicionar os encaixes calcináveis que
deverão ficar paralelos à TI da PPR,
como, por exemplo, a ponta porta-encaixe
do tipo encaixe resiliente extracoronário
(ERA, do inglês extra resilient
attachment) da empresa Sterngold.





MESA MÓVEL DO DELINEADOR

Finalizado o preparo prévio (também
conhecido como adequação do meio bucal
em PPR) – em que as áreas básicas de
Dentística, Periodontia, Endodontia e
cirurgias já foram realizadas – deve-se
proceder ao planejamento, propriamente
dito, da PPR (desenho prévio da futura
estrutura metálica).
O modelo de estudo deverá ser obtido e
confeccionado, preferencialmente, em
gesso-pedra para,
em seguida, ser colocado sobre a mesa móvel
ou platina do delineador para o início do
delineamento e da análise do PIRE.








 Mesa do delineador, também
conhecida como platina. Essa
mesa é composta por
 (a) dispositivo de abre e fecha
ou trava e destrava
 (b) junta universal da mesa
móvel (c) parafuso de ajustede
modelo de gesso e (d)
 (e) garra anterior e posterior
de fixação do modelo de gesso.


TRAJETÓRIA DE INSERÇÃO
 É o trajeto que a PPR percorre desde o
primeiro contato com a superfície
dentária até a posição de assentamento
final.
Para determinar a melhor trajetória de
inserção deve se observar os seguintes
fatores
 Planos guias
 Áreas retentivas


MÉTODOS PARA DETERMINAR A
TRAJEOTIRA DE INSERCAO
 Método de roach ou dos três pontos
 Métodos da bissetriz
 Método seletivo de applegate das
tentativas.

FATORES DETERMINANTES DA
TRAJETÓRIA DE INSERCAO E REMOÇÃO
DA PROTESE

Plano guia
 Faca determina o plano guia (3 pontos
de acordo com o método de Roach)
 Determinar o plano guia com a faca,
buscando o paralelismo (movimento
antero posterior)

Áreas retentivas
 Superfície (geralmente vestibular),
dos dentes suportes, localizada entre
a cervical e o equador protético onde
a ponta do grampo de retenção deverá
ser localizada, afim de impedir o
deslocamento cervico oclusal da PPR.
 Com disco de 0,25mm
 Equador anatômico: área de maior
convexidade
 Fazer áreas de retenção em resina

Áreas de interferência

Áreas mucosas, ósseas, ou até mesmo
dentais que impediriam o assentamento da
PPR em uma determinada trajetória de
inserção.





Utilização da faca
Com a faca localiza-se as áreas de
interferências que possam interferir na
adaptação dessa protese, exemplo torus.
Isso precisa ser planejamento préviamente a
confecção da protese.

Existência da área de interferência:
Remoção da interferência:
 Cirurgia (torus, hiperplasias, entre
outros).
 Desgaste axial dos dentes em questão
 Confecção das coroas
Mudança na trajetória de inserção e
remoção
Estética
Em casos onde há espaço protético anterior
pode-se começar a análise no delineador pela
estética, sem porém interferir na função da
PPR.
MÉTODO DE ROACH OU DOS 3 PONTOS

 Plano oclusal perpendicular a
trajetória de inserção (haste móvel do
delineador).










O MÉTODO DE ROACH CONSIDERA
TRÊS ACIDENTES ANATÔMICOS:

3 pontos devem se localizar nos seguintes
pontos

 nas fossetas
mesiais dos primeiros molares direitos
e esquerdos, entre os incisivos centrais
na região palatina, onde os incisivos
inferiores fazem contato.

 Pontos
posteriores (1 em cada lado)
correspondem a cúspide disto-vestibular
dos segundos molares. O ponto anterior
localiza-se no contato próximo-incisal
dos incisivos centrais.

Importante

– Coloca-se um rolete de cera na porção
anterior e traça a linha média (rolete de
cera na altura dos dentes).


MÉTODO DA ROACH OU DA
BISSETRIZ

É método mais difícil de ser realizado.
Leva consideração o grau de inclinação dos
longos eixo dos dentes suporte.
Na base do modelo traçam se linhas
paralelas ao longo dos dentes suporte no
sentido mesiodistal obtendo se as
bissetrizes dessas linhas.


MÉTODO SELETIVO DE APPLEGATE OU
DAS TENTATIVAS
Método mais cientifico e baseia se em
quatro requisitos:

 Equilíbrio das retenções
 Planos guia
 Trajetória de inserção com o
mínimo de interferências
 Estética (principalmente em
anteriores)

PLANO GUIA

Planos guia são ou mais superfícies
paralelas entre si a direção que
contribuem para a entrada e saída da
prótese.




PRINCIPAIS FUNÇÕES

 Retenção adicional conseguida pelo
contato destes com a superfície rígidas do
aparelho.
 Diminuição do ângulo morto e da
impactação alimentar.
 Auxilia na estabilidade e reciprocidade.
