Aula 10 – Equilíbrio dos Corpos Rígidos
Um corpo rígido em equilíbrio estático não possui movimento de translação nem de rotação.

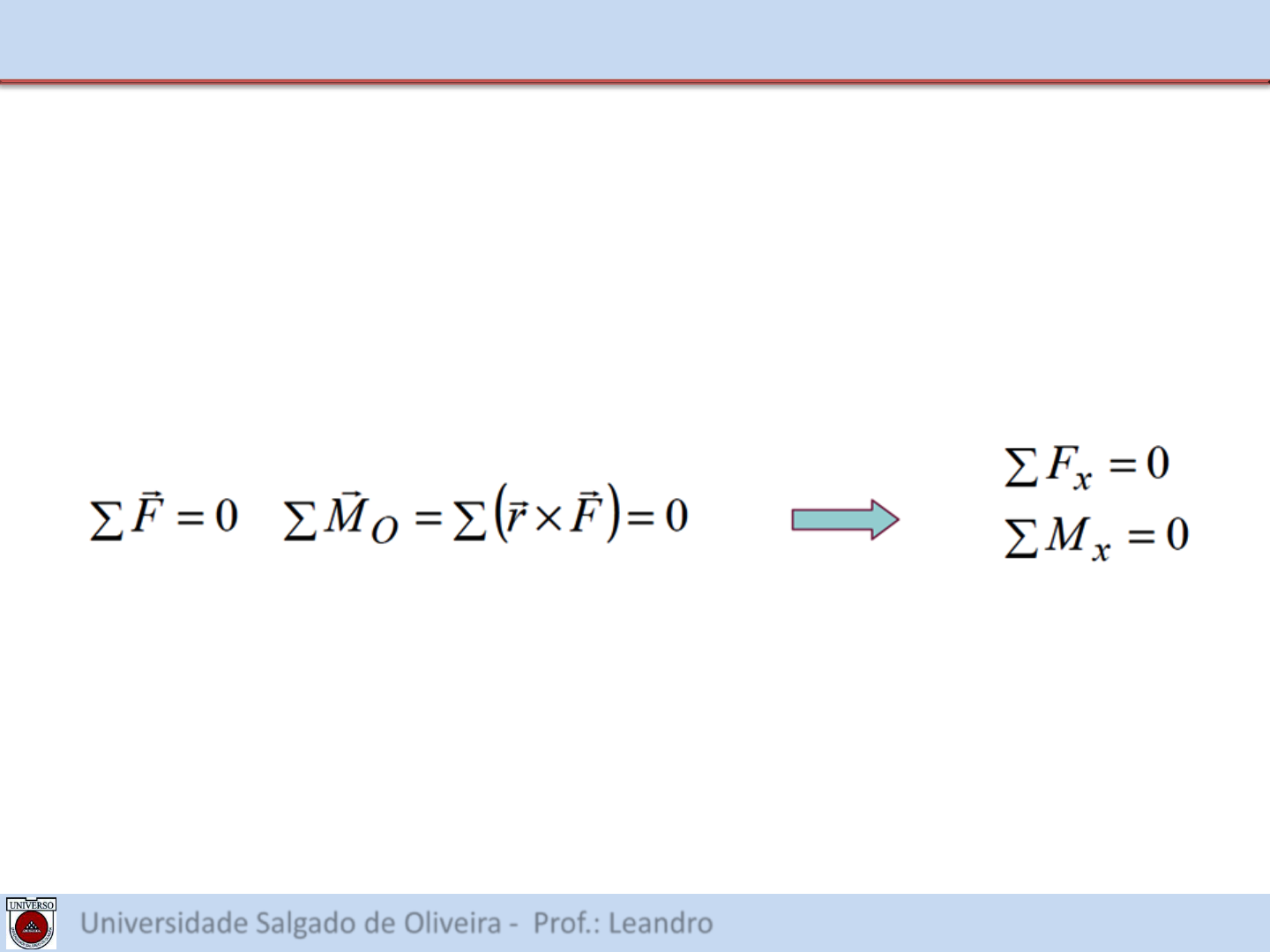

A condição necessária e suficiente para que um corpo permaneça em equilíbrio estático é que a força resultante e o momento resultante sejam nulos.
Universidade Salgado de Oliveira - Prof.: Leandro
1
2
Aula 10 – Equilíbrio dos Corpos Rígidos
Para a construção do diagrama de corpo livre, devem ser tomados os seguintes passos
Separar o corpo rígido em análise de todos os outros
Identificar as forças exteriores no corpo rígido
Representar a intensidade, direção e sentidos das forças exteriores
Note que as forças exteriores a representar são as de reação dos corpos em contato com o de análise.
Universidade Salgado de Oliveira - Prof.: Leandro
2
3
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
3
4
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
4
5
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
5
6
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
6
7
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
7
8
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
8
9
Aula 10 – Equilíbrio dos Corpos Rígidos
Universidade Salgado de Oliveira - Prof.: Leandro
9
10
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Propostos: Esboce o diagrama de corpo livre da caçamba D do caminhão, cuja massa de 2,5 Mg com centro de gravidade em G. A caçamba é suportada por um pino em A e um pino conectado a um cilindro hidráulico BC (haste curta). Explique o significado de cada força no diagrama
Universidade Salgado de Oliveira - Prof.: Leandro
10
11
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Propostos: Esboce o diagrama de corpo livre da haste ABC a qual suporta um colar em pino liso em A e um balancim em B, e uma haste curta em CD. Explique o significado de cada força atuando no diagrama.
Universidade Salgado de Oliveira - Prof.: Leandro
11
12
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Propostos: Esboce o diagrama de corpo livre da haste, sendo o ponto A uma articulação e o ponto B um apoio sobre uma superfície lisa.
Universidade Salgado de Oliveira - Prof.: Leandro
12
13
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Propostos: Esboce o diagrama de corpo livre sobre a viga ABEC, sendo o ponto A uma articulação e o pontos B e E estão presos por uma corda que passa por uma polia fixa em D.
Universidade Salgado de Oliveira - Prof.: Leandro
13
14
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Resolvidos: Determine as reações sobre a viga engastada, sabendo que a massa da viga é de 100kg e seu centro de massa está localizado a 3m do ponto A.
Aplicar as condições de Equilíbrio
Condição para o Momento
Universidade Salgado de Oliveira - Prof.: Leandro
14
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Resolvidos: Um operador aplica uma força F sobre um pedal tal que uma mola (k = 20Lb/in) é esticada em 1,5 in e a força aplicada na haste em B igual a 20 Lb. Determinar as reações no ponto A e a força F
Universidade Salgado de Oliveira - Prof.: Leandro
15
Aula 10 – Equilíbrio dos Corpos Rígidos
Solução:
A força elástica produzida na mola será
Construindo o diagrama de corpo livre
Aplicando as condições de equilíbrio
Calculando o somatório dos momentos
O valor de Ay será
Universidade Salgado de Oliveira - Prof.: Leandro
16
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Resolvidos: Sabendo que a massa do suporte sobre a torre possui peso de 1962N com centro de massa indicada. Determine a tensão no cabo e a reação no ponto A.
Universidade Salgado de Oliveira - Prof.: Leandro
17
Aula 10 – Equilíbrio dos Corpos Rígidos
Esboçando o diagrama de corpo livre
Aplicando as condições de equilíbrio
Aplicando o equilíbrio dos momentos em
relação ao ponto A.
Aplicando o equilíbrio dos momentos em relação ao ponto A.
Universidade Salgado de Oliveira - Prof.: Leandro
18
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Propostos:
1º Exercícios: Determine as forças de reações para os exercícios propostos anteriores.
2º Exercício: Determine as reações nos pontos A e B. Considere o ponto A uma articulação e o ponto B um balancim.
Universidade Salgado de Oliveira - Prof.: Leandro
19
Aula 10 – Equilíbrio dos Corpos Rígidos
Exercícios Propostos:
3º Exercício: Determine as reações nos pontos A e B. (1 kip = 1 quilopound ou 1000libras)
Universidade Salgado de Oliveira - Prof.: Leandro
20
Aula 10 – Equilíbrio dos Corpos Rígidos
4º Exercício: Determine a intensidade da força no pino A e no cabo BC necessária para sustentar uma carga de 500 lb. Despreze o peso da haste AB.
Universidade Salgado de Oliveira - Prof.: Leandro
21
Aula 10 – Equilíbrio dos Corpos Rígidos
5º Exercício: Determine as reações nos pinos A e B. No estado de repouso a mola tem um comprimento de 80mm.
Universidade Salgado de Oliveira - Prof.: Leandro
22
Aula 10 – Equilíbrio dos Corpos Rígidos
6º Exercício: A lança da figura deve manter penduradas duas cargas verticais F1 e F2. Se a carga máxima suportada pelo cabo CB é de 1500 lb, determine as cargas críticas para a condição F1 = 2F2. Qual é a intensidade da reação máxima no pino A?
Universidade Salgado de Oliveira - Prof.: Leandro
