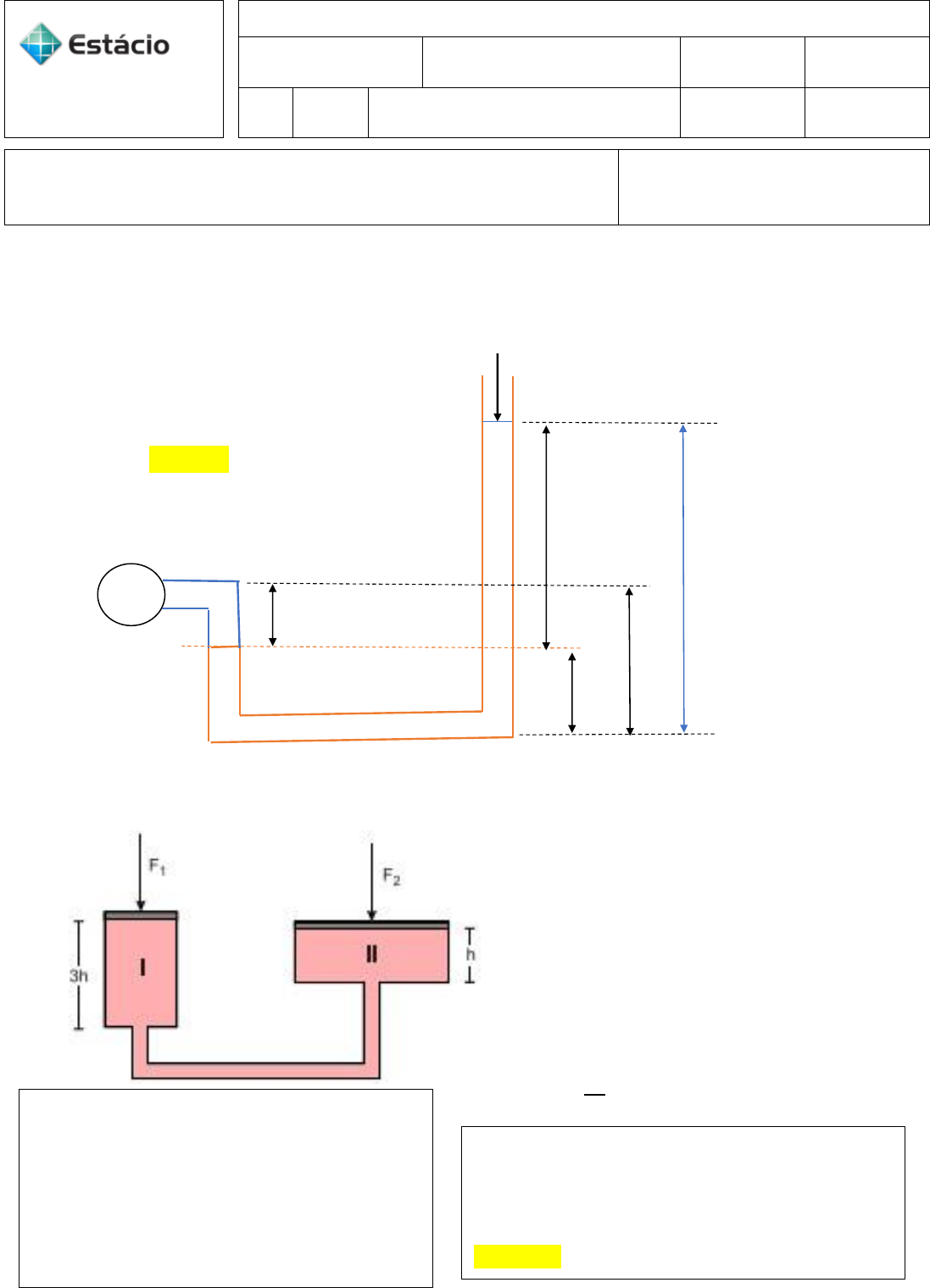

1. Dada a figura abaixo, sabendo que ϒ Hg= 136.000N/m³ e ϒ H2O = 10.000N/m³. Calcule a
pressão no manômetro (P1).



2. Observe, na figura a seguir, a representação de uma prensa hidráulica, na qual as forças
F1 e F2 atuam, respectivamente, sobre os êmbolos dos cilindros I e II. (1pt)










P1
h 1
h 2
7,5 cm
5 cm
. A . B
15 cm
H2O
Hg
Patm


NOVA IGUAÇU
 UNESA
Curso
Engenharia
Disciplina
Hidráulica
Cód.
CCE 1161
Turma
3018
AV1 Data:

Professor :
Rogério Marques
Semestre
2019.1

Fl. 1/3

Nome do Aluno (a)
GABARITO
Nº da matrícula


Admita que os cilindros estejam
totalmente preenchidos por um
líquido.
O volume do cilindro II é igual a
quatro vezes o volume do cilindro
I, cuja altura é o triplo da altura do
cilindro II.
A razão entre as intensidades das
forças F2 e F1, quando o sistema
está em equilíbrio, corresponde a:
𝑭𝟐
𝑭𝟏
= ?

PA = PB
P1 + 𝜸H20 x (0,075 – 0,05) = Patm + 𝜸Hg x (0,15 – 0,05)
P1 = Patm + 𝜸Hg x 0,1 - 𝜸H20 x 0,025
P1 = 105+ 136000 x 0,1 - 10000 x 0,025
P1 = 105+ 13600 x 0,1 - 250
P1 = 113350 Pa = 113,35 KPa



Sabendo que o volume de um sólido
geométrico é definido como sendo o produto
da área da base pela altura, temos:
V2 = 4.V1
A2 h = 4.A1 3.h
A2 = 12 . A1

Aplicando o Princípio de Pascal, temos:
F1/A1 = F2/A2
F1/A1 = F2/12.A1
F1 = F2/12
F2/F1 = 12



3. (ENADE 2008 ENG GR.I ): O esquema da figura mostra uma tubulação vertical com
diâmetro constante, por onde escoa um líquido para baixo, e à ela estão conectados
dois piezômetros com suas respectivas leituras, desprezando-se as perdas. A esse
respeito, considere as afirmações a seguir: (1,5 pts)



4. Em um tubo liso de 500 m de comprimento e 5 cm de diâmetro escoa um fluido com
velocidade de 2,0 m/s. A massa específica e a viscosidade absoluta desse fluido são,
respectivamente, 1000 kg/m3 e 0,001 Pa.s. Para se estimar o fator de atrito do tubo liso,
pode-se empregar a correlação de Blasius (f = 0,316*Re-0,25) e desta forma, é obtida a
perda de carga distribuída a partir da Fórmula de DarcyWeisbach (Fórmula Universal).
Considere a Fórmula Universal: Hf=f*L/D*v^2/(2*g). (2 pts)
I ) Calcular a perda de carga distribuída.
II) Calcular a perda de carga distribuída por unidade de comprimento do tubo (unitária).
III) Calcular a perda de carga distribuída, quando a velocidade do fluido é dobrada.
IV) Calcular a perda de carga distribuída por unidade(unitária) de comprimento do tubo,
quando a velocidade do fluido é dobrada.






NOVA IGUAÇU
 UNESA
Curso
Engenharia
Disciplina
Hidráulica
Cód.
CCE 1161
Turma
3018
AV1 Data:

Professor :
Rogério Marques
Semestre
2019.1

Fl. 2/3

I – Correto: a vazão será a mesma, a velocidade também
(desprezando-se as perdas). Ec = Cte.
II – Correto: P = 𝝆gh
III – Errado: 𝐸𝑡 =
𝑃
𝛾
+
𝑣2
2𝑔
+ 𝑧
IV – Errado vide afirmativa I
V – Errado vide afirmativa I



5. Os Manômetros são dispositivos utilizados para indicação local de pressão e em geral
divididos em duas partes principais: (1 pt)
(L) Manômetros de Líquido
(E) Manômetros tipo Elástico

( L ) utiliza um liquido como meio para se medir a pressão;
( E ) utiliza a deformação de um elemento elástico como meio para se medir pressão.
( L ) Basicamente é constituído por tubo de vidro com área seccional uniforme, uma escala
graduada.
( L ) O valor de pressão medida é obtida pela leitura da altura de coluna do líquido deslocado
em função da intensidade da referida pressão aplicada.
( E ) Medidores de pressão mecânicos utilizam a deformação de um elemento elástico para
indicar o valor da pressão aplicada sobre ele.
( E ) Medidores de Bourdon
( E ) Manômetros com selagem líquida
( E ) formado por um tubo oval que tende a ficar circular com a aplicação de uma pressão
interna.
( E ) Existem configurações na forma de C, helicoidal, espiral e torcida
( L ) Barômetro de mercúrio










NOVA IGUAÇU
 UNESA
Curso
Engenharia
Disciplina
Hidráulica
Cód.
CCE 1161
Turma
3018
AV1 Data:

Professor :
Rogério Marques
Semestre
2019.1

Fl. 3/3
6. A água se move com uma velocidade de 5,0 m/s em um cano com uma seção reta de 4,0 cm². A
água desce gradualmente 10 m enquanto a seção reta aumenta para 8,0 cm². Pede-se: (1,5 pts)
a) Qual é a velocidade da água depois da descida?
b) Se a pressão antes da descida é 1,5 x 10^5 Pa, qual a pressão depois da descida?













a) A1.v1 = A2. v2
v2 = 5 x 4 ÷ 8 = 2,5m/s
b)
𝑃1
𝛾
+
𝑣12
2𝑔
+ 𝑧1 =
𝑃2
𝛾
+
𝑣22
2𝑔
+ 𝑧2
1,5 x 105 /10000 + 5²/(2x10) + 0 = P2/10000 + 2,5²/(2x10) -10
16,25 = P2/10000 – 9,8675
P2/10000 = 16,25 + 9,8675
P2/10000 = 25,9375
P2 = 25,9375 x 10000 = 259375 Pa = 2,59 x 105 Pa = 259,3 KPa
