UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
DEPARTAMENTO DE ENGENHARIA DA COMPUTAÇÃO E AUTOMAÇÃO
TEORIA DOS CIRCUITOS
PROF. KENNEDY REURISON LOPES
Lista de exerćıcios 06

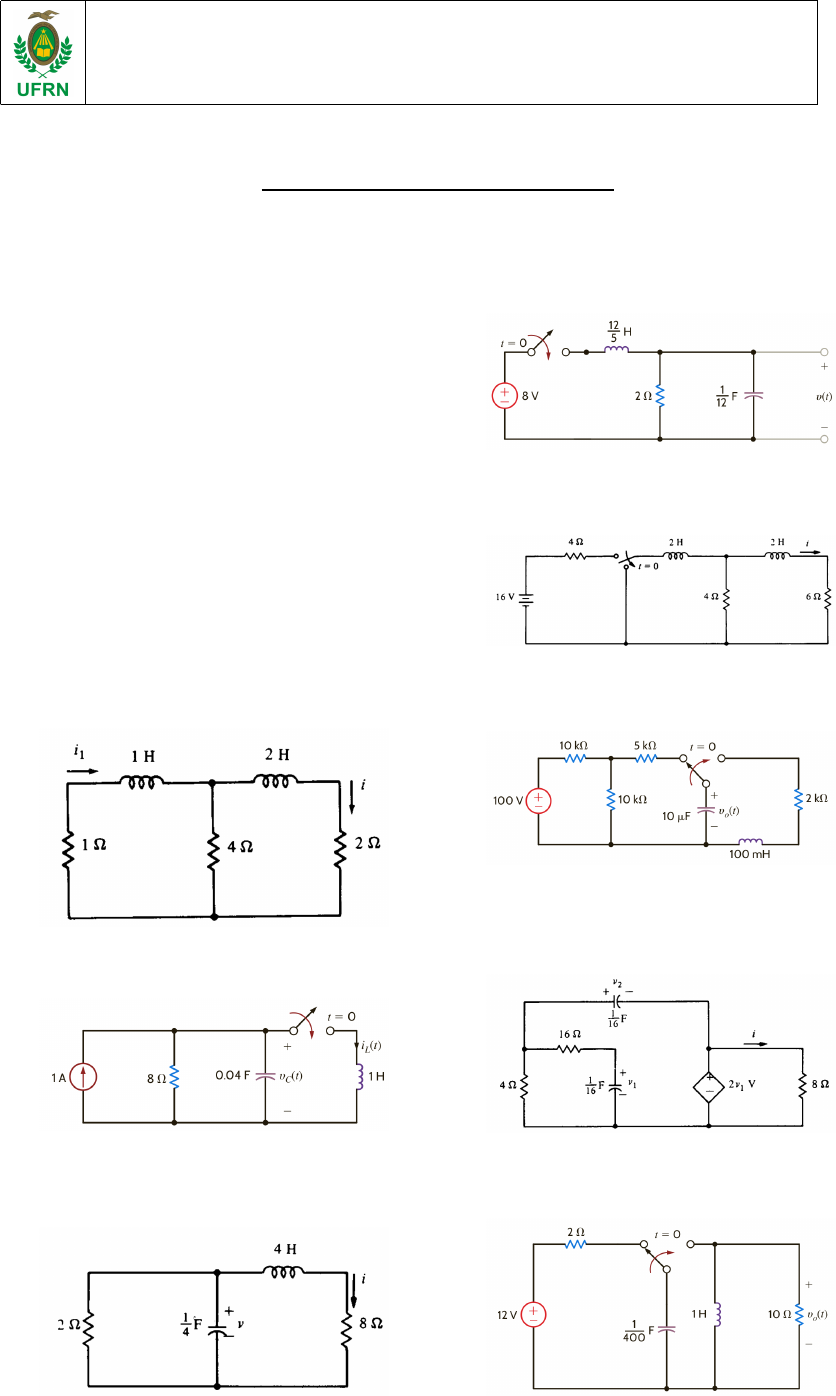

Questão 1 Obtenha a corrente transiente de
um circuito RLC com as seguintes
caracteŕısticas:
a) R = 3kΩ, L = 10H, C = 200µ F e tensão
da fonte V = 50V .
b) R = 50Ω, L = 0.1H, C = 50µ F e tensão
da fonte V = 100V e Qo = 0.
d) R = 50Ω, L = 0.1H, C = 50µ F e tensão
da fonte V = 100V e Qo = 2500µC.
Questão 2 Um circuito RLC em paralelo
R = 50Ω, L = 55.6H, C = 200µ F e tensão da
fonte V = 100V possui carga inicial Qo = 5m C.
Dertermine a tensão de voltagem para o
capacitor na rede.
Questão 3 Determine i(t) para i1(0) = 0A e
i(0) = 3A
Questão 4 Determine vc para t > 0.
Questão 5 Determine v(t), t > 0 para
v(0) = 8V e i(0) = 4A.
Questão 6 Determine v(t) para t > 0.
Questão 7 Determine i(t) para t > 0.
Questão 8 Determine vo(t) para t > 0.
Questão 9 Determine i(t) para t > 0, sabendo
que v1(t) = v2(t) = 4 V .
Questão 10 Determine vo(t) para t > 0.
1
Questão 11 Determine i(t) para t > 0.
Questão 12 Determine i(t) para t > 0.
Questão 13 Determine i(t) para t > 0.
Questão 14 Determine v(t) para t > 0.
Sabendo que i0 = 1A e vc(0) = 10V .
Questão 15 Determine v(t) e v(t) para t > 0.
Questão 16 Determine vc(t) para t > 0.
Sabendo que vc(0) = 0V .
Questão 17 Determine v(t) para t > 0.
Sabendo que i(0) = 2A e v(0) = 6V .
Questão 18 Determine vo(t) para t > 0.
Questão 19 Determine v(t) para t > 0. Para
as seguintes situações:
a) C = 1/12F
b) C = 1/16F
c) C = 1/32F
Questão 20 Determine vo(t) para t > 0.
2
Questão 21 Projete um circuito RLC em
paralelo que tenha a equação caracteŕıstica
igual a: (Considere R ≥ 1kΩ)
a) s4 + 4x107s+ 3x1014 = 0
Questão 22 Determine v(t) para t > 0.
Questão 23 Projete um circuito RLC em
série que tenha a equação caracteŕıstica igual a:
(Considere R ≥ 1kΩ)
a) s2 + 4x107s+ 3x1014 = 0
Questão 24 As chaves 1 e 2 são movidas
sincronamente. Quando a chave 1 abre,
imediatamente a chave 2 fecha. Considerando
que a chave 1 estava na posição fechada por um
bom tempo e logo então aberta em t = 0,
determine:
a) vo(0
+)
b) dvo(0
+)/dt
c) vo(t), t > 0
Questão 25 As chaves 1 e 2 são movidas
sincronamente. Quando a chave 1 abre,
imediatamente a chave 2 segue para OFF.
Considerando que a chave 1 estava na posição
fechada por um bom tempo, determine: (A
corrente inicial do indutor é zero)
a) vc(0
+)
b) dvc(0
+)/dt
c) iL(t), t > 0
