Instituto Federal Catarinense- Campus Luzerna
Turma: EMITAI 2019
Disciplina: CLP
Professoras: Jéssica Peretti R. Alves

CLP – Lista 03 Data: 31/08/2020
Nome:



1. Elabore a lógica em Ladder que realize a energização de duas lâmpadas da
seguinte forma: apertando-se um botão pulsador (push-button) uma vez,
energiza- se uma lâmpada mas a outra ainda não; solta-se o botão e, pressiona-
se novamente o mesmo botão pulsador, energizar-se a se segunda lâmpada.
Ambas são desenergizadas por um segundo botão pulsador.

2. Um único botão do tipo pulso é responsável por acender e desligar uma lâmpada:
caso a lâmpada esteja apagada, ao pressionar o botão ela deverá ligar, e caso
esteja ligada, ao pressionar o botão ela deverá apagar. Desenvolva um programa
em Ladder que atenda os requisitos deste sistema.


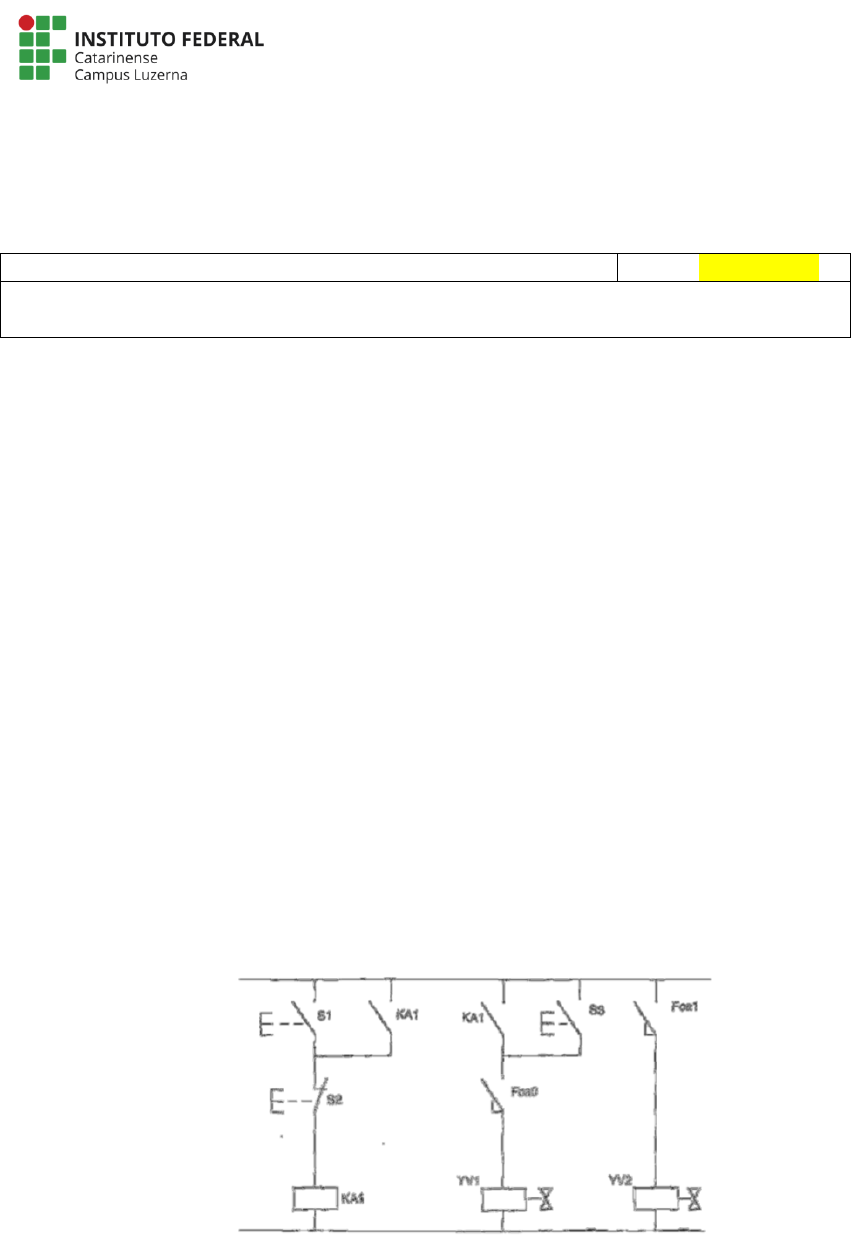

3. A Figura abaixo contém o esquema elétrico de um circuito eletropneumático
utilizado para acionamento um atuador pneumático de dupla ação (dispositivo
pneumático que para avanço necessita de alimentação de ar em uma de suas
extremidades e retorna à posição inicial alimentando-se a outra extremidade com
ar), no qual S1, S2 e S3 são botões tipo pulso, Fca0 e Fca1 são interruptores
chamados fins-de-curso, YV1 e YV2 são solenoides e KA1 é um contato auxiliar.
Converta este esquema elétrico para diagrama para Ladder.







4. A empresa Xing-Ling contratou sua empresa para fazer a programação de um
novo equipamento adquirido. A máquina é uma dobradeira de peças e sua
programação funciona da seguinte forma:
 Ao pressionar o botão de START, a esteira M1 liga até que o sensor
S4 detecte material.
 Quando isso ocorrer, a este ira pára, o cilindro C1 avança até seu
sensor S1, fixando a peça.
 Em seguida, o cilindro C3 avança até que seu sensor S3 seja acionado,
dobrando a peça, em seguida recua;
 Por fim, o cilindro C2 avança até seu respectivo sensor, S2, cortando a
peça;
 Feito isso os três cilindros recuam, liberando a peça que cai numa
caixa e finalizando o ciclo e dando condição para um novo ciclo.
 A lâmpada liga quando o ciclo estiver em funcionamento e o botão STOP
finaliza o ciclo.


Descreva as variáveis do processo e faça a programação em ladder.


















5. A empresa Xing-Ling contratou sua empresa para fazer a programação de um
novo equipamento adquirido. A máquina é uma separadora de peças e funciona
da seguinte forma:
 Ao pressionar o botão STAR, o sistema espera até que exista uma peça
no sensor S1, então liga a esteira (motor M1)/
 A peça é transportada até o final da esteira, onde é feita a análise do tipo
do material.
 As peças devem ser alocadas conforme seu material.
 Após algum dos cilindros conduzir a peça para sua determinada rampa,
a esteira para e o cilindro em questão recua, finalizando o ciclo e dando
condição para um novo ciclo.
 Considere que S5 e S4 são fins de curso que habilitam o retorno de C1
e C2, respectivamente.
 A lâmpada liga quando o ciclo estiver em funcionamento.
 O botão STOP finaliza o processo.

Considerar que S2 indica se a peça é de metal e que S3 indica a presença da
peça.
