Prof. Jeancarlo Ribas

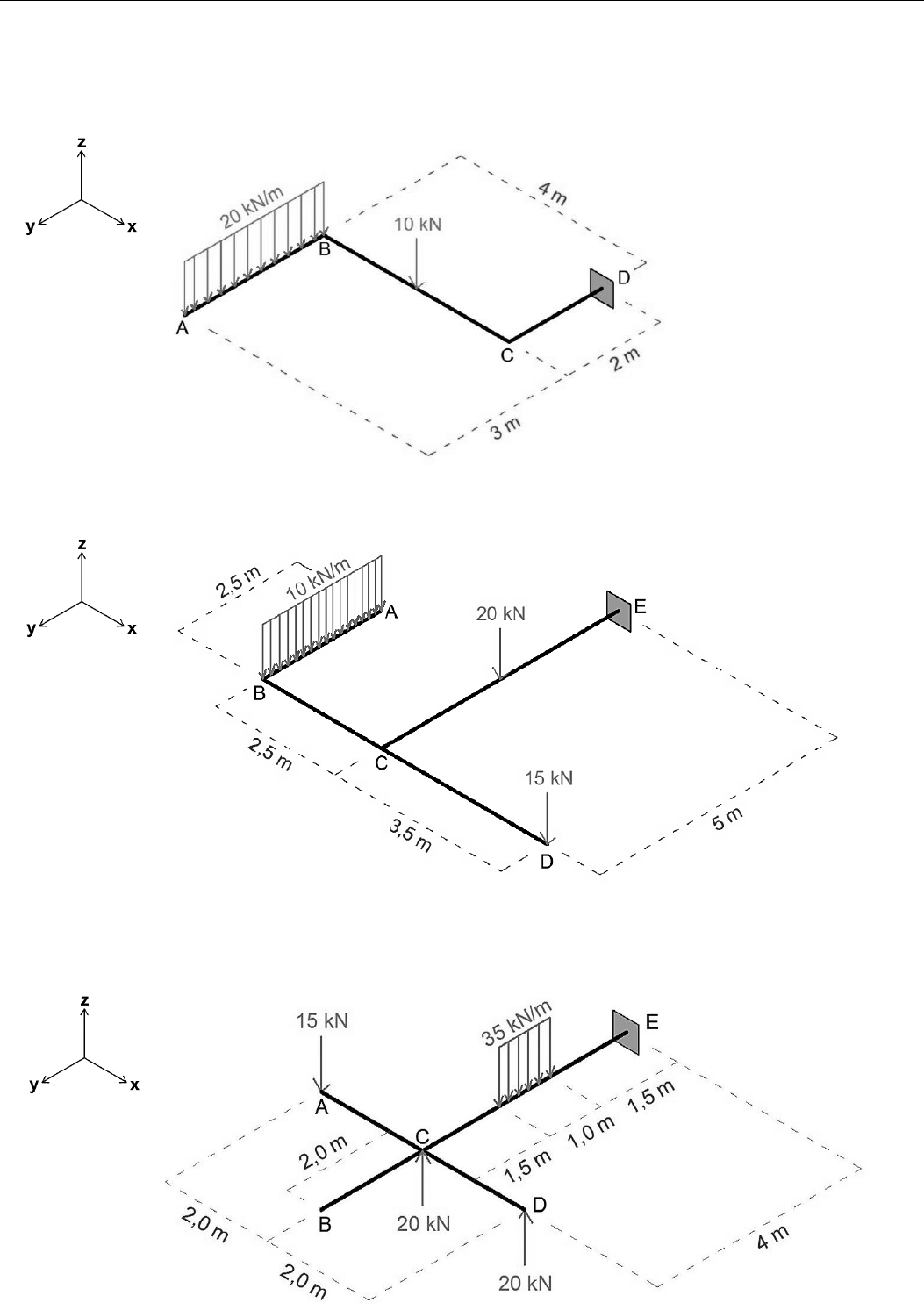

Para as grelhas isostáticas a seguir, calcule as reações de apoio, encontre os esforços internos (Q, T e M)
e trace os diagramas.


1)


















2)




















3)

EXERCÍCIOS GRELHAS ISOSTÁTICAS
4)


















5)
























6)






















7)























8)






















9)





















10)























11)























12)
