PRINCÍPIOS DA VENTILAÇÃO ASSISTIDA
− Para conseguir fazer a troca gasosa, o pulmão precisa colocar o ar em contato com os capilares. Em
repouso ao final da expiração, o sistema está em equilíbrio, pois a pressão dentro dos alvéolos se iguala
a pressão da atmosfera e isso faz com que não exista fluxo de ar. Quando há contração da musculatura
respiratória, há geração de uma Pressão negativa, ficando a pressão alveolar menor que a pressão na
boca e essa diferença de pressão gera entrada de ar para os pulmões. Com o fim da inspiração, há o
relaxamento da musculatura, o sistema respiratória volta a posição de repouso e depois comprime os
alvéolos e a pressão alveolar fica maior que a da boca, fazendo com que o ar saia dos pulmões,
renovando o ar que há dentro dos pulmões.







PRINCÍPIO DE FUNCIONAMENTO DE UM VENTILADOR
− O PRINCÍPIO DE FUNCIONAMENTO DE UM VENTILADOR mecânico é semelhante, desde os
ventiladores mais simples até os mais modernos
− Há uma válvula de fluxo de ar (inspiração) com alta pressão e uma válvula de exalação de expiração,
que diminui a pressão. Além disso há os tubos que fazem a movimentação do ar.
− O ventilador vai controlar a abertura da válvula inspiratória, que permite a entrada de ar, e controla a
válvula de expiração, para diminuir a pressão nos pulmões e permitir a expiração.
Volume
corrente
Fluxo de ar
Pressão
Inspiração +
Expiração -
− Para ajustar o painel do ventilador precisa
• 1 - Pressão nas vias aéreas
• 2 - Fluxo ins e expiratório
• 3 - Volume de ar ins e expiratório = volume corrente que entra e sai do sistema
✓ A partir dos 3 parâmetros, se consegue o volume corrente, fluxo e pressão
✓ Fluxo = volume / tempo
✓ Diferença de pressão = resistência * fluxo
• Com esses três parâmetros descobertos, se tem o volume corrente, fluxo e pressão
− Há como definir a concentração de O2 no ar fornecido, pressão para a válvula se abrir, entre outros
ajustes


− O volume de ar corrente é semelhante em ambos os tipos de respiração. A curva de fluxo pode ser mais
sinusoidal, mais quadrada, ... é possível definir no aparelho. A grande diferença esta em como a pressão
nas vias aéreas é gerada:

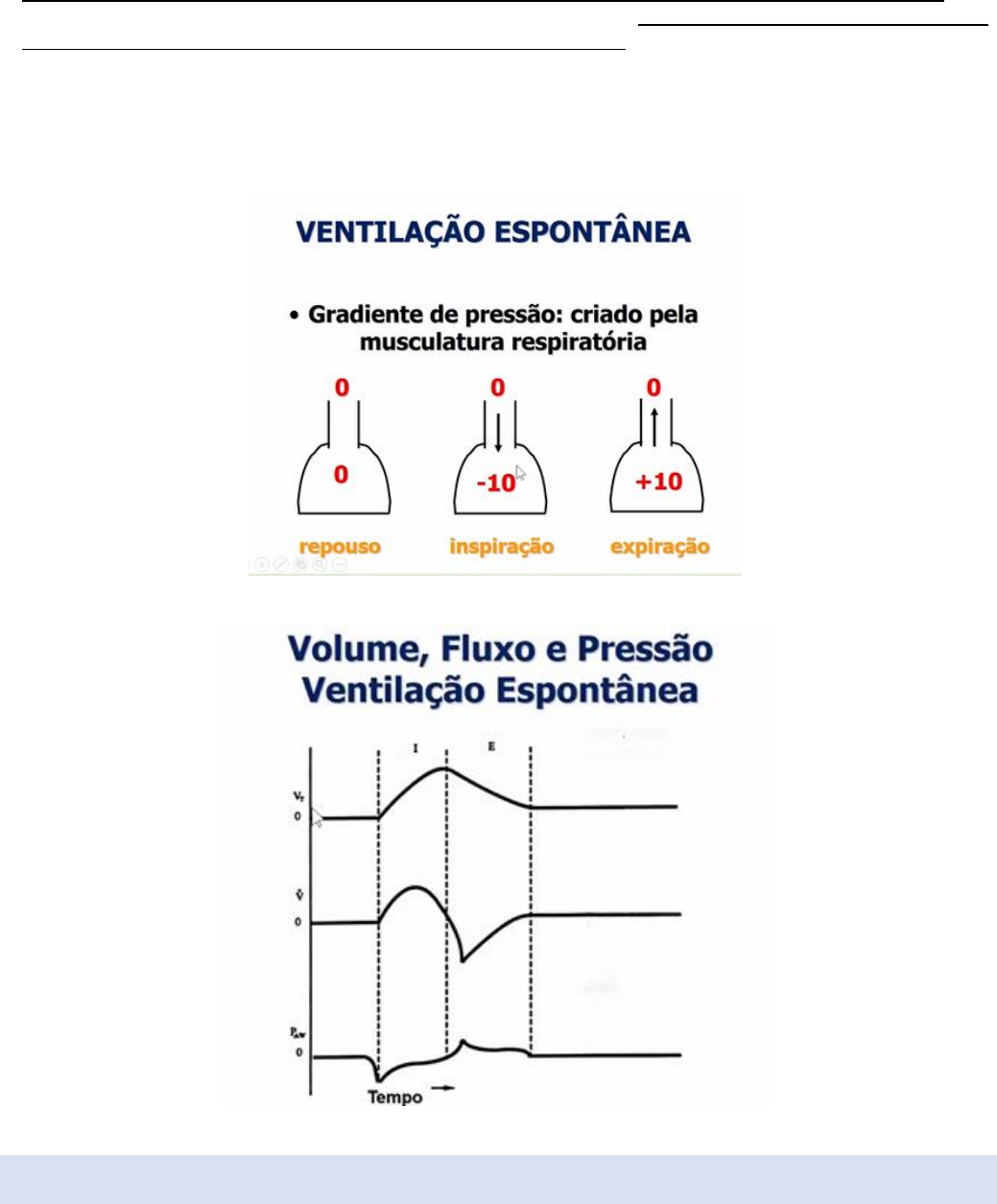

• Na ventilação espontânea, é necessário criar uma pressão negativa dentro dos pulmões para
haver entrada de ar
• Na ventilação mecânica, o sistema trabalha sempre com pressão positiva. Então o EUIPAMENTO
JOGA UM CERTO VOLUME DE AR PARA DENTRO dos pulmões, gerando uma pressão positiva
dentro do sistema.
• A deflagração do início da respiração pode ser controlada. Ex se colocar uma FR=20 ciclos por
minuto, a cada 3s a válvula inspiratória vai se abrir, jogando um volume x de ar nos pulmões. Ou
ainda, podemos esperar que o próprio paciente diminua a pressão nos seus pulmões com o
movimento da sua musculatura, e quando esse valor de pressão negativo chegar a um valor X
(que a máquina vai detectar), então a máquina percebe esse valor e abre a válvula inspiratória.
Enfim, o modo de abertura da válvula pode ser controlado. Veja abaixo:


− Então os ciclos respiratórios podem ser totalmente controlados pelo respirador mecânico, diz-se tem um
ciclo controlado
− Se deixar o paciente abrir e fechar a válvula quando quiser, de acordo com o movimento da sua
musculatura, há um ciclo espontâneo
− Ou o paciente pode fazer um indicativo para a máquina quando precisar de ar, diminuindo a pressão
dos seus pulmões até um limiar que a máquina detecta, sinalizando para a máquina quando é para abrir
a válvula inspiratória, indicando um ciclo assistido
− Assim há um botão de sensibilidade no aparelho, que detecta quantos cm/água quero que o paciente
faça antes que se abra a válvula respiratória
• → o paciente sinaliza a partir do movimento da sua musculatura respiratória


− Quando o ar começar a entrar nos pulmões, vai ser gerado uma pressão, que tem que ser grande o
suficiente para vencer a resistência do tórax e dos tubos do respirador.
• Quando iniciar a entrada de ar, existira um atrito das moléculas de ar com os tubos respiratórios,
existindo, assim, uma resistência que precisa ser vencida
• Assim se precisa gerar uma certa pressão na via aérea para vencer a resistência
− Além disso, os pulmões e parede torácica serão distendidos à medida que se entra o ar. Assim é preciso
gerar uma pressão elástica para distender esses componentes
− Assim a pressão gerada na via aérea pela máquina precisa superar essas pressões. A pressão na via
aérea depende da pressão resistiva + pressão elástica + PEEP
• Pressão resistiva = resistência * fluxo
• Assim, para um ar/liquido passar de um lado para outro de uma tubulação é proporcional a
resistência do tubo e do fluxo
− Para estudar a elasticidade no pulmão, usamos o conceito de elastância
• Elastância = variação de pressão / variação de volume
− Na fisiologia respiratória, se trabalha com o inverso da elastância que é complascência
• Complascência respiratória = variação de volume / variação de pressão
− Então:
• Pressão elástica respiratória = volume corrente / complascência
− Então a pressão gerada pela máquina para que o ar entre nos pulmões depende da:
• Pva = Rsr. Fluxo + Vt/Csr + PEEP
• Crt = complascência
• Vt = volume corrente
• Rst = resistência
• Pva = pressão na via aérea
− Exemplos
• Abrir a válvula: um certo volume de ar, com certo fluxo, começa a entrar nos pulmões, gerando
uma certa pressão, elevando-se até atingir um pico de pressão. Ex: volume corrente de 500 ml (a
válvula fica aberta até os 500 ml entrar, depois a válvula inspiratória fecha). Nesse momento,
pode-se programar a máquina para abrir a válvula expiratória imediatamente, ou ainda, pode-se
usar do artifício da pausa inspiratória.
• Com dito, a pressão nas vias aéreas vai ser necessária para vencer dois componentes. Assim, o:
pico de pressão inspiratória (Ppi) = pressão resistiva (Pres) + pressão elástica (Pel)


− Quando se faz uso da pausa inspiratória, a válvula de expiração não se abre imediatamente e sim, se
mantem fechada, de forma que o volume de ar que entrou continue nos pulmões, fazendo com que o
sistema sofra uma acomodação, de forma que a pressão caia progressivamente até atingir um platô,
que significa uma pressão de equilíbrio do sistema respiratório em uma situação de ausência de
fluxo. Isso permite que se determine a pressão real dentro dos alvéolos (pressão alveolar), pois nesse
ponto se tem fluxo zero, de forma que a pressão resistiva seja zero (Pva = Pres + Pel) → Pres = zero
→ Pva = Pel
− Assim, a pressão de platô vai ser equivalente ao componente elastico do sistema apenas (Pplat = Pel),
já que, como não tem entrada de ar, não precisa se considerar a resistencia dos tubos;


− Depois desse momento de platô, se pode permitir a abertura da válvula expiratória. Assim, o volume
corrente sai, e a pressão diminui, voltando a próximo de zero (pressão expiratória final – Pef)

(Ppi) = (Pres) + (Pel)

ALGUNS CONCEITOS
− A PEEP (Positive End Expiratory Pressure) é uma pressão expiratória final positiva
− PEEP = Pef
− Ppi → pressao de pico
− Pplat → pressao de plato
− Pef → PEEP
− VT → volume corrente
− V’ → fluxo
− Se você já deixou a VT e V’ definidos no monitor do respirador, já se pode fazer os cálculos da mecânica
− Agora é preciso saber a complascência (Cst) e a resistência do sistema respiratório
− Como a complascência é medida na ausência de fluxo, é dito uma complascência estática
FÓRMULAS NA IMAGEM:




EXEMPLO DE CÁLCULOS:



− OBS: Lembrar que o fluxo precisa estar em Litros/segundos
• Quanto maior a diferença entre a pressão de pico e o platô, maior é o componente resistivo. Isso
indica que ele tem alguma patologia na via aérea, aumentando a resistência do fluxo de ar.
• A complascência em pacientes com doença parenquimatosa pulmonar é baixa

− O pulmão normal é um sistema elástico que, por ação da gravidade, faz com que apressão apical seja
mais negativa e menos negativa nas
porções mais basais, como a
imagem abaixo. Por isso, para uma
mesma pressão nas vias aéreas, há
volumes diferentes nos alvéolos dos
pulmões. Os alvéolos vao estar mais
distendidos nas porções superiores
e menos distendidos nas porções
inferiores. Isso ocorre porque,
quanto menor a pressão no pulmão,
mais ar entra (já que fisicamente, o
ar se move de regiões de maior
pressão para regiões de menor
pressão)

− Sabemos que a tendência natural
dos alvéolos é sofrer colapso,
principalmente pela pressão e peso
do corpo e do pulmão sobre ele
mesmo.
− A pressão superimposta é a pressão da gravidade → peso do pulmão sobre ele mesmo
− Pelo peso das vísceras abdominais, por exemplo, se ficarmos em decúbito dorsal, pois as vísceras
comprimem o diafragma
− Pela tensão superficial, que é uma tendência dos alvéolos de se colabarem, diminuída pela substancia
surfactante
−

− Em uma condição de insuficiência respiratoria, pode haver colapso dos alvéolos, fazendo com que a
região de base dos pulmões tenha uma pressão positiva, e a região de ápice tenha uma pressão ainda
mais negativa, fazendo com que os ápices sejam mais susceptíveis à rompimento alveolar, devido ao
excesso de ar que entra neles


→Nessa tomografia de um paciente com SDRA, a
parte superior do pulmão está mais distendida, a
parte intermediária tem regiões de consolidação e
aparte inferior esta colapsada




− A massa colapsada é proporcional à troca
gasosa
− Se houver regiões de colapso, o sangue
venoso continua venoso e não troca O2. Assim, a
Po2 diminui.
− O colapso pode ser reversível, desde que
façamos manobras de pressurizações
progressivas → manobra de recrutamento. Se
insuflar bastante ar progressivamente nas vias
aéreas, nas fases de inspiração, pode-se conseguir
distender os pulmões e recuperar as áreas
colapsadas.
− Recrutamento é a reabertura dos alvéolos das
vias aéreas colapsadas. Se o pulmão desinflar, ou ser desconectado do respirador, ele volta a sofrer
atelectasia – fechamento dos alvéolos
− Nesse contexto, o valor da PEEP é importante, pois ao sabermos a pressão que os alvéolos começam
a se colabar de novo, podemos fazer com que a máquina de respirador nunca deixe chegar a essa
pressão, mantendo os alvéolos sempre abertos
− Assim, pacientes com SDRA, com colabamento de pulmões, podem se beneficiar de recrutamento +
reajustes da PEEP
