DIN 580 - OLHAL

Prévia do material em texto

ROSCA x PASSO A B C D E F G
 FIXAÇÃO
45º
FIXAÇÃO
VERTICAL
M6 x 1,00 36 20 6 20 8 42 13 50 70
M8 x 1,25 36 20 8 20 8 42 13 95 140
M10 x 1,50 45 25 10 25 10 53 18 170 230
M12 x 1,75 53 29 12 30 12 62 21 240 340
M14 x 2,00   63 35 14 36 14 78 26 350 490
M16 x 2,00 63 35 16 36 14 78 26 500 700
M20 x 2,50 72 40 20 40 16 87 32 830 1.200
M22 x 2,50 90 50 22 50 20 109 36 1.100 1.500
M24 x 3,00 90 50 24 50 20 109 36 2.600 1.800
M30 x 3,50 108 60 30 65 24 132 45 3.700 3.600
M36 x 4,00 126 70 36 75 28 158 54 5.000 5.100
M42 x 4,50 144 80 42 85 32 183 63 6.100 7.000
M48 x 5,00 166 90 48 100 38 209 68 8.300 8.600
M56 x 5,00 184 100 56 110 42 230 78 11.000 11.500
M64 x 6,00 206 110 64 120 48 253 90 15.000 16.000
M72 x 6,00 260 140 72 150 60 375 100 21.000 21.000
M80 x 6,00 296 160 80 170 68 376 112 20.000 28.000
M100 x 6,00 330 180 100 190 75 402 130 37.000 38.000

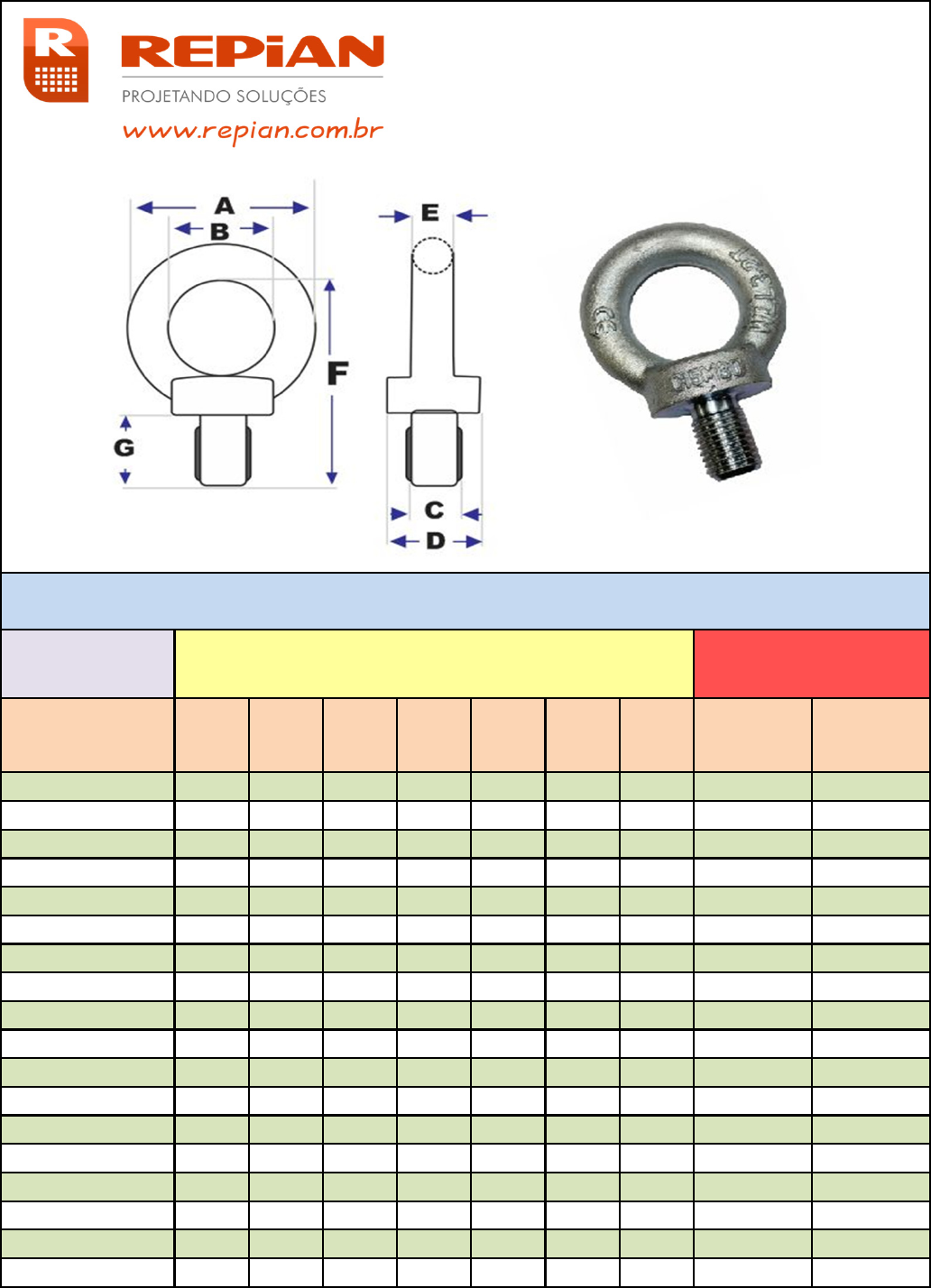

Olhal de Içamento Tipo Parafuso ‐
Rosca Métrica ‐ DIN 580
ROSCA DIMENSÕES (mm) CARGA DE TRABALHO Kg
Tabela Parafuso de Suspensão (OLHAL) DIN 580
