Trabalho da 2ª Etapa de notas
(individual, postar no sistema Blackboard)
Data para a entrega: dia da prova da 2ª etapa
Para realização desse trabalho será necessário utilizar seu número de matrícula para obter o
valor das constantes. Como exemplo, considere a matrícula de número 131-010788. Fazemos:
1 3 1 0 1 0 7 8 8
A B C D E F G H I

Note que cada algarismo da matrícula corresponde a uma letra. Para encontrar o valor das
constantes, faça:
𝑪𝟏 = (𝑨 + 𝑩 + 𝑪 + 𝑰)
𝑪𝟐 = (𝑨 + 𝑩 + 𝑪 + 𝑯)
𝑪𝟑 = (𝑨 + 𝑩 + 𝑪 + 𝑮)
𝑾 = 𝑪𝟏 + 𝑪𝟐 + 𝑪𝟑
Ou seja, para o número de matrícula supracitado, o valor de cada constante é:
𝑪𝟏 = 𝟏𝟑
𝑪𝟐 = 𝟏𝟑
𝑪𝟑 = 𝟏𝟐
𝑾 = 𝑪𝟏 + 𝑪𝟐 + 𝑪𝟑 = 𝟑𝟖
Repita esse procedimento com seu número de matrícula e faça os exercícios abaixo:

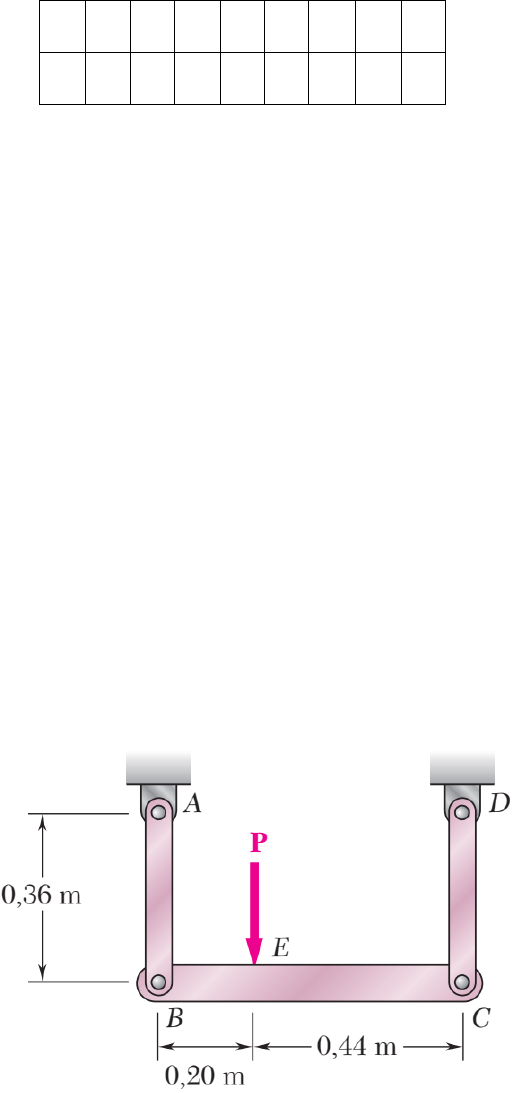

1) Cada uma das barras AB e CD é feita de alumínio (E = 75 GPa) e tem uma seção transversal
com área de 125 mm2. Sabendo que elas suportam a barra rígida BC, determine o
deslocamento do ponto E quando a força 𝑃 = 𝑊 𝑘𝑁 é aplicada como mostrado.

2) Um tubo de aço (E = 200 GPa) com diâmetro externo de 31,8 mm e espessura de 3,18 mm é
colocado em um torno de bancada ajustado de maneira que as mandíbulas apenas toquem
as extremidades do tubo sem exercerem nenhuma pressão sobre ele. As duas forças
mostradas na figura são então aplicadas ao tubo e possuem intensidade de 𝑊 𝑘𝑁. Após
aplicar essas forças, o torno de bancada é ajustado para diminuir a distância entre suas
mandíbulas em 0,2 mm. Determine (a) as forças aplicadas pelo torno de bancada no tubo em
A e D e (b) a variação do comprimento da parte BC do tubo.

3) O eixo horizontal AD está engastado a uma base rígida em D e é submetido aos torques
mostrados na figura. Foi feito um furo de 44 mm de diâmetro na parte CD do eixo. Sabendo
que o eixo inteiro é feito de aço para o qual G = 3W GPa, determine o maior valor da tensão
normal no tubo. Em qual região ela ocorre?

4) A figura mostra a seção de uma viga composta de 4 elementos de seção retangulares. O
momento mostrado é 𝑊 𝑘𝑁. 𝑚. Encontre o maior valor de tensão normal na seção.

Mais exercícios serão adicionados em breve!!!
