Lista de Exercícios de PEM I

Prévia do material em texto

Lista de Exercícios de PEM I
Aluno:

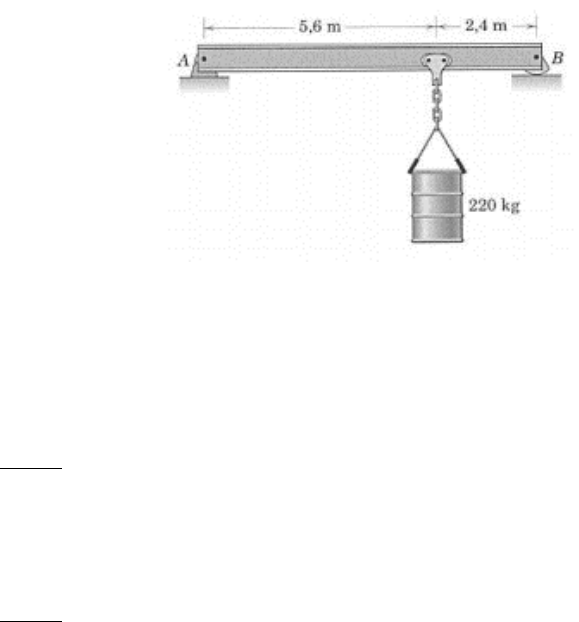

1) A viga em I uniforme e com 450 Kg sustenta a carga mostrada. Determine as reações nos apoios.
M=F*d dv=5.6+2.4 = 8M Pv=450Kg*10m/s² = 4500 Kg*m/s² ou N
 Pt=220 Kg*10m/s² = 2200 N
Pv * d/2 + Pt * da – Fyb * d=0
4500*4 + 2200* 5.6 – Fyb*8=0
Fyb= Fyb=3790N
Pv * d/2 + Pt * db – Fya *d=0
4500*4 + 2200 * 2.4 – Fya * 8=0
Fya= Fya=2910N
2) Determine a força compressiva em cada uma das pernas do tripé submetido à força vertical de 2 KN. O peso das pernas é desprezível comparado à carga aplicada.
AD=
BD=
CD=
-0.194 A - 0.393 B + 0.363 C =0
0.320 A – 0.314 B - 0.199 C =0
0.927 A + 0.864 B + 0.910 C = 0
			A=926kN
			B=374kN
			C=899kN
1.5kN * cos 30= 1.299 kN
F1=2
x 1=(1.2+0.6)
F2=
x 2=
1.5kN sen 30 = 0.75kN
1.5 kN
Ray = 4.3kN-1.225= 3.07kN
Rax=0.75kN
Rby=1.225kN
4) Determine o máximo momento fletor resultante e torque no eixo abaixo.
5) Determinar os valores das reações e construir os diagramas de esforço cortante e momento fletor.
