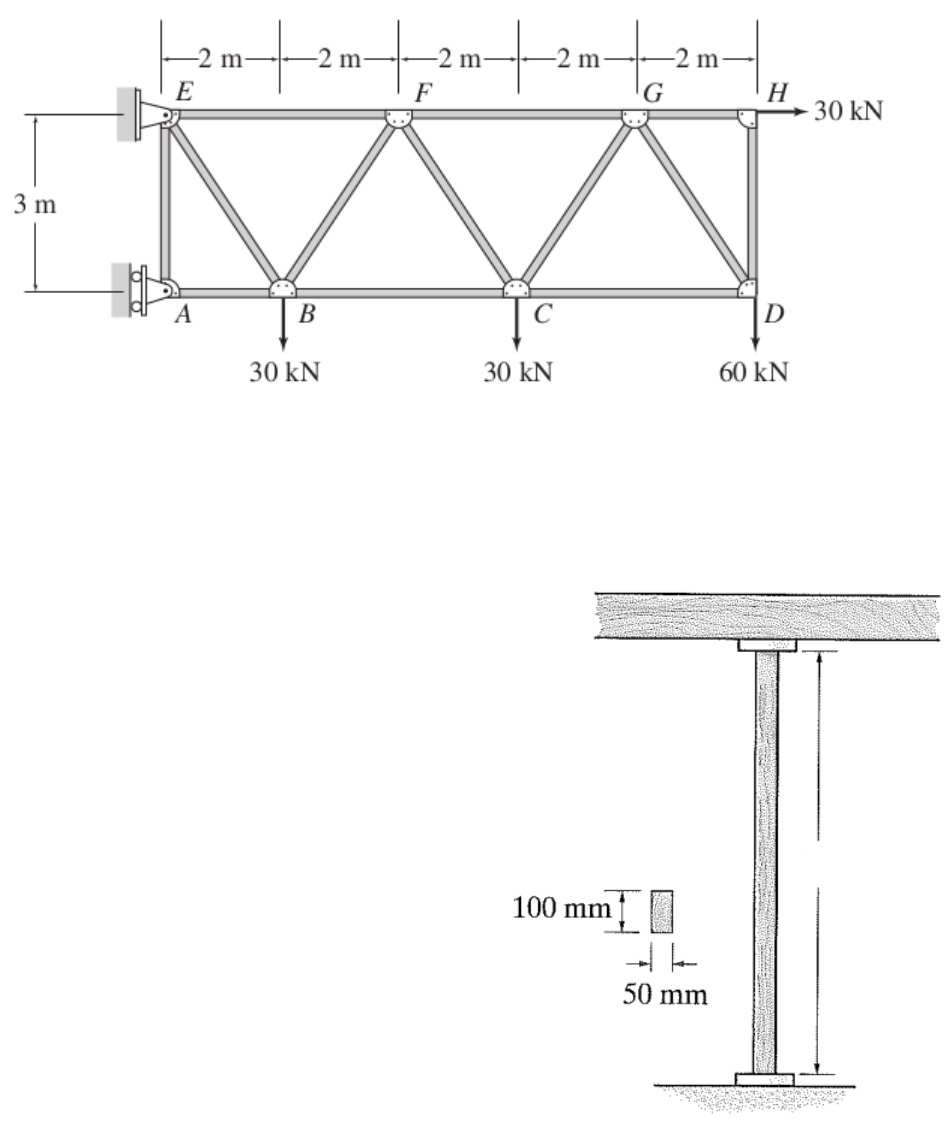

RESISTÊNCIA DOS MATERIAIS III Prof. William Fernandes I – FLAMBAGEM DE COLUNAS EXERCÍCIO 1: Verifique se ocorrerá falha por flambagem na barra BC da treliça abaixo. Todos os elementos são constituídos de perfis tubulares circulares de aço (E=200GPa), com diâmetro externo 100mm e 5mm de espessura de parede. Considere FS=1.4. Verifique ainda se ocorrerá falha do material (escoamento). Considere fy=250MPa. RESPOSTA: Pcr/FS = 148.759kN > Fbc = 140kN – não haverá falha por flambagem. σcr = 139.562MPa < fy = 250MPa – não haverá falha do material (escoamento) EXERCÍCIO 2: A coluna ao lado é feita em madeira (E=12GPa) e pode ser considerada engastada em suas extremidades. Qual é o maior comprimento L admissível de forma que esta coluna não apresente flambagem? Utilize FS=1.4. A carga a ser aplicada na coluna vale 30kN. RESPOSTA: L=3.428m L=? EXERCÍCIO 3: Determine a carga crítica de flambagem para uma coluna com a seção ao lado. A coluna está engastada em sua base e livre em seu topo. Dados: E=200GPa bf=baba=324mm tf=taba=19mm tw=talma=12.7mm d=611mm RESPOSTA: Pcr=831.205kN EXERCÍCIO 4: Um(a) Engenheiro(a) pretende usar 2 peças de madeira com 6m de comprimento para fazer um pilar. Determine a distância d entre as peças de forma que o pilar apresente a mesma carga crítica em relação a x e y. Qual será esta carga? Dados: E=13GPa; pilar engastado em sua base e rotulado em seu topo. RESPOSTA: d=3.8cm Pcr=424.192kN 2m A B x z d=? x y 6cm 6cm 1 8 c m 1 8 c m EXERCÍCIO 5: A coluna de aço abaixo possui suas extremidades engastadas. Duas escoras de reforço foram inseridas na coluna na direção do eixo x para aumentar sua capacidade de carga. Sabendo que a coluna é em aço ASTM A36 (E=200GPa; fy=250MPa) e que as escoras são consideradas rotuladas na ligação com o pilar, determine: a) se a coluna sofrerá flambagem caso P seja igual a 250kN (considere FS=1,6); b) sua tensão crítica, verificando se a mesma está no regime elástico; c) seu índice de esbeltez em relação aos eixos x e y. Dados: Perfil W150x24 baba=102mm taba=10,3mm d=160mm talma=6,6mm
