Instituto de Ciências Exatas e tecnologia
Campus Flamboyant - Goiânia

Curso: Engenharia Civil
Disciplina: Resistência dos Materiais
Professora: Lorena Alves de Oliveira

Lista 5 - Treliças

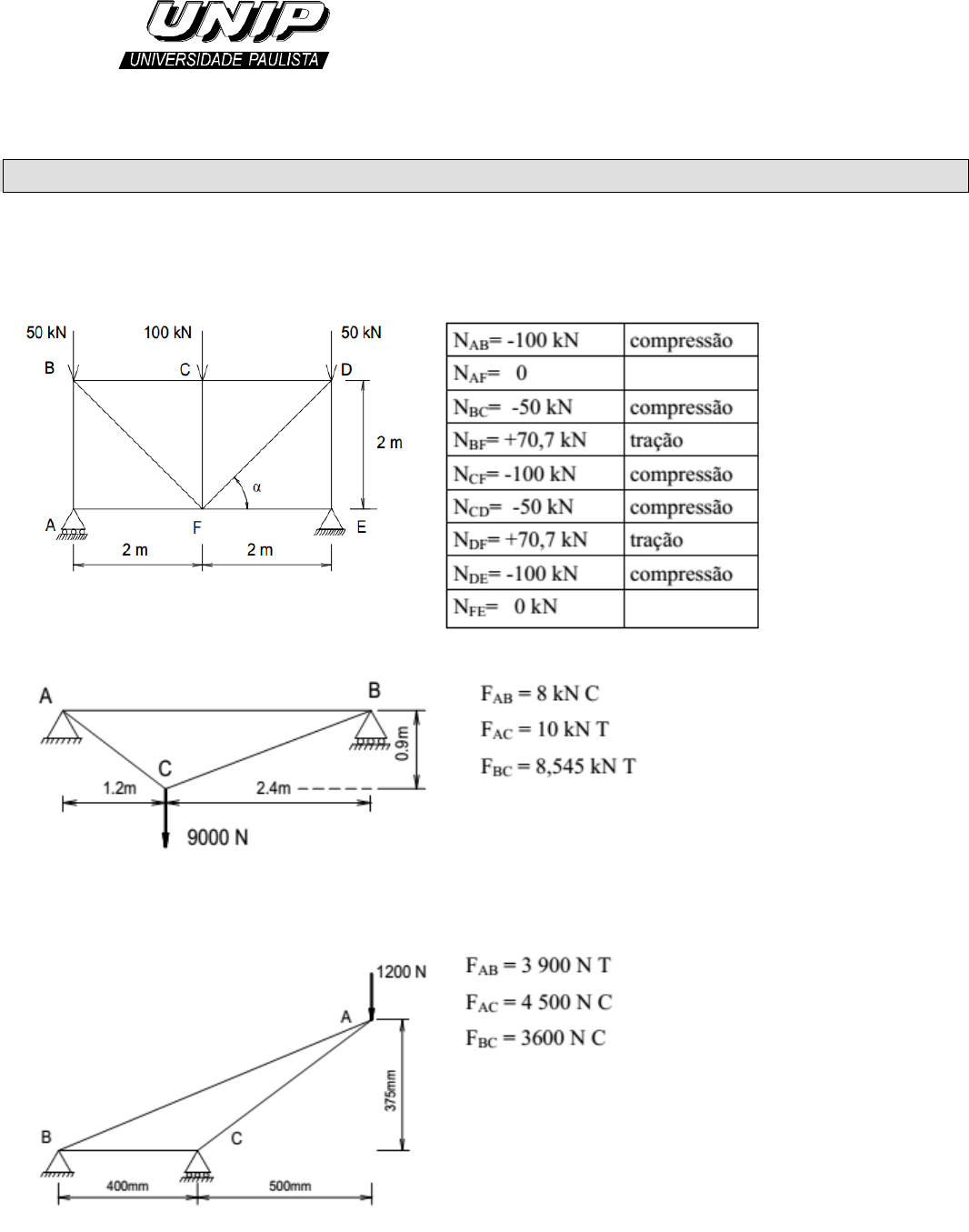

1) Determine a força em cada barras das treliças ilustradas. Indique se cada barra está tracionada
ou comprimida.
a)


b)



c)







d)


Gabarito:



2) Determine a força em cada membro da treliça e diga se os membros estão sob tração ou
compressão. Faça P1= 2 kN, P2= 1,5 kN.

Gabarito:

FCB= 3,00 kN (T)
FCD= 2,60 kN (C)
FDE= 2,60 kN (C)
FDB= 2,00 kN (T)
FBE= 2,00 kN (C)
FBA= 5,00 kN (T)













3) Determine a força em cada membro da treliça e diga se os membros estão sob tração ou
compressão. Faça P= 12,5 kN.

Gabarito:

FBG= 0
FBC= 12,25 kN (C)
FCG= 8,84 kN (T)
FCD= 6,25 kN (C)
FGD= 8,84 kN (C)
FGF= 12,5 kN (T)
FAE= 12,5 kN (C)
FAF= 0
FED= 6,25 kN (C)
FEF= 8,84 kN (T)
FFD= 8,84 kN (C)
FGF= 12,5 kN (T)

4) Determine a força em cada membro da treliça e diga se os membros estão sob tração ou
compressão.

Gabarito:

FFA= 7,5 kN (C)
FFE= 6,0 kN (T)
FED= 6,0 kN (T)
FEA= 0
FAD= 6,25 kN (C)
FAB= 1,0 kN (C)
FBC= 1,0 kN (C)
FBD= 0
FDC= 1,25 kN (T)
5) Um painel está sujeito a uma carga de vento que exerce forças de 1,5 kN nos nós B e C de
uma das treliças de apoio laterais. Determine a força em cada membro da treliça e indique
se estão sob tração ou compressão.

Gabarito:

FCD= 3,90 kN (C)
FBC= 3,60 kN (T)
FBD= 0
FDE= 3,90 kN (C)
FBE= 1,485 kN (T)
FBA= 3,612 kN (T)
