TM
Eficaz: outubro 2012
F-74-800
FN-8000-ML ™

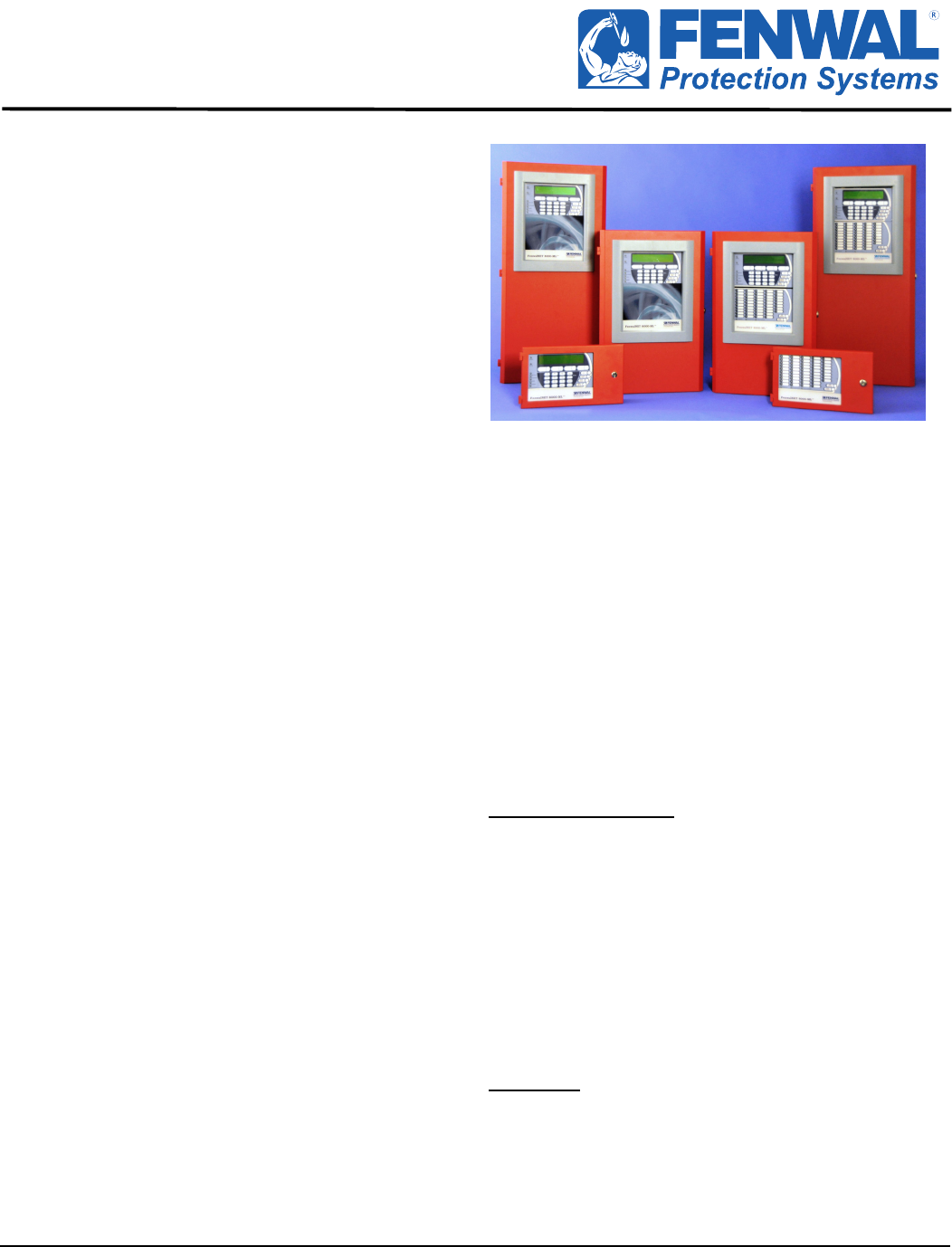

Multi-loop Unidade de incêndio Alarm- Supressão
Controle Inteligente
DESCRIÇÃO - UNIDADE DE CONTROLE
O FN-8000-ML é um dos mais tec- camente avançadas unidades de controle
de alarme de supressão com foco de incêndio inteligente disponíveis para a
indústria hoje. Ele combina a alta qualidade, a confiabilidade do sistema e
flexibilidade exigida pelas comercial moderna, de alta tecnologia e ções aplica-
industriais em um pacote esteticamente agradável e fisicamente robusto. A sua
arquitectura modular permite a expansão campo fácil a partir da base da
unidade 2-SLC 510 que suporta dispositivos endereçáveis ​​(255 por circuito)
para um sistema de 8-SLC capaz de 2.040 dispositivos endereçáveis. Apesar
de seu Pacto com- fit-entre-parede pregos dimensões, a FN-8000-ML é
projetado para ser rápido e fácil de instalar. tecnologias de ponta cut-ting
incorporadas na concepção electrónica permitir diagnósticos para ing
Comissão- tempo-eficiente.
Principal Board Controller - MCB
principal da placa de circuito impresso do FN de 8000-ml contém a unidade do
sistema de processamento central (CPU) e todos os circuitos primários. O
MCB é o coração do sistema, controlar a operação e supervisão de todos os
módulos do sistema e software. Ele recebe dados do dispositivo de ansa,
processa os dados com base em instruções pré-programadas, e transmite
comandos de saída para os módulos de saída, dispositivos de campo, e de
visualização (s). O MCB é montado no gabinete usando design especial
articulada stand-offs que permitem a bordo para balançar à esquerda e permitir
o acesso fácil ao conjunto PMU / PSU trás.
Interface de usuário
O interface do utilizador é constituído por um teclado incorporado e um jogo
dis- que proporcionar meios físicos, através da qual um operador e / ou o
instalador realiza funções do sistema, entra no senha de segurança, opera
teclas programáveis, navega nos menus de sistema, configura e testes todo o
sistema FN-8000-ML.
CARACTERÍSTICAS
• Multi-circuito, a unidade de controlo focada supressão-inteligente
• Out-of-the-box recursos
- 2 SmartOne SLC com 255 endereços irrestritos cada
- 4 x 40 de exibição do teclado-
- 2 NAC e 2R-NACs
- 3 programável e 1 Incidências Relês Form-C
- 2 Saídas de energia
- portas USB para PC e impressora
- RS-232 para gráficos
- 4 moles interruptores programáveis
- CA de entrada 120/240 V 50/60 Hz
- Unidade 5.4 A Fonte de Alimentação
- 2-camada ou de camada 3 NEMA um cerco - ajusta-se entre 16” pregos
- RS-485 Anunciador
• recursos de controle de supressão confiável e segura Triple
R-redundância
• sistemas de extinção incluem:
- FM-200, FE-13, a 3M Novec 1230 Fire Protection Fluid, Argonite e
Halon agentes Limpo
- Névoa de água
- Serviço de aspersão de Supervisão
- Dilúvio, Pré-Acção, espuma, Sistemas de espuma de água
• modular expansível
- De 3 a 8 SLCs (2.040 endereços)
- Módulos funcionais e expansão
- Fonte de energia
- Networkable até 64 nós com 130,560 endereços em toda a rede
• Evento-Output-Control programação
• manutenção de alto nível e diagnóstico
- detecção de falha de terra ao circuito
- capacidade de log 10,000
• Compatível com os investimentos instalada
- dispositivos & protocolo SmartOne SLC
- Cabeças de comando Fenwal
- Fenwal iniciadores
- painéis legado FN-2000 via kit de adaptação simples
• Perfeitamente integrado HSSD, ASD e LHD
• conectividade com a Internet com o recurso de notificação por e-mail
• BACnet, IP, compatibilidade Modbus TCP / Modbus RTU
• estética agradável
• blocos terminais passíveis
• Aprovado pela FM para ANSI / UL864
• Listado na UL No. S2422
• cUL No. S2422
• CSFM Aprovado: Não. 7165-1076: 0194
• NYC Corpo de Bombeiros Certificado de Aprovação: No. 6092
• City of Chicago Aceitável para Classe 1 Aplicações
Figura 1. Modular design para atender as aplicações mais exigentes
Lançamento supressão
liberação
manual
Soltar
remoto
Módulo
ION
(CPD-7052)
FOTO
(PSD-7152) TÉRMICA(THD-7252)
SmartOne Circuito de Linha de Sinalização (SLC) -255 dispositivos por circuito
(Sem restrições ao tipo de dispositivo)
FN-8000-ML
Painel de controle
DIVULGAÇÃO ENDEREÇÁVEIS
MÓDULO
Lançamento
ERA
NT
REL
FACILIDADE
ASM Sopro /
estrobos
SLCs adicionais
Módulo
de relé
- HVAC
- Paradas
- Portas e amortecedores
- Elevador recall
Saídas de relés
Indicar remoto
Módulos de Controlo
(RDCMs), 1-15
LED anunciador
Modules (LAMs),
1-16
SmartOne APIC
EMPURRAR
PUXAR
Internet Módulo de comunicações (ICM) BACnet /
Modbus
DAF
LHS
SUPPRES SION SISTEMA ABOR T
abortar
Station
AlarmLin e
Inteligente
AlarmLine
KIDDE-FEN WA G, INC. 400 MAIN ST. Um SHLAND, MA 01721
AnaLASER II INTERF ACE MÓDULO
PA RT. NÃO. 89-300010-001
FENW ALNET ENDEREÇO
TM
FM
APROVADO
EM
OUT RXTX
RXTX
GND
Todos os terminais são limitados em potência
R
Detecção
AIR-Intelligence
Air Sampling
Detecção de fumo
AnaLASER II alta
sensibilidade
gaiola cartão
backplane
Linha de sinal Circuito (SLC) Cartão de
Interface de Rede Cartão Laço City (NIC)
Cartão Relé
LANÇAMENTO / Notificação Appliance Circuit (R-NAC) Alarme Digital
Card Communicator Transmitter (DACT)
1 2 3 4 5 6
1
2
34
56
USB e / ou conexão serial para o portátil e impressoras de interface
MODO LAI, N ​​/ O
INSTRUÇÕES
VER INSTALAÇÃO CAT. NÃO. 70-407008-001
S
m

A
R

t
o
m

T
M
ForService SENDTO:
KIDDE-FENWAL, INC. 400 main. Ashland, MA01721
DATA DE FABRICAÇÃO:
MAX. INSTALAR. TEMP. 120 ° F
06-235578-001
ALL TERMINALSARE Power Limited
MODELO AO
INSTRUÇÕES
VER INSTALAÇÃOGATO. NÃO. 70-408004-001
S
m
a
r
t
O
n
e

T
M
PARA SERVIÇO DE ENVIAR PARA:
KIDDE-FENWAL, INC. 400 MAIN ST. Ashland, MA 01721
DATA DE FABRICAÇÃO:
MAX. INSTALAR. TEMP. 120 ° F
06-235577-001
TERMINAIS 5-7 são limitados em potênciaTERMINAIS 1-4 são limitados em potência
MODO LAI, N ​​/ O
INSTRUÇÕES
VER INSTALAÇÃO CAT. NÃO. 70-407008-001
S
m

A
R

t
o
m

T
M
ForService SENDTO:
KIDDE-FENWAL, INC. 400 main. Ashland, MA01721
DATA DE FABRICAÇÃO:
MAX. INSTALAR. TEMP. 120 ° F
06-235578-001
ALL TERMINALSARE Power Limited
MODO LAI, N ​​/ O
INSTRUÇÕES
VER INSTALAÇÃO CAT. NÃO. 70-407008-001
S
m

A
R

t
o
m

T
M
ForService SENDTO:
KIDDE-FENWAL, INC. 400 main. Ashland, MA01721
DATA DE FABRICAÇÃO:
MAX. INSTALAR. TEMP. 120 ° F
06-235578-001
Todos os terminais são limitados em potência
MODO LAI, N ​​/ O
INSTRUÇÕES
VER INSTALAÇÃO CAT. NÃO. 70-407008-001
S
m

A
R

t
o
m

T
M
ForService SENDTO:
KIDDE-FENWAL, INC. 400 main. Ashland, MA01721
DATA DE FABRICAÇÃO:
MAX. INSTALAR. TEMP. 120 ° F
06-235578-001
Todos os terminais são limitados em potência
7 6 5 4 3 2 1
PC PC PC PC
(+) (-) (+) (-)
8
UMA
SW BSW (+)CONDUZIU (-)CONDUZIU
7
6 5 4 3 2 1 PC PC PC PC (+)
(-)
(+) (-)
N / C COM N / O
7 6 5 4 3 2 1
PC PC PC PC
(+) (-) (+) (-)
8
UMA
SW BSW (+)CONDUZIU (-)CONDUZIU
7 6 5 4 3 2 1
PC PC PC PC
(+) (-) (+) (-)
8
UMA
SW BSW (+)CONDUZIU (-)CONDUZIU
7 6 5 4 3 2 1
PC PC PC PC
(+) (-) (+) (-)
8
UMA
SW BSW (+)CONDUZIU (-)CONDUZIU
- 2 -
Figura 2. Principal placa controladora e Interface de Usuário
Controlador principal BOARD ESPECIFICAÇÃO
Circuitos de Linha de Sinalização MCB
Número de circuitos: Dois
Capacidade dispositivo: 255 dispositivos por SLC
Tipo de dispositivo Restrição: Nenhum
Classes de fiação: Classe A, B ou X
T-tapping permitidos: Classe B única
Circuito Tensão: Nominal de 24 VCC
Resistência máxima de linha: 40 ohms por laço
Capacidade máxima: 0,5 uF
Corrente máxima: 350 mA (curto circuito)
Especificações de fiação: Torcido # 14 AWG - # 18 AWG,,
fio de baixa capacitância não
blindado com uma capacidade
nominal de fio-a-fio de aproxi-
madamente 20 PF.
MCB Circuitos de Aparelhos de Notificação
Número de circuitos: Dois
dispositivos compatíveis: 24 VDC polarizada chifres, o
estroboscópio, sinos, etc.
Classes de fiação: ClasseA ou B
Power Limited: sim
Estrobos sincronizados: Sim, configurável
Principal Board Controller (MCB)
Interface de usuário
Corrente Máxima de Saída: Não sincronizada:
2.0 Um Sincronizado: 1,5 A
Saída Tensão máxima Circuito
Terminal:
28 VDC
Saída mínima Tensão de Circuito
Terminal:
20 VDC
Fim-de-Linha Resistência: 10 K, 5%, 1/2 W
Queda de tensão máxima permitida: 2 V no fim-de-linha
MCB LANÇAMENTO / Notificação Circuitos de Dispositivos
Número de circuitos: Dois
Configuráveis ​​individualmente para
notificação ou de publicação: sim
Especificações de notificação: Igual ao NACEspecificações de notificação: Igual ao NAC
Lançamento Especificações:
dispositivos compatíveis:
• cabeça Controle Fenwal:
• Válvula de água névoa
solenóide:
• Grupo FM A, B, D, E, F, G,
I, J ou K solenóide:
• Conjunto de P / N 93-002009-004
Iniciadores:
• Conjunto de P / N 31-199932-004
Iniciadores:
• Conjunto de P / N 93-191001-001
Iniciadores:
max 1
max 1
max 1
max 8
max 12
max 6
tipo de dispositivo configurável: Sim, com dispositivo on-
tempo após a ativação
Classes de fiação:
• Solenoids:
• Iniciadores:
Classe A ou B
Classe B
Power Limited: Sim, requer um dispositivo
Diode-Line In
Saída Tensão máxima Circuito
Terminal: 28 VDC
Fim-de-Linha Resistência: 10 K, 5%, 1/2 W
Queda de tensão permitida: 2 V
MCB Relays
Número e tipo: 3 programável e 1 relé
problema
Retransmitir Forma: Forma-C (1 + 1 NO NF)
Avaliação: 3A @ 30 VDC / 120 VAC
Controlador principal BOARD ESPECIFICAÇÃO (Continuação)
- 3 -
Fonte de energia
A Unidade de Controle FN-8000-ML requer uma mãe mini- de uma Unidade de
Alimentação e um GESTÃO DE Unidade mento de energia (PMU) Conselho
para a operação. Unidades adicionais fonte de alimentação pode ser
adicionado, com base em requisitos de potência calculados (consulte Cálculos
da bateria na Fenwal- NET Instalação 8000-ML, operação e manutenção, P / N da bateria na Fenwal- NET Instalação 8000-ML, operação e manutenção, P / N da bateria na Fenwal- NET Instalação 8000-ML, operação e manutenção, P / N
06-237041-001).
Uma placa PMU é necessário para controlar até 2 Unidades ply Poder SUP-. O
projeto Unidade de Controle FN-8000-ML oferece Unidades de fonte de alimentação
opcional e Poder GESTÃO DE Unidade ment (PMU) Conselho para expandir a
energia disponível para atender aos requisitos de energia adicionais.
Cada compartimento de Unidade de Controlo de FN-8000-ML pode fornecer 20
Amps de capacidade de fornecimento de energia e o sistema pode carregar-se
a 165-AH baterias para aplicações dos EUA e as baterias 132-AH para
aplicações no Canadá.
MCB portas RS-232 em série
Número de portas: 2
Especificações: Bi-direcional 9600 Baud, 8 bits
de dados, 1 bit de parada,
sem paridade
MCB RS-485 Anunciador Porto
Número de portas: 1
Dispositivos compatíveis:
• RDCM
• R-LAM
• ATM-L
• ATM-R
Max. 15 dispositivos Max.
16 dispositivos Max. 16
dispositivos Max. 16
dispositivos
Compatível máximo do
dispositivo:
31 em qualquer combinação e em
qualquer ordem
Tipo de cablagem: capacitância baixa fio de alarme de
incêndio blindado torcido
Fiação Tamanho mínimo: AWG 18
O comprimento máximo do fio: 4.000 pés. (1219 m)
MCB Portas de dispositivos USB:
Número de portas: 2
Controlador principal BOARD ESPECIFICAÇÃO (Continuação)
FORNECIMENTO DE ENERGIA & GESTÃO DE ESPECIFICAÇÕES Número de
PMU por unidade de controle
Mínimo: uma
máxima: 4
Número de UPAs por PMU Mínimo: 1Número de UPAs por PMU Mínimo: 1
Máxima: 2
Primária Potência de entrada AC:
• 1 PSU:
• 2 PSU:
120 VAC, 50/60 Hz,
3.2 A 240 VAC, 50/60 Hz,
1,6 A 120 VAC, 50/60 Hz,
6.4 A 240 VAC, 50/60 Hz,
3.2 Um
Variação de tensão de entrada
permitida:
115 + 5% 230 VCA + 4% 115 + 5% 230 VCA + 4% 115 + 5% 230 VCA + 4% 115 + 5% 230 VCA + 4% 115 + 5% 230 VCA + 4%
VAC
Saída DC secundário:
• 1 PSU:
• 2 PSU:
5.4 Um @ 27,6 VDC
10.8 A @ 27,6 VDC
Seleção de tensão: Deslize interruptor na PSU
Problemas Relé Contato: 1.0 Um @ 30 VDC
(resistiva)
AC para bateria tensão de
Transferência:
• 120 VAC:
• 220 VAC:
109 VAC a
200 VAC
Carregamento da bateria do circuito de
tensão:
27,0 VDC (nominal)
Máxima de carregamento da bateria do
circuito atual:
• 1 PSU:
• 2 PSU:
4 Um
8.9 Um
Admissível Tipo de Bateria: Apenas 2 x 12 VDC selada de
chumbo-ácido,
Máxima Capacidade da bateria: UL / FM: 165 AHMáxima Capacidade da bateria: UL / FM: 165 AH
ULC: 132 AH
Saídas auxiliares: 2 por PMU, limitada
em potência
Faixa de saída Tensão de
funcionamento auxiliar:
19,2-27,6 VDC
Saída Auxiliar máximo de corrente: 2 Um @ 470? F max. por
saída
- 4 -
Backplane & cartão de gaiola
The Cage Card é uma estrutura metálica que suporta e protege até seis Placas
de expansão / funcionais ligados à Backplane. A moldura é fixa ao painel
traseiro e montagens para o recinto nas posições de segunda ou terceira
camadas. Um sistema FN-8000-ML totalmente expandido pode acomodar um
número máximo de quatro gaiolas de cartão ou 24 slots de cartão no total. Ao
contrário de instalação intenção unidades de controle sive, a FN-8000-ML
apresenta vir- arquitetura tualmente plug-and-play, em que a unidade de
controle é inteligente o suficiente para detectar o tipo de cartão conectado.
Figura 3. Backplane e Cage Cartão
Sinalização Circuitos de Linha - SLC
O controlador de placa principal incorpora dois circuitos SLC. A uma taxa de
um SLC por cartão de expansão, até seis circuitos cionais adi- podem ser
incluídos em uma unidade de controle. A placa de expansão ocupa um único
slot no conjunto da gaiola cartão e se conecta diretamente ao backplane.
Todos os SLC do são adequados para classes A, B e fiação Classe X. Um
interruptor de desligar fornece os meios para physi- camente isolar o circuito a
partir da sua fiação campo associado. LEDs de comunicação
indicam a transmissão de dados
(Verde) e recepção (amarelo) e um Estado cates duos LED módulo de estado
energizado (verde) e estado desenergizado (amarelo).
O FN-8000-ML é compatível com todos os dispositivos baseados Um protocolo
SMART. O protocolo de comuni- cação SmartOne é chamado de Índice de
Transmissão Polling (BIP). O BIP permite que cada um dos 255 dispositivo que
inicia no SLC para comunicar com o painel numa base individual em um
sistema inteligente. BIP não impõe limitações no mix de dispositivos de
iniciação automática e módulos de monitor / controle no circuito de linha de
sinalização. Cada dispositivo tiating ini- SmartOne tem um microprocessador,
memória e algoritmos de tomada de Sion deci- para interromper comunicações
controle unidades normais e iniciar um sinal de alarme. O protocolo de
comunicação BIP divide os potenciais 255 endereços nos laços SLC em 8
grupos de 32 endereços de cada um e o painel constantemente amostras para
os grupos de assinaturas de incêndio. Uma vez que uma assinatura de
incêndio é detectado, o painel se estreita para baixo para o grupo com o
dispositivo (s) SmartOne iniciar a assinatura e ainda mais para o endereço
específico de início do incêndio assinatura. Os detectores de fumaça
SmartOne gerenciar suas rotinas de compensação de desvio individuais, e tem
pré-alarme e de alarme limiares que são configuráveis ​​em incrementos de pé
de 0,1 por cento-per-em toda a gama de sitivities sen- listados. O FN-8000-ML
pode ajustar dinamicamente os limites de alarme detector de fumaça, como
resultado de um ou mais eventos de iniciação de alarme para confirmar que
ocorreu um incêndio exigindo a rápida ação de um sistema ing extinguish-
associado. detectores de fumo SmartOne também pode ser configurado para
operação não-engate que os obriga a medir assinaturas de fumo em excesso
dos seus limites de alarme para a totalidade do período de tempo pré-de
descarga a fim de descarregar o sistema de extinção. Isto impede que um
evento transitório que imita um fumo signi- natureza, tais como as fugasde ar
condicionado de fluido a partir acidentalmente descarregar o sistema de
extinção. detectores de calor SmartOne têm pré-alarme e de alarme limiares
que são programáveis ​​em intervalos de 1 ° F.
NACs & R-NACs
O controlador de placa principal incorpora dois circuitos de aparelhos de
notificação e dois usuário-configuráveis ​​Releasing / Notificação Circuitos de
Dispositivos. O sistema pode ser expandido, adicionando R-NAC cartões ao
backplane. A placa de expansão ocupa um único slot no conjunto de gaiola
placa de expansão e se conecta diretamente ao avião back. Cada cartão
R-NAC fornece três circuitos de catiões Soltar-notifi- semelhantes para o
circuito de R-NAC na MCB. Dada a energia adequada, o número de R-NAC
Expansão
Especificação de cartão CAGE
Módulo Capacidade cada um: máximo 6
Número de gaiolas de cartão: Máxima 4 por MCB
Número de Expansão / cartões
funcionais:
Máximo 24 por MCB
gaiola cartão backplane
Linha de sinal Circuito (SLC) Cartão de
Interface de Rede Cartão Laço City (NIC)
Cartão Relé
LANÇAMENTO / Notificação Appliance Circuit (R-NAC) Alarme Digital
Card Communicator Transmitter (DACT)
1 2 3 4 5 6
1
2
34
56
SLC EXPANSÃO CARTÃO DE ESPECIFICAÇÕES Número
de Cartões: Sujeito a ranhura availabilty,
máx 6 por MCB
Especificações do circuito: Mesmo que SLC no MCB
- 5 -
Cartões em um sistema é limitado apenas pela disponibilidade de slots de cartão - o
que em si é limitado a 24.
Circuitos de aparelhos de notificação pode ser ligado como Classe A ou B e
suportar 24 VDC aparelhos polarizadas, tais como sirenes e luzes
estroboscópicas e sinos. Estrobos pode ser quer sincronizado ou não
sincronizado.
Os circuitos Releasing pode ser ligado como Classe A ou B e configurado para
activar cabeças de controlo do agente e as válvulas de solenóide. iniciadores activar cabeças de controlo do agente e as válvulas de solenóide. iniciadores
Fenwal só pode ser ligado Classe B. O circuito-no tempo pode ser configurada
a partir de 55 microssegundos, 90 segundos, 10 minutos, 15 minutos, ON-
Para-Reset, On-Off ciclismo dependente do dispositivo de libertação e um
sistema de supressão. Enquanto os circuitos são limitados em potência,
utilizando esta opção para liberar requer o uso de um campo de In-Line
Dispositivo Release - separar por solenóides e iniciadores. Um interruptor
NECT descontínuo compatível NFPA-72 proporciona os meios para isolar
fisicamente o circuito a partir da sua fiação campo associado.
Proteção de redundância tripla
Ao contrário de algumas unidades de controle de alarme de incêndio genéricos
adotados para a liberação do serviço, em seu núcleo o FN-8000-ML é focada
supressão-. Apresentando a salvaguarda redundância Triplo-R exclusiva em
que nenhuma falha de um só componente ou combinação de condições de
funcionamento anormais, incluindo falha do microprocessador principal, é
permitido para resultar na activação de libertação acidental, o FN-8000-ML
fornece a mesma alta qualidade, confiabilidade e maxi - protecção mãe contra
a libertação inadvertida que têm sido a marca de painéis de supressão de
Fenwal por décadas. O sistema de tripla-R requer que, a fim de activar a
libertação, o microprocessador principal problema dois comandos de libertação
de polaridade oposta por meio de canais naling sig- separadas e que estes
comandos combinam com um sinal a partir da unidade de controlo' s watchdog
para confirmar a operação do microprocessador. O sistema de tripla-R
assegura que os transientes eléctricos ou distúrbios, tais como picos de tensão
que poderiam interferir com a operação do microprocessador principal não irá
inadvertidamente activar o sistema de supressão conectado. O resultado é
uma unidade de controlo supressão mais robusto e fiável.
relés
A placa do controlador principal incorpora 3 programáveis ​​Forma C Relé e 1
Forma-C relé problema. O cartão ex- pansão ocupa um único slot no conjunto
da gaiola cartão e se conecta diretamente ao backplane. o sis-
TEM pode ser expandida através da adição de relé cartões ao plano back. Cada
cartão de retransmissão proporciona quatro programáveis ​​relés Forma C
semelhantes aos do MCB. O número de cartões de expansão de relé em um
sistema é limitado apenas pela disponibilidade de slots de cartão - o que em si é
limitado a 24. Cada relé é independentemente accionadas e pode ser pré-pro-
programada para mudar de estado para todos os estados de Alarme, Problema e
condições de supervisão. Relês são normalmente desenergizado, a não ser
configurada para o problema. Um relé de falha é energizado após o arranque e as
mudanças de estado para qualquer evento Trouble, incluindo falha do controlador
de placa principal. LEDs de estado RGY são fornecidos. Contato avaliações são 3
A a 30 VDC ou 120 VAC.
Cartão Laço da cidade
A Cidade Cartão Laço opcional fornece conexão e ation opera- por três
circuitos de sinalização operados de forma independente usados ​​para ligar a
entradas Laço Municipal como quer saída de Energia Local, saída Shunt-Type
Master Box ou saída de polaridade reversa. O cartão de laço Cidade ocupa um
único slot no conjunto da gaiola cartão e se conecta diretamente ao backplane.
O FN-8000-ML permite que um cartão City Tie por unidade de controle.
Networking
Para as grandes áreas ou aplicações de estilo campus, unidades de controlo
Fenwal- NET-ML 8000 podem ser ligados em rede para um sistema de erful
pow- capaz de suportar 130,560 dispositivos endereçáveis. O FN-8000-ML tem
a capacidade de proporcionar uma verdadeira rede ponto-a-ponto de até 64
unidades de controlo. A funcionalidade adicional é fornecido quando a exibição
de controlo remoto Módulo (RDCM) estão ligados aos painéis de controlo
individual e, portanto, para o regime a interconexão. A rede é capaz de realizar
a incêndios
R-NAC CARTÃO DE EXPANSÃO DE ESPECIFICAÇÕES Número
de Cartões: Sujeito a disponibilidade de ranhuras, no
máximo 24 por MCB
Número de circuitos por cartão: TrêsNúmero de circuitos por cartão: Três
Especificações do circuito: Mesmo que R-NAC em MCB
RELAY placa de expansão ESPECIFICAÇÕES Número de
Cartões: Sujeito a disponibilidade de ranhuras, no
máximo 24 por MCB
Número de relés por cartão: quatroNúmero de relés por cartão: quatro
Retransmitir Especificações: Mesmo que Relays no MCB
CIDADE TIE especificação de cartão
Número de cartões: Max 1 por unidade de controle
Número de circuitos por cartão: TrêsNúmero de circuitos por cartão: Três
Local Tipo de Energia: 24 VDC @ 550 mA máximo
Shunt-Type Master Box: 24 VDC @ 5 Um
máximo
Inversa Tipo polaridade: 24 VDC @ 100 mA máximo
- 6 -

operações de alarme e / ou do sistema de supressão em uma base de todo o trabalho
NETWORKS:
- iniciação evento
- Protegidas do estabelecimento comercial local e / ou anunciação evento
remoto
- notificação dos ocupantes via aparelhos naling sig- audíveis e
visíveis
- controle de processos / equipamentos para ativar procedimen- tos de segurança
- versão do sistema de extinção de incêndio
- transmissões fora do estabelecimento comercial para a estação central ou corpo de
bombeiros
A rede fornece vários esquemas de programação de interconexão
conveniente, em que os painéis de controlo podem ser configurados
individualmente ou em grupos criados de painéis de controlo. Ao utilizar a
configuração de agrupamento, a interligação fornece automaticamente alarme
e incidente respostas compartilhadas. As respostas programáveis
​​compartilhada são: reconhecer, silêncio, redefinir, registro de eventos e
declarações de lógica. eventos operador pode ser ativado na interligação,
através de painéis de controle ou qualquer anunciador. Um endereço de
localização e descrição programável é usado para identificar o painel de iniciar
o evento.
Network Interface Card - NIC
A Network Interface Card regenera e aumenta a comunicação de trabalho
Net-entre órgãos de controlo e eletricamenteisola as unidades em rede entre
si. Todas as unidades FN-8000-ML deve conter um NIC ser NET- trabalhou um
ao outro. O NIC ocupa um único slot no conjunto da gaiola cartão. Usando o
NIC, as unidades de controle de transmitir e receber mensagens via formato
RS485 ao longo de um par trançado. Uma fibra óptica Módulo conversor
opcional (FOCM), para além da placa de rede, permite a ligação através de um
meio de fibra óptica. A estrutura de rede suporta uma mistura de interligações
de fibra óptica e fios torcidos entre as unidades de controlo de rede. A
estrutura de rede também suporta até 4.000 pés de comprimento, 18 AWG de
fio de cobre entre os nós (unidades de controle).
Fibra Óptica Conversor Módulo - FOCM
Uma opção de fibra óptica está disponível para aplicações de rede (NIC
também necessários) com caminhos de comunicação maior do que 4.000 ft.
Ou onde o ruído eléctrico excessiva está presente. O FOCM é um
bi-direccional unidade rado, externamente-pow- que é montável em parede no
recinto remoto padrão Fenwal- NET-8000 ML. Uma FOCM é necessário em
ambas as unidades de controlo interligados FN-8000-ml para um único canal
de comunicação. Para distâncias curtas de transmissão (abaixo de 1 milhas),
como dentro de um edifício ou em um campus, multi-modo de fibra óptica (fibra
MM) podem ser utilizados (62,5 μ tamanho do núcleo m / 125 μ m clad- diâmetroMM) podem ser utilizados (62,5 μ tamanho do núcleo m / 125 μ m clad- diâmetroMM) podem ser utilizados (62,5 μ tamanho do núcleo m / 125 μ m clad- diâmetroMM) podem ser utilizados (62,5 μ tamanho do núcleo m / 125 μ m clad- diâmetroMM) podem ser utilizados (62,5 μ tamanho do núcleo m / 125 μ m clad- diâmetro
ding). Para distâncias de transmissão mais longos (até 12 milhas), de modo
único (fibra SM) pode ser usado (8.3 μ tamanho do núcleo m / 125 μ m diâmetro único (fibra SM) pode ser usado (8.3 μ tamanho do núcleo m / 125 μ m diâmetro único (fibra SM) pode ser usado (8.3 μ tamanho do núcleo m / 125 μ m diâmetro único (fibra SM) pode ser usado (8.3 μ tamanho do núcleo m / 125 μ m diâmetro único (fibra SM) pode ser usado (8.3 μ tamanho do núcleo m / 125 μ m diâmetro
do revestimento). Qualquer tipo de fibra pode ser usado e ambos ligar à fonte
de FN 8000- ML e RS-485 linhas de dados da mesma forma. O FOCM é
fornecido de série com um conversor de nel Chan-. Para uma maior segurança
de comunicação e redundância, pode ser adicionado um segundo canal
conversor. Isto é mais eficaz se o segundo canal está instalado numa via
diferente da primeira.
Alarme Digital transmissor Communicator - DACT
As capacidades de comunicação da unidade de controlo ML FN 8000- são
reforçadas com um DACT opcional que transmite o estado do sistema através
de linhas telefônicas para a Estação Central. O cartão DACT inclui um modem
embutido e dois Loop Start Public Switched Telephone Network (PSTN)
conexões. LEDs de status são fornecidos para indicar a transmissão de dados
(verde) e recepção (amarelo). Um sistema FN-8000-ML permite que um cartão
DACT por unidade de controle. O cartão DACT opera em 24 Vdc e suporta SIA
DC-05-1999,09 Ademco Con- ID tato e DC-03-1990.01 protocolos SIA
(R2003.10).
Placa de rede (NIC) Especificação Número de Cartões:
Max 1 por unidade de controle
Número de nós em rede: máximo 64Número de nós em rede: máximo 64
Classes de fiação: Classe A ou B
Tensão operacional: 24 VDC
Corrente de funcionamento: 63 mA
Dados Portos: EIA / TIA-485
Taxa de transmissão: 38.400 baud
Fiação recomendada: AWG 18, torcido,
blindado, par
Comprimento máximo
recomendado:
4.000 pés. (1219 m)
FIBRA ÓPTICA CONVERSOR MÓDULO (FOCM)
ESPECIFICAÇÃO
Tensão operacional: 24 VDC
Corrente de funcionamento: 175 mA
Dados Portos: EIA / TIA-485
Max. Comprimento
recomendado para fibra MM:
1 milha (com não mais do que
6,4 dB de atenuação do cabo /
milhas)
Max. Duração recomendada
para fibra SM:
12 milhas (com não mais do que
1,66 dB atenuação do cabo / mile)
Taxa de transmissão: 38.400 Baud
Faixa de temperatura: 0º a 50ºC
Faixa de umidade: 0 a 93% RH, sem
condensação
Invólucro Dimensões (H x W
x D):
7-1 / 2 x 12-3 / 4 x 2-3 / 4 (em.) 191
x 324 x 70 (mm)
- 7 -
Módulo Internet Communications - ICM
O módulo de Internet Communications (ICM) pode ser usado para acessar o
FN Sistema 8000-ML através da Internet para ver o status do sistema e eventos
atuais e para baixar o registo do histórico. O ICM pode ser programado para
transmitir até cinco e-mails sobre a ocorrência de qualquer evento não
solicitados no sistema. A mensagem de e-mail incorpora um link com o
endereço IP da unidade de controle que enviou a mensagem para acesso
instantâneo ao sis- tema remoto. O ICM pode ser acessado usando qualquer
programa de navegação na Web padrão e não requer software proprietário
especial. O ICM também permite que a unidade de controlo FN-8000-ML para
comunicar como um dispositivo secundário através do Modbus protocolo TCP /
IP para um sistema de controlo principal para o controlo automático acoplado
processo.
Modbus / BACnet interface
O módulo Modbus / BACnet interface fornece a tradução do protocolo entre o
protocolo de comunicação FN-8000-ML e do protocolo de comunicação de um
sistema de controlo externo, tal como um sistema de automação ção edifício.
O módulo Modbus / BACnet interface con- Verts a FN Protocolo 8000-ML
Communications para BACnet protocolo. A unidade é montável em parede no
mesmo FN-8000-ML invólucro remoto padrão. O fluxo de comunicação é
unidireccional a partir da rede FN-8000-ML para o sistema de controlo externo.
O único módulo suporta sistemas com até 4 SLC. Para os sistemas que
incluem mais do que 4 as SLC, um segundo módulo (add-on) é necessária.
Cercas
O FN-8000-ML oferece dois tamanhos dos compartimentos, 2-camadas e de 3
camadas, tanto para principal e expansão enclo- Sures. As caixas acomodar o
MCB, PMU / PSU, Gaiolas de placas de expansão e baterias. Os Sures enclo-
são dimensionados para caber entre 16” vigas de parede -spaced padrão e
podem acomodar um par de 12 VDC12-AH ou baterias 17-AH SLA (máx. 40
AH). Os receptáculos são pintadas vermelho, classificado NEMA 1 e
construído a partir de aço laminado a frio 16 AWG por ASTM A-366. Todos os
gabinetes Fenwal utilizar uma chave comum. Apesar das suas dimensões
compactas, o invólucro permite que um mínimo de 1,5 pol. (38 mm) de espaço
de conexão entre a parede e um dos terminais de ligação. Vários nocautes
fornecer flexibilidade na entrada de fiação.
DIGITAL DE ALARME Transmissor de Comunicação (DACT)
ESPECIFICAÇÃO
Número de cartões: Max 1 por unidade de controle
Tensão operacional: 24 VDC
Corrente de funcionamento: 37 mA
Interface elétrica: linha PSTN usando uma tomada
de telefone RJ45X
Protocolos suportados: SIA DC-05-1999,09 Ademco
Contact ID SIA
DC-03-1.990,01 (R2003.10)
Compatível Alarme Digital
Communicator receptores (DACRs):
Sur-Gard Sistema I, Sur-Gard
System III e Osborne Hoffman
Modelo 2000E
MÓDULO DE COMUNICAÇÕES DE INTERNET (ICM)
ESPECIFICAÇÃO
Tensão operacional: 24 VDC
Corrente de funcionamento: 42 mA
Ambiente operacional: 32º a 120ºF (0º a
49ºC) 0-90% de HR,
sem condensação
Porta de dados: RJ45
Protocolos de campo suportados: Ethernet - rede de área local ou
Wide Area Network (LAN ou
WAN)
Modbus / ESPECIFICAÇÃO BACnet
Conexões
elétricas:
• 6 pinos conector Phoenix, RS232
• 3-pino de ligação Phoenix, RS485
• Ethernet 10/100 porta
Invólucro
Dimensões (H x
W x D):
7-1 / 2 x 12-3 / 4 x 2-3 / 4 (em.) 191
x 324 x 70 (mm)
Tensão operacional: 9-30VDC ou 12-24VAC
Corrente de funcionamento: 150 mA @ 12 VCC
Temperatura de
operação:
-40F para 187F (-40C a 85C)
Umidade: 5 - 90% RH, sem condensação
Dados Portos: RS232, Ethernet
Max. Comprimento
cabo RS232:
50 ft. (15,2 m)
Suportado Taxa de Transmissão
para BACnet MS / TP: 9.6 - 76.8K baud
- 8 -
Covers da frente mortas
Uma tampa morto-frente-chapade aço pode, opcionalmente, ser montado
entre o porta electrónica e para impedir o acesso não autorizado ao sistema
electrónico. Com os mortos-front instalado, um operador tem acesso somente
ao rosto do usuário inter. Uma placa de obturação (incluída) pode ser removido
se um anunciador LED integrado está presente. A frente morto é típico em
aplicações ULC / cUL.
Sanitário Aro
Uma chapa de aço vermelho-esmalte acabado anel de guarnição pode ser
montada em torno de um FN semi-embutida recinto 8,000 mL, para aumentar o
apelo estético da unidade de controlo depois da instalação.
CARACTERÍSTICAS unidade de controle
Integração perfeita com Detectores especiais
protocolo de ciclo SmartOne placas de interface de permitir que o
FN-8000-ML para se integrar perfeitamente com detectores cialty espe-.
AIR-Intelligence Air Amostragem de detectores de fumo (ASD) e AnaLASER-II
alta sensibilidade Detectores de fumaça (HSSD) conectar via endereçável Pro-
tocol Interface Cards (APIC) e AnaLASER Módulos de interface (AIM-II),
respectivamente, e relatar pré-alarmes e
alarmes de um modo análogo ao detectores de fumo SmartOne. Integrando
sensores Linear detector de calor AlarmLine (LHD) conectar via ules AlarmLine
endereçável mo- (AAM) e relatar pré-alarmes e alarmes semelhantes a um
detector de Smart-Um calor. Temperatura Fixa cabos Linear sensor de calor
(LHS) conectar via módulos endereçáveis ​​de entrada (AI) e alarmes de ponto
de relatório.
Opções de Programação de campo
A ferramenta FN-8000-ML Software de Configuração (FCS8000) é usado para
programar a unidade de comando para cada aplicação individual específico do
local. A programação é para cenários de controle por evento e consiste em
introduzir uma série de declarações condicionais de controle que logicamente se
juntar pontos iniciando a controlar-baseado em unidades saídas e módulos de
controle remoto. Cada dispositivo de campo SmartOne pode ser atribuída uma
mensagem de localização de até 40 caracteres através da ferramenta de
configuração. Um dispositivo USB Porto está disponível para ligar um
computador portátil para fazer o upload de aplicativos. A AutoLearn rotina que cria computador portátil para fazer o upload de aplicativos. A AutoLearn rotina que cria computador portátil para fazer o upload de aplicativos. A AutoLearn rotina que cria
um alarme geral (one input-ativa-all saídas) aplicação pode ser invocado a partir
da interface do usuário para acelerar o cesso pro- configuração. A mais
sofisticada Auto-Setup rotina que configura automaticamente a unidade de sofisticada Auto-Setup rotina que configura automaticamente a unidade de sofisticada Auto-Setup rotina que configura automaticamente a unidade de
controlo para um sistema de supressão de fogo típico sem água também pode
ser invocado.
Teste de Dispositivo SLC automática
O FN-8000-ML apresenta um protocolo de teste exclusiva auto-matic
dispositivo SLC. Com esta tecnologia de supervisão borda, a unidade de
controlo verifica regularmente todos os dispositivos SLC em grupos de 32 para
o estado operacional. Se um grupo falhar, a unidade de controlo então
interroga a um nível inferior em que o grupo de pinos e pontos e relata o
dispositivo a funcionar mal na interface do utilizador dentro de segundos.
Duplicar Morada Detecção
Dispositivo electrónico de endereçamento é através da mão Pro- gramática
(HHP). O protocolo Unidade de Controle FN-8000-ML totalmente digitalizado
tem a capacidade de monitorar a SLC para dispositivos com endereços
duplicados. Caso tais duplicações ser detectado, a unidade de controle exibe
esses endereços na interface do usuário - reduzindo assim o tempo de
configuração geral.
Rastreamento de vida útil da bateria
O software FN-8000-ML inclui um modo de Monitorização da bateria opcional
que pode acompanhar vida útil da bateria do original data de instalação e
emitem um sinal sonoro na data de vencimento de substituição.
Bus anunciador
O controlador de placa principal inclui um bus RS-485 que pode se comunicar
com até um total de 31 anunciadores remotos. Estes incluem até 15 RDCM
exibição remota / módulos de controlo, até 16 LAM LED anunciador módulos.
Esta capacidade pode ser expandida para incluir até 16 legado ATM-R e
ATM-L anunciador de terminal módulos.
MAIN & gabinete de expansão ESPECIFICAÇÃO Material de
Construção: De calibre 16 (0,053 pol. Ou 1,35 Construção: De calibre 16 (0,053 pol. Ou 1,35
mm) de aço rolado folha
Invólucro / Grau de proteção: NEMA 1
Cor: Red (C21136 do Federal Padrão
595)
Invólucro Dimensões (H x W x
D):
• De 3 camadas:
• 2-Camada:
31-1 / 2 x 14-3 / 8 x 5-3 / 8 (em.) 800 x
365 137 (mm)
22-1 / 2 x 14-3 / 8 x 5-3 / 8 (em.) 572 x
365 x 137 (mm)
Mortas Dimensões da frente (A x
W):
• De 3 camadas:
• 2-Camada:
31-1 / 3 x 14 (pol.)
796 x 356 (mm)
22-5 / 8 x 14 (pol.)
567 x 355 (mm)
Aparar dimensões do anel:
• De 3 camadas:
• 2-Camada:
17-1 / 2 x 34-5 / 8 (em.) 444
x 879 (mm)
17-1 / 2 x 25-5 / 8 (em.) 444
x 651 (mm)
- 9 -
ACESSÓRIOS unidade de controle
Grande Capacidade gabinete de bateria
Um NEMA-1 de superfície de montagem do armário da bateria opcional está
disponível para um par de até 12 VDC 40-AH selado baterias chumbo-ácido. O
gabinete é projetado para ser localizado dentro de 100 pés da unidade de
controlo. O armário vermelho pintado é construído de aço laminado a frio como
outros recintos FN disponíveis. A porta está articulada no lado esquerdo e inclui
a mesma fechadura e chave usada com todos os recintos Fenwal- NET. Três
recortes de calha são fornecidas no topo para acomodar ½ polegada ou ¾ de
polegada Standards dard casquilhos de condutas eléctricas.
anunciadores remotos
Visor remoto Módulo de Controle - RDCM
RDCMs são interfaces de utilizador que replicam a FN-8000-ML e pode ser
localizado remotamente a partir do espaço fechado principal, de modo a
realizar o controlo do sistema a partir de localizações multi-ple. RDCMs exibir
todos os eventos do sistema e permitir o controle total do sistema e
intervenção do operador através de um display LCD, teclado, buzzer, cinco (5)
LEDs de status do sistema e quatro (4) soft-keys programáveis ​​pelo usuário.
Um sinal de saída zação synchroni- permite a expansão de até 15 unidades
RDCM. RDCMs são parede montável nas suas próprias caixas discretas e
operar em 24 VDC origem quer a saída FN-8000-ML auxiliar de energia ou
listado fonte de alimentação externa.
Figura 4. RDCM
Módulo anunciador remoto LED - R-LAM
R-LAMs são anunciadores que fornecem 48 LEDs programáveis
​​independentemente. Cada LED é de duas cores (vermelho e amarelo) e tem
espaço disponível para uma etiqueta de identificação. R LAMs incluem três
saídas LED sistema de nível de módulo de potência, SystemTrouble e Silenced
Signal. Também estão incluídos os de entrada de nível de sistema interruptores
funcionais para Signal Silence e Sistema de Reconhecimento / Auto-teste
mandos com-. R LAMs são montados remotamente a partir do invólucro principal
e utilizar os mesmos receptáculos remotos como fazer RDCMs. LED anunciador
Os módulos podem também ser montado no interior do compartimento principal
FN-8000-ML para aplicações ULC / ULc.
REMOTO compartimento da bateria ESPECIFICAÇÃO
Acomoda: Até 2 x 12 VDC 12- AH ou
17-AH bateria (max 40 AH)
Material de construção: 18 AWG (0,053 pol. Ou
1,35 milímetros) de chapa de aço rolado
Invólucro / Grau de proteção: NEMA 1
Cor: Red (C21136 de Fed- eral
Padrão 595)
Invólucro Dimensões (H x W
x D):
12 x 20 x 8-1 / 4 (em.) 305 x
508 x 210 (mm)
REMOTE CONTROL DISPLAY MODULE (RDCM)
ESPECIFICAÇÃO
Número de RDCMs: Max 15 na Anunciador Bus
Entrada de energia: 150 mA máximo @
24,0 VDC
Capacitância de entrada: 100? F max.
PMU entrada Relé problema: Curto = normal; aberta
= falha
Synch In / Out: 3,3 VDC Lógica
Tipo de cablagem: EIA / TIA-485, par torcido não
blindado, máximo capacitância
15pF por pé
Fiação Tamanho mínimo: AWG 18
O comprimento máximo do fio: 4.000 pés. (1219 m)
- 10 -
Figura 5. R-LAM
Reequipamento LEGACY INSTALAÇÕES
Legado FN-2000 Kit Unidade de Controle Retrofit
unidades de controlo FN 2000 instalado pode ser actualizado para o nível
FN-8000-ML por utilização de um kit de adaptação. Kit de expansão consiste
em FN-8000-ML ics electrões, a fonte de alimentação e uma porta para o
recinto FN 2000 instalado. O kit permite a FN 2000 electrónica a ser
substituído sem perturbar o recinto de caixa traseira e condutas original;
mantendo assim o investimento dos clientes em dispositivos, supressão e ing
wir-. A porta retroajuste é dimensionada para o recinto FN-2000, enquanto a
sua janela está alinhado com a FN-8000-ML.
Anunciador remoto LED (R-LAM) Especificação Número de módulos:
Max 16 em anunciador autocarro;
15 se integrado na Unidade de
Controle
Entrada de energia: 150 mA máximo @
24,0 VDC
Capacitância de entrada: 100? F max.
PMU entrada Relé problema: Curto = normal; aberta
= falha
Synch In / Out: 3,3 VDC Lógica
Tipo de cablagem: EIA / TIA-485, par torcido não
blindado, máximo capacitância
15 pF por pé
Fiação Tamanho mínimo: AWG 18
O comprimento máximo do fio: 4.000 pés. (1219 m)
REMOTO ANUNCIADOR CAIXA DE ESPECIFICAÇÕES Acomoda:
1 RDCM um
R-LAM
Material de construção: 18 AWG (0,053 pol. Ou
1,35 milímetros) de chapa de aço rolado
Invólucro / Grau de proteção: NEMA 1
Cor: Red (C21136 de Fed- eral
Padrão 595)
Invólucro Dimensões (H x W
x D):
7-1 / 2 x 12-3 / 4 x 2-3 / 4
(em.) 191 x 324 x 70 (mm)
FN-2000-TO-8000-ML KIT RETROFIT
(P / N 74-800400-001)
O kit de adaptação consiste nas seguintes partes:
• Base Plate
• Suporte de placa de base
• Porta de substituição
• Hardware Installation Retrofit
• PSU com cablagem ao PMU Board
• PMU Kit de instalação de hardware
• MCB, com interface e hardware de montagem
• MCB Kit de instalação de hardware
• FN-8000-ML Instalação do Sistema Kit /
Configuração
Quant. 1
Quant. 1
Quant. 1
Quant. 1
Quant. 1
Quant. 1
Quant. 1
Quant. 1
Quant. 1
OPCIONAL add-ons para TIER INFERIOR DO LEGACY backbox:
(Espaço para apenas uma da lista abaixo)
• Cartão conjunto de gaiola com painel traseiro,
suporte, hardware e os cabos, P / N 74-800010-001
• PSU adicional / Estrutura PMU com suporte e
hardware, P / N 74-800030-003
• baterias de reserva
Quant. 1
Quant. 1
um par
- 11 -
DISPOSITIVOS COMPATÍVEIS
SmartOne Dispositivos SLC
Número da peça Descrição
71-402001-100 fotoelétrico Detector
71-401001-000 fotoelétrico Detector (retrofit apenas) 71-401004-000
fotoelétricos Detectores com Relé (retrofit
só)
70-402001-100 ionização Detector
70-401001-000 Detector de Ionização de (apenas retroajuste)
70-401004-000 Ionização Detector com Relé (somente retrofit)
70-404001-100 Detector de Temperatura 70-400001-100 flangeada Detector
de base 70-400001-101 Detector Detector base 70-400001-200-base do
adaptador 70-400001-000 Detector de Base (retroajuste apenas)
70-403001-152 duto da caixa com fotoeléctrica Detector 70-403001-052 duto
da caixa com Detector de Ionização de 70-403000-000 duto da carcaça
(retroajuste apenas) 70-407008-001 Módulo monitor (N / S) 70-407008-002
módulo monitor (N / C) (UL única ) 70-407018-001 Módulo monitor (N / S) (não
siliconado) 70-407018-002 módulo monitor (N / C) (não-silicone; UL
só)
70-407004-00 1 Módulo Monitor (N / S) (equipar somente)
70-408004-001 Módulo de Controlo
70-408014-001 módulo de controle (não-silicone) Módulo 70-408001-000
Controlo sem Mtg. Placa (retroajuste
só)
70-408002-000 Módulo de Controlo com Mtg. Placa (retroajuste
só)
70-408003-000 Módulo de Controlo com SS Mtg. Placa (retroajuste
só)
89-300010-001 AnaLASER II Módulo de Interface 73-100003-001 Addr.
AlarmLine Mod. (Em NEMA-4 enclo-
certo)
70-200200-001 End. Signal Module
70-200200-003 End. Módulo de sinal
70-200200-002 End. Módulo de sinal (em 6SB Detector
Base)
74-200012-002 Módulo isolador (-gang montagem simples)
74-200012-004 Módulo Isolador (detector de base do suporte)
70-600000-00 1 Releasing remoto Módulo (padrão
mount)
70-600000-002 Releasing remoto Módulo (no-armário
mount)
74-333001-001 APIC para AIR-Intelligence ASDs 30-193000-001
Supressão Station Abort (requer um
Modelo AI Addressable Module Monitor)
liberando Devices
Número da peça Device “On” Tempo Max. por circuito
890181 Momentâneo 1
895630 Momentâneo 1
93-487100-001 Momentâneo 1
48650001 estável 1
06-118329-001 estável 1
06-118384-001 estável 1
38-509834-001 estável 1
38-509837-001 estável 1
81-100000-001 estável 1
897494-000 estável 1
897494-530 estável 1
Marioff D21070 estável 1
FM Group A estável 1
FM Group B, D estável 1
FM Group E, G estável 1
FM Group F estável 1
FM Grupo I estável 1
FM Group J estável 1
FM Group K estável 1
93-002009-004 Momentâneo 8
31-199932-004 Momentâneo 12
93-191001-001 Momentâneo 6
- 12 -
INFORMAÇÕES SOBRE PEDIDOS
Número da peça Descrição
FN-8000-ML SYSTEMS
74-800100-001 FN8000 Unidade de Controle-3T 74-800101-002 Unidade
FN8000 Unidade de Controle-3T-ULC 74-800200-001 FN8000 Unidade de
Controle-2T 74-800201-002 FN8000 Controle Unit-ULC 74-800101-001 FN8000
Controle -3T-ULC 74-800201-001 FN8000 Unidade de Controle-2T-ULC
74-800102-001 FN8000 Unidade de Controle-3T-City of Chicago 74-800202-001
FN8000 Unidade de Controle-2T-City of Chicago
gabinetes de expansão
74-800100-003 FN8000 Expansão Anexo-3T
74-800200-003 FN8000 Expansão Anexo-2T
ANÉIS DE CAIXA TRIM
74-800100-004 FN8000 Aro-3T sanitário 74-800200-004 FN8000
Aro-2T sanitário 74-800300-004 FN8000 Aro-RDCM sanitário
CARTÕES DE EXPANSÃO
74-800011-001 FN8000 Cartão SLC
74-800012-001 FN8000 relé Cartão
74-800013-001 FN8000-NAC R Cartão
74-800016-001 FN8000 City Tie Cartão
74-800015-001 FN8000 DACT Cartão
74-800017-001 FN8000 ICM cartão
74-800014-001 FN8000 NIC cartão
89-300014-001 FN8000 IIM Cartão (com modem) 89-300015-001
FN8000 IIM Card (sem modem)
CAGE placa de expansão
74-800010-001 Cartão FN8000 gaiola Assy
74-800010-002 FN8000 Backplane Board
Anunciadores remotos / módulos
74-800300-001 FN8000 exibição remota módulo de controlo 74-800300-002
FN8000 anunciador remoto LED 74-300004-032 FN8000 Modelo ATM-L LED
módulo Controlador 74-300005-032 FN8000 Modelo ATM-R Relé driver
Módulo
Baterias de reserva (de ordem 2 para 24V)
06-115915-013 bateria, 12 Vcc, 7-AH 06-115915-047 bateria, 12 Vcc,
12-AH 06-115915-046 bateria, 12 Vcc, 17/18-AH 89-100052-001
bateria, 12 Vcc , 35-AH (exige grande
bateria de capacidade gabinete)
74-600000-514 Grande Capacidade Gabinete de bateria, Red 74-800030-006
FN8000 bandeja de bateria
módulos externos
74-800300-005 FN8000 FOCM w / invólucro, para fibra MM 74-800300-006
FN8000 FOCM w / invólucro, para SM fibra 74-800300-015 FN8000 FOCM
add-on conversor de canal,
para fibra MM
74-800300-016 FN8000 FOCM Add-On Converter Channel,
para fibra SM
74-800300-007 BACnet Module w / cerco 74-800300-017
Módulo BACnet Add-On cartão
Vedações e cobre a substituição
74-800101-005 FN8000 Morto Front-3T 74-800201-005 FN8000 Morto
Front-2T 74-800100-101 FN8000 3T compartimento principal
74-800200-101 FN8000 2T compartimento principal 74-800101-101
FN8000 3T compartimento principal ULC 74- 800201-101 FN8000 2T
compartimento principal ULC 74-800300-101 FN8000 remoto Caixa
Visor
MCB & TECLADO / DISPLAY
74-800020-003 FN8000 substituição LAM Conselho
74-800020-001 FN8000 Controlador Principal Board
74-800020-002 FN8000 Keypad Display
SUPRIMENTOS DE ENERGIA
74-800030-001 FN8000 PSU, 120-240VAC, 5.4a, com har-
ness a PMU Board
74-800030-002 FN8000 Alimentação, 120-240VAC, 5.4a,
sem arnês
74-800030-004 Power Management FN8000 Board Unit 74-800030-003
FN8000 Add-on Power Supply / PMU Assy. Kit 74-800030-005 FN8000
Assembléia PMU Suporte de Montagem 74-800030-007 FN8000 Power
Management Fuse
DIVERSOS
74-800000-008FN8000 configuração instalação Kit 74-800000-001
FN8000 Instalação-Hardware Universal 74-800000-004 FN8000
Releasing Kit Diode 74-800500-001 FN8000 Chicago Caixa de Controle
74-800000-002 FN8000 principal Plexiglass Janela 74-800000- 003
FN8000 R-LAM Plexiglass Janela 74-800000-005 FN8000
Bezel-Gabinete Porta 74-800000-006 FN8000 Harness Gabinete-to-cerco
70-600000-100 programador manual
INFORMAÇÕES PARA PEDIDO (continuação) Número de
peça Descrição
- 13 -
Essa literatura é fornecido apenas para fins informativos. KIDDE-FENWAL, INC. Não assume qualquer responsabilidade
sobre a idoneidade do produto para uma determinada aplicação. O produto deve ser aplicado corretamente para funcionar
corretamente.
TM
Fenwal é uma marca registrada da Kidde-Fenwal, Inc. FN-8000-ML é uma marca
registrada da Kidde-Fenwal, Inc.
Kit de adaptação (ordem P / N 74-800400-001)
O Kit Retrofit é composto pelas seguintes partes:
74-800020-001
Qtde.
FN-8000-ML unidade de controlo principal (MCB) PCB
com interface de usuário, 1
comunicação e alimentação arreios para PMU
74-800030-004 Power Management Board Unit 1
74-800030-001 Unidade de Alimentação com cablagem 1
Placa de Base de
Dados de PMU 1
Suporte de placa de base 1
Substituição Porta e Janela
Assembléia 1
instalação do Hardware
# 6 porcas 4
# 8 porcas 2
# 10 porca 1
Parafuso auto-threading 1
INFORMAÇÕES PARA PEDIDO (continuação) Número de
peça Descrição
Se precisar de mais informações sobre este produto, ou se você tiver uma questão em particular, entre em contato KIDDE-FENWAL,
INC., Ashland, MA 01721.
F-74-800 Rev AE © 2012 Kidde-Fenwal Inc.
400 Main Street Ashland,
MA 01721 Tel:
508.881.2000 Fax:
508.881.8920
www.fenwalfire.com
