Acadêmico: Adailton Pablyo Alves Silveira (1312417)
Disciplina: Estática das Construções: Estruturas Isostáticas (ECE08)
Avaliação: Avaliação Final (Objetiva) - Individual Semipresencial ( Cod.:670515) (peso.:3,00)
Prova: 29244717
Nota da Prova: 7,00
Legenda: Resposta Certa Sua Resposta Errada
1. A mecânica dos corpos rígidos divide-se em duas áreas: estática e dinâmica. A estática trata
do equilíbrio dos corpos, ou seja, aqueles que estão em repouso ou em movimento, com
velocidade constante; enquanto a dinâmica preocupa-se com o movimento acelerado dos
corpos (HIBBELER, 2010). Sobre o exposto, classifique V para as sentenças verdadeiras e F
para as falsas:
( ) O momento em um determinado ponto P pode ser calculado se conhecermos a área do
diagrama de esforços cortantes no trecho considerado.
( ) A ligação entre as barras dos pórticos é realizada através de engates ou rótulas internas,
resultando comportamentos iguais na estrutura.
( ) O momento fletor e o esforço cortante nos cabos são nulos, estes apresentando apenas
esforços de tração.
( ) Um carregamento distribuído em uma barra inclinada, atuando perpendicularmente a ela,
apresentará os mesmos esforços internos do que um carregamento distribuído no sentido
vertical.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: HIBBELER, R. C. Resistência dos materiais. São Paulo: Pearson Educação, 2010.
 a) V - V - V - F.
 b) F - V - F - V.
 c) V - F - V - F.
 d) F - F - V - F.

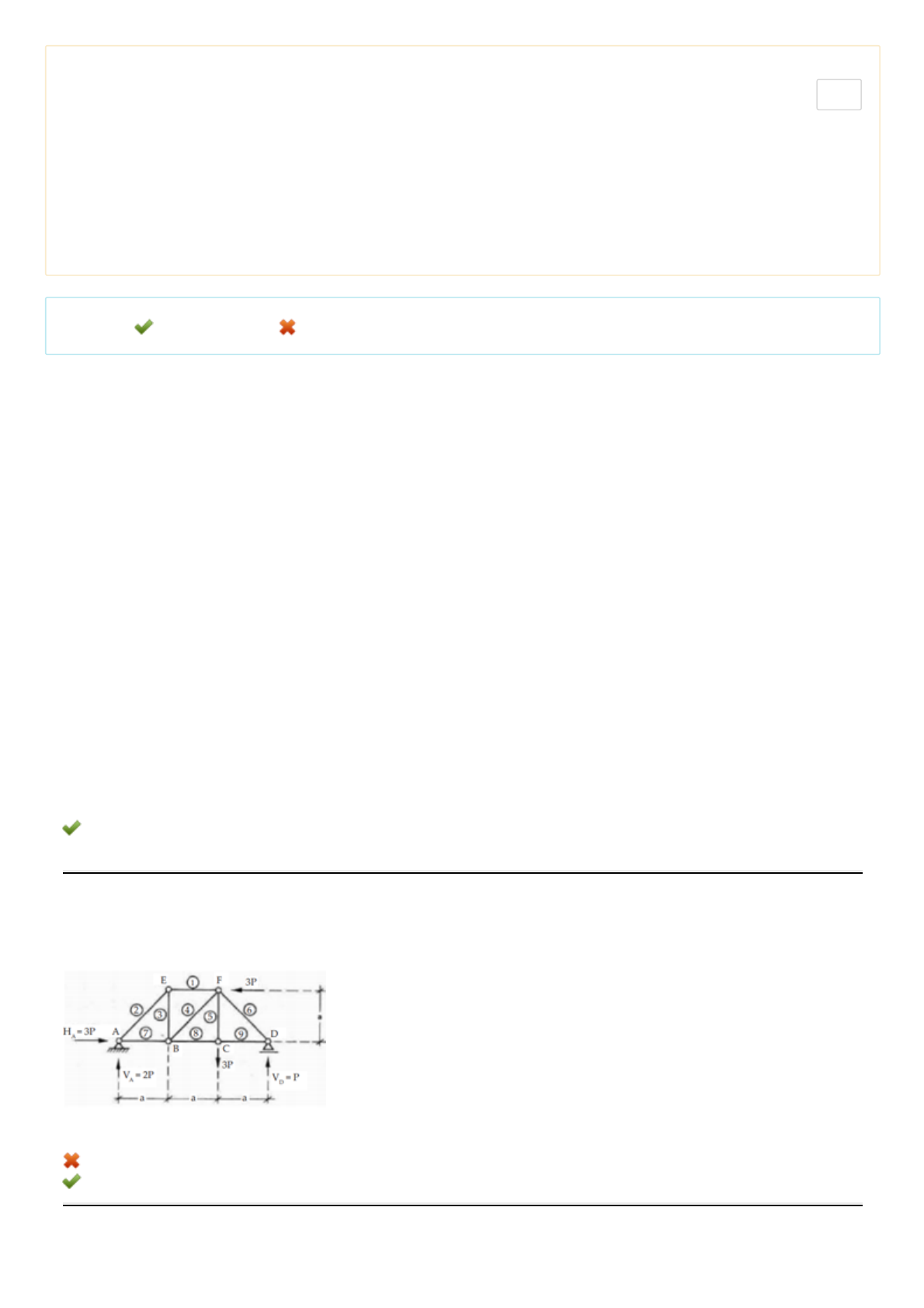

2. As treliças são estruturas constituídas de barras dispostas, formando uma rede de triângulos,
sendo essas barras ligadas entre si. O dimensionamento desses elementos pode ser feito a
partir do método dos nós (método de Cremona) ou pelo método de seções (método de
Ritter). Considerando a treliça da figura em anexo, assinale a alternativa CORRETA:
 a) A estrutura é hipoestática, apresentando quatro reações de apoio.
 b) A estrutura é isostática, apresentando quatro reações de apoio.
 c) A estrutura é hiperestática, apresentando três reações de apoio.
 d) A estrutura é isostática, apresentando três reações de apoio.

26/06/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDg=&action3=NjcwN… 2/5
3. O pórtico é definido como uma estrutura constituída por barras horizontais e verticais, a qual,
normalmente define um átrio amplo, com o teto sustentado por colunas. Uma estrutura de
pórtico pode eventualmente estar associada a cabos e/ou arcos. Sobre as estruturas
formadas por arcos, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A adição de rótula fornece duas equações a mais para o sistema.
( ) Como os arcos são rígidos, eles precisam resistir a momentos fletores e esforços
cortantes.
( ) Os arcos com apoios rotulados permitem a rotação nas extremidades quando o
carregamento atuar.
( ) A atuação do arco na estrutura é proporcional a de um cabo, ou seja, ele recebe a sua
carga fundamentalmente em tração.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) V - V - V - F.
 b) F - V - F - V.
 c) V - F - V - V.
 d) F - V - V - F.
4. Esforços internos representam o efeito de forças e momentos entre duas porções de uma
estrutura reticulada resultantes de um corte em uma seção transversal. Os esforços internos
correspondentes de cada lado da seção seccionada são iguais e contrários, pois
correspondem uma ação e a reação correspondente. Sobre os esforços internos em vigas,
analise as sentenças a seguir:
I- O diagrama de esforço cortante (DEC) de uma viga, no ponto em que está submetida a um
momento fletor concentrado, apresentará descontinuidade no ponto do carregamento.
II- O diagrama de momento fletor (DMF) de uma viga, no ponto em que está submetida a um
momento concentrado, apresentará descontinuidade no ponto do carregamento, com valor
distinto do momento concentrado, em seu ponto de aplicação.
III- A presença de rótulas na estrutura faz com que os esforços horizontais e verticais sejam
transferidos, mas não transferem os esforços de momento fletor, portanto no nó rotulado, o
diagrama de momento fletor é necessariamente zero.
Assinale a alternativa CORRETA:
 a) Somente a sentença III está correta.
 b) As sentenças II e III estão corretas.
 c) As sentenças I e III estão corretas.
 d) Somente a sentença II está correta.
5. Conforme saliente Sussekind (1981, p. 187), "as treliças surgiram como um sistema estrutural
mais econômico que as vigas para vencer vãos maiores ou suportar cargas mais pesadas." É
claro que, precisamos analisar outros fatores como mão-de-obra, material, região etc. Para o
dimensionamento de treliças, podemos usufruir do método de cálculo de Cremona, que é
conhecido como:
FONTE: SUSSEKIND, J. C. Curso de análise estrutural. v. 1, 6. ed. Rio de Janeiro: Globo,
1981.
 a) Método dos nós.
 b) Método de Ritter.
 c) Método das seções.
 d) Método de Araújo.
26/06/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDg=&action3=NjcwN… 3/5
6. Conforme saliente Sussekind (1981, p. 187), "as treliças surgiram como um sistema estrutural
mais econômico que as vigas para vencer vãos maiores ou suportar cargas mais pesadas." É
claro que precisamos analisar outros fatores, como mão de obra, material, região etc.
Considere a treliça da figuraem anexo e assinale a alternativa CORRETA:
FONTE: SUSSEKIND, J. C. Curso de análise estrutural. v.1, 6. ed. Rio de Janeiro: Globo,
1981.
 a) A estrutura é hiperestática.
 b) A estrutura é isostática.
 c) A estrutura é hipoestática.
 d) A estrutura é tripoestática.
7. Para o dimensionamento de treliças podemos usufruir de dois métodos de cálculo o método
de Cremona, também conhecido como método dos nós. E o método de Ritter, o qual é
conhecido como método das seções. Considerando a treliça da figura em anexo, assinale a
alternativa CORRETA:
 a) A estrutura é hiperestática, apresentando os valores de VA e VB = 100 kN.
 b) A estrutura é hipoestática, apresentando os valores de VA e VB = 50 kN.
 c) A estrutura é isostática, apresentando os valores de VA e VB = 100 kN.
 d) A estrutura é isostática, apresentando os valores de VA e VB = 50 kN.
8. A viga isostática engastada, com a extremidade direita em balanço, está sujeita a dois tipos
de carregamentos. Um carregamento distribuído de 20 kN/m ao longo de toda a viga e uma
carga pontual na extremidade direita (ponto B). Considerando essa viga, classifique V para
as sentenças verdadeiras e F para as falsas:
( ) A reação de apoio vertical em "A" é de 250 kN.
( ) O momento fletor em "A" gira no sentido anti-horário e possui valor de 1500 kN.m.
( ) O momento máximo desta viga ocorre a dois metros do apoio "A".
( ) O esforço cortante no meio do vão é nulo.
Assinale a alternativa que apresenta a sequência CORRETA:
26/06/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDg=&action3=NjcwN… 4/5
 a) V - V - F - F.
 b) F - V - F - V.
 c) V - F - F - F.
 d) V - F - V - F.
9. Segundo a NBR 6118, vigas são elementos lineares em que a flexão é preponderante. Nesse
sentido, os esforços predominantes são: momento fletor e força cortante. Considerando a
viga na figura anexa, analise as sentenças a seguir:
I- A viga é isostática e possui vão total de 12,0 metros.
II- A carga pontual de 5,0 kN provoca uma quebra no diagrama de momento fletor.III- A carga pontual de 5,0 kN pode ser em função da reação de apoio neste ponto.
Assinale a alternativa CORRETA:
FONTE: https://docente.ifrn.edu.br/valtencirgomes/disciplinas/construcao-de-edificios/abnt-
6118-projeto-de-estruturas-de-concreto-procedimento. Acesso em: 28 jan. 2020.
 a) Somente a sentença II está correta.
 b) As sentenças I e III estão corretas.
 c) As sentenças I e II estão corretas.
 d) Somente a sentença I está correta.
10.Considerando a estrutura na imagem anexa, suponha que o apoio em A possa ser
considerado como um pino, e B como um rolete. Sobre a estrutura, classifique V para as
sentenças verdadeiras e F para as falsas:
( ) No ponto C, o esforço cortante é de 0,6 KN e o esforço normal é de 1,0 KN.
( ) No ponto C, o momento fletor é de 558 KNm.
( ) A reação de apoio vertical no ponto A é de 128,6 KN.
( ) A reação de apoio vertical no ponto B é de 125,4 KN.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) F - V - V - V.
 b) F - F - V - V.
 c) F - V - F - F.
 d) V - F - V - F.
26/06/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDg=&action3=NjcwN… 5/5
Prova finalizada com 7 acertos e 3 questões erradas.
