1. Converta para o sistema indicado:
a) 14,187510=( )2
b) 0,03210 = ( )2
c) 110111,1012= ( )16
d) 1627,58 = ( )2
e) BEB0,BAB016 = ( )8


2. Utilizando a lógica de chaves, faça a representação das funções lógicas
básicas, forneça a tabela da verdade, a equação, e o símbolo lógico
correspondente.


3. Execute as seguintes operações binárias.
a) 110012 + 10112
b) 100102 – 11012
c) 110102*1012
d) 100100100010/101110

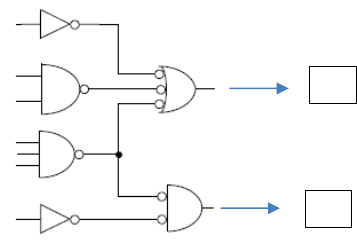

4. Assumindo que uma porta inversora apresenta um atraso de propagação de
5ns e que uma porta não inversora apresenta um atraso de propagação de 8ns.
Determine o tempo máximo de atraso do circuito abaixo para as saídas A e B.




A
B

5. Determine a partir da tabela da verdade abaixo, a expressão geral,
simplifique a equação pelos pressupostos da álgebra de Boole e desenhe
o circuito lógico simplificado.
A B C D S
0 0 0 0 0
0 0 0 1 1
0 0 1 0 0
0 0 1 1 1
0 1 0 0 0
0 1 0 1 1
0 1 1 0 0
0 1 1 1 0
1 0 0 0 0
1 0 0 1 0
1 0 1 0 0
1 0 1 1 0
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1


6. Desenhe o circuito lógico da expressão abaixo e determine as que este
assume quando as entradas forem respectivamente A=1 B=0 C=0 D=1
( )( )( )DCBCBADCBDCACBABCL ++++++++= ..




7. A partir da equação lógica abaixo desenhe o circuito lógico, monte a tabela
da verdade, e partindo da tabela da verdade escreva a equação geral.
𝑆 = �̅�[�̅�(𝐴 + 𝐶̅̅ ̅̅ ̅̅ ̅̅ ) + �̅��̅�𝐶]̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅


8. A partir da expressão lógica abaixo desenhe o circuito lógico, e determine
as que este assume quando as entradas forem respectivamente:
( )( )( )DCBCBADCBDCACBABCS ++++++++=


9. Determine a partir da tabela da verdade abaixo, a expressão geral,
simplifique a equação pelos pressupostos da álgebra de Boole e desenhe
o circuito lógico simplificado.
A B C D S
0 0 0 0 0
0 0 0 1 1
0 0 1 0 0
0 0 1 1 1
0 1 0 0 0
0 1 0 1 1
0 1 1 0 0
0 1 1 1 0
1 0 0 0 0
1 0 0 1 0
1 0 1 0 0
1 0 1 1 0
1 1 0 0 1
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1



10. A partir dos circuito lógico abaixo escreva a equação geral, elabore a tabela
da verdade, escreva equação lógica simplificada desenhe o circuito lógico
da equação simplificada.








11. Supondo o cruzamento abaixo com um semáforo de quatro tempos, onde:
Se o semáforo S1 está aberto S2,S3,S4 estão fechados;
Se o semáforo S2 está aberto S1,S3,S4 estão fechados;
Se o semáforo S3 está aberto S2,S1,S4 estão fechados;
Se o semáforo S4 está aberto S2,S3,S1 estão fechados;
O carro em A tem prioridade sobre B C D;
O carro em B tem prioridade sobre C D;
O carro em C tem prioridade sobre D.

Na falta de carros em A, B, C, D, S1 deve estar aberto.
Elabore a tabela da verdade, escreva a equação lógica, simplifique a equação pelos
pressupostos da álgebra de Boole, desenhe o circuito lógico simplificado.


12. Projetar um circuito lógico para realizar o controle de um silo de
abastecimento de grãos.


Os elementos A, B são os sensores que monitoram o nível máximo,
mínimo de grãos e C a presença do caminhão. Os elementos S1e S2 são chaves
dos motores que comandam o abastecimento do silo e de descarregamento do
silo.
As seguintes condições devem ser respeitadas na implementação do
circuito lógico:
a) se a quantidade de grãos estiver abaixo do nível mínimo, deve-se
desligar S2 e ligar S1 para realizar o abastecimento de grãos;
b) se o silo tiver um nível de grãos acima do mínimo e o sensor C acusar
a presença de um caminhão, a saída S2 pode ser aberta;
c) quando atingir o nível máximo, automaticamente a saída S1 deve ser
desligada;
d) se o sensor A acusar nível máximo e o sensor B acusar que o silo está
vazio, um sinal de alarme (AL) deve ser acionado;
e) os grãos somente serão liberados para o caminhão se o nível de
armazenamento estiver acima do mínimo.

 Elabore a tabela da verdade que representa as condições acima, escreva a
equação geral, simplifique a equação lógica e desenhe o circuito lógico
simplificado.


13. Suponhamos o entroncamento das ruas A, B e C, e que nesse cruzamento
queremos instalar um conjunto de semáforos para as seguintes funções:
a) Quando o semáforo 1 abrir para a Rua A, automaticamente os
semáforos 2 e 3 devem fechar, para possibilitar ao motorista ambas as
conversões;
b) Analogamente quando o semáforo 2 abrir, devem fechar os semáforos
1 e 3;
c) Pelo mesmo motivo, quando o semáforo 3 abrir de vem fechar os
semáforos 1 e 2;
d) O motorista que está na rua A tem prioridade em relação ao motorista
que está na rua B;
e) O motorista que está na rua B tem prioridade em relação ao motorista
que está na rua C;
f) O motorista que está na rua C tem prioridade em relação ao motorista
que está na rua A;
g) Quando houver carros nas três ruas a rua A é a preferencial;
h) Quando não houver carros, devem fechar todos os semáforos para os
pedestres passarem.
Elaborar as expressões gerais, e os circuitos dos sinais verde e vermelho dos
semáforos 1, 2 e 3.




1. Elabore um circuito lógico simplificado que permita controlar uma
bomba (Bo) para encher uma caixa d’água (caixa_2) no alto de um
prédio a partir de outra (caixa_1), como reservatório ao nível do solo. O
circuito recebe informação de eletrodos A, B, C dos níveis das caixas,
controlando o acionamento da bomba (Bo) e da eletroválvula (Ev)
ligada a canalização de entrada.
