Desafio 5 Resistência dos materiais

Prévia do material em texto

Marcelo da Costa Sampaio
RA. 529672019
Engenharia mecatrônica
Professora Maria Cristina Triglari Diniz
RESISTÊNCIA DOS MATERIAIS.
Desafio 5
Você, como Engenheiro de Compras de uma grande metalúrgica, recebeu de uma indústria
parceira amostras de um novo tipo de aço para a construção civil. O fornecedor
afirma/garante que o material não possui nenhum tipo de imperfeição nos arranjos cristalinos
e não existe possibilidade da existência de falhas de processo de fabricação, o que garante
resistência à tração igual em qualquer barra fabricada. Para certificar-se disto você realizou

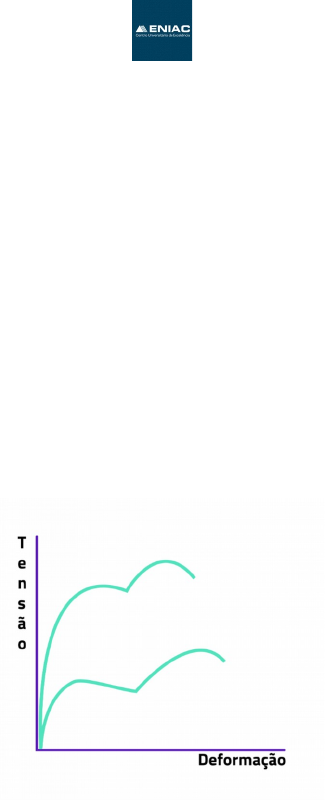

um ensaio de tração em duas (02) barras de aço, cujo gráfico do diagrama tensão x
deformação está representado na imagem a seguir.
Que conclusões você pode tirar após observar este resultado?
Resolução:

O= Pi /Aí. Aí= (%Øi2)/4. E= (li - lo)/lo
Onde:
O= tensão
Pi= força no instante desejado
Aí= área no instante
Øi= diâmetro no instante
€= deformação
li = comprimento da barra no instante
lo= comprimento inicial
Matematicamente falando, para uma barra do mesmo material (e sem a possibilidade de
falhas ou defeitos), ao se aumentar o diâmetro do corpo de prova, somente aumentaríamos ,
a força que o elemento consegue suportar. Entretanto, se calcularmos a tensão ("σ"), os
valores seriam os mesmos, independentemente do diâmetro das amostras.
Assim, como no gráfico foi correlacionado tensão x deformação, e as barras
testadas apresentaram valores de tensões de escoamento, máxima e de ruptura diferentes,
os resultados mostrados não representam o mesmo material, ou seja, o processo de
fabricação do fornecedor não é tão seguro e padronizado como propagandeado.
