ENGC - Topografia e Georreferenciamento
U4 - ATIVIDADE DE APRENDIZAGEM
Questão 1
A generalização cartográfica é utilizada para adequar as informações que foram mapeadas em campo, com a escala do mapa. Analise a figura a seguir e julgue as afirmativas abaixo:

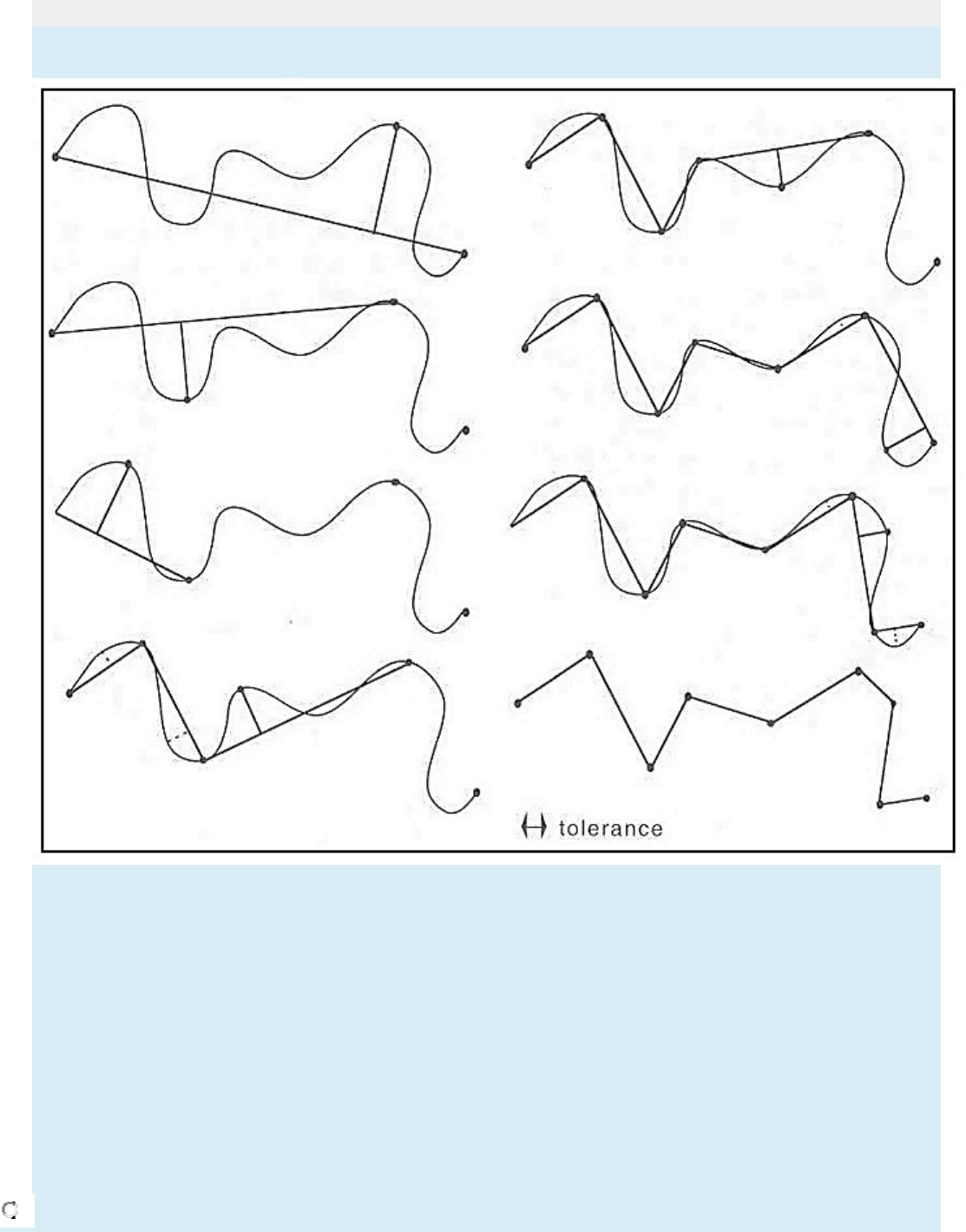

Figura. Etapas de aplicação do algoritmo de Douglas-Peucker à redução de linha. Fonte: Jones (1997) apud Fernandes (2008, p.28).

I. A imagem representada na figura é um exemplo da utilização de um algoritmo para generalização, sendo responsável pela simplificação de um traçado bem detalhado, mantendo a forma original do desenho.
II. Esta imagem é um exemplo da generalização por aprimoramento.
IV. O primeiro passo para o processo de generalização é a seleção prévia da informação que será representada dentro da carta topográfica.
V. A imagem na figura demonstra cada passo da aplicação de um algoritmo para auxilio na generalização pela redução de linha.
Agora, assinale a alternativa que apresenta a opção correta:
Escolha uma:
a. Apenas a afirmativa I está correta.
b. Apenas as afirmativas II, III e IV estão corretas.
c. Apenas as afirmativas I e IV estão corretas.
d. Apenas as afirmativas II e III estão corretas.
e. Apenas as afirmativas I, III e IV estão corretas.
Correta: "Apenas as afirmativas I, III e IV estão corretas.".
Comentários:
-Enfatizando que a esquematização estrutural deverá ser automatizada, utilizando softwares de algoritmos que permitem a partir de um traçado inicial bem detalhado, simplificar o desenho, mantendo a forma geral, para a utilização em escala menor;
-O aprimoramento é utilizado de forma contrária à imagem. Quando se tem um traçado mal definido e se quer aprimorar suas curvas;
-Para o processo de generalização o primeiro passo é a prévia seleção da informação que será representada.
1. -A figura representa as etapas de aplicação do algoritmo de Douglas-Peucker à redução de linha.
Questão 2
De acordo com Carvalho & Araújo (2009), fotogrametria seria definida como “a ciência e a tecnologia de obter informações seguras acerca de objetos físicos e do meio, através de processos de registro, medição e interpretação das imagens fotográficas”.
Figura: Modelo de processo fotogramétrico. Fonte: Assis (2011)<http://www.csr.ufmg.br/geoprocessamento/publicacoes/IsabelladoCarmoAssis.pdf>.

Considerando o contexto apresentado, avalie as seguintes asserções e a relação proposta entre elas.
I. A imagem da figura representa um modelo de levantamento classificado como fotogrametria terrestre.
PORQUE
II. Percebe-se claramente que o produto topográfico foi obtido através de uma estação móvel localizada o espaço terrestre.
A respeito dessas asserções, assinale a alternativa correta:
Escolha uma:
a. As asserções I e II são proposições falsas.
b. As asserções I e II são proposições verdadeiras, e a II é uma justificativa da I.
c. As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa da I.
d. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
Correta: "A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.".
Comentário:
Fotogrametria aérea: São fotografias obtidas através de estações móveis no espaço (avião, ultraleve ou balão); o eixo ótico da câmara é na posição vertical ou inclinada;
e. A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
Questão 3
A aplicação dos Sistemas de Informações Geográficas (SIGs) baseiam-se na manipulação e recuperação de informações dados dados espaciais, utilizando diversos conceitos e funções não padronizadas. Segundo Lisboa Filho (1995) no entanto estas funções estão agrupadas em quatro categorias principais, apresentadas na Coluna A e sua descrição na B.
	Coluna A
	Coluna B
	1. Formatação de saída2. Manutenção e análise de atributos descritivos3. Manutenção e análise de dados espaciais4. Análise integrada de dados espaciais e descritivos
	A. Nesta categoria as funções são utilizadas para recuperação, classificação, medidas, sobreposição, análise de vizinhança e conectividade. Envolvem busca seletiva, manipulação e geração de resultados.
B. Funções utilizadas na fase de pré-processamento dos dados espaciais, preparam e reorganizam os dados para serem utilizados para análise e consulta.
C. São os resultados das análises espaciais gerados na forma de relatório, gráfico ou mapas.
D. São operações de análise que podem ser resolvidas sem a necessidade de acessar os atributos espaciais, consulta e manipula dados disponíveis nos SGBD’s (Sistemas Gerenciador de Banco de Dados).
Assinale a alternativa que contém a sequência correta da associação entre as colunas:
Escolha uma:
a.
1-B; 2-A; 3-C; 4-D.
b.
1-D; 2-A; 3-B; 4-C.
c.
1-D; 2-C; 3-A; 4-B.
d.
1-C; 2-D; 3-A; 4-B.
e.
1-B; 2-D; 3-A; 4-C.
Correta: "1-B; 2-D; 3-A; 4-C.".
Questão 4
O GPS pode ser utilizado por diversos tipos de profissionais e mesmo usuários comuns, podendo acoplar o aparelho a um microcomputador ou notebook e fazer a edição das coordenadas geradas em campo. Sobre os softwares utilizados para este fim, julgue as afirmativas abaixo:
I. TrackMaker é um software pago e feito para usuários que utilizam o GPS profissionalmente.II. Mesmo com tanto avanço tecnológico, o GPS ainda é um instrumento dispensável no dia-a-dia de usuários comuns.III. Tanto o BaseCamp quanto o Mapsource são programas desenvolvidos pela companhia GARMIN.IV. Estes programas não permitem que o usuário visualize mapas para a localização dos pontos no momento da transferência de dados.
Agora, assinale a alternativa que apresenta a correta:
Escolha uma:
a.
Apenas as afirmativas I e IV estão corretas.
b.
Apenas as afirmativas I e III estão corretas.
Correto: "Apenas as afirmativas I e III estão corretas.".
Comentários:
I.TrackMaker: O programa foi feito para usuários que utilizam o GPS profissionalmente,ou seja, necessitam de cálculo de área, transferência de dados para o Excel®,exportação para o AutoCad® e ArcView®, e outras funções avançadas. O software é pago;
II.A cada avanço tecnológico torna-se cada vez mais amplo o leque de aplicações do GPS, transformando-o num sistema imprescindível para o dia-a-dia, pois até as ferramentas de busca na internet do celular;
III. MapSource: É um dos programas da GARMIN que permite criar, visualizar e editar waypoints, rotas e trilhas no seu computador e transferi-los para seus dispositivos GPS(e vice-versa).
BaseCamp: É um dos programas da GARMIN que permite criar, visualizar e editar waypoints, rotas e trilhas, desenhar trajetos, importar e desenhar mapas em 2D e 3D, etc., no seu computador e transferi-los para seus dispositivos GPS (e vice-versa).
IV.Esses programas permitem ao usuário inclusive, o uso de mapas para a localização dos pontos durante a transferência das coordenadas do aparelho para o computador.
c.
Apenas a afirmativa I está correta.
d.
Apenas a afirmativa III está correta.
e.
Apenas as afirmativas I e II estão corretas
