1 Michele Aita Chaves, Medicina 111
ELETROCARDIOGRAMA
✓ INTRODUÇÃO:

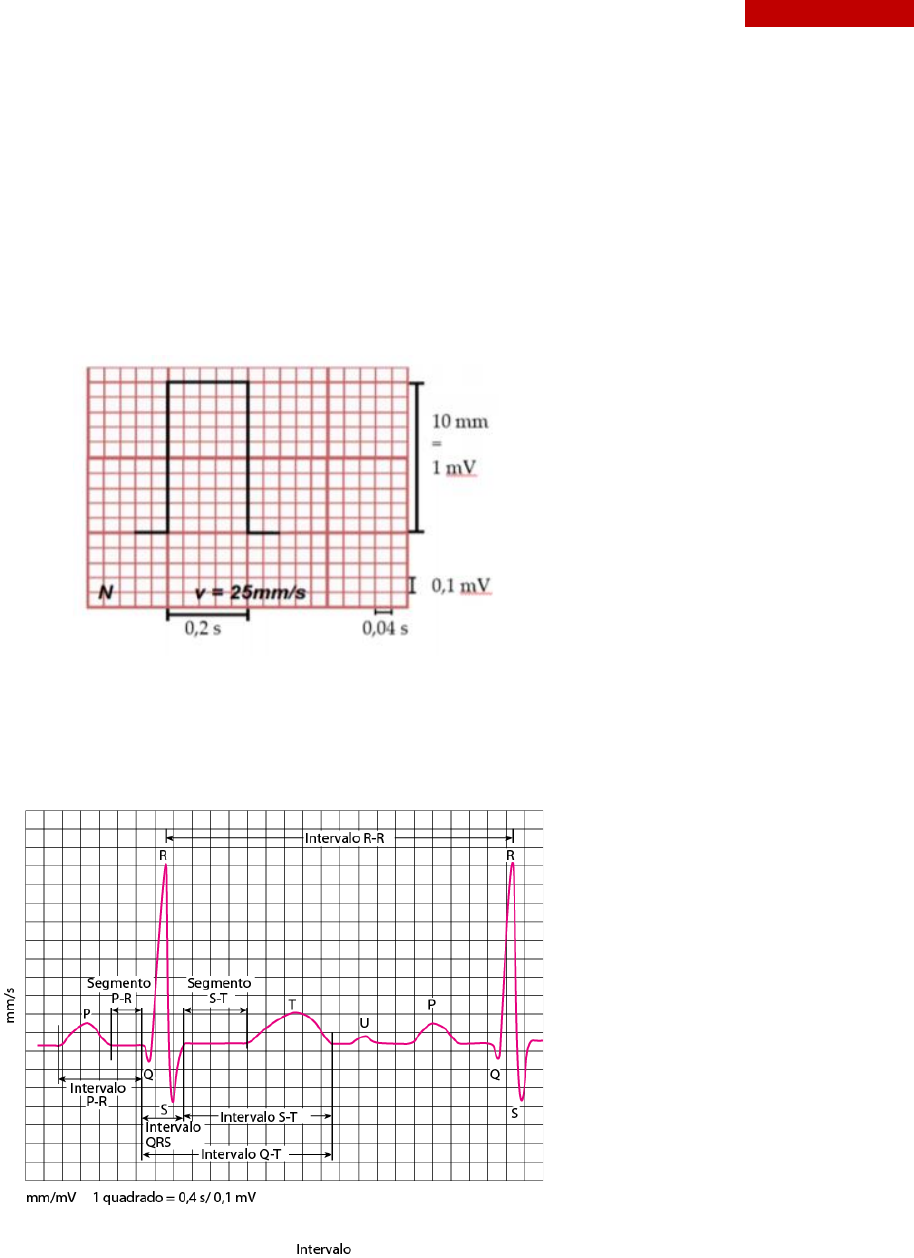

• Papel do eletrocardiógrafo:
o Velocidade de saída do papel é de 25mm/s;
o Voltagem é N (10mm equivale a 1mV);
o Cada milímetro no eixo x corresponde a 0,04s (40ms);
o Um quadrado de 5mm x 5mm terá uma equivalência de 0,2s x 0,5mV.

o A calibração é muito importante! O normal é 10mm = 1mV. Se o
retangulo de calibração está com 5mm de altura isso quer dizer que em
1mV ele fez 5mm, tendo então uma calibração N/2.

• Ondas, seguimentos e intervalos:

1. Onda P – despolarização atrial: O nó sinusal se localiza no átrio direito, próximo
a veia cava superior. Dessa forma, ao haver uma despolarização sinusal, a primeira
câmara a seguir com a despolarização é o AD (átrio direito) e depois o AE (átrio
esquerdo). A onda P é a representação do vetor resultante da despolarização
atrial.


2 Michele Aita Chaves, Medicina 111
2. Intervalo PR: momento em que o nó sinusal inicia seu estímulo até o instante
anterior a despolarização ventricular. Segmento PR: final da onda P até o início
do QRS.
Na prática clínica, medimos o intervalo PR para avaliação do nó AV. Isso ocorre
porque o segmento PR pode ser maior ou menor em decorrência de alterações ocorridas
onda P.

3. QRS – despolarização ventricular
a. Onda Q – vetor 1: despolarização septal, uma onda negativa e de pequena
amplitude. Da esquerda para direita – ramo esquerdo despolariza mais
rápido; maior massa do VE. Onda negativa – pequena amplitude.
b. Onda R – vetor 2: despolarização das paredes livres ventriculares; uma
onda positiva e de grande amplitude (o vetor resultante aponta para o VE,
pois tem mais massa e mais dipolo). Onda positiva – grande amplitude.
c. Onda S – vetor 3: despolarização basal. Pequena amplitude e negativa,
representa a ativação das partes basais e seu vetor resultante aponta para
cima.
OBSERVAÇÃO: A nomenclatura da onda se correlaciona com sua polaridade – se
positiva ou negativa, e não com o que representa. A despolarização septal numa
derivação pode ser representada pela onda q (como D1) e por uma onda positiva em
outra derivação (como a onda R, na derivação V1).


4. Segmento ST: se inicia no ponto J (ponto onde termina o QRS) e vai até o início
da onda T. Segundo potencial de ação – O principal íon envolvido é o cálcio.
5. Onda T – Repolarização ventricular;
6. Onda U: É normal aparecer, mas incomum;
7. Intervalo QT – intervalo entre a despolarização e repolarização ventricular;
Na clínica, esse intervalo pode ser afetado por uso de algumas drogas, hipotermia,
distúrbios eletrolíticos ou mesmo síndromes congênitas e isso pode se relacionar com a
gênese de arritmias graves. Um aumento no intervalo QT pode indicar uma taquiarritmia.

3 Michele Aita Chaves, Medicina 111
• DERIVAÇÕES: nada mais são do que registros da mesma atividade elétrica, mas
por ângulos diferentes. Conhecer onde está posicionado a “câmera” /eletrodo
explorador permite saber exatamente pra onde olhar quando se quer ver uma
alteração em algum lugar específico do coração.
As derivações D1, D2 e D3 são chamadas Derivações Bipolares pois são
formadas por apenas um eletrodo EXPLORADOR (E) e, outro REFERÊNCIA.

As derivações aVR, aVR e aVF são chamadas Derivações Unipolares
Aumentadas – o eletrodo referência é formado por mais de um membro. Essas
derivações, juntamente com as bipolares, formam o plano periférico.


o Derivações precordiais: visualizam o coração de frente. Vai de V1 a V6.



4 Michele Aita Chaves, Medicina 111
• Frequência cardíaca: em caso de ritmo regular, as ondas QRS possuem
intervalos equidistantes entre si. Assim, a frequência cardíaca é contada da
seguinte maneira.
FC: 1500/ nº de mm entre 2 ondas (ex: duas ondas R – número de
quadradinhos).
FC: 300/ nº de quadrados grandes entre duas ondas R.
Em caso de ritmo irregular:
1. Basta contar quantos QRS há em 3s e multiplicar por 20;
2. Basta contar quantos QRS há em D2 longo e se multiplicar por 6.
ANÁLISE DA ONDA P: utilizar as derivações D2 e V1.
✓ Em D2: a onda P deve ter DURAÇÃO inferior a 0,12s e amplitude menor que
0,25mV.
✓ Em V1: a onda P “pode” ter componente duplo (positivo e negativo), sendo o
positivo a representação do AD.

• Ondas:
Eletrodos ligados a um aparelho que transforma esse registro em registro gráfico. Quando
há a despolarização, o dipolo se aproxima com carga POSITIVA do eletrodo explorador
fazendo com que o aparelho comece a registrar uma carga positiva (subindo a linha) até
deixar de existir, o que faz o registro voltar a zero. A onda negativa aparece durante a
repolarização do eletrodo até que o cardiomiócito fique em repouso.
 Isoelétrico: sem diferença de potencial

1. Eletrodo E no início da fibra = onda
negativa.
2. Eletrodo E no meio da fibra = onda QRS.

5 Michele Aita Chaves, Medicina 111
3. Eletrodo E no final da fibra = onda positiva.

✓ POR QUE A ONDA T É POSITIVA SE É REPOLARIZAÇÃO?
 A despolarização ventricular começa do endocárdio para o epicárdio, e o vetor
fica apontado para o mesmo sentido. Mas na hora da despolarização/contração o
endocárdio tem um momento de colabamento dos capilares (isquemia transitória
fisiológicas) fazendo com que o epicárdio fique com maior quantidade de sangue, assim,
repolarizando antes do endocárdio. Desse modo o vetor vai do epicárdio para o
endocárdio. Se a repolarização sempre tem vetor ao contrário, o vetor continua apontando
para o eletrodo explorador, gerando onda T positiva.
 Se o QRS é para cima a onda T é pra cima. Se o QRS é pra baixo, a onda T é para
baixo.

• Eixo elétrico normal:
-30º a +90º

Ritmo sinusal significa que os
átrios se despolarizaram, ou seja,
que o estímulo da despolarização
veio do nó sinoatrial.
Para verificar o RITMO
SINUSAL, é necessário observar
algumas derivações específicas.
O vetor resultante da
despolarização atrial, que é
advindo de um estímulo do nó
sinusal, aponta da direita para a
esquerda e de cima para baixo,
deve ser positiva nas derivações inferiores e à esquerda do coração e negativa no
vetor contrário.
▪ Onda P positiva em DI;
▪ Onda P positiva em DII;
▪ Onda P positiva em AVF;
▪ Onda P negativa em AVR.

✓ SEQUÊNCIA DE ANÁLISE DE UM ELETROCARDIOGRAMA
(REFASA):
1. Ritmo sinusal
2. Eixo
3. Frequência
4. Amplitude/Duração
5. Segmentos ST/Intervalos
6. Área ativa

6 Michele Aita Chaves, Medicina 111
Como encontrar o eixo elético?
1. Encontrar a onda mais equifásica (negativo e positivo iguais) do eletro.
2. Ver qual é a derivação que forma 90º com ela, essa derivação é:
a. Positiva? Então, o eixo se aproxima dela;
b. Negativa? Então, o eixo se afasta dela;
3. Em casos de ondas não exatamente equifásicas:
a. Se QRS “equifásico” mais negativo: o eixo se afasta dele;
b. Se QRS “quifásico” mais positivo: o eixo se aproxima dele;
c. Da mesma forma com o eixo 90º a esse!
Se questionar no eixo elétrico:
I. Ritmo sinusal – verificar onda P em DI, DII, AVF, AVR.
II. Eixo – O vetor de 0º DI está com QRS positivo? Se sim, está normal – pra baixo
III. O vetor de 90º AVF está com QRS positivo? Se sim, está normal – pra esquerda.
IV. Se AVF negativo – positivo DII? Sim: NORMAL!
V. Qual é o vetor resultante? (Olha D1 para ver se está para esquerda e AVF para ver
se está para baixo. Se estiverem positivos, está nessa direção).
VI. Todo QRS é precedido de onda P?
VII. A onda P tem tamanho normal?
VIII. Os intervalos são normais?
IX. A onda R cresce de V1 a V5?
X. O segmento ST está normal? (olhar a linha de base e o ponto J – final do QRS –
têm que estarem iguais. Se estiver desnivelado pode estar em supra ou infra.
OBS: Um vetor normal pode estar apontando para esquerda e para CIMA (AVF
negativo), mas só se normal quando está entre 0º e -30º. Para ver isso, olha para derivaçãoDII. Se DII tiver positivo, é normal. Isso acontece em casos de


OBS: NUNCA SE CONFORME COM ONDA T NEGATIVA EM V2.

EIXO ELÉTRICO EM DOENÇAS:
• Dextrocardia: D1, V5 E V6 – QRS negativo; V1 – QRS mais positivo.
• Hipertrofia do Ventrículo Direito: o vetor fica mais apontado para o lugar de
maior massa, portanto, para o VD. Dessa forma:
o D1 fica negativo;
o AVF fica positivo;
• Morte de tecido: a resultante vai apontar para o lado que ainda está
despolarizando.
o Se a morte for de VE – D1 negativo.
• Despolarização do VE antes do VD: V1 com onda mais positiva que o normal.
Pois o vetor fica mais para frente (V1).

7 Michele Aita Chaves, Medicina 111

ALTERAÇÕES NO ELETROCARDIOGRAMA

✓ TAQUIARRITMIAS
Frequência cardíaca normal: 50-100bpm (48-98bpm)
Taquicardia/taquiarritmia: desordem do ritmo, com frequência acima de 100.
• Taquiarritmias:
➢ SUPRAVENTRICULAR
o Origem acima do feixe de His;
o Possuem QRS estreito.
o Pode ter QRS largo (10% dos casos
– conduzido com padrão de
bloqueio de ramo).
➢ VENTRICULAR
o Origem abaixo do feixe de His;
o Possuem QRS largo.

1. Instabilidade hemodinâmica:
Presença de instabilidade é necessário UM dos critérios abaixo: 4 D’s.
OBS: deve ser causado pela arritmia!
• Dor torácica (angina)
• Dispneia (insuficiência respiratória)
• Diminuição da PA (choque)
• Diminuição da consciência (RNC)

2. Estabilidade hemodinâmica: ausência de todos os critérios.

3. Regularidade e Tamanho: Se é Regular ou Irregular/ Estreito ou largo (>120ms).




8 Michele Aita Chaves, Medicina 111
➢ SUPRA DE ST
o IAM parede inferior: Supra de ST em DIII e AVF, imagem em espelho
em V2 e V3.
Imagem em espelho: fenômenos que ocorrem na parede posterior que podem ser
visualizados de forma invertida na parede anterior (geralmente de V1 a V3).

➢ SÍNDROME CORONARIANA AGUDA: diagnóstico clínico!

Obs: Isquemia global: infra em mais de 6 derivações com supra em AVR. NÃO É
INFARTO!













➢ Lesão isquêmica subendocárdica: INFRA de seguimento ST. Pois ainda passa
sangue para a área isquêmica, mas pouco sangue. Pode estar com IAM sem
supra se tiver elevação das enzimas de necrose.
➢ Lesão transmural epicárdica: SUPRA do seguimento ST. Se acompanhado da
clínica pode indicar IAM com supra.

• Fases do IAM:
o Hiperaguda: poucos minutos após o acontecimento.
▪ Onda T pode estar apiculada e concordante com o QRS.
▪ Onda T pode ficar invertida com uma maior isquemia do
epicárdio, fazendo com que o vetor inverta.
o Aguda: obstruiu completamente a coronária: poucos minutos – 6/7
horas.
▪ Elevação do ponto J
▪ Supra do segmento ST.
▪ Morte tecidual: onda Q profunda e larga, onda R menor.
ELETROCARDIOGRAMA
COM SUPRA SEM SUPRA
Característico de
infarto
Começa o
tratamento
Outras
causas
IAM sem
supra
Angina
estável
Eletrocardiograma
seriado
Marcadores de
necrose (troponina)
Não aumentou? Aumentou?
IAM

9 Michele Aita Chaves, Medicina 111
o Subaguda: poucas horas – 48 horas
▪ Onda Q profunda e larga (morte tecidual), diminuição da onda R.
▪ Supra do segmento ST começa a retornar a linha de base.
o Crônica: primeiros dias.
▪ Onda Q patológica, onda R menor ainda.
▪ Onda T pode retornar ao normal.

• Para diagnosticar infarto o supra de ST deve estar em duas derivações de mesma
parede. Se for em apenas uma ou em duas de paredes di ferentes, não é infarto.

✓ PAREDES MIOCÁRDICAS:

✓ Eletro com supre de ST ASCENDENTE (Carinha feliz) pode não ser infarto e
sim doenças benignas: pericardite ou repolarização precoce.
✓ Eletro com supre de ST DESCENDENTE (Carinha triste) tendência que seja
infarto.

❖ BLOQUEIOS ATRIOVENTRICULARES
o Bradicardia;
o Normalmente acomentem o nó atrioventricular e o feixe de His.

10 Michele Aita Chaves, Medicina 111

• Bloqueio AV 1º grau: todo impulso elétrico atrial passa para o ventrículo, ou
seja, toda onda P é seguida de um QRS.
o Intervalo PR>200 ms/5mm
o Lesão a nível atrioventricular


• Bloqueio AV 2º grau: nem todo impulso elétrico atrial passa para o ventrículo,
ou seja, nem toda onda P é seguida de QRS.
o TIPO I – Mobitz I/ Wenckebach: aumento progressivo do intervalo PR
até o aparecimento de uma onda P bloqueada. Com ciclo de onda P
constante.
▪ Identifica a onda P bloqueada;
▪ Checa o intervalo PR do batimento pré e pós bloqueio
▪ Intervalo PR do batimento PRÉ>PÓS – BAV 2º grau tipo 1.


o TIPO II – Mobitz II: Batimentos com intervalos PR fixos com bloqueio
subto de um batimento atrial. Sem alteração no intervalo.

▪ Tipo II – 2.1: Uma onda P conduzida e uma onda P bloqueada
sucessivamente. Com intervalo PR fixo.

▪ Tipo II – Avançado: condução em menos da metade dos
batimentos atriais. (ex: 3:1, 4:1).


11 Michele Aita Chaves, Medicina 111
• Bloqueio AV 3º grau ou BAVT: Estímulos atriais não passam para os
ventrículos, assim, focos abaixo do nível do bloqueio assumem a despolarização
ventricular. Veremos ondas P dissociadas do QRS.
o Nível da lesão intra ou infra hinsiana com indicação de marcapasso.
