1

Santa Barbara – MG
CURSO:
TÉCNICO EM
ELETROMECÂNICA
DISCIPLINA: Mecânica Aplicada

Uma carga quando é aplicada exerce uma força sobre a estrutura. Esta carga pode ser concentrada ou
distribuída. A diferença é: a carga concentrada aplica uma força apenas em um ponto, já a carga distribuída
aplica várias forças ao longo da estrutura.

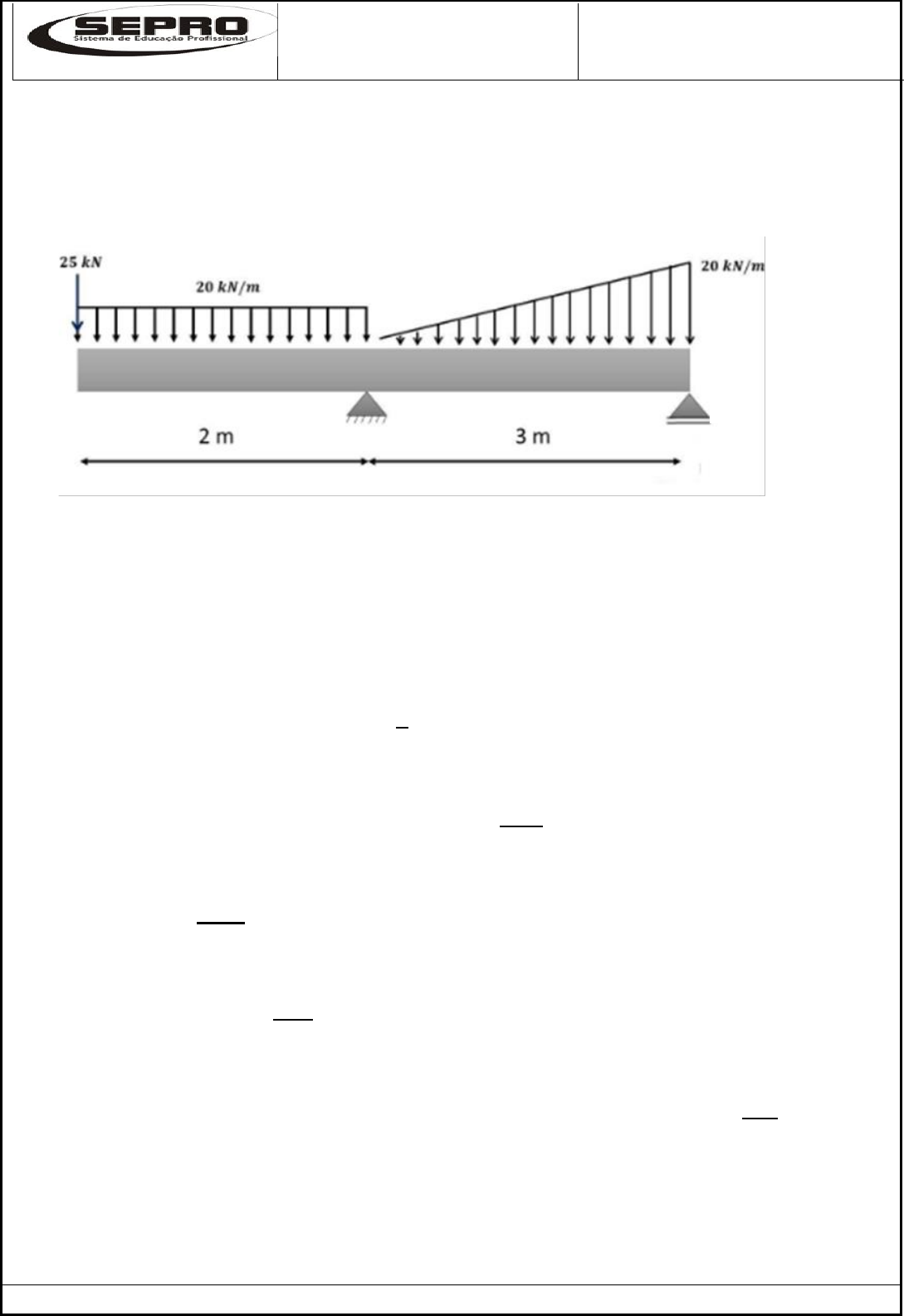

Ex 1 - Calcule as reações nos apoios Ra e Rb.
a)






 Primeiramente devemos concentrar todas as forças distribuídas ao longo da estrutura e uma única força
concentrada, uma para cada objeto de acordo com o seu formato geométrico.
• Para as figuras retangulares ou quadradas, proceda da seguinte forma: Q x L, onde Q = carga
concentrada e L = distância, referindo0-se a área do retângulo.
 Então multiplique 20 KN x 2 m, ou seja 20 x 2 = 40 kN.
O próximo passo é definir a posição da carga concentrada, que é o centro de massa. Para as figuras
retangulares ou quadradas, se utiliza a fórmula
𝐿
2
, ou seja, metade da distância, neste caso, metade de
2m, que é 1m para cada lado.
• Para as figuras triangulares, proceda da seguinte forma:
𝑄∗ 𝐿
2
, onde Q = carga concentrada e L =
distância e a divisão por 2 refere-se ao cálculo da área do triângulo.
Então multiplique
20∗3
2
 = 30 KN.
O próximo passo é definir a posição da carga concentrada, que é o centro de massa. Para as figuras
triangulares, se utiliza a fórmula
1∗ 𝐿
3
, ou seja, a distância dividida por 3, posicionando a carga
concentrada a partir da maior altura do triângulo.
Para o exemplo: A carga deverá ser posicionada a 1m do lado mais alto do triângulo, pois
1∗3
3
 = 1m.
Depois prossiga com o cálculo das reações nos apoios considerando todas a forças concentradas
sob a estrutura, obedecendo as equações do equilíbrio.

A B
2
1m 1m 1m 2m
 25 KN 40 KN 30 KN




• Calcular o somatório dos momentos, que é a força de ação de girar ou torcer um corpo em torno do seu
eixo de rotação (polo) por meio da aplicação de uma força. O torque é o produto vetorial entre a distância
ao eixo de rotação e a força aplicada. Resumindo M =F * D, então, como estamos falando de um
somatório, então devemos sempre considerar os pares ou produtos (F * D);
 onde: F = força e D= distância, adotando os sinais “positivo” ou “negativo” de acordo com o sentido
horário.
∑ 𝑀𝐴 = 0
- (RB * 3 )+ (30 * 2) – (40 *1) – (25 *2) = 0
- RB *3 = - 60 + 40 + 50
- RB* 3 = 30 * (-1)
 RB = -
30
3

RB = -10 KN

Encontrado o valor da reação de um dos apoios, o valor do outro apoio poderá ser obtido também pela
fórmula ∑ 𝐹𝑦 = 0, onde procura-se comparar as reações dos apoios com as forças aplicadas, buscando o
equilíbrio.
 ∑ 𝐹𝑦 = 0
 RA + RB = ( 25 + 40 +30 )
 RA + (-10) = 95
 RA = 10 + 95
 RA = 105 KN
 Ou
 RA + RB = ( 25 + 40 +30 )
 105 + RB = 95
 RB = 95 – 105 Graficamente RB deverá assumir a posição negativa
 RB = -10 KN

RA RB
