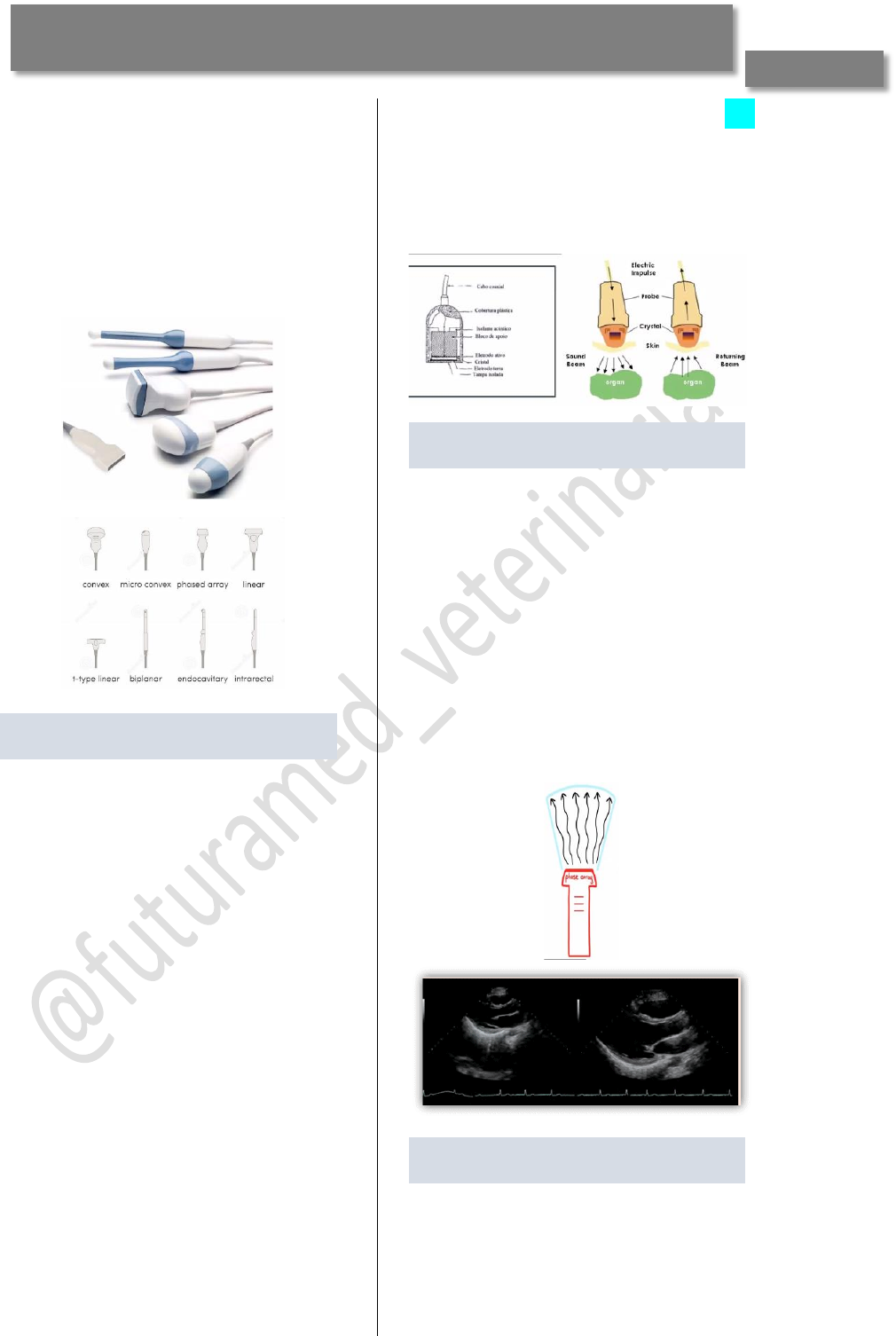

É a parte da unidade de ultrassom que entra
em contato com a pele do paciente e é
conectado ao equipamento de ultrassom
(gerador e monitor) através de um cabo
flexível
Tem formas diferentes



Dentro do transdutor tem os elementos que
vão vibrar e produzir o som
Tampa de isolamento
Cristais que vão estar conectados a
eletrodos
Bloco que mantem um cristal parado, para
não quebrar
Isolante acústico
Cobertura plástica
Um pulso elétrico é transmitido para a
superfície dos cristais, que vão começar a
vibrar produzindo as ondas sonoras que vão
atravessar os tecidos
Algumas ondas retornam fazendo o eco
gerando um tom de cinza que vai formar a
imagem
Áreas de líquido ficam na cor preta


Exame de cardiológico, sentido cunha, área
de formação da imagem em forma de cunha,
cristais responsáveis apenas por gerar
ondas sonoras e outros que vão captar o eco
ao mesmo tempo, de forma mais dinâmica
Frequência de repetição de pulso -
Emitem ondas sonoras e só emitem o
próximo curso após receber o retorno do
eco, intervalo entre pulsos


De frequência maior, maior quantidade de
cristal, sentido retilíneo
Pode ser utilizado para avaliação de
abdômen
Composição -
Transdutor Setorial -
Transdutor Linear -
Transdutor, sonda ou probe
Diagnóstico II


Superfície retilínea
Feixe sonoro se propaga no sentido retilíneo
ou linear, assim aparecerá no monitor

Varredura é a área onde forma a imagem
(forma de retângulo)
De alta frequência – de 5 a 11MHz,
comprimento de onda pequeno, não atinge
altas profundidades
Estruturas superficiais – baço, animais
pequenos, glândula mamaria, tireoide, vasos
superficiais
O campo de visão é diretamente
proporcional a largura do transdutor


Convexo – superfície concava, em um ângulo
de 60 º, ângulo maior que o linear
Abdominal – linear e convexo
Varredura em forma de leque ou de cunha
Varredura setorial, forma a imagem em 60º,
triangulo invertido
Frequência menor, maior comprimento de
onda, maior profundidade
Avaliação de cães maiores e órgãos mais
profundos como fígado
Exames emergenciais na avaliação do
coração, mas não é ideal



É a resistência que o tecido oferece a
passagem do feixe sonoro, cada meio possui
sua própria impedância acústica
Densidade diferentes tem impedância
diferentes, diferencia de tons de cinza que
formam a imagem
Diretamente ligada a ecogenicidade
Gás- baixa impedância, as moléculas do gás
já têm sua movimentação, fazendo com que
as ondas sonoras reflitam em diferentes
direções, formando uma imagem borrada.
Gás é inimigo do ultrassom

Transdutor Convexo -
Impedância Acústica -



Capacidade de diferentes estruturas em
refletir as ondas de ultrassom, gerando eco
Cada tecido tem uma composição biológica
particular
O parênquima dos órgãos e dos tecidos são
visualizados em vários graus de tom de
cinza, que são relativamente constantes de
animal para animal
Doenças difusas podem alterar a
ecogenicidade do órgão
A intensidade do brilho no monitor é
proporcional a intensidade do eco, sendo
que este depende da diferença entre as
impedâncias de dois meios
Quanto maior o eco, mais branca aparecerá
a imagem, estruturas ósseas ficam brancas.
Assim quando o ultrassom estiver na
transição entre dois meios com impedância
muito distintas uma da outra, o eco gerado
será bem intenso e a imagem produzida será
intensa também (branca portanto)


Livre de ecos, não possui nenhuma diferença
no meio dentro de si
Vasos sanguíneos, urina normal, bile normal
Estruturas pretas no ultrassom
Estruturas oculares
Outra característica de estruturas
anecóicas é o reforço acústico posterior,
que é decorrente de baixa atenuação dessas
estruturas no feixe sonoro

interior da vesícula biliar

Tecidos que criam ecos menos brilhantes do
que os tecidos adjacentes (Linfonodo,
órgãos parenquimatosos, músculos) são
classificados como hipoecóicos
Termo comparativo com relação a outra
estrutura
Reflexão parcial das ondas, tom de cinza
característico
Ocorre uma reflexão parcial ou
intermediária das ondas de ultrassom

Ecogenicidade -
Anecogênica -

Hipoecogênica -


abscesso

Tecidos que criam ecos mais brilhantes do
que os tecidos adjacentes (osso, vesícula,
parede vesicular)

 Cálculo na vesícula biliar

Quando comparadas entre si tem o mesmo
tom de cinza
Líquido da bile e urina



Hiperecogênica -
Isoecóicas -
