Lista de Exercícios de Mecânica de Sólidos – Unidade 3

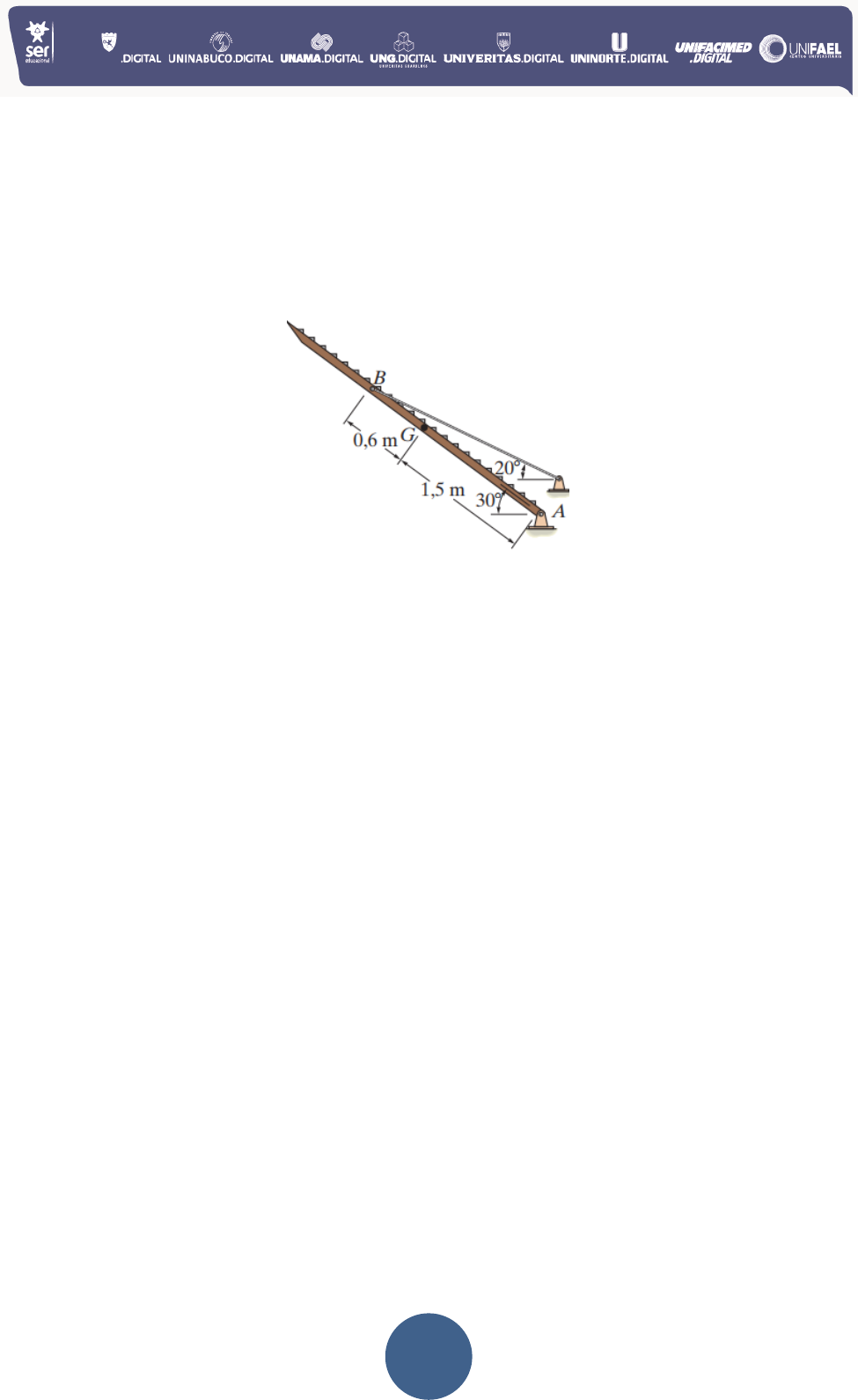

1) A rampa uniforme do caminhão mostrada na figura abaixo possui peso de
3500 N e está conectada por pinos à carroceria do caminhão em cada lado
e mantida na posição mostrada pelos dois cabos laterais. Qual o valor da tração
nos cabos?


a) 2678 N.
b) 3450 N.
c) 3856 N.
d) 4547 N.
e) 7123 N.

2) Na resolução de problemas de equilíbrio tanto bidimensionais (2D) quanto
tridimensionais (3D), o primeiro passo é desenhar o diagrama de corpo livre. Para que
esse passo inicial seja executado com sucesso é importante compreender, de acordo com
o vínculo utilizado, as forças e os momentos de binário atuantes, ou seja, um número de
incógnitas envolvidas.
Considerando essas informações e todo o conteúdo estudado sobre os vínculos, analise
os elencados a seguir e associe-os corretamente com os respectivos número de
incógnitas envolvidas:

I – Rolete;
II – Mancal simples;
III – Engastamento;
IV – Articulação.

( ) Cinco incógnitas. As reações são três componentes de força e duas componentes de
momento binário.
( ) Quatro incógnitas. As reações são duas componentes de força e duas componentes
de momento binário.
( ) Uma incógnita. A reação é uma força que age perpendicularmente à superfície no
ponto de contato.
( ) Seis incógnitas. As reações são três componentes de força e três componentes de
momento binário.






2
a) III – I – IV – II.
b) IV – II – I – III.
c) I – II – IV – III.
d) II – I – IV – III.
e) I – II – III – IV.

3) Na figura abaixo observamos uma montagem com uma junta esférica em A, um mancal
simples em B e um rolete em C. Determine as componentes que cada um dos vínculos
exercem sobre essa montagem.



4) Uma haste é utilizada para sustentar um vaso de 40 kg (vide figura abaixo). Determine a
tração nos cabos AB e BC.
