Principais Patologias Radiograficas do S. Oesteoarticular

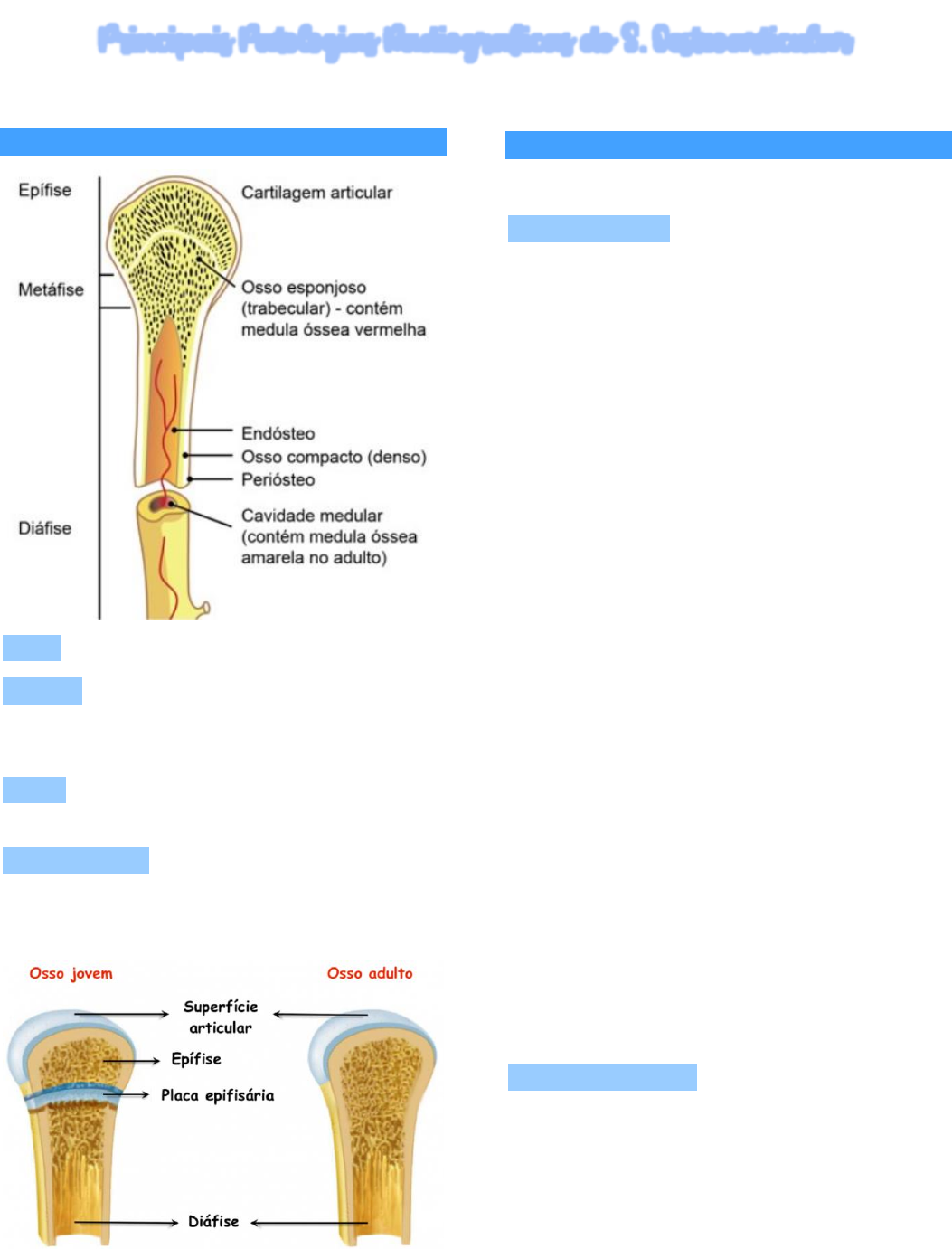

ESTRUTURA ÓSSEA

Diafise: região mais alongada
Metafase: região de transição para epifises. É onde
tem a produção de celulas (parte do osso
metabolicamente ativa)
Epifese: parte que vai entrar em contato com a região
articular
Cartilagem fisaria: presente em animais jovens - Linha
de crescimento


- As superfícies internas e externas dos ossos são
recobertas por células osteogênicas e tecido
conjuntivo que, constituem o endósteo e o periósteo,
respectivamente. Eles tem funções relacionadas a
nutrição e oxigenação do tecido ósseo

RESPOSTA ÓSSEA A LESÃO/ DOENÇA

Opacidade reduzida
- O osso fica mais escuro (mais radioluscente)
- Pode ocorrer por perda de mineralização

Osteopenia
- É o início da retirada de minerais do osso e da perda
de massa óssea.
- Tem início com o desequilíbrio entre as células de
absorção e de regeneração, ou seja, os osteoclastos
passam a agir mais rapidamente, degradando osso
com maior velocidade do que os osteoblastos são
capazes de repor

Osteoporose
- É a perda progressiva da densidade óssea, onde o
osso fica cheio de poros e com isso se torna frágil e
quebradiço.

Osteólise
- São reações de destruição do osso, ocorrendo
ruptura óssea devido a uma reabsorção de parte do
tecido ósseo por células especializadas (osteoclastos)

Aumento de opacidade
- O osso fica mais claro (mais radiopaco)
- Comum de encontrar em superfícies do osso

Esclerose
- Ocorre nas bordas do osso (na periferia no osso)
devido um atrito no osso que causa o acumulo de
tecido na região, fazendo a densidade do osso
aumentar
- Caracteriza-se por endurecimento, engrossamento
ou aumento da densidade, principalmente causada por
lesões como osteoartrite e osteoma.

Linhas de retardo de crescimento
- O osso não cresce de forma adequada, acumulando
tecidos minerais no osso.
- É o menos comum de ocorrer

Reação periosteal
- Mediante a um estímulo, a camada interna do
periósteo pode reagir de forma proliferativa,
produzindo osso (neoformações ósseas), ocorrendo
por traumatismos diretos ou por processos
inflamatórios de estruturas adjacentes.
- Na fase inicial ou aguda, o periósteo desprende-se
da cortical óssea, ocorrendo acúmulo de sangue e/ou
pus. Já a fase crônica é caracterizada pelo surgimento
de neoformações ósseas, notadamente osteófitos e
exostoses
 Osteófitos são pequenas neoformações ósseas
de superfície e que se originam
frequentemente na região pericodral e/ou no
espaço articular. Exostoses são neoformações
ósseas maiores e mais regulares, também
superficiais, geralmente com base ampla.



Regular
- É típica de traumas focais em que há hematoma
subperiosteal e parte do periósteo se distancia do
córtex. É uma reação característica de processos
crônicos.
Lamelar ou casca de cebola
- É caracterizada pela deposição de múltiplas
camadas ósseas recém-formadas, paralelas à cortical
do osso, que podem assumir o aspecto de “cascas de
cebola”, resultante de repetidos estímulos, processos
irritativos e traumas.

Paliçada ou Espicular
- Caracteriza-se como uma neoformação óssea que se
irradia perpendicularmente ao córtex do osso longo. É
observada frequente�mente na osteopatia
hipertrófica e ocasionalmente, na osteomielite.

Amorfa ou explosiva
- Não tem forma determinada, sendo comparada a
“raios de sol”. Caracteriza-se por espículas ósseas que
se irradiam de uma lesão osteolítica ou osteoprodutiva
agressiva, frequentemente nos tumores ósseos
primários

Triangulo de codman
- Reação caracterizada pela elevação do periósteo,
resultando em neoformação óssea subperiosteal em
forma triangular. Ocorre com frequência nas
neoplasias malignas primárias, embora também possa
ser visibilizado nas osteomielites.

ESTRUTURA ARTICULAR
- É a estrutura que desenvolve movimento ao osso


ANATOMIA RADIOGRÁFICA
- Projeção ventro-dorsal (entrou pelo ventre e saiu
pelo dorso)


- Projeção lateral direita


- Projeção crânio-caudal


- Projeção médio-lateral

- Projeção dorso-plantar (pois é no pé) Se fosse na
mão seria dorso palmar


- Projeção médio-lateral



- Projeção caudo- cranial
-
Escapulo umeral é a única articulação que é feita
dessa maneira

- Posição médio-latera


- Projeção crânio caudal


- Projeção médio-lateral
















PATOLOGIAS DO SISTEMA ÓSSEO
- Patologias do desenvolvimento
- De origem traumática
- De origem degenerativa
- De origem inflamatória
- De origem neoplásica
- Doenças ósseas metabólicas
Patologias de origem traumática
Luxações
- É o deslocamento anormal das extremidades
articulares de dois ossos contíguos, sendo completa
ou total quando as superfícies articulares perdem
totalmente o contato entre si, e incompleta ou
subluxação quando as superfícies articulares mantêm
contato parcial.
- Perda total da relação articular
- Ruptura de ligamentos
- Lesão de cápsula articular
- Lesão cartilaginosa

Os sinais radiográficos são:
 Superfícies articulares deslocadas e que não
se articulam
 Podem estar relacionadas a fraturas
 Subluxações são difíceis de avaliar. As vezes
necessita de projeções sobre estresse ou
compressão


- 1° Luxação da articulação coxo femoral esquerda.
Traumática
- 2° Luxação da articulação coxo femoral esquerda.
Secundaria a uma doença, nesse caso a uma
displasia


- Luxação da articulação femulo tíbio patelar


- Luxação medial de patela. A patela esta voltada
para dentro.


- Luxação medial de patela


- Luxação secundaria a ruptura a ligação. É uma
projeção feita sobre estresse.
Fraturas
- Resultantes de traumatismos ou enfraquecimento
do osso por doenças (fratura patológica)



Classificação das fraturas
 Completa ou incompleta: completa é quando
envolve as duas corticais, e incompleta
quando envolve apenas uma cortical
 Fechada ou aberta: fechada quando o osso
quebra mas não consegue visualizar a olho
nu, e aberta quando é visto a olho nu (fratura
exposta)
 Simples ou cominutiva : simples quando só
tem uma linha de fratura ou cominutiva
quando existem vários focos de fratura, vários
pedaços de ossos
 Transversa
 Obliqua
 Espiral
 Avulsão/em chip: o tendão rompe e leva um
pedaço do osso. É em animais jovens
 Impactada/sobreposta: animal sofre uma
pressão no osso, diminuindo de tamanho
 Patológica/por estresse
 Diafisaria ou epifisária: quando ocorre na
diáfise ou epífise do osso. A epifiária também
é chamada de salter-harris






- Fratura obliqua de rádio e ulna, no terço distal


- Fratura obliqua


- Fratura em aspiral


- Fratura por avulsão

- Fratura cominutiva aberta


- Fratura cominutiva de fêmur direito


- Fratura patológica secundaria a um osteosarcoma


- Fraturas de salter harris (epifisária): acontece em
animal jovem, que ocorre partindo a linha de
crescimento
 Tipo I - Separação das epífises
 Tipo II - Separação epifisária com
envolvimento da metáfise.
 Tipo III - Da superfície articular até a placa
fisaria.
 Tipo IV – Superfície articular, placa fisaria e
metáfise.
 Tipo V – Placa fisaria é esmagada entre a
epífise e a metáfise.

Reparação de fraturas
Controle da Osteossíntese - União das extremidades
dos fragmentos ósseos fraturados e sua manutenção
em posição anatómica correta com auxílio de placas,
fios, pregos, parafusos, etc.
 Formação de calo ósseo
 Remodelamento ósseo
 Fraturas consolidadas
 Osteomielite

Patologias do desenvolvimento
Doenças do crescimento = doenças de animais
jovens

Oesteocondrose
- De forma simples o espessamento da cartilagem
articular gera necrose na região (pois devido o
espeçamento a área para de recebersangue) fazendo
com que um pedaço da cartilagem articular se
desprenda do osso, gerando uma má formação da
região da articulação, ocorrendo geralmente no ombro
- Dentre os sinais clínicos estão claudicação, dor na
palpação, reluta em querer apoiar o membro no chão
e entre outros
- Acomete mais raças de porte grande a gigante
pois são animais que crescem muito rápido


- O pedaço do osso se desprendeu da cartilagem na
segunda imagem


- Um lado da articulação é possível ver que está bem
arredondado, já onde está a seta está faltando um
pedaço e é possível ver mais em baixo um pedacinho
da cartilagem mineralizada depois que se desprendeu
solta dentro da cartilagem
- Inclusive essa mesma imagem é uma causa de
displasia do cotovelo
Displasia do cotovelo
- Anomalia no desenvolvimento causando má
formação da articulação úmero-rádio-ulnar. Ela pode
ser causada por várias afecções
- As causas mais comuns são a fragmentação do
processo coronoide (onde ele se esfarela), a não união
do processo ancôneo, a oesteocontrose do côndilo
medial do úmero e raramente pode ocorrer por
crescimento assimétrico entra rádio e ulna (onde o
rádio cresce mais do que a ulna)


- Não união do processo ancôneo


- É a causa mais comum a fragmentação do processo
coronoide, deixando o osso mais claro (mais
radiopaco) devido as farelos do osso
- Da pra diagnosticar até 5 meses, após isso o animal
só vai evoluir pra osteoartrose

Displasia coxofemoral
- É uma das principais doenças do crescimento, muito
visto nos enxames de imagem, por ser bem recorrente
- Afeta articulações coxofemorais de cães de grande
porte.

Causas
- Lassidão das articulações – quando a articulação é
frouxa, os ligamentos são frouxos causando
instabilidade da articulação resultando em doença
articular
- Instabilidade
- Doença articular degenerativa secundária

Métodos Utilizados no exame radiográfico
Método PENNHIP
- Não é um método para diagnostico
- É usado para tentar diagnosticar a frouxidão das
articulações
- Ele não diagnostica a displasia, apenas dá a
probabilidade do animal ter a doença. Pode ser feito
entre 6 semanas e 9 meses


- não é todo veterinária pode realizar, apenas os que
realizam um curso
 Compressão: Vê se a cabeça do fêmur encaixa
no acetábulo
 Distração: objetivo de retirar a cabeça do
fêmur de dentro do acetábulo. Se ele tiver um
ligamento frouxo a cabeça do fêmur vai sair
 Extenção

Ângulo de norberg
- Método oficial feito a partir de um ano de idade
sendo um diagnóstico paliativo e com diagnóstico
definitivo com 2 anos


A: normal
B: em torno de 100 a 105 - leve
C: 100 a 90 - moderado
D: em torno de 90 - grave
E: bem ruim. Mesmo ângulo menor que 90
- acima de 105 = ângulo normal
- quanto mais pra fora a cabeça do fêmur for menor
vai ser o ângulo


Ângulo grau a = normal
* Linha que margeia a borda do acetábulo


- Animais com displasia grau E

- Essa foto é um zoom da imagem anterir
- Isso é uma luxação, a displasia está sendo
mostrada do outro lado

Necrose asséptica da cabeça do fêmur
- Mais ocorrente em cãesde raça pequena ou
miniaturas em crescimento.
- É a necrose (ausência de vascularização) asséptica
(sem processo infeccioso) na região da cabeça do
fêmur doença degenerativa e não infecciosa.
- A imagem radiográfica fica com aspecto mais
escuro (radioluscente) e bem irregular na cabeça do
fêmur
- Não se tem ainda uma causa exata que leva a
necrose na cabeça do fêmur

Sinais radiográficos:
- Aumento do espaço articular
- Diminuição da opacidade da cabeça e colo femoral
- Perda do contorno arredondado da cabeça do
fêmur
- Arrasamento acetabular.

- Cabeça do fêmur toda desregular, sem formato
- Pode ser confundido com uma displasia coxofemoral
mas o que diferencia é que na cabeça do fêmur tem
algumas áreas radiolucentes, que são áreas de
necrose


- Quando ocorre de forma unilateral é ainda mais fácil
de identificar, pois é possível notar a diferença
gritante de uma cabeça de fêmur para outra

Patologias de origem degenerativa
Osteoartrose
- É a destruição e perda da cartilagem articular de
forma repetitiva o que gera uma instabilidade
articular resultando no remodelamento das
superfícies ósseas da articulações.
 O osso começa a ser remodelado pra tentar
manter a articulação estável
 Gera muita dor, porque vai está forçando a
articulação que está degenerada
- É assim chamado porque nunca vem só a articulação
alterada, mas o osso também
- Pode evoluir para uma luxação
Sinais radiográficos
Efusão articular = acumulo de liquido na articulação,
o liquido sinovial aumento de volume. É o primeiro
sinal de uma doença articular degenerativa

Formação de osteófitos/enteseófitos = é a formação
de novos ossos, de novas estruturas ósseas
mineralizadas. É a tentativa da articulação de manter
sua estabilidade, sem se mexer muito
 No raio x o osteofito e o enteseófito terá a
mesma imagem mas didaticamente o
primeiro vem do periósteo e o segundo vem
de inserção de ligamentos no osso
 O osteofito é uma proliferação em ponta

Diminuição do espaço articular = o liquido sinovial vai
diminuindo e assim o espaço também vai ficando
menor, por causa disso vai aumentar o atrito das
estruturas ósseas causando esclerose

Esclerose do osso subcondral = é o desgaste do osso
devido ao atrito entre as estruturas ósseas

Remodelamento ósseo = é a mudança anatômica do
osso devido os demais processos. Seria o último sinal


1= efusão articular
2= formação de osteofito, que é é uma proliferação
de ponta
3= formação de enteseofitos, pois é uma
irregularidade óssea em inserção de ligamento e de
tendão
4= remodelamento da região articular
5= mineralização intrarticular = mineralização de
estruturas que estão dentro da articulação
6= Esclerose do osso subcondral
7= Cisto ósseo intrarticular = é uma perfuração no osso

Síndrome lombossacra
- É uma doença articular degenerativa na coluna que
causa problema nas ultimas vertebras lombares e nas
vertebras sacrais
- É uma instabilidade na região, causando um
processo degenerativo na região de L7 e S1 e ainda
podem causar compressões nervosas


- É possível ver um osteófito entre as vertebras L7 e
S1. A bordas dos ossos estão com esclerose, além de
alteração de espaço

Espondilose
- É a degeneração das vertebras caracterizada pela
nova formação óssea nos aspectos cranioventral e
caudoventral dos corpos vertebrais.

- Esse é o famoso bico de papagaio

- Quando se tem vários osteófitos juntos um do outro
nos espaços intervetebrais se chama espondilose
deformante

Sinais radiográficos: Pequenas projeções semelhantes
a ganchos, no aspecto cranioventral e caudoventral e
presença de pontes ósseas completas.

Patologias de origem inflamatória
- As doenças osteoarticulares inflamatórias se dão de
forma infecciosa ou não infecciosa

Artrite
- São lesões bem agressivas quando estão estaladas
na articulação pois ela destrói o osso, e não apenas
retida cálcio do osso como em outras doenças
- Pode ser infecciosa ou não infecciosa
 A artrite não infecciosa: são de origem
sistêmica, geralmente de caráter auto imune,
onde o próprio organismo se defende contra
suas próprias células. Tende a afetar diversas
articulações de uma vez, por ser algo que via
corrente sanguínea
 A artrite infecciosa: apresenta um foco de
lesão onde a bactéria pode migrar para a
articulação. Geralmente elas são locais, em
uma articulação só porque existe um foco de
lesão naquela articulação
- Geram grave claudicação, aumento de volume da
articulação, temperatura e dor a palpação


Sinais radiográficos:
- Podem estar ausentes e normalmente apresentam
apenas aumento de volume articular
- Se for uma artrite muito no início não serávisto
nada, mas se for uma artrite já instalada é possível
ver um aumento do volume articular
- Tendem a causar lesões destrutivas no osso,
destruindo a articulação e as estruturas ósseas que
estão próximas dela. É uma lesão bem agressiva
quando está instalada na articulação


Artrite  neoplasia
- A diferença de neoplasia para artrite é que a artrite
sai destruindo tudo. As neoplasias ósseas comumente
respeitam os limites ósseos atacando um osso apenas
 O termo usado então é que artrites são
piliostoticas e neoplasias são monostoticas


- Algumas artrites além de causar a lise óssea
(destruição óssea) ainda causa reações proliferativas
como a da imagem que é uma reação periostial
lamelar que está “revestindo” o osso para evitar que
a inflamação saia dessa região, é uma tentativa de
proteger o osso
Patologias de origem neoplásicas
- As neoplasias ósseas são incomuns. É mais fácil
achar uma osteoartrose do que neoplasias
- Incomum em cães e gatos, sendo mais comum em
cães de grande porte
- Osteossarcoma é a neoplasia óssea mais comum.

Sinais radiográficos:
- Destruição Óssea
- Neoformação óssea = região proliferativa do osso
- Contorno Indefinido
- Reação periosteal
- Aumento de volume dos tecidos moles
- Normalmente se originam nas extremidades ósseas,
principalmente na região metafisária
- Uma neoplasia óssea comumente vai causar
metástase não no osso que está perto dele, mas em
órgãos que estão longe (via sanguínea),
principalmente ossos bem vascularizados como
pulmão, fígado e baço.


- Exemplos de ostossarcoma

Patologias de origem metabólicas
- São lesões bem raras de serem encontradas
Hipervitaminose A
- Doença de felinos alimentados com Fígado.
Caracterizado por anquiloses cervicais e
cervicotoracicas
Raquitismo
- Falha da mineralização dos discos epifisários
- Aspectos radiográficos: Aumento dos discos
epifisários

Hiperparatireoidismo primário e secundário
- Primário = Deficiência Nutricional (baixa de Ca+ e
excesso de P+)
 Diminuição generalizada da radiopacidade
óssea.
 Comum em animais silvestres e exóticos.
- Secundário = Insuficiência Renal Crônica (Retenção
de Potassio)
 Diminuição da radiopacidade óssea do crânio
(Mandíbula de Borracha)
 Fraturas patológicas

Osteodistrofia hipertrófica
- Acomete raças grandes a gigantes superalimentadas
- Aumento de volume das articulações, dor e febre
- Proliferação óssea periosteal importante, com
aumento de volume

Osteopatia craniomandibular
- Animais jovens, com aumento de volume mandibular
- Doença dos Wests
- Neoproliferações ósseas irregulares em mandíbula

*Osteopatia Hipertrófica Pulmonar
- Lesão óssea secundária a lesões pulmonares
crônicas.
- Sinais radiográficos: Proliferação óssea em paliçada
bilateralmente.
