1 Laís Flauzino | CARDIOPAPERS
DOMINANDO OS 10 PADRÕES
DE ECG QUE MATAM

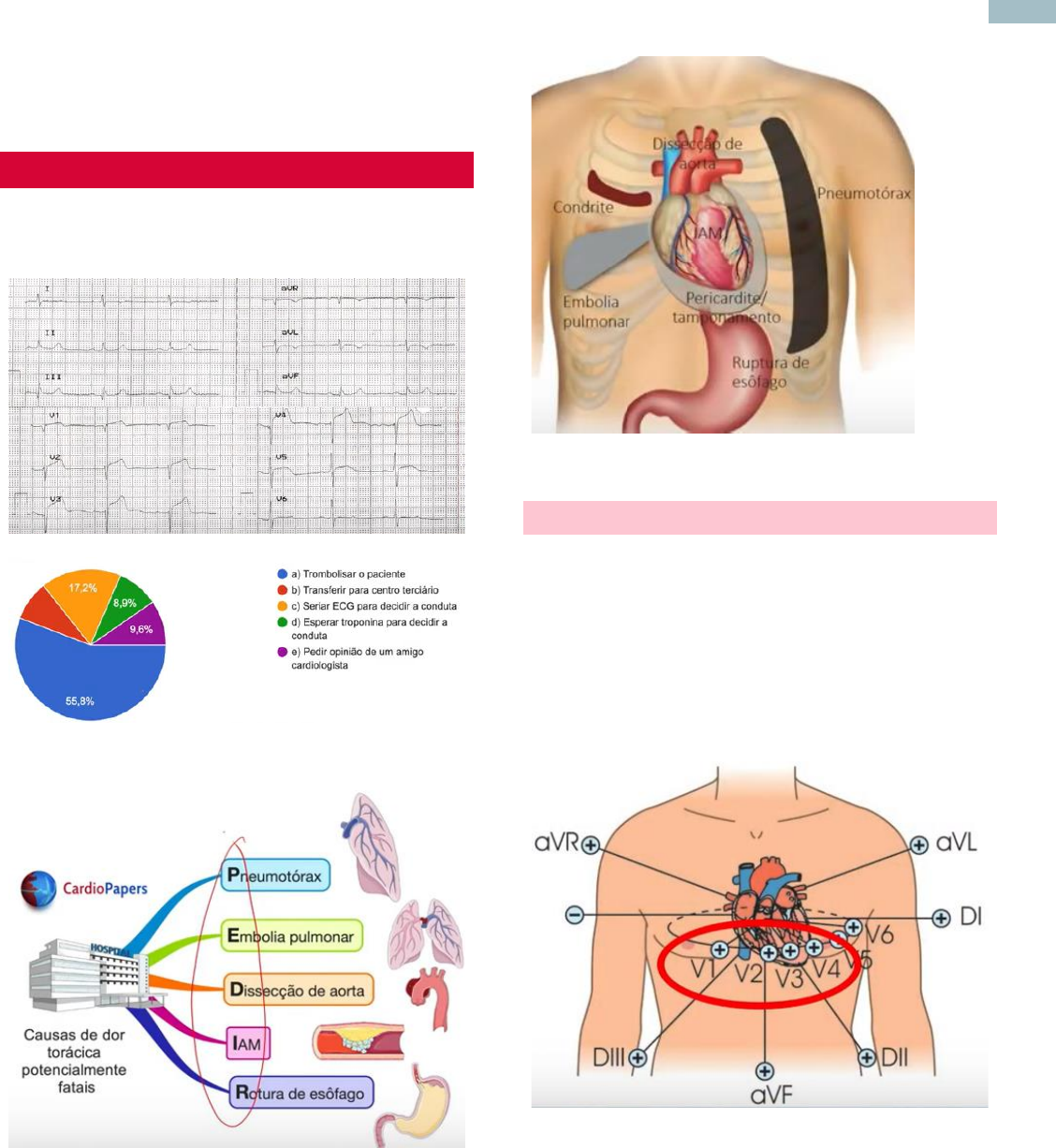

CASO 1:
Você está de plantão quando chega um homem de 60
anos na sala vermelha. À inspeção, desconfortável e
sudoreico. Relata dor torácica de início há 2 horas.
Sinais vitais ok. ECG:

Resultado da enquete do pré-teste:

Resposta correta é letra a. se vai trombolisar é pq é um
infarto com supra.


Se não identificar é PEDIR para o pct evoluir mal.



Tempo é vida.

DIAGNÓSTICO DE IAM COM SUPRA DE ST:
Dois pilares principais: quadro clínico e
eletrocardiograma.
Você não espera troponina para tratar um infarto com
supra pq a cada 1 minuto de espera são 11 dias de
vida a menos.

ECG no IAM com supra:
Supra de ponto J ≥ 1mm em pelo menos 2 derivações
contíguas.
Há exceções.

Derivações contíguas:
• DIII, aVF, DII
• V1, V2, V3, V4
• Avl e di


2 Laís Flauzino | CARDIOPAPERS

Supras maiores que 1 mm em várias derivações.

1° padrão de ECG que pode matar: IAM com supra de
ST.

Como diferenciar um supra de IAM de outras causas
de supra (pericardite, sobrecarga ventricular
esquerda etc)? aula de domingo.



CASO 2:
Mulher de 23 anos chega ao OS com quadro de
dispneia súbita. Neta comorbidades. Faz uso apenas
de anticoncepcional. Taquicardica e taquidispneica
ao exame físico.
ECG:

Resposta do pré-teste:

Trata-se de uma embolia pulmonar e o exame que
deveria ser escolhido é a angiotomografia de artérias
pulmonares.

Qual alteração de ECG mais comum no TEP
(tromboembolismo pulmonar)?
É taquicardia sinusal: FC > 100bpm.
Pode ter outras alterações: onda T invertida.

Qual alteração de ECG mais específica no TEP?
É S1Q3T3: olha pra D1 e vê uma onda S negativa, olha
para D3 e vê que tem uma onda Q maior que o
esperado com onda T invertida.




2° padrão de ECG que pode matar S1Q3T3 (TEP).

CASO 3:
Homem de 67 anos chega na emergência com
rebaixamento do nível de consciência. Tem histórico
de HAS e DM. Nas últimas semanas vinha usando
diclofenaco de sódio devido a lombocitalgia.
ECG:

3 Laís Flauzino | CARDIOPAPERS

Diagnóstico: hipercalemia.
Qual a sua próxima conduta? Gluconato de cálcio.
Resposta do pré-teste:



Essas alterações costumam aparecer geralmente
quando o potássio está acima de 6 (K = 6).


Onda T em tenda. QRS começa a alargar – a qualquer
momento o pct pode fazer arritmia fatal.


QRS mais alargado.


Ritmo pré-parada – meio agônico.

O gluconato não tira o potássio. Ele estabiliza, faz com
que o miocárdio fique menos arritmogênico e depois
você tem que tomar medidas para tirar o potássio da
célula.

Primeira alteração eletrocardiográfica da
hipercalemia = onda T apiculada.


Onda T apiculada. (simetria para cima)

Só IAM dá onda T apiculada? Não


Hipercalemia + ECG alterado = que conduta?
Cálcio IV.
Ele estabiliza a membrana.

3° padrão de ECG que mata: alterações típicas de
hipercalemia.

CASO 4:
Mulher de 70 anos chega na emergência com quadro
de dor epigástrica há horas.
Exame físico normal.
ECG:

4 Laís Flauzino | CARDIOPAPERS

Bloqueio de ramo esquerdo


Resposta correta: ECG não sugere IAM com artéria
fechada.

Como diagnosticar um IAM com artéria fechada no
pct com BRE?
Bloqueio de ramo esquerdo pode ser um análogo de
infarto com supra.

O supra diz que a artéria está completamente ocluída.


Um bloqueio do ramo esquerdo normal, que o pct
tenha a 10, 20 anos, nas derivações que o QRS estiver
predominantemente negativo, é esperado que
aconteça supra nesse segmento ST.
Da mesma forma é esperado o contrário – segmento
QRS positivo, ST para baixo (infra de ST).
Isso não é patológico. É infarto quando tem o inverso
disso – a concordância:
QRS positivo e ST positivo.

QRS negativo e infra de ST.

Bloqueio de ramo esquerdo estranho:


4° padrão de ECG que mata: bloqueio de ramo
esquerdo + critérios para artéria fechada.

Esse paciente não é para trombolisar.

CASO 5:
Paciente de 76 anos chega na emergência com
quadro de dor torácica típica, recorrente. HAS, DM,
DLP (dislipidêmico). ECG:


5 Laís Flauzino | CARDIOPAPERS

Resposta certa: indicaria cate em menos de 24h.

Nesse traçado, geralmente a gente tem uma
síndrome sem supra e artéria que está subocluida ou
com lesão relevante.


As artérias coronárias são epicárdicas. Então quando
há lesão de 90% dessa coronária, o músculo que é
acometido primeiro por isquemia é o que está no
subendocardio. Pois o músculo que está perto da
artéria ainda consegue pegar algo de oxigênio.

Isso acaba gerando um infra de ST.

Esse infra de ST quando está difuso – presente em 6,
7, 8 derivações no pct com dor torácica, pode ter uma
isquemia subcardica difusa e isso comumente está
relacionado com o tronco da coronária esquerda –
com lesão grave ou com lesão de várias artérias.

Dor torácica + infra difuso + supra de aVR = pensar
em isquemia subendocárdica difusa.
Dor típica + supra de aVR + infra de várias derivações?
Não fazer segundo antiplaquetário (pq o pct pode ter
que ir para cirurgia de revascularização miocárdica
nos próximos dias). Mandar para cate precoce.

Não trombolisar estes casos.
Artéria geralmente não está fechada. – o trombolítico
com artéria não fechada aumenta o risco de
sangramento intracraniano.

5° padrão de ECG que mata: infra difuso de ST +
supra de aVR.

CASO 6:
Mulher de 61 anos chega na emergência referindo
episódio de dor torácica de 20 min de duração
ocorrida há 4h.
Fica assintomática no hospital.
ECG:

Troponinas seriadas negativas.
Paciente recebe alta.
Após 7 h volta em PCR em FV.
O que aconteceu?

Esse padrão foi descrito em 1982

6 Laís Flauzino | CARDIOPAPERS



Onda T tem uma parte positiva e outra negativa.

75% dos pcts que não foram encaminhados para
revascularização evoluíram muito mal.

Há dois tipos de padrão:

Onda T positiva e negativa – síndrome de wellens.

Onda T bem negativa – síndrome de wellens tipo B.

Onda T invertida e simétrica? Sempre pensar em DAC
(Coronariopatia)



triangulo assimétrico
triangulo simétrico

Esse paciente foi para cate tinha lesão gravíssima.



7 Laís Flauzino | CARDIOPAPERS


Síndrome de Wellens? Mandar o mais rápido possível
para o cate.
Não trombolisar Wellens – pq normalmente a artéria
não está fechada e você coloca o pct em risco de
sangramento sem benefício.

6° padrão de ECG que mata: síndrome de Wellens.

CASO 7:
Mulher de 56 anos é trazida para a emergência com
quadro de cefaleia intensa súbita.
Chega torporosa na sala de emergência. ECG:

Onda T invertida e simétrica – indica síndrome
coronária típica. Mas olhando o quadro clínico, a
síndrome não deixa o pct torporoso.

Onda T negativa gigante= > 10mm.
Pensar em AVCh.
Só AVCh causa isso? Não, AVCi também. E outras
causas: Coronariopatia também:

Pct com miocardia hipertrófica.


7° padrão de ECG que mata: onda T invertida gigante
no AVCh.

CASO 8:
Homem de 73 anos com antecedente de câncer de
pulmão chega na emergência com dispneia aos
mínimos esforços e hipotensão.
ECG:

Baixa voltagem difusa. Eletro clássico de
tamponamento cardíaco.

O que é o Swinging heart? Imagem de
ecocardiograma com parte escura que é o derrame
pericárdico. Um derrame pericárdico muito grande
pode fazer com que o coração fique dançando de um
lado para o outro dentro do saco pericárdico.

O princípio do eletro: colocamos o eletrodo no corpo
do paciente e através da captação da energia elétrica
emitida ou conduzida pelo coração, a gente
consegue pensar em várias coisas que estão
acontecendo ali dentro.
Qualquer coisa que se interponha entre os eletrodos
nas derivações precordias e o coração, vai afastar os
dois objetos e diminui as voltagens.
Isso pode ser por obesidade, por DPOC
(hiperinsuflação pulmonar), pode serpor derrame
pericárdico.

Outra coisa que chama atenção é a alternância
elétrica.

8 Laís Flauzino | CARDIOPAPERS


Em V4: primeiro QRS apontando para cima, o
segundo para baixo e o terceiro QRS novamente para
cima – essa é a alternância.

8° padrão de ECG que mata: baixa voltagem +
swinging heart no tamponamento cardíaco.

CASO 9:
Paciente idoso é admitido com tosse produtiva e
diarreia. Ao exame: desidratado, febril, desorientado.
ECG:

Eletro de QT longo.
Que tipo de arritmia predisporia no pct?

Resposta certa: taquicardia ventricular polimórfica.

Iniciado levofloxacino (fluorquinolona) e feito
haloperidol (neuroléptico).
Subitamente evoluiu com:

Arritmia bem grave – taquicardia ventricular
polimórfica (torção das pontas).
O pct já tinha alteração de eletro importante,
provavelmente por potássio baixo (hipocalemia) que
pode predispor intervalo QT longo e intervalo QT
longo pode predispor arritmias.


Por que é importante medir o intervalo QTc?

Potencial de ação tem várias fases e a grande questão.
Fase 3 tem PRR – período refratário relativo. Se tiver
algum choque dado no momento errado, uma
extrassístole que caia no momento errado, isso pode
deflagrar arritmias potencialmente fatais.

Essa fase 3 do potencial de ação equivale a essa bola
vermelha (segunda metade da onda T).

Quanto maior essa segunda metade da onda T, maior
a chance de uma extrossístole cair nessa parte e
deflagrar um evento importante.

9 Laís Flauzino | CARDIOPAPERS

No final da onda T teve uma extrassístole que
deflagrou uma arritmia.

Como fazer uma rápida triagem para saber se o QTc
está aumentado?
Pega a distância de um QRS para o outro, divide no
meio = cortou a onda T no meio não está normal.


Quais as principais causas de QTc aumentado?

E outros

9° padrão de ECG que pode matar: QTc longo (>
500ms)

CASO 10:
ECG normalmente não descarta SCA (síndrome
coronariana aguda).
20% dos IAMs possuem ECG inicial normal. Por isso é
importante seriar o eletro (repetir o eletro) mesmo
com pct assintomático.

Pct com dor torácica típica e eletro normal – não pode
mandar pct para casa.

Eletro praticamente normal – alterações mínimas:
onda T meio achatada em aVR.
Minutos/Horas depois refaz o eletro:

Infra de ST difuso com supra de aVR.

10° padrão de ECG que pode matar: ECG normal
(mas pct com SCA).

DOMINANDO AS 7 ARRITMIAS
MAIS COMUNS NO PRONTO
SOCORRO:

Arritmia: fora do ritmo.
Primeira coisa é saber qual o ritmo é normal.
E qual o ritmo normal?

O nó sinusal fica no teto do átrio direito e é o maestro
do coração – é ele que conduz e produz o estimulo
inicial, elétrico do coração e vai jogar depois a energia
para passar pelo sistema de condução.
Ele joga o estimulo para baixo e para esquerda.

10 Laís Flauzino | CARDIOPAPERS


Como definir se o ritmo é sinusal:
Se o estímulo elétrico está vindo do nó sinusal para
baixo em direção ao ventrículo esquerdo, de fato ele
gera um vetor com essa direção (para baixo e para
esquerda). Assim sendo, o vetor está se aproximando
de DI e de AVF e por isso tem que ser positivo em DI
e em AVF. Mas só isso não garante que o ritmo é
sinusal.



Onda P positiva em DI e em AVF:


Onda P negativa em aVF – ou seja, não está indo pra
baixo como a gente esperaria, não é sinusal.


Quando a onda P é positiva em aVF e em DI posso
dizer que o ritmo é sinusal – mas nem sempre isso é
correto – pode ter alterações em QRS etc.

2° critério é a associação entre as ondas P e o QRS –
tem onda P depois tem QRS.

Se tiver esses dois critérios então: onda P que é
positiva em aVF e a cada onda P segue um QRS; posso
dizer que é sinusal? Ainda não.
Ex: tem onda P, tem QRS, mas as ondas P estão
diferentes – uma está negativa outra está apiculada. Se
a onda P está variando assim é pq hora o maestro está
em um lugar, outra em outro lugar e assim vai.


Existem 4 critérios no adulto para dizer que o ritmo é
sinusal:

11 Laís Flauzino | CARDIOPAPERS


Qualquer coisa que não seja um ritmo normal é uma
arritmia.

Esse ritmo é sinusal?

Sinusal sim. Olha as ondas P de mesma morfologia e
ondas P seguidas de QRS em DII.


Não é sinusal. Não tem onda P.

7 arritmias que você precisa saber na emergência:
Taquiarritmias de QRS estreito (tá surgindo acima dos
ventrículos):
• Taquicardia sinusal
• Taquicardia atrial
• Fibrilação atrial
• Flutter atrial
• Taquicardia por reentrada nodal
• Taquicardia ventricular
Bradiarritmias:
• Bloqueio atrioventricular

A FC fica entre 50 e 100. Então no adulto, por
definição frequência acima de 100 a gente considera
taqui e abaixo de 50 bradiarritmia.


Tem onda P, tem complexo QRS após ondas P. mas a
FC tá maior que 100: complexo QRS estreito, menor
que 3 quadradinhos.


Nesse caso o QRS tá alargado.

Quando estamos em frente a arritmias, uma das
classificações é:
• Taquicardias de QRS estreito (QRS com menos de
3 quadradinhos)
• Taquicardias de QRS largo (são as mais graves).


12 Laís Flauzino | CARDIOPAPERS

As arritmias que surgem lá de cima e descem essa via
central/rápida tendem a gerar um QRS estreito – pq a
condução está eficaz.
Já as arritmias que surgem do átrio esquerdo por
exemplo, já é mais lenta e pode gerar um QRS largo.

TAQUICARDIA SINUSAL:
Qual a taquiarritmia mais comum no PS?
É a taquicardia sinusal. (só FC acima de 100 e outros
critérios OK):

Pode ver em pct séptico, febril, desidratado,
hipovolêmico, com anemia etc. hipertireoidismo e
exercício físico também entra como causa.

Preciso tratar taquicardia sinusal?
Normalmente, não. Apenas tratar causa base (ex: dor,
febre).
Não trata com betabloqueador ou antagonista do
canal de sódio. Trata a causa da taquicardia – pct ta
com dor, trata a dor. Pct ta com febre, trata a febre se
tiver indicação de tratar a febre.


TAQUICARDIA ATRIAL:

Em DI não vê onda P. e em aVF tem onda P negativa,
em DII também. Ou seja, tem onda P, mas não é
sinusal.
O que deve estar acontecendo é: o maestro não está
no nó sinusal, tá aqui embaixo do átrio



Não tem onda P em D1, mas vejo onda P negativa em
aVF
Resultado do pré-teste:

Resposta: taquicardia atrial.


Onda P negativa em D1 e aVF (não é sinusal) e FC >
100.
Estamos diante de uma taquicardia não sinusal.


13 Laís Flauzino | CARDIOPAPERS

Onda P meio aplanada. aVF onda P negativa – ritmo
atrial.



O que pode causar taquicardia atrial: qualquer coisa
que sobrecarrega os átrios – pct tem insuficiência
mitral, hipertensão, diabetes, sobrecarrega átrio
esquerdo.

Como tratar uma taquicardia atrial?
Tratar a causa base do que está causando aquilo e
controlar a FC.



FIBRILAÇÃO ATRIAL:
Você está no PS quando trazem um paciente com
quadro de hemiparesia de surgimento há 7h.
Exame físico mostra pulso irregular.
ECG:

Fibrilação atrial.

Qual a taquiarritmia sustentada mais comum?
Sustentada é aquilo que fica um tempo maior
(diferente da taquicardia sinusal).

Fibrilação atrial é o seguinte: uma hora o ritmo é
disparado do átrio esquerdo, milissegundos depois
aparece outro ritmo em outro canto do átrio
esquerdo. Depois aparece outro de outro canto do
VE.
Por que isso acontece?

Alteração perto das veias pulmonares.



Paciente com FA? Sempre ir atrás das causas!

Muito importante reconhecer pois FA causa AVC.
Por que FA causa AVC? Pq o átrio esquerdo não está
contraindo adequadamente, está apenas fibrilando,
balançado e aí tem uma estase, tríade de Virchow

14 Laís Flauzino | CARDIOPAPERS
(hipercoagulabilidade, estase venosa e lesão
endotelial) – predisposição à formação de trombos,
tem formação de trombo no átrio esquerdo, esse
trombo cai na aorta e sobe para o SNC formando uma
embolia.

Taquicardia? QRS estreito? sem ondas P?
irregularmente irregular? Penseem FA.

Não vejo atividade atrial alguma na FA?
Pode ver

Não são ondas P, são ondas f – está tendo atividade
atrial

Qual a definição de FA com alta resposta ventricular?
Simplesmente passou de 100 é de alta resposta,
outras referencias é 120.



FLUTTER ATRIAL:
É o que mais passa batido.

Diferenças básicas:

Enquanto a FA surge do átrio esquerdo e o flutter
surge do átrio direito.

Aspecto em dente de serra (dente de tubarão) em
derivações inferiores = pensar em flutter



As ondas F podem estar “escondidas” no QRS



Taquicardia de QRS estreito e FC próxima de 150?
Sempre pensar em flutter.




TAQUICARDIA POR REENTRADA NODAL
Você está de plantão na UPA quando chega uma
mulher de 23 anos relatando palpitações há 2h. sente
pulsações no pescoço.

15 Laís Flauzino | CARDIOPAPERS
Diz que estava almoçando com os amigos quando
subitamente passou a ter o sintoma. Nega
comorbidades.
ECG:

O que essa paciente apresenta?
Tem TPSV
O que significa TPSV?
Taquicardia
Paroxística – contrário de sustentada, é o que surge de
uma hora para outra
Supra
Ventricular

*se o QRS é estreito está surgindo acima dos
ventrículos, por isso é supra.

Tem várias coisas que podem causar uma TPSV.
Taquicardia por reentrada nodal é a causa mais
comum de TPSV.
Do nó AV só tem uma via, mas em alguma
porcentagem da população existe duas vias e ai o
ritmo fica circulando gerando uma taquiarritmia –
dispara para átrio, dispara para ventrículo – estimula
as camaras várias vezes.


Como átrios e ventrículos são ativados quase
simultaneamente, a onda P’ fica dentro do QRS ou
logo após.
Costuma ser um ritmo regular – a distância de um QRS
para outro é a mesma.
O QRS é estreito – sensação acelerada (frog do sapo –
pulsação sentida)


Taquicardia + paroxística + regular + QRS estreito =
pensar em TRN

Como reverter?
Estimular o parassimpático – abaixar língua,
compressão carotídea – manobras vagais
Qual a manobra vagal mais eficaz? Manobra de
valsava modificada


E se essa manobra vagal não funcionar? medicações
como adenosina.

TAQUICARDIA VENTRICULAR:
Taquicardia com QRS estreito = supraventriculares
Taquicardia com QRS largo = ventriculares não – pode
ser duas coisas, pode estar surgindo do ventrículo,
mas também pode estar surgindo acima dos
ventrículos e quando chega na via rápida/estreita
encontra uma faixa bloqueada

80% das vezes a causa de taquicardia de QRS largo é
TV. Taquicardia ventricular





16 Laís Flauzino | CARDIOPAPERS

Taquicardia supraventricular – estimulo surgiu do átrio
esquerdo, desce no sentido dos ventrículos. Se pega
aVR, que é a derivação que fica como se fosse o
ombro, esse estímulo está se afastando de aVR, ou
seja, vai tender a gerar uma onda no QRS negativa.
Sugerindo uma taquicardia supraventricular.


Se for uma taquicardia surgindo na ponta do
ventrículo, o estimulo vai estar subindo, indo em
direção à aVR – complexo QRS já começa bem
positivo.

Se tiver R em aVR = TV.
Se não tiver R em aVR, não descarta TV.


Eletro com QRS largo – taquiarritmia com QRS largo.
Principal hipotse: taquicardia ventricular –
cardioversão elétrica.

BLOQUEIO ATRIOVENTRICULAR:
A função do nó atrioventricular é funcionar como sinal
de trânsito – e o sistema de estimulo elétrico acontece
numa velocidade muito rápida – se fosse tao rápido
assim os átrios e ventrículos iam contrair juntos, e isso
não é adequado – quando o átrio está contraindo o
ventrículo está relaxando. Quem faz com que eles não
contraiam juntos é o nó atrioventricular. O estímulo
chega no nó AV e fica lá por alguns milissegundos até
o ventrículo relaxar.
O AV pode dar defeito. Se não deixar estímulo algum
passar, acontece um bloqueio atrioventricular total.

Funcionando normalmente.


Ondas p de um lado e qrs de outro – totalmente
dissociado um com outro:

O nó sinusal está disparando – A onda P está
constante. Mas o QRS não está disparando.



DOMINANDO O ROTEIRO PARA
INTERPRETAR UM ECG:
Roteiro de 9 passos
Quando estiver frente a atividades com múltiplos
passos e em que erros podem ter resultados graves,
use checklists.

17 Laís Flauzino | CARDIOPAPERS

IDENTIFICAÇÃO E PADRONIZAÇÃO:
Quais são os dois primeiros passos para se interpretar
um ECG?
• Identificação: checar se é o exame do pct, saber
o biotipo (pct longelineo o eixo tende a apontar
para baixo, se for brevelineo o eixo tende a ficar
mais 0°), saber se é homem ou mulher

• Padronização – o eletro tem uma voltagem
padrão – o normal é o eletro estar com 25mm/s.
Ver a velocidade e ver o retângulo se está
pegando 10 quadrados de altura.



3° PASSO - RITMO E FC:


FC:

Várias formas para olhar FC.
O eletro com os 25mm/s – o traçado dura 10s, se
quiser saber a FC é só contar quantos complexos QRS
tem nos 10segundos e fazer uma regra de 3:

Tem 19 complexos QRS em 10 s (19 batimentos em
10s).
1 minuto = 60 segundos vai ter 6 vezes mais:


4° PASSO - ONDA P:
A gente sabe que a onda P acontece por conta da
despolarização dos átrios.

18 Laís Flauzino | CARDIOPAPERS

Os átrios são despolarizados levemente em tempos
diferentes – o átrio esquerdo começa um tempinho
depois. Mas no final das contas eles vão gerar uma
onda só que é a onda P na maioria das derivações.
Contudo, em V1 tem uma particularidade que a onda
P se separa e conseguimos separar o que é átrio
direito e o que é átrio esquerdo.


A primeira coisa a ver sobre a onda P é: tem
sobrecarga de átrio? Se tiver a onda P vai tender a ficar
maior que o normal.
Tem inúmeros critérios para sobrecarga atrial. Mas em
V1 conseguimos ver tanto a sobrecarga de AD quanto
de AE.
Através de V1 é possível diagnosticar-se sobrecarga
dos dois átrios.


Normalmente a parte positiva da onda P em V1, que
é o primeiro átrio que despolariza, o átrio direito pq o
nó sinusal está dentro do átrio direito. O normal é ter
uma amplitude de 1mm.
já nessa imagem, a onda P tem dois quadradinhos e
meio, então passou de um quadradinho já está
aumentada.

Então se a primeira parte, que é do átrio direito,
começou a crescer, então está alterado.

O átrio esquerdo, normalmente ela vai ocupar até um
quadradinho de duração e de amplitude:

Caso aumentado:

A duração tem 2 quadradinhos e a amplitude tem um
e um terço.

5° PASSO - INTERVALO PR:
A velocidade de condução do estímulo elétrico no
coração é muito rápido, então se não tivesse alguma
coisa que segurasse os átrios e ventrículos iriam bater
juntos. Quem segura é o nó atrioventricular para o
estímulo não passar muito rápido.
O retardo que o nó AV faz causa a linha do segmento
PR que separa a onda P do complexo QRS.

19 Laís Flauzino | CARDIOPAPERS


6° PASSO - COMPLEXO QRS:
• Progressão
• Eixo
• Cicatriz
• Amplitude
• Duração
• O
PECADO

PROGRESSÃO DE ONDA R:

Derivações precordiais vão de V1 a V6 – o normal é
ver a onda R pequenininha, crescendo e em V3 ou V4
a onda R que é positiva passa a ser maior que a onda
S, ou seja, tá mais positivo do que negativa e chega
em amplitude máxima em V5 e em V6 costuma
diminuir um pouquinho. Essa é uma progressão
normal de onda R:


Quando fugir do normal, pensar em mal
posicionamento dos eletrodos.

Estranho:

Provavelmente eletrodos trocados.

AMPLITUDE:
Ver se chama atenção a amplitude baixa ou alta do
QRS.
Amplitude normal:

Amplitude alterada:

Pct com sobrecarga de ventrículo esquerdo por
hipertensão mal controlada.


Dx: tamponamento -baixa voltagem e alternância
elétrica

SEGMENTO ST:

20 Laís Flauzino | CARDIOPAPERS
Normalmente está em cima da linha de base do
eletro.

Se o segmento estiver acima da linha de base tem um
supra de ST:

Se tiver abaixo tem infra de ST:


ECG no IAM com supra
Supra de ponto J maior ou igual a 1mm em pelomenos 2 derivações contíguas
Há exceções

9° PASSO -ONDA T:
Onda T apiculada – hipercalemia

Síndrome de Welline:


Ondas T invertidas e simétricas? Lembrar de DAC

Pode ter onda T invertida e ser fisiológico em 4
derivações: V1, aVR, D3 e aVL.

10° PASSO - INTERVALO QT:

Calcanhar de Aquiles.
Regra pra saber se o intervalo QT está aumentado ou
não:




CASO:
Mulher de 72 anos chega na sala de emergência
relatando dor torácica em repouso há 20 min.
HAS, DM, DLP.
ECG:

21 Laís Flauzino | CARDIOPAPERS

1° - identificação mulher no ps
2° padronização está correta: 25mm/s e retângulo ok
3° se trata de ritmo sinusal? onda P positiva em D1,
onda P positiva em aVF, a cada onda P se segue um
complexo QRS, ondas Os tem mesma morfologia
entre si. Então é ritmo sinusal. FC = 72bpm (12QRS
em D2 longa = 12 x 6 = 72bpm)
4° onda P normal
5° intervalo PR do começo da onda P até R tem menos
do que 5 quadradinhos
6° complexo QRS: progressão da onda R ok, duração
um pouquinho maior que o normal, deu 2,5
quadradinhos.
7° segmento ST: tem infra de ST em inúmeras
derivações e supra de ST em aVR
Esse padrão de dor torácica + infra difuso de ST +
supra de ST em aVR = pensar em isquemia
subendocárdica difusa. Não fazer segundo
antiplaquetário e mandar pct para cate precoce.
8° onda T: não chama muita atenção, estão meio
achatadas.
9° intervalo QT: não cortou onda T no meio.
Dx: isquemia de ventrículo esquerdo – precisa de
cateterismo.
Pct classificado como alto risco, deveria ir para cate
precoce.
Não trombolisar esse tipo de paciente.
