ATIVIDADE DE ARMAÇÃO

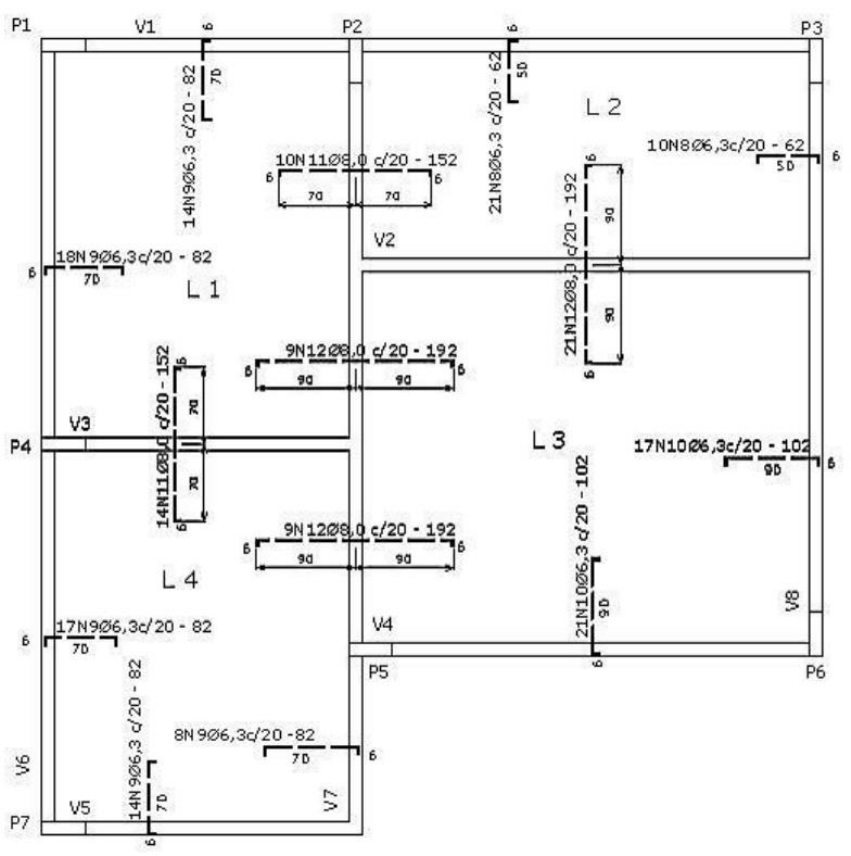

Fazer o cálculo de toda armação negativa abaixo, conforme informações do
projeto. Colocar o valor total por bitola de aço em um quadro resumo,
acrescentando 10% de perda.




















Na tabela mostrada abaixo foi realizado a caracterização das armaduras
mostrando a sua posição, bitola, comprimento, massa nominal e massa total de
cada armadura, definido entre a razão do comprimento, massa nominal e
quantidade.

Tabela 1 – Caracterização de armaduras

Posição Quantidade Bitola (mm)
Comprimento
(cm)
Massa Nominal
(kg/m)
Massa
(kg)
N8 10 6,3 62 0,245 1,6
N8 21 6,3 62 0,245 3,2
N9 18 6,3 82 0,245 3,6
N9 17 6,3 82 0,245 3,4
N9 8 6,3 82 0,245 1,6
N9 14 6,3 82 0,245 2,8
N9 14 6,3 82 0,245 2,8
N10 10 6,3 102 0,245 4,2
N10 21 6,3 102 0,245 5,2
N11 10 8,0 152 0,395 6,0
N11 14 8,0 152 0,395 8,4
N12 9 8,0 192 0,395 6,8
N12 9 8,0 192 0,395 6,8
N12 21 8,0 192 0,395 15,9

A segunda tabela mostra de maneira sucinta a massa total após o acréscimo
de 10% para as bitolas de 6,3 e 8,0 mm.

Tabela 2 – Quadro Resumo

Aço
Diâmetro
(mm)
Comprimento
Total (m)
Massa Total
(kg)
Massa Total
+ 10% (kg)
CA-50
6,3 7,4 28,47 31,32
8,0 8,8 43,99 48,39
Massa Total
(kg)
79,71
