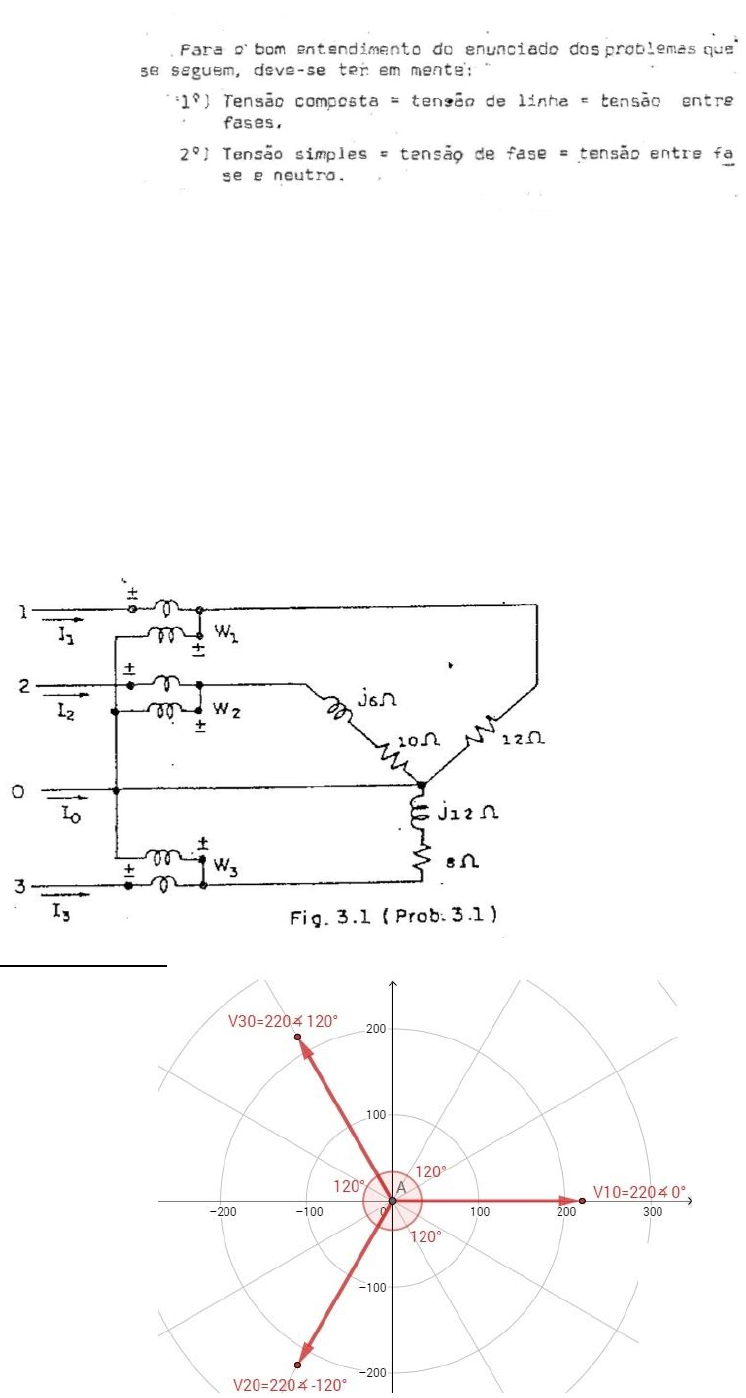

3.1 Na montagem da fig. 3.1 são dados:
a) Sequência das fases: �̂�𝟏𝟎, �̂�𝟐𝟎 𝒆 �̂�𝟑𝟎.
b) Tensões simples equilibradas e iguais a 𝟐𝟐𝟎 𝑽.
Pede-se calcular:
1°) As correntes �̂�𝟏, �̂�𝟐 𝒆 �̂�𝟑, em módulo e argumento, referidas á �̂�𝟏𝟎.
2°) As leituras dos respectivos wattímetros 𝑾𝟏,𝑾𝟐 𝒆 𝑾𝟑.
3°) As potências ativas 𝑷𝟏, 𝑷𝟐 𝒆 𝑷𝟑, respectivamente das cargas ligadas ás fases 1, 2 e 3, e
verificar se: 𝑾𝟏 + 𝑾𝟐 + 𝑾𝟑 = 𝑷𝟏 + 𝑷𝟐 + 𝑷𝟑.
4°) A potência ativa total 𝑷 da carga.
5°) O fator de potência da carga.

Diagrama fasorial:

�̂�1 = 12 = 12∡0° Ω �̂�2 = 10 + 𝑗6 = 11,66∡30,96° Ω �̂�3 = 8 + 𝑗12 = 14,42∡56,31° Ω

Cálculo das correntes:

No circuito em 𝑌 a corrente de linha é igual a corrente de fase, portanto basta identificar a
tensão que está sendo aplicada na carga e fazer:

𝐼1 =
�̂�10
�̂�1
=
220∡0°
12∡0°
= 𝟏𝟖, 𝟑𝟑∡𝟎° 𝑨
𝐼2 =
�̂�20
�̂�2
=
220∡ − 120°
11,66∡30,96°
= 𝟏𝟖, 𝟖𝟔∡ − 𝟏𝟓𝟎, 𝟗𝟔° 𝑨
𝐼3 =
�̂�30
�̂�3
=
220∡120°
14,42∡56,31°
= 𝟏𝟓, 𝟐𝟓∡𝟔𝟑, 𝟔𝟗° 𝑨

Leitura dos wattímetros:
𝑊1 = 𝑉10. 𝐼1. cos (�⃗� 10, 𝐼 1)
𝑊1 = 220.18,33. cos (0° − 0°)
𝑊1 = 𝟒𝟎𝟑𝟐, 𝟔 𝑾

𝑊2 = 𝑉20. 𝐼2. cos (�⃗� 20, 𝐼 2)
𝑊2 = 220.18,86. cos (−120° − (−150,96°))
𝑊2 = 𝟑𝟓𝟓𝟖, 𝟎𝟓 𝑾

𝑊3 = 𝑉30. 𝐼3. cos (�⃗� 30, 𝐼 3)
𝑊3 = 220.15,25. cos (120° − (63,69°))
𝑊3 = 𝟏𝟖𝟔𝟏, 𝟎𝟏𝟔 𝑾

Cálculo das potências ativas:
𝑃1 = 𝑉10. 𝐼1. cos (𝜃1)
𝑃1 = 220.18,33. cos (0°)
𝑃1 = 𝟒𝟎𝟑𝟐, 𝟔 𝑾

𝑃2 = 𝑉20. 𝐼2. cos (𝜃2)
𝑃2 = 220.18,86. cos(30,96°)
𝑃2 = 𝟑𝟓𝟓𝟖, 𝟎𝟓 𝑾

𝑃3 = 𝑉30. 𝐼3. cos (𝜃3)
𝑃3 = 220.15,25. cos (56,31° )
𝑃3 = 𝟏𝟖𝟔𝟏, 𝟎𝟏𝟔 𝑾

Potência ativa total:
𝑃𝑇 = 𝑃1 + 𝑃2 + 𝑃3
𝑃𝑇 = 4032,6 𝑊 + 3558,05 𝑊 + 1861,016 𝑊 = 𝟗𝟒𝟓𝟏, 𝟔𝟔 𝑾


Cálculo do fator de potência:

Como já temos o valor do P total basta calcular o Q total para encontrar o ângulo e calcular o
seu 𝑓. 𝑝 = cos (𝜃):

𝑄1 = 𝑉10. 𝐼1. sen(𝜃1)
𝑄1 = 220.18,33. sen (0°)
𝑄1 = 𝟎 𝑽𝑨𝒓

𝑄2 = 𝑉20. 𝐼2. sen (𝜃2)
𝑄2 = 220.18,86. sen(30,96°)
𝑄2 = 𝟐𝟏𝟑𝟒, 𝟓𝟏 𝑽𝑨𝒓

𝑄3 = 𝑉30. 𝐼3. sen (𝜃3)
𝑄3 = 220.15,25. sen (56,31° )
𝑄3 = 𝟐𝟕𝟗𝟏, 𝟓𝟑 𝑽𝑨𝒓

𝑄𝑇 = 𝑄1 + 𝑄2 + 𝑄3
𝑄𝑇 = 0 + 2134,51 𝑉𝐴𝑟 + 2791,53 𝑉𝐴𝑟 = 4926,04 𝑉𝐴𝑟

Agora pelo triângulo de potências calcula-se o ângulo da impedância representativa do circuito
por :

𝜃 = arctan (
𝑄𝑇
𝑃𝑇
) = arctan (
4926,04
9451,66
) = 27,53°
𝑓. 𝑝 = cos(𝜃) = cos(27,53°) = 𝟎, 𝟖𝟖𝟔𝟕 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)

Obs: o f.p é indutivo pois o ângulo da impedância representativa do circuito é positivo.
3.2 Na montagem da fig. 3.2 são dados:
a) Sequência das fases: �̂�𝟏𝟎, �̂�𝟐𝟎 𝒆 �̂�𝟑𝟎.
b) Tensões simples equilibradas e iguais a 𝟑𝟖𝟎 𝑽.
Pede-se calcular:
1°) As correntes �̂�𝟏, �̂�𝟐 𝒆 �̂�𝟑, em módulo e argumento, referidas á �̂�𝟏𝟎.
2°) As leituras dos respectivos wattímetros 𝑾𝟏,𝑾𝟐 𝒆 𝑾𝟑.
3°) As potências ativas 𝑷𝟏, 𝑷𝟐 𝒆 𝑷𝟑, respectivamente das cargas ligadas ás fases 1, 2 e 3, e
verificar se: 𝑾𝟏 + 𝑾𝟐 + 𝑾𝟑 = 𝑷𝟏 + 𝑷𝟐 + 𝑷𝟑.
4°) A potência ativa total 𝑷 da carga.
5°) O fator de potência da carga.

Diagrama fasorial:

�̂�1 = 10 + 𝑗20 = 22,36∡63,43° Ω �̂�2 = 12 − 𝑗10 = 15,62∡ − 39,8° Ω �̂�3 = 15 = 15∡0° Ω

Cálculo das correntes:

No circuito em 𝑌 a corrente de linha é igual a corrente de fase, portanto basta identificar a tensão
que está sendo aplicada na carga e fazer:

𝐼1 =
�̂�10
�̂�1
=
380
√3
∡0°
22,36∡63,43°
= 𝟗, 𝟖𝟏∡ − 𝟔𝟑, 𝟒𝟑° 𝑨
𝐼2 =
�̂�20
�̂�2
=
380
√3
∡ − 120°
15,62∡ − 39,8°
= 𝟏𝟒, 𝟎𝟓∡ − 𝟖𝟎, 𝟐° 𝑨
𝐼3 =
�̂�30
�̂�3
=
380
√3
∡120°
15∡0°
= 𝟏𝟒, 𝟔𝟐∡𝟏𝟐𝟎° 𝑨

Leitura dos wattímetros:
Obs: nos exercícios da lista, o sinal " ± " marca o lado de maior potencial da bobina de potencial
do wattímetro, no caso do wattímetro 𝑊1 sua bobina de potencial está ligada entre as fases 1 e 3
com o sinal " ± " indica a fase 1 como sendo a de maior potencial, portanto utilizamos a tensão de
linha 𝑈13 no cálculo da leitura do wattímetro.

𝑊1 = 𝑈13. 𝐼1. cos (�⃗⃗� 13, 𝐼 1)
𝑊1 = 380.9,81. cos (−30° − (−63,43°))
𝑊1 = 𝟑𝟏𝟏𝟏, 𝟎𝟕 𝑾

𝑊2 = 𝑈23. 𝐼2. cos (�⃗⃗� 23, 𝐼 2)
𝑊2 = 380.14,05. cos (−90° − (−80,2°))
𝑊2 = 𝟓𝟐𝟔𝟏, 𝟎𝟏 𝑾

A bobina de potencial do 𝑊3 está ligada entre as fases 0 e 3 com o sinal " ± " marcando a fase 0
como sendo a de maior potencial, senso assim usa-se a tensão de fase-neutro �̂�03 = −�̂�30 (como
não se pode ter módulo de fasor negativo, adiciona-se ou subtrai-se 180° do ângulo da tensão
�̂�03 =
380
√3
∡(120° − 180°) → �̂�03 =
380
√3
∡ − 60° 𝑉, observe o diagrama fasorial), a sua bobina de
corrente está na fase 0 logo, pela LCK têm-se:

𝐼0 = −(𝐼1 + 𝐼2 + 𝐼3) = −(9,81∡ − 63,43° + 14,05∡ − 80,2° + 14,62∡120°) = −(9,97∡ − 93,05°)
(Adicionando 180° ao ângulo)
𝐼0 = −(9,97∡ − 93,05°) = 9,97∡(−93,05° + 180°) = 9,97∡86,95° 𝐴

𝑊3 = 𝑉03. 𝐼0. cos (�⃗� 20, 𝐼 0)
𝑊3 =
380
√3
. 9,97. cos (−60° − (86,95°))
𝑊3 = −𝟏𝟖𝟑𝟑, 𝟒𝟐 𝑾
Cálculo das potências ativas:
𝑃1 = 𝑉10. 𝐼1. cos (𝜃1)
𝑃1 =
380
√3
. 9,81. cos (63,43°)
𝑃1 = 𝟗𝟔𝟐, 𝟔𝟖 𝑾

𝑃2 = 𝑉20. 𝐼2. cos (𝜃2)
𝑃2 =
380
√3
. 14,05. cos(−39,8°)
𝑃2 = 𝟐𝟑𝟔𝟖, 𝟐𝟏 𝑾

𝑃3 = 𝑉30. 𝐼3. cos (𝜃3)
𝑃3 =
380
√3
. 14,62. cos (0° )
𝑃3 = 𝟑𝟐𝟎𝟕, 𝟓𝟐 𝑾

Potência ativa total:
𝑃𝑇 = 𝑃1 + 𝑃2 + 𝑃3
𝑃𝑇 = 962,68 𝑊 + 3207,52 𝑊 + 2368,21 𝑊 = 𝟔𝟓𝟑𝟖, 𝟒𝟏 𝑾

Cálculo do fator de potência:
Como já temos o valor do P total basta calcular o Q total para encontrar o ângulo e calcular o seu
𝑓. 𝑝 = cos (𝜃):

𝑄1 = 𝑉10. 𝐼1. sen(𝜃1)
𝑄1 =
380
√3
. 9,81. sen (63,43°)
𝑄1 = 𝟏𝟗𝟐𝟒, 𝟗𝟒 𝑽𝑨𝒓

𝑄2 = 𝑉20. 𝐼2. sen (𝜃2)
𝑄2 =
380
√3
. 14,05. sen(−39,8°)
𝑄2 = −𝟏𝟗𝟕𝟑, 𝟏𝟐 𝑽𝑨𝒓

𝑄3 = 𝑉30. 𝐼3. sen (𝜃3)
𝑄3 =
380
√3
. 14,62. sen (0°)
𝑄3 = 𝟎 𝑽𝑨𝒓

𝑄𝑇 = 𝑄1 + 𝑄2 + 𝑄3
𝑄𝑇 = 1924,94 + −1973,12 𝑉𝐴𝑟 + 0 = −48,18 𝑉𝐴𝑟




Agora pelo triângulo de potências calcula-se o ângulo da impedância representativa do circuito
por :

𝜃 = arctan (
𝑄𝑇
𝑃𝑇
) = arctan (
= −48,18
6538,41
) = −0,42° ≅ 0°
𝑓. 𝑝 = cos(𝜃) = cos(0°) = 𝟏


3.3 Para medir a potência de uma carga trifásica equilibrada, alimentada através de um
circuito trifásico a 3 fios, emprega-se o método dos 2 wattímetros. O 𝟏°indica 𝟑 𝒌𝑾 e o 𝟐°
indica 𝟏 𝒌𝑾 depois de se inverter a sua bobina de potencial.
 Pede-se determinar:
 1°) A potência ativa da carga
Quando um dos wattímetros ler um valor negativo, significa que o fator de potência da carga é
menor que 0,5. Neste caso usa-se um artifício: inverte-se a bobina do wattímetro que estiver a
leitura negativa. Pelo enunciado, a bobina do segundo wattímetro foi invertida, o que indica
que sua real leitura foi de −1 𝑘𝑊.
Como neste caso foi utilizado o método dos dois wattímetros temos que 𝑃𝑇 = 𝑊1 + 𝑊2.

𝑃𝑇 = 𝑊1 + 𝑊2 = 3 + (−1) = 2 𝑘𝑊

 2°) O fator de potência da carga
Pelo método dos dois wattímetros temos:
-Ponto comum fase 1:
tan(𝜃) =
(𝑊1 − 𝑊2). √3
𝑊1 + 𝑊2
=
(3 − (−1)). √3
3 + (−1)
=
4
2
. √3 = 2. √3
𝑓. 𝑝 = cos(arctan(2. √3)) = cos(73,9°) = 𝟎, 𝟐𝟕𝟕𝟑

-Ponto comum fase 2:
tan(𝜃) =
(𝑊2 − 𝑊1). √3
𝑊1 + 𝑊2
=
(−1 − (3)). √3
3 + (−1)
=
−4
2
. √3 = −2. √3
𝑓. 𝑝 = cos(arctan(−2. √3)) = cos(−73,9°) = 𝟎, 𝟐𝟕𝟕𝟑

-Ponto comum fase 3:
tan(𝜃) =
(𝑊1 − 𝑊2). √3
𝑊1 + 𝑊2
(𝑐á𝑙𝑐𝑢𝑙𝑜 𝑠𝑒𝑚𝑒𝑙ℎ𝑎𝑛𝑡𝑒 𝑎𝑜 𝑑𝑜 𝑝𝑜𝑛𝑡𝑜 𝑐𝑜𝑚𝑢𝑛 𝑓𝑎𝑠𝑒 1)

Como não foi definido o ponto comum no enunciado, escolhemos qualquer uma das fórmulas.

𝒇. 𝒑 = 𝟎, 𝟐𝟕𝟕𝟑
3.4 A potência ativa de uma carga trifásica, equilibrada, é medida pelo método dos 2
wattímetros. O 1º indica 5 KW e o 2º, -1 KW.
Pede-se determinar:
1º) O fator de potência da carga.

tan 𝜃 =
𝑄
𝑃
=
√3. (𝑊1− 𝑊2)
𝑊1 + 𝑊2
=
√3. (5 − (−1))
5 + (−1)
=
√3. 6
4
=
3√3
2
= 2,598
𝜃 = tan−1 2,598 = 68,947°
𝐹. 𝑃 = cos 68,947° = 0,3592 indutivo (ângulo no 1º quadrante)

2º) Sabendo que a tensão entre fases é 380 V, calcular o valor da reatância capacitiva
que se deve introduzir em cada fase (isto é, ligada entre fase e neutro) para que o 1º
wattímetro indique toda a potência ativa da carga.

𝐸𝑚 𝑠𝑖𝑠𝑡𝑒𝑚𝑎𝑠 𝑡𝑟𝑖𝑓á𝑠𝑖𝑐𝑜𝑠 𝑒𝑞𝑢𝑖𝑙𝑖𝑏𝑟𝑎𝑑𝑜𝑠 𝑡𝑒𝑚𝑜𝑠 𝑊1 = 𝑈 × 𝐼 × cos(30 − 𝜃) 𝑒 𝑊2 = 𝑈 ×
𝐼 × cos(30 + 𝜃), para o 𝑊1 medir toda a potência ativa da carga devemos fazer 𝑊2 = 0,
para o 𝑊2 = 0 o 𝜃 deve ser um valor que torne cos(30 + 𝜃) = 0, como o cos(90) = 0
concluímos que:
30° + 𝜃 = 90°
𝜃 = 90° − 30°
𝜃 = 60°

Analisando os resultados 𝜃1 = 68,947°, 𝜃2 = 60° e o triângulo de potências abaixo
concluímos então que para 𝑊2 = 0 devemos retirar uma quantidade 𝑄𝑐 de energia
reativa 𝑄𝑐.

𝑄𝑐3∅ = 𝑄 − 𝑄
′ = 𝑃 × tan 𝜃1 − 𝑃 × tan 𝜃2
𝑄𝑐3∅ = 𝑃3∅ × (tan 𝜃1 − tan 𝜃2)
𝑄𝑐3∅ = 4000 × (tan 68,947 − tan 60°)
𝑄𝑐3∅ = 3463,41 𝑉𝑎𝑟

Com essa informação podemos calcular a reatância capacitiva que será colocada em cada
fase, mas para isso como o circuito é trifásico e equilibrado, a potência reativa capacitiva
por fase é
𝑄𝑐3∅
3
 , sendo assim temos que utilizar tensão de fase, logo:
𝑄𝑐 =
𝑉²
𝑋𝑐

𝑋𝑐 =
𝑉²
𝑄𝑐
=
(
380
√3
)
2
3463,41
3
= 41,69 𝑜ℎ𝑚𝑠/𝑓𝑎𝑠𝑒

3.5 Na montagem da figura 3.2 são dados:
a) Sequência das fases: �̂�𝟏𝟐, �̂�𝟐𝟑, e �̂�𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 380 V.
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á �̂�𝟏𝟐.
2º) As leituras dos respectivos wattímetros 𝑾𝟏e 𝑾𝟐.
3º) As potências ativas e 𝑷𝟏, 𝑷𝟐 e 𝑷𝟑, respectivamente das cargas ligadas entre 1 e 2, 2
e 3 e 3 e 1, e verificar se: 𝑾𝟏+𝑾𝟐 = 𝑷𝟏+𝑷𝟐 + 𝑷𝟑.
4º) A potência ativa total 𝑷 da carga.
5º) O fator de potência da carga.

Diagrama fasorial:







-Cálculo das correntes:

𝐼𝑍1 =
𝑈12
𝑍1
=
380∡0°
−𝑗50
=
380∡0°
50∡ − 90°
= 7,6∡90° 𝐴
𝐼𝑍2 =
𝑈23
𝑍2
=
380∡ − 120°
20 − 𝑗40
=
380∡ − 120°
44,72∡ − 63,43°
= 8,5∡ − 56,57° 𝐴
𝐼𝑍3 =
𝑈31
𝑍1
=
380∡120°
10 + 𝑗15
=
380∡120°
18,03∡56,31°
= 21,08∡63,69° 𝐴
𝐼1 = 𝐼𝑍1 − 𝐼𝑍3 = 14,66∡ − 129,59° 𝐴
𝐼2 = 𝐼𝑍2 − 𝐼𝑍1 = 15,42∡ − 72,32° 𝐴
𝐼3 = 𝐼𝑍3 − 𝐼𝑍2 = 26,40∡79,83° 𝐴

-Leitura dos wattímetros:

𝑊1 = 𝑈12 × 𝐼1 × cos(�⃗⃗� 12, 𝐼 1)
𝑊1 = 380 × 14,66 × cos(0° − (−129,59°))
𝑾𝟏 = −𝟑𝟓𝟓𝟎, 𝟐𝟏 𝑾
𝑊2 = 𝑈32 × 𝐼3 × cos(�⃗⃗� 32, 𝐼 3)

Usamos U32 pois a bobina de corrente está na fase 3, e pelo sinal ± a corrente flui no
wattímetro da fase 3 para a fase 2
𝑊2 = 380 × 26,40 × cos(60° − 79,83°)
𝑾𝟐 = 𝟗𝟒𝟑𝟕, 𝟏𝟒 𝑾

-Potências ativas:

𝑃1 = 𝑈12 × 𝐼𝑍1 × cos(𝜃1)
𝑃1 = 380 × 7,6 × cos(−90°)
𝑷𝟏 = 𝟎 𝑾
𝑃2 = 𝑈23 × 𝐼𝑍2 × cos(𝜃2)
𝑃2 = 380 × 8,5 × cos(−63,43°)
𝑷𝟐 = 𝟏𝟒𝟒𝟒, 𝟕𝟓 𝑾
𝑃3 = 𝑈31 × 𝐼𝑍3 × cos(𝜃3)
𝑃3 = 380 × 21,08 × cos(56,31°)
𝑷𝟑 = 𝟒𝟒𝟒𝟑, 𝟑𝟔 𝑾
𝑊1+𝑊2 = 𝑃1+𝑃2 + 𝑃3 (𝑆𝑒𝑛𝑡𝑒𝑛ç𝑎 𝑣𝑒𝑟𝑑𝑎𝑑𝑒𝑖𝑟𝑎!)
5886,93 ≅ 5888,11

- Potência ativa total:

𝑃1+𝑃2 + 𝑃3 = 5888,11 𝑊
- Fator de potência da carga:
𝑄1 = 𝑈12 × 𝐼𝑍1 × sin(𝜃1)
𝑄1 = 380 × 7,6 × sin(−90°)
𝑸𝟏 = −𝟐𝟖𝟖𝟖 𝑽𝒂𝒓
𝑄2 = 𝑈23 × 𝐼𝑍2 × sin(𝜃2)
𝑄2 = 380 × 8,5 × sin(−63,43°)
𝑸𝟐 = −𝟐𝟖𝟖𝟖, 𝟖𝟖 𝑽𝒂𝒓
𝑄3 = 𝑈31 × 𝐼𝑍3 × sin(𝜃3)
𝑄3 = 380 × 21,08 × sin(56,31°)
𝑸𝟑 = 𝟔𝟔𝟔𝟓, 𝟎𝟔 𝑽𝒂𝒓
𝑄 = 𝑄1 + 𝑄2 + 𝑄3
𝑄 = −2888 − 2888,88 + 6665,06
𝑄 = 888,18 𝑉𝑎𝑟



Descobrindo o valor de 𝜽:

tan 𝜃 =
𝑄
𝑃
=
888,18
5888,11
= 0,15

tan−1 𝜃 = 0,15 = 8,53°

𝐹. 𝑃 = cos 8,53° = 0,9889
3.6 Na montagem da figura 3.4 são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 380 V.
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á 𝑼𝟏𝟐.
2º) As leituras dos respectivos wattímetros 𝑾𝟏 e 𝑾𝟐.
3º) As potências ativas e 𝑷𝟏, 𝑷𝟐 e 𝑷𝟑, respectivamente das cargas 1, 2 e 3, e verificar se:
𝑾𝟏+𝑾𝟐 = 𝑷𝟏+𝑷𝟐 + 𝑷𝟑.
4º) A potência ativa total 𝑷 da carga.
5º) O fator de potência da carga.

Diagrama fasorial:












-Cálculo das correntes:
Devido a ausência do neutro no circuito com cargas em Y, primeiramente devemos
encontrar as tensões de fase nas cargas, de acordo com a montagem abaixo temos:

Para encontrar as tensões nas cargas usaremos o método do deslocamento do neutro
para encontrar a tensão 𝑉0, e depois fazer:

𝑉𝑍1 = 𝑉10 − 𝑉0
𝑉𝑍2 = 𝑉20 − 𝑉0
𝑉𝑍3 = 𝑉30 − 𝑉0

Pelo método do deslocamento do neutro temos:

𝑍1 = 22,36∡63,43° 𝑒 𝑌𝑍1 = 0,0447∡ − 63.43°
𝑍2 = 15,62∡ − 39,81° 𝑒 𝑌𝑍2 = 0,064∡39,81°
𝑍3 = 15∡0° 𝑒 𝑌𝑍3 = 0,066∡0°
𝑉0 =
𝑌𝑍1. 𝑉10 + 𝑌𝑍2. 𝑉20 + 𝑌𝑍3. 𝑉30
𝑌𝑍1 + 𝑌𝑍2 + 𝑌𝑍3

𝑉0 =
9,8∡ − 93,43° + 14,04∡ − 110,2° + 14,48∡0°
0,0447∡ − 63.43° + 0,064∡39,81° + 0,066∡0°

𝑉0 =
10,07∡ − 122,66°
0,135∡0,422°

𝑉0 = 74,59∡ − 123,08°



Calculando as tensões nas cargas:

𝑉𝑍1 = 𝑉10 − 𝑉0 = (
380
√3
∡ − 30°) − (74,59∡ − 123,08°) = 235,49∡ − 11,56° 𝑉
𝑉𝑍2 = 𝑉20 − 𝑉0 = (
380
√3
∡ − 150°) − (74,59∡ − 123,08°) = 156,57∡ − 162,46° 𝑉
𝑉𝑍3 = 𝑉30 − 𝑉0 = (
380
√3
∡90°) − (74,59∡ − 123,08°) = 284,82∡81,78° 𝑉

Encontrando o valor das correntes:

𝐼1 =
𝑉𝑍1
𝑍1
=
235,49∡ − 11,56°
22,36∡63,43°
= 𝟏𝟎, 𝟓𝟑∡ − 𝟕𝟓, 𝟎° 𝑨
𝐼2 =
𝑉𝑍2
𝑍2
=
156,57∡ − 162,46°
15,62∡ − 39,81°
= 𝟏𝟎, 𝟎𝟑∡ − 𝟏𝟐𝟐, 𝟔𝟓° 𝑨
𝐼3 =
𝑉𝑍3
𝑍3
=
284,82∡81,78°
15∡0°
= 𝟏𝟖. 𝟏∡𝟖𝟏, 𝟕𝟖° 𝑨





-Leitura dos wattímetros:

𝑊1 = 𝑈13 × 𝐼1 × cos(�⃗⃗� 13, 𝐼 1)
𝑊1 = 380 × 10,53 × cos(−60° − (−75,0°))
𝑾𝟏 = 𝟑𝟖𝟔𝟓, 𝟎𝟔 𝑾
𝑊2 = 𝑈23 × 𝐼2 × cos(�⃗⃗� 23, 𝐼 2)
𝑊2 = 380 × 10,02 × cos(−120° − (−122,65°))
𝑾𝟐 = 𝟑𝟖𝟎𝟕, 𝟑𝟐 𝑾

-Potências ativas:

𝑃1 = 𝑉𝑍1 × 𝐼1 × cos(𝜃1)
𝑃1 = 235,49 × 10,53 × cos(63,43°)
𝑷𝟏 = 𝟏𝟏𝟎𝟗, 𝟏𝟓𝑾
𝑃2 = 𝑉𝑍2 × 𝐼2 × cos(𝜃2)
𝑃2 = 156,57 × 10,03 × cos(−39,81°)
𝑷𝟐 = 𝟏𝟐𝟎𝟔, 𝟑𝟑 𝑾
𝑃3 = 𝑉𝑍3 × 𝐼3 × cos(𝜃3)
𝑃3 = 284,82 × 18.1 × cos(0°)
𝑷𝟑 = 𝟓𝟏𝟓𝟓, 𝟐𝟒 𝑾
𝑊1+𝑊2 + 𝑊3 = 𝑃1+𝑃2 + 𝑃3 (𝑆𝑒𝑛𝑡𝑒𝑛ç𝑎 𝑣𝑒𝑟𝑑𝑎𝑑𝑒𝑖𝑟𝑎!)
7626,03 ≅ 7470,72

- Potência ativa total:

𝑃1+𝑃2 + 𝑃3 = 7470,72 𝑊

- Fator de potência da carga:

𝑄1 = 𝑉𝑍1 × 𝐼1 × sin(𝜃1)
𝑄1 = 235,49 × 10,53 × sin(63,43°)
𝑸𝟏 = 𝟐𝟐𝟏𝟕, 𝟖𝟐 𝑽𝒂𝒓
𝑄2 = 𝑉𝑍2 × 𝐼2 × sin(𝜃2)
𝑄2 = 156,57 × 10,03 × sin(−39,81°)
𝑸𝟐 = −𝟏𝟎𝟎𝟓, 𝟒𝟑 𝑽𝒂𝒓
𝑄3 = 𝑉𝑍3 × 𝐼3 × sin(𝜃3)
𝑄3 = 284,82 × 18.1 × sin(0°)
𝑸𝟑 = 𝟎 𝑽𝒂𝒓
𝑄 = 𝑄1 + 𝑄2 + 𝑄3
𝑄 = 2217,82 − 1005,43 + 0
𝑄 = 1212,39 𝑉𝑎𝑟

Descobrindo o valor de 𝜽:

tan 𝜃 =
𝑄
𝑃
=
1212,39
7470,72
= 0,1622
tan−1 𝜃 = 0,1622 = 9,212°
𝐹. 𝑃 = cos 9,212° = 0,987 𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜 (â𝑛𝑔𝑢𝑙𝑜 𝑛𝑜 1º 𝑞𝑢𝑎𝑑𝑟𝑎𝑛𝑡𝑒)

3.7 A figura 3.5 representa uma fábrica em que são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 380 V.
c) Frequência 𝟔𝟎 𝑯𝒛.
d) 𝑳 = 𝟓 𝒍â𝒎𝒑𝒂𝒅𝒂𝒔 𝒅𝒆 𝟏𝟎𝟎 𝑾 𝒆𝒎 𝒄𝒂𝒅𝒂 𝒓𝒂𝒎𝒐
e) 𝑴𝟏 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟐 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟖𝟓 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟎.
f) 𝑴𝟐 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟏𝟎 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟕𝟓 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟑
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á �⃗⃗� 𝟏𝟎.
2º) As leituras dos respectivos wattímetros 𝑾𝟏 e 𝑾𝟐.
3º) As potências totais 𝑷 e reativa 𝑸.
4º) O fator de potência do conjunto.
5º) Antes das lâmpadas 𝑳, são ligados em estrela 3 capacitores (cada um ligado entre fase e
neutro) de 𝟏𝟑𝟓 microfarads cada um. Calcular o s novos valores de �̂�𝟏, �̂�𝟐e �̂�𝟑, em módulo e
argumento, referidas á �⃗⃗� 𝟏𝟎, e o novo fator de potência.

Diagrama fasorial:


Cálculo das correntes:5 lâmpadas de 100 W em cada ramo:
𝑃1∅ = 5.100 = 500 𝑊
𝑃3∅ = 3.5.100 = 1500 𝑊
𝑓. 𝑝 = cos(𝜃𝐿) = 1(o f.p é unitário pois
lâmpadas são cargas puramente resistivas)
𝜃𝐿 = 𝑎𝑟𝑐𝑜𝑠(1) = 0°

Para o cálculo da corrente podemos
encontrar de duas maneiras no caso das
lâmpadas neste circuito:

-Por potência monofásica, utilizando
somente a fase 1 do circuito fazemos:

𝑃 = 𝑈. 𝐼. cos (𝜃𝐿)
𝑃1∅ = 𝑉10. 𝐼1𝐿. cos (𝜃𝐿)
500 =
220
√3
. 𝐼1𝐿. 1
𝐼1𝐿 = 2,28

A fase da corrente pode ser obtida pelo
conceito:

𝜃𝐿 = ∡𝑉10 − ∡𝐼

Pelo diagrama fasorial temos:

0° − ∡𝐼 = 0°
∡𝐼 = 0°

Logo, 𝐼1𝐿 = 2,28∡0° 𝐴, como o circuito é
equilibrado, para obter o valor das outras
correntes que circulam pelo conjunto de
lâmpadas basta defasar a corrente 𝐼1𝐿 em
−120° para obter a corrente da fase 2 e
+120° para obter o valor da fase 3:

𝐼1𝐿 = 2,28∡0° 𝐴
𝐼2𝐿 = 2,28∡(0° − 120°)
𝐼2𝐿 == 2,28∡ − 120° 𝐴
𝐼3𝐿 = 2,28∡(0° + 120°) = 2,28∡120° 𝐴








-Por potência trifásica, para um circuito
equilibrado temos a fórmula:

𝑃3∅ = √3.𝑈. 𝐼1𝐿. cos (𝜃)
1500 = √3. 380. 𝐼1𝐿. 1
𝐼1𝐿 = 2,28 𝐴, mesmo valor obtido pelo
cálculo por potência monofásica. Utiliza-se
o mesmo método para encontrar a fase da
corrente.

Motor 𝑴𝟏:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 2𝑐𝑣 = 2.736 = 1472 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,65 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀1 = 𝑎𝑟𝑐𝑜𝑠(0,65) = 49,458° ≅ 49,46°

Pelo conceito de rendimento:

𝜂 =
𝑃𝑠𝑎í𝑑𝑎
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎


Neste caso a potência de entrada será a
potência fornecida pela fonte, e como um
motor é uma carga naturalmente
equilibrada e também é trifásico:

𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = √3.𝑈. 𝐼1𝑀1. cos (𝜃𝑀1)

Logo temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
1472
0,80
= √3. 380. 𝐼1𝑀1. 0,65
𝐼1𝑀1 = 4,3 𝐴

A fase da corrente pode ser obtida pelo
conceito:

𝜃𝑀1 = ∡𝑉10 − ∡𝐼

Pelo diagrama fasorial temos:

∡𝑉10 − ∡𝐼1𝑀1 = 𝜃𝑀1
0° − ∡𝐼1𝑀1 = 49,46°
∡𝐼1𝑀1 = −49,46°





As demais correntes 𝐼2𝑀1 e 𝐼3𝑀1 podem ser
encontradas da mesma forma que
encontramos 𝐼2𝐿 e 𝐼3𝐿, sendo assim temos:

𝐼1𝑀1 = 4,3∡ − 49,46° 𝐴
𝐼2𝑀1 = 4,3∡(−49,46° − 120°)
𝐼2𝑀1 = 4,3∡ − 169,46° 𝐴
𝐼3𝑀1 = 4,3∡(−49,46° + 120°)
𝐼3𝑀1 = 4,3∡70,54° 𝐴

Motor 𝑴𝟐:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 10𝑐𝑣 = 10.736 = 7360 𝑊
𝑓. 𝑝 = cos(𝜃𝑀2) = 0,75 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀2 = 𝑎𝑟𝑐𝑜𝑠(0,75) = 41,096° ≅ 41,41°

Como já sabemos, temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
7360
0,83
= √3. 380. 𝐼1𝑀2. 0,75
𝐼1𝑀2 = 17,96 𝐴

Como já sabemos, para encontrar o
argumento (ângulo), temos que:

𝜃𝑀2 = ∡𝑉10 − ∡𝐼1𝑀2
∡𝑉10 − ∡𝐼1𝑀2 = 𝜃𝑀2
0° − ∡𝐼1𝑀2 = 41,41°
∡𝐼1𝑀2 = −41,41°

As demais correntes 𝐼2𝑀2 e 𝐼3𝑀2 podem ser
encontradas da mesma forma que
encontramos 𝐼2𝐿 e 𝐼3𝐿, sendo assim temos:

𝐼1𝑀2 = 17,96 ∡ − 41,41° 𝐴
𝐼2𝑀2 = 17,96 ∡(−41,41° − 120°)
𝐼2𝑀2 = 17,96 ∡ − 169,46° 𝐴
𝐼3𝑀2 = 17,96 ∡(−41,41° + 120°)
𝐼3𝑀2 = 17,96 ∡70,54° 𝐴

As correntes 𝐼1, 𝐼2 e 𝐼3 podem ser
encontradas utilizando LCK na primeira
fase:
𝐼1 = 𝐼1𝐿 + 𝐼1𝑀1 + 𝐼1𝑀2

𝐼1 = 2,28∡0° + 4,3∡ − 49,46°
+17,96 ∡ − 41,41°

𝐼1 = 𝟐𝟑, 𝟗𝟒∡ − 𝟑𝟗, 𝟐𝟒° 𝑨
Da mesma forma, como o circuito é
equilibrado, basta defasar ±120° da
corrente da fase 1 para obter a corrente
que passa pelas fases 2 e 3.

𝐼2 = 23,94∡(−39,24° − 120°)
𝐼2 = 𝟐𝟑, 𝟗𝟒∡ − 𝟏𝟓𝟗, 𝟐𝟒° 𝑨
𝐼3 = 23,94∡(−39,24° + 120°)
𝐼3 = 𝟐𝟑, 𝟗𝟒∡𝟖𝟎, 𝟕𝟔° 𝑨

Leitura dos Wattímetros:

𝑊1 = 𝑈13. 𝐼1. cos (�⃗⃗� 13, 𝐼 1)
𝑊1 = 380.23,94. cos (−30° − (−39,24°))
𝑊1 = 𝟖𝟗𝟕𝟗, 𝟏𝟓 𝑾

𝑊2 = 𝑈23. 𝐼2. cos (�⃗⃗� 23, 𝐼 2)
𝑊2 = 380.23,94. cos (−90°
− (−159,24°))
𝑊2 = 𝟑𝟐𝟐𝟒, 𝟓𝟒 𝑾

Cálculo da potência ativa total:

𝜃 = 𝜃1 = 𝜃2 = 𝜃3 = ∡𝑉10 − ∡𝐼1
𝜃 = 0° − (−39,24°) = 39,24°

Para circuitos trifásicos equilibrados a
potência ativa total pode ser calculada
multiplicando por 3 a potência ativa da
fase 1, ou pela fórmula:

𝑃3∅ = √3.𝑈. 𝐼. cos (𝜃)
𝑃3∅ = √3. 380.23,94. cos (39,24°)
𝑃3∅ = 𝟏𝟐𝟐𝟎𝟑, 𝟕 𝑾

Cálculo da potência reativa total:

Da mesma forma, para a potência reativa
total temos:

𝑄3∅ = √3.𝑈. 𝐼. sen (𝜃)
𝑄3∅ = √3. 380.23,94. sen (39,24°)
𝑄3∅ = 𝟗𝟗𝟔𝟕, 𝟐𝟗 𝑽𝑨𝒓


Cálculo do fator de potência:

𝑓. 𝑝 = cos(𝜃) = cos(39,24°)
𝑓. 𝑝 = 𝟎, 𝟕𝟕𝟒𝟓 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)

Cálculo das correntes e do f.p após inserir
os capacitores:

Primeiramente encontramos a impedância
gerada pela capacitância dada de 135
microfarads:
𝑋𝐶 = −
1
𝜔. 𝐶
= −
1
377. 135.10−6

𝑋𝐶 = −19,65 → 𝑍𝐶 = 𝑗𝑥𝐶 = −𝑗19,65
𝑍𝐶 = 19,65∡ − 90° Ω

Utilizando a lei de ohm na fase um dos
capacitores temos:

𝐼1𝐶 =
𝑉10
𝑍𝐶
=
380
√3
∡0°
19,65∡ − 90°
= 11,16∡90° 𝐴

Aplicando LCK novamente na fase 1
encontramos a nova corrente:

𝐼1 = 𝐼1𝐿 + 𝐼1𝑀1 + 𝐼1𝑀2

𝐼1 = 2,28∡0° + 4,3∡ − 49,46° +
17,96 ∡ − 41,41° + 11,16∡90°

𝐼1 = 𝟏𝟖, 𝟗𝟔∡ − 𝟏𝟐, 𝟏𝟑° 𝑨

Como já sabemos:

𝐼2 = 18,96∡(−12,13° − 120°)
𝐼2 = 18,96∡ − 𝟏𝟑𝟐, 𝟏𝟑° 𝑨
𝐼3 = 18,96∡(−12,13° + 120°)
𝐼3 = 18,96∡𝟏𝟎𝟕, 𝟖𝟕° 𝑨

O novo f.p será:

𝜃 = 𝜃1 = 𝜃2 = 𝜃3 = ∡𝑉10 − ∡𝐼1
𝜃 = 0° − (−12,13°) = 12,13°
𝑓. 𝑝 = cos(𝜃) = cos(12,13°)
𝑓. 𝑝 = 𝟎, 𝟗𝟕𝟕𝟔 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)





















































3.8 A figura 3.6 representa uma fábrica em que são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 220 V.
c) 𝑳 = 𝟓 𝒍â𝒎𝒑𝒂𝒅𝒂𝒔 𝒅𝒆 𝟐𝟎𝟎 𝑾 𝒆𝒎 𝒄𝒂𝒅𝒂 𝒓𝒂𝒎𝒐
d) 𝑴 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟐 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟔𝟖 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟕𝟖.
e) 𝑴𝟏 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟓 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟕𝟐 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟏.
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á �⃗⃗� 𝟏𝟎.
2º) As leituras dos respectivos wattímetros 𝑾𝟏, 𝑾𝟐 e 𝑾𝟑.
3º) As potências totais: ativa 𝑷 e reativa 𝑸.
4º) O fator de potência do conjunto.

Diagrama fasorial:


Cálculo das correntes:

Lâmpadas:
Dados:

5 lâmpadas de 200 W em cada ramo:
𝑃1∅ = 5.200 = 1000 𝑊
𝑃3∅ = 3.5.200 = 3000 𝑊
𝑓. 𝑝 = cos(𝜃𝐿) = 1 (o f.p é unitário, pois
lâmpadas são cargas puramente resistivas)
𝜃𝐿 = 𝑎𝑟𝑐𝑜𝑠(1) = 0°

Para o cálculo da corrente podemos
encontrar de duas maneiras no caso das
lâmpadas neste circuito:

-Por potência monofásica, utilizando
somente a fase 1 do circuito fazemos:

𝑃 = 𝑈. 𝐼. cos (𝜃𝐿)
𝑃1∅ = 𝑉10. 𝐼1𝐿. cos (𝜃𝐿)
1000 =
220
√3
. 𝐼1𝐿. 1
𝐼1𝐿 = 7,87 𝐴
A fase da corrente pode ser obtida pelo
conceito:

𝜃𝐿 = ∡𝑉10 − ∡𝐼

Pelo diagrama fasorial temos:

0° − ∡𝐼 = 0°
∡𝐼 = 0°

Logo, 𝐼1𝐿 = 7,87∡0° 𝐴, como o circuito é
equilibrado, para obter o valor das outras
correntes que circulam pelo conjunto de
lâmpadas basta defasar a corrente 𝐼1𝐿 em
−120° para obter a corrente da fase 2 e
+120° para obter o valor da fase 3:

𝐼1𝐿 = 7,87∡0° 𝐴
𝐼2𝐿 = 7,87∡(0° − 120°)
𝐼2𝐿 = 7,87∡ − 120° 𝐴
𝐼3𝐿 = 7,87∡(0° + 120°) = 7,87∡120° 𝐴






-Por potência trifásica, para um circuito
equilibrado temos a fórmula:

𝑃3∅ = √3.𝑈. 𝐼1𝐿. cos (𝜃)
3000 = √3. 220. 𝐼1𝐿. 1
𝐼1𝐿 = 7,87𝐴, mesmo valor obtido pelo
cálculo por potência monofásica. Utiliza-se
o mesmo método para encontrar a fase da
corrente.

Motor 𝑴:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 2𝑐𝑣 = 2.736 = 1472 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,68 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀 = 𝑎𝑟𝑐𝑜𝑠(0,68) = 47,156° ≅ 47,16°

Pelo conceito de rendimento:

𝜂 =
𝑃𝑠𝑎í𝑑𝑎
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎


Neste caso já sabemos que a potência de
entrada será a potência fornecida pela
fonte, e que o motor é uma carga
equilibrada.
Em especial neste circuito podemos
calcular a corrente que passa pelos
motores 𝑀 de duas maneiras:

-Cálculo individual:
Analisando sobre qual tensão o motor estásendo alimentado e fazendo o cálculo da
corrente. Fazendo o cálculo com o terceiro
motor 𝑀 temos:

𝑃1∅ = 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = 𝑈12. 𝐼1𝑀. cos (𝜃𝑀)

Logo temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
1472
0,78
= 220. 𝐼1𝑀. 0,68
𝐼1𝑀 = 12,61 𝐴







A fase da corrente pode ser obtida pelo
conceito:

𝜃𝑀 = ∡𝑈12 − ∡𝐼1𝑀

Pelo diagrama fasorial temos:

∡𝑈12 − ∡𝐼1𝑀 = 𝜃𝑀
30° − ∡𝐼1𝑀 = 47,16°
∡𝐼1𝑀 = −17,16°

As demais correntes 𝐼2𝑀1 e 𝐼3𝑀1 podem ser
encontradas da mesma forma que
encontramos 𝐼2𝐿 e 𝐼3𝐿, sendo assim temos:

𝐼1𝑀 = 12,61∡ − 17,16°𝐴
𝐼2𝑀 = 12,61∡(−17,16° − 120°)
𝐼2𝑀 = 12,61∡ − 137,16° 𝐴
𝐼3𝑀 = 12,61∡(−17,16° + 120°)
𝐼3𝑀 = 12,61∡102,84° 𝐴

Obs: neste caso quando realizar LCK na
fase 1, observar o sentido da corrente em
cada motor!

-Organizando em um único motor em
delta:
Observando a ligação dos 3 motores 𝑀
percebe-se que, pela disposição de suas
ligações entre as fases 𝑈12, 𝑈23, e 𝑈31, e
por consumirem a mesma potência
podemos realizar o cálculo utilizando a
fórmula de potência ativa trifásica
equilibrada:

𝑃3∅ = 3.𝑃1∅ = 𝑃𝑠𝑎í𝑑𝑎
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = √3.𝑈. 𝐼1𝑀. cos (𝜃𝑀)
3.1472
0,78
= √3. 220. 𝐼1𝑀. 0,68
𝐼1𝑀 = 21,85 𝐴

A fase da corrente pode ser obtida pelo
conceito:

𝜃𝑀 = ∡𝑉10 − ∡𝐼1𝑀

Pelo diagrama fasorial temos:

∡𝑉10 − ∡𝐼1𝑀 = 𝜃𝑀
0° − ∡𝐼1𝑀 = 47,16°
∡𝐼1𝑀 = −47,16°

Como o circuito é equilibrado temos:

𝐼1𝑀 = 21,85∡ − 47,16°𝐴
𝐼2𝑀 = 21,85∡(−47,16° − 120°)
𝐼2𝑀 = 21,85∡ − 167,16° 𝐴
𝐼3𝑀 = 21,85∡(−47,16° + 120°)
𝐼3𝑀 = 21,85∡72,84° 𝐴

Motor 𝑴𝟏:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 5𝑐𝑣 = 5.736 = 3680 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,72 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀1 = 𝑎𝑟𝑐𝑜𝑠(0,72) = 43,9455° ≅ 43,95°

Como já sabemos, temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
3680
0,81
= √3. 220. 𝐼1𝑀1. 0,72
𝐼1𝑀1 = 16,56 𝐴

Como já sabemos, para encontrar o
argumento (ângulo), temos que:

𝜃𝑀1 = ∡𝑉10 − ∡𝐼1𝑀1
∡𝑉10 − ∡𝐼1𝑀1 = 43,95°
0° − ∡𝐼1𝑀1 = 43,95°
∡𝐼1𝑀1 = −43,95°

As demais correntes 𝐼2𝑀2 e 𝐼3𝑀2 podem ser
encontradas da mesma forma que
encontramos 𝐼2𝐿 e 𝐼3𝐿, sendo assim temos:

𝐼1𝑀1 = 16,56∡ − 43,95° 𝐴
𝐼2𝑀1 = 16,56∡(−43,95° − 120°)
𝐼2𝑀1 = 16,56∡ − 163,95° 𝐴
𝐼3𝑀1 = 16,56∡(−43,95° + 120°)
𝐼3𝑀1 = 16,56∡76,05° 𝐴










As correntes 𝐼1, 𝐼2 e 𝐼3 podem ser
encontradas utilizando LCK na primeira
fase:

-Com corrente do motor 𝑀 calculada
individualmente:

𝐼1 = 𝐼1𝐿 + 𝐼1𝑀 − 𝐼3𝑀 + 𝐼1𝑀1

𝐼1 = 7,87∡0° + 12,61∡ − 17,16°
−(12,61∡102,84°) + 16,56∡ − 43,95°
(subtrai-se 180° á fase de𝐼3𝑀)
𝐼1 = 7,87∡0° + 12,61∡ − 17,16°
+12,61∡ − 77,16° + 16,56∡ − 43,95°

𝐼1 = 𝟒𝟒, 𝟐𝟒∡ − 𝟑𝟖, 𝟒𝟓° 𝑨

-Com corrente do motor 𝑀 calculada como
um motor trifásico:

𝐼1 = 𝐼1𝐿 + 𝐼1𝑀 − 𝐼3𝑀 + 𝐼1𝑀1

𝐼1 = 7,87∡0° + 21,85∡ − 47,16°
+16,56∡ − 43,95°

𝐼1 = 𝟒𝟒, 𝟐𝟒∡ − 𝟑𝟖, 𝟒𝟓° 𝑨

Da mesma forma, como o circuito é
equilibrado, basta defasar ±120° da
corrente da fase 1 para obter a corrente
que passa pelas fases 2 e 3.

𝐼2 = 44,24∡(−38,45° − 120°)
𝐼2 = 𝟒𝟒, 𝟐𝟒∡ − 𝟏𝟓𝟖, 𝟒𝟓° 𝑨
𝐼3 = 44,24∡(−38,45° + 120°)
𝐼3 = 𝟒𝟒, 𝟐𝟒∡𝟖𝟏, 𝟓𝟓° 𝑨

Leitura dos Wattímetros:

𝑊1 = 𝑈13. 𝐼1. cos (�⃗⃗� 13, 𝐼 1)
𝑊1 = 220.44,24. cos (−30° − (−38,45°))
𝑊1 = 𝟗𝟔𝟐𝟕, 𝟏𝟒 𝑾

𝑊2 = 𝑈23. 𝐼2. cos (�⃗⃗� 23, 𝐼 2)
𝑊2 = 220.44,24. cos (−90° − (−158,45°))
𝑊2 = 𝟑𝟓𝟕𝟒, 𝟗𝟖 𝑾




𝑊3 = 𝑈21. 𝐼3. cos (�⃗⃗� 21, 𝐼 3)
𝑊3 = 220.44,24. cos (−150° − (81,55°))
𝑊3 = −𝟔𝟎𝟓𝟐, 𝟏𝟔 𝑽𝑨𝒓 (quando a tensão em
que está ligada a bobina de potencial forma
90° com a fase da bobina de corrente, este
wattímetro estará medindo potência reativa)

Cálculo da potência ativa total:

𝜃 = 𝜃1 = 𝜃2 = 𝜃3 = ∡𝑉10 − ∡𝐼1
𝜃 = 0° − (−38,45°) = 38,45°
Para circuitos trifásicos equilibrados a
potência ativa total pode ser calculada
multiplicando por 3 a potência ativa da
fase 1, ou pela fórmula:

𝑃3∅ = √3.𝑈. 𝐼. cos (𝜃)
𝑃3∅ = √3. 220.44,24. cos (38,45°)
𝑃3∅ = 𝟏𝟑𝟐𝟎𝟐, 𝟏𝟐 𝑾

Cálculo da potência reativa total:

Da mesma forma, para a potência reativa
total temos:

𝑄3∅ = √3.𝑈. 𝐼. sen (𝜃)
𝑄3∅ = √3. 220.44,24. sen (38,45°)
𝑄3∅ = 𝟏𝟎𝟒𝟖𝟐, 𝟔𝟓 𝑽𝑨𝒓

Cálculo do fator de potência:

𝑓. 𝑝 = cos(𝜃) = cos(38,45°)
𝑓. 𝑝 = 𝟎, 𝟕𝟖𝟑𝟏 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)











3.9 A figura 3.7 representa uma fábrica em que são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 380 V.
c) 𝑴𝟏 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟏𝟎 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟖𝟏 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟑.
d) 𝑴 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟐 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟕𝟎 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟕𝟑.
e) 𝑳 = 𝟓 𝒍â𝒎𝒑𝒂𝒅𝒂𝒔 𝒅𝒆 𝟐𝟎𝟎 𝑾 𝒆𝒎 𝒄𝒂𝒅𝒂 𝒓𝒂𝒎𝒐
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á �⃗⃗� 𝟏𝟎.
2º) As leituras dos respectivos wattímetros 𝑾𝟏, 𝑾𝟐, 𝑾𝟑, 𝑾𝟒 e 𝑾𝟓.

Diagrama fasorial:


Cálculo das correntes:

Motor 𝑴𝟏:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 10𝑐𝑣 = 10.736 = 7360 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,81 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀1 = 𝑎𝑟𝑐𝑜𝑠(0,81) = 35,904° ≅ 35,9°

Como já sabemos, temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
7360
0,83
= √3. 380. 𝐼1𝑀1. 0,81
𝐼1𝑀1 = 16,63 𝐴

Como já sabemos, para encontrar o
argumento (ângulo), temos que:

𝜃𝑀1 = ∡𝑉10 − ∡𝐼1𝑀1
∡𝑉10 − ∡𝐼1𝑀1 = 35,9°
0° − ∡𝐼1𝑀1 = 35,9°
∡𝐼1𝑀1 = −35,9°

As demais correntes 𝐼2𝑀1 e 𝐼3𝑀1 podem ser
encontradas defasando ±120° pois o motor
trifásico é uma carga equilibrada, sendo
assim temos:

𝐼1𝑀1 = 16,63∡ − 35,9°𝐴
𝐼2𝑀1 = 16,63∡(−35,9° − 120°)
𝐼2𝑀1 = 16,63∡ − 155,9° 𝐴
𝐼3𝑀1 = 16,63∡(−35,9° + 120°)
𝐼3𝑀1 = 16,63∡84,1° 𝐴

Motor 𝑴:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 2𝑐𝑣 = 2.736 = 1472 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,70 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀 = 𝑎𝑟𝑐𝑜𝑠(0,70) = 45,572° ≅ 45,57°

Pelo conceito de rendimento:

𝜂 =
𝑃𝑠𝑎í𝑑𝑎
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎


Neste caso já sabemos que a potência de
entrada será a potência fornecida pela
fonte, e que o motor é uma carga
equilibrada.
Em especial neste circuito podemos calcular
a corrente que passa pelos motores 𝑀 de
duas maneiras:

-Cálculo individual:
Analisando sobre qual tensão o motor está
sendo alimentado e fazendo o cálculo da
corrente. Fazendo o cálculo com o terceiro
motor 𝑀 temos:

𝑃1∅ = 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = 𝑉10. 𝐼1𝑀. cos (𝜃𝑀)

Logo temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
1472
0,73
=
380
√3
. 𝐼1𝑀1. 0,70
𝐼1𝑀1 = 13,13 𝐴

A fase da corrente pode ser obtida pelo
conceito:

𝜃𝑀 = ∡𝑉10 − ∡𝐼1𝑀

Pelo diagrama fasorial temos:

∡𝑉10 − ∡𝐼1𝑀 = 𝜃𝑀
0° − ∡𝐼1𝑀 = 45,57°
∡𝐼1𝑀 = −45,57°

𝐼1𝑀 = 13,13∡ − 45,57°𝐴

Para o quarto motor M, vamos definir:

𝐼1𝑀
′ = 13,13∡ − 45,57°𝐴

O cálculo para os demais motores M é
análogo, como todos estão sendo
alimentados por tensões de fase, e as
tensões de fase são defasadas de 120° uma
das outras, então basta fazer:

𝐼2𝑀 = 13,13∡(−45,57° − 120°)
𝐼2𝑀 = 13,13∡ − 165,57° 𝐴
𝐼3𝑀 = 13,13∡(−45,57° + 120°)
𝐼3𝑀 = 13,13∡74,43° 𝐴





-Organizando em um único motor em delta:
Observando a ligação dos 3 motores 𝑀
percebe-se que, pela disposição de suas
ligações entre as fases 𝑉10, 𝑉20, e 𝑉30, e por
consumirem a mesma potência podemos
realizar o cálculo utilizando a fórmula de
potência ativa trifásica equilibrada:

𝑃3∅ = 3.𝑃1∅ = 𝑃𝑠𝑎í𝑑𝑎
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = √3.𝑈. 𝐼1𝑀. cos (𝜃𝑀)
3.1472
0,73
= √3. 380. 𝐼1𝑀. 0,70
𝐼1𝑀 = 13,13 𝐴

Mesmo resultado numérico do cálculo
anterior.

Lâmpadas:
Dados:

5 lâmpadas de 200 W em cada ramo:
𝑃1∅ = 5.200 = 1000 𝑊
𝑃3∅ = 3.5.200 = 3000 𝑊
𝑓. 𝑝 = cos(𝜃𝐿) = 1 (o f.p é unitário, pois
lâmpadas são cargas puramente resistivas)
𝜃𝐿 = 𝑎𝑟𝑐𝑜𝑠(1) = 0°

Para o cálculo da corrente podemos
encontrarde duas maneiras no caso das
lâmpadas neste circuito:

-Por potência monofásica, utilizando
somente a fase 1 do circuito fazemos:

𝑃 = 𝑈. 𝐼. cos (𝜃𝐿)
𝑃1∅ = 𝑉10. 𝐼1𝐿. cos (𝜃𝐿)
1000 =
380
√3
. 𝐼1𝐿. 1
𝐼1𝐿 = 4,56 𝐴

A fase da corrente pode ser obtida pelo
conceito:

𝜃𝐿 = ∡𝑉10 − ∡𝐼

Pelo diagrama fasorial temos:

0° − ∡𝐼 = 0°
∡𝐼 = 0°

Logo, 𝐼1𝐿 = 4,56∡0° 𝐴, como o circuito é
equilibrado, para obter o valor das outras
correntes que circulam pelo conjunto de
lâmpadas basta defasar a corrente 𝐼1𝐿 em
−120° para obter a corrente da fase 2 e
+120° para obter o valor da fase 3:

𝐼1𝐿 = 4,56∡0° 𝐴
𝐼2𝐿 = 4,56∡(0° − 120°)
𝐼2𝐿 = 4,56∡ − 120° 𝐴
𝐼3𝐿 = 4,56∡(0° + 120°) = 4,56∡120° 𝐴

-Por potência trifásica, para um circuito
equilibrado temos a fórmula:

𝑃3∅ = √3.𝑈. 𝐼1𝐿. cos (𝜃)
3000 = √3. 220. 𝐼1𝐿. 1
𝐼1𝐿 = 4,56 𝐴, mesmo valor obtido pelo
cálculo por potência monofásica. Utiliza-se
o mesmo método para encontrar a fase da
corrente.

A corrente 𝐼1, pode ser encontrada
utilizando LCK na primeira fase:

-Com corrente do motor 𝑀 calculada
individualmente:

𝐼1 = 𝐼1𝑀 + 𝐼1𝑀
′ + 𝐼1𝐿 + 𝐼1𝑀1

𝐼1 = 13,13∡ − 45,57° + 13,13∡ − 45,57°
+4,56∡0° + 16,63∡ − 35,9°
𝐼1 = 𝟒𝟔, 𝟐𝟒∡ − 𝟑𝟖, 𝟎𝟓° 𝑨

Como há um quarto motor M na fase 1 do
circuito, o sistema se torna desequilibrado,
o que significa que não podemos encontrar
as demais correntes 𝐼2 e 𝐼3 apenas
defasando a corrente 𝐼1 de ±120°,
portanto:
𝐼2 = 𝐼2𝑀 + +𝐼2𝐿 + 𝐼2𝑀1
𝐼2 = 13,13∡ − 165,57° + 4,56∡ − 120°
+16,63∡ − 155,9°
𝐼2 = 𝟑𝟑, 𝟐𝟕∡ − 𝟏𝟓𝟓, 𝟏° 𝑨


𝐼3 = 𝐼3𝑀 + +𝐼3𝐿 + 𝐼3𝑀1
𝐼3 = 13,13∡74,43° + 4,56∡120°
+16,63∡84,1°
𝐼3 = 𝟑𝟑, 𝟐𝟕∡𝟖𝟒, 𝟏° 𝑨
Leitura dos Wattímetros:

𝑊1 = 𝑉10. 𝐼1. cos (�⃗� 10, 𝐼 1)
𝑊1 =
380
√3
. 46,24. cos (0° − (−38,05°))
𝑊1 = 𝟕𝟗𝟖𝟖, 𝟕 𝑾

𝑊2 = 𝑉20. 𝐼2. cos (�⃗� 20, 𝐼 2)
𝑊2 =
380
√3
. 33,27. cos (−120° − (−155,1° ))
𝑊2 =
380
√3
. 33,27. cos (35,1°)
𝑊2 = 𝟓𝟗𝟕𝟏, 𝟖𝟒 𝑾

𝑊3 = 𝑉30. 𝐼3. cos (�⃗� 30, 𝐼 3)
𝑊3 =
380
√3
. 33,27. cos (120° − (84,1°))
𝑊3 =
380
√3
. 33,27. cos (35,1°)
𝑊3 = 𝟓𝟗𝟕𝟏, 𝟖𝟒 𝑾
𝑊4 = 𝑈13. 𝐼1
" . cos (�⃗⃗� 13, 𝐼1
"⃗⃗ )
A corrente que passa pela bobina de corrente
do 𝑊4 é diferente de 𝐼1 pois há apenas duas
cargas após a bobina:
𝐼1
" = 𝐼1𝐿 + 𝐼1𝑀1
𝐼1
" = 4,56∡0° + 16,63∡ − 35,9°
𝐼1
" = 20,5∡ − 28,4° 𝐴

𝑊4 = 380.20,5. cos (−30° − (−28,4°))
𝑊4 = 𝟕𝟕𝟖𝟔, 𝟗𝟔 𝑾
𝑊5 = 𝑈23. 𝐼2
" . cos (�⃗⃗� 23, 𝐼2
"⃗⃗⃗ )
Analogamente a bobina do 𝑊4 a bobina do
𝑊5 tem somente duas cargas do circuito após
ela:
𝐼2
" = 𝐼2𝐿 + 𝐼2𝑀1
𝐼2
" = 4,56∡ − 120° + 16,63∡ − 155,9°
𝐼2
" = 20,5∡ − 148,4° 𝐴
𝑊5 = 380.20,5. cos (−90° − (−148,4° ))
𝑊5 = 𝟒𝟎𝟖𝟏, 𝟖𝟓 𝑾

3.10 A figura 3.8 representa uma fábrica em que são dados:
a) Sequência das fases: 𝑽𝟏𝟎, 𝑽𝟐𝟎, e 𝑽𝟑𝟎.
b) Tensões compostas equilibradas e iguais a 380 V.
c) Frequência: 𝟔𝟎 𝑯𝒛
d) 𝑴𝟏 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟏𝟎 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟖𝟏 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟑.
e) 𝑨 = 𝒄𝒂𝒓𝒈𝒂 𝒅𝒆 𝟕, 𝟔𝟖 𝒌𝑾, 𝒇. 𝒑 = 𝟎, 𝟖𝟔𝟔 𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐.
f) 𝑩 = 𝒄𝒂𝒓𝒈𝒂 𝒅𝒆 𝟏𝟐, 𝟓 𝒌𝑾, 𝒇. 𝒑 = 𝟎, 𝟖𝟔𝟔 𝒄𝒂𝒑𝒂𝒄𝒊𝒕𝒊𝒗𝒐 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟑.
g) 𝑨 = 𝒄𝒂𝒓𝒈𝒂 𝒅𝒆 𝟏𝟎, 𝟖 𝒌𝑾, 𝒇. 𝒑 = 𝟏.
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á �⃗⃗� 𝟏𝟎.
2º) As leituras dos respectivos wattímetros 𝑾𝟏, 𝑾𝟐 e 𝑾𝟑.

Diagrama fasorial:

Cálculo das correntes:

Carga 𝑨:
Dados:
𝑓. 𝑝 = cos(𝜃𝐴) = 0,866 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝐴 = 𝑎𝑟𝑐𝑜𝑠(0,866) = 30,0029° ≅ 30°

A carga é monofásica, alimentada por uma
tensão de fase 𝑉30.

𝑃1∅ = 𝑉30. 𝐼𝐴. cos (𝜃𝐴)
7680 =
380
√3
. 𝐼𝐴. 0,866
𝐼𝐴 = 40,42 𝐴

Como já sabemos:

𝜃𝐴 = ∡𝑉30 − ∡𝐼𝐴
∡𝑉30 − ∡𝐼𝐴 = 𝜃𝐴
120° − ∡𝐼𝐴 = 30°
∡𝐼𝐴 = −90°

𝐼𝐴 = 40,42∡90° 𝐴

Carga 𝑩:
Dados:
𝑓. 𝑝 = cos(𝜃𝐵) = 0,866 (𝑐𝑎𝑝𝑎𝑐𝑖𝑡𝑖𝑣𝑜)
𝜃𝐴 = 𝑎𝑟𝑐𝑜𝑠(0,866) = −30,0029° ≅ −30°
(ângulo negativo por ter característica
capacitiva)

A carga é monofásica, alimentada por uma
tensão de fase 𝑉20.

𝑃1∅ = 𝑉20. 𝐼𝐵. cos (𝜃𝐵)
12500 =
380
√3
. 𝐼𝐵. 0,866
𝐼𝐵 = 65,79 𝐴

Como já sabemos:

𝜃𝐵 = ∡𝑉20 − ∡𝐼𝐵
∡𝑉20 − ∡𝐼𝐵 = 𝜃𝐵
−120° − ∡𝐼𝐵 = −30°
∡𝐼𝐵 = −90°

𝐼𝐵 = 65,79∡ − 90° 𝐴



Carga 𝑪:
Dados:
𝑓. 𝑝 = cos(𝜃𝐶) = 1
𝜃𝐶 = 𝑎𝑟𝑐𝑜𝑠(1) = 0°
(ângulo 0° por ter característica puramente
resistiva)

A carga é monofásica, alimentada por uma
tensão de fase 𝑉10.

𝑃1∅ = 𝑉10. 𝐼𝐶 . cos (𝜃𝐵)
10800 =
380
√3
. 𝐼𝐶 . 1
𝐼𝐶 = 49,23 𝐴

Como já sabemos:

𝜃𝐶 = ∡𝑉10 − ∡𝐼𝐶
∡𝑉10 − ∡𝐼𝐶 = 𝜃𝐶
0° − ∡𝐼𝐶 = 0°
∡𝐼𝐶 = 0°

𝐼𝐶 = 49,23∡0° 𝐴

Motor 𝑴𝟏:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 75 𝑐𝑣 = 75.736 = 55200 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,85 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀1 = 𝑎𝑟𝑐𝑜𝑠(0,85) = 31,788° ≅ 31,79°

O motor é trifásico, temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
55200
0,83
= √3. 380. 𝐼1𝑀1. 0,85
𝐼1𝑀1 = 118,87 𝐴

Como já sabemos, para encontrar o
argumento (ângulo), temos que:

𝜃𝑀1 = ∡𝑉10 − ∡𝐼1𝑀1
∡𝑉10 − ∡𝐼1𝑀1 = 31,79°
0° − ∡𝐼1𝑀1 = 31,79°
∡𝐼1𝑀1 = −31,79°

𝐼1𝑀1 = 118,87∡ − 31,79°𝐴




As demais correntes 𝐼2𝑀1 e 𝐼3𝑀1 podem ser
encontradas defasando ±120°, pois o motor
trifásico é uma carga equilibrada, sendo
assim temos:

𝐼1𝑀1 = 118,87∡ − 31,79°𝐴
𝐼2𝑀1 = 118,87∡(−31,79° − 120°)
𝐼2𝑀1 = 118,87∡ − 151,79° 𝐴
𝐼3𝑀1 = 118,87∡(−31,79° + 120°)
𝐼3𝑀1 = 118,87∡88,21° 𝐴

A corrente 𝐼1, pode ser encontrada utilizando
LCK na primeira fase:
𝐼1 = 𝐼𝐶 + 𝐼𝑀1
𝐼1 = 49,23∡0° + 118,87∡ − 31,79°
𝐼1 = 𝟏𝟔𝟐, 𝟕𝟗∡ − 𝟐𝟐, 𝟔𝟐° 𝑨

A corrente 𝐼2, pode ser encontrada utilizando
LCK na segunda fase:
𝐼2 = 𝐼𝐵 + 𝐼2𝑀1
𝐼2 = 65,79∡ − 90° + 118,87∡ − 151,79°
𝐼2 = 𝟏𝟔𝟎, 𝟕𝟖∡ − 𝟏𝟑𝟎, 𝟔𝟓° 𝑨

A corrente 𝐼3, pode ser encontrada utilizando
LCK na segunda fase:
𝐼3 = 𝐼𝐴 + 𝐼3𝑀1
𝐼3 = 40,42∡90° + 118,87∡88,21°
𝐼3 = 𝟏𝟓𝟗, 𝟐𝟕∡𝟖𝟖, 𝟔𝟔° 𝑨

Leitura dos Wattímetros:

𝑊1 = 𝑈23. 𝐼1
" . cos (�⃗� 20, 𝐼1
"⃗⃗ )
A corrente que passa pela bobina de corrente
do 𝑊1 é diferente de 𝐼1 pois há apenas uma
carga após a bobina:
𝐼1
" = 𝐼1𝑀1 = 118,87∡ − 31,79° 𝐴

𝑊1 = 380.118,87. cos (−90° − (−31,79°))
𝑊1 = 𝟐𝟑𝟕𝟗𝟔, 𝟐 𝑽𝑨𝒓 (Quando a bobina de
potencial está defasada de 90° da fase em que
está ligada a bobina de corrente, este
wattímetro mede potência reativa)

𝑊2 = 𝑉20. 𝐼2. cos (�⃗� 20, 𝐼 1)
𝑊2 =
380
√3
. 160,78. cos (−120° − (−130,65°))
𝑊2 = 𝟑𝟒𝟔𝟔𝟔, 𝟑𝟗 𝑾

𝑊3 = 𝑉30. 𝐼3. cos (�⃗� 30, 𝐼 1)
𝑊3 =
380
√3
. 159,27. cos (120° − (88,66°))
𝑊3 = 𝟐𝟗𝟖𝟒𝟒, 𝟒𝟒 𝑾

3.11 Na montagem da Fig. 3.9 são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 380 V.
c) 𝑹 = 𝟖𝟎 𝒐𝒉𝒎𝒔 e 𝒁 = 𝟏𝟎 + 𝒋𝟖
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á 𝑼𝟏𝟐.
2º) As leituras dos respectivos wattímetros 𝑾𝟏, 𝑾𝟐 e 𝑾𝟑.
3º) As potências totais: ativa 𝑷 e reativa 𝑸.
4º) O fator de potência do conjunto.


Diagrama fasorial:

Cálculo das correntes:

Carga 𝒁:
Dados:
𝑍∆ = 10 + 𝑗8 = 12,8∡38,66° Ω

Em uma carga equilibrada:
𝑍𝑌 =
𝑍∆
3

𝑍𝑌 =
12,8∡38,66°
3
= 4,26∡38,66° Ω
(transforma-se a carga delta em carga Y para
facilitar o cálculo elétrico das correntes na carga Z)

Dessa forma, a carga em Y estará sendo
alimentada diretamente por uma tensão de fase:
𝐼1𝑍𝑦 =
𝑉10
𝑍𝑌
=
380
√3
∡ − 30°
4,26∡38,66°

𝐼1𝑍𝑦 = 51,5∡ − 68,66° 𝐴
𝐼2𝑍𝑦 =
𝑉10
𝑍𝑌
=
380
√3
∡ − 150°
4,26∡38,66°

𝐼2𝑍𝑦 = 51,5∡171,34° 𝐴

𝐼3𝑍𝑦 =
𝑉10
𝑍𝑌
=
380
√3
∡90°
4,26∡38,66°

𝐼3𝑍𝑦 = 51,5∡51,34° 𝐴

Carga 𝑹:

A carga está sendo alimentada diretamente por
tensão de fase:𝐼1𝑅 =
𝑉10
𝑅
=
380
√3
∡ − 30°
80

𝐼1𝑅 = 2,74∡ − 30° 𝐴

𝐼2𝑅 =
𝑉10
𝑅
=
380
√3
∡ − 150°
80

𝐼2𝑅 = 2,74∡ − 150° 𝐴

𝐼3𝑅 =
𝑉10
𝑅
=
380
√3
∡90°
80

𝐼3𝑅 = 2,74∡90° 𝐴

A corrente 𝐼1, pode ser encontrada utilizando LCK
na primeira fase:
𝐼1 = 𝐼1𝑍𝑦 + 𝐼1𝑅
𝐼1 = 51,5∡ − 68,66° + 2,74∡ − 30°
𝐼1 = 𝟓𝟑, 𝟔𝟔∡ − 𝟔𝟔, 𝟖𝟑° 𝑨

𝐼2 = 𝐼2𝑍𝑦 + 𝐼2𝑅
𝐼2 = 51,5∡171,34° + 2,74∡ − 150°
𝐼2 = 𝟓𝟑, 𝟔𝟔∡𝟏𝟕𝟑, 𝟏𝟕° 𝑨

𝐼3 = 𝐼3𝑍𝑦 + 𝐼3𝑅
𝐼3 = 51,5∡51,34° + 2,74∡90°
𝐼3 = 𝟓𝟑, 𝟔𝟔∡𝟓𝟑, 𝟏𝟕° 𝑨

Leitura dos Wattímetros:

𝑊1 = 𝑈13. 𝐼1. cos (�⃗⃗� 13, 𝐼 1)
𝑊1 = 380.53,66. cos (−60° − (−66,83°))
𝑊1 = 𝟐𝟎𝟐𝟒𝟔, 𝟎𝟗 𝑾

𝑊2 = 𝑈23. 𝐼2. cos (�⃗⃗� 23, 𝐼 2)
𝑊2 = 380.53,66. cos (−120° − (173,17°))
𝑊2 = 𝟖𝟎𝟐𝟐, 𝟗𝟕 𝑾

𝑊3 = 𝑈23. 𝐼1. cos (�⃗⃗� 21, 𝐼 3)
𝑊3 = 380.53,66. cos (−120° − (−66,83°))
𝑊3 = 𝟏𝟐𝟐𝟐𝟑, 𝟏𝟏 𝑽𝑨𝒓

Para obtenção das potencias ativa e reativa totais,
podemos calcular de duas formas:

-Aproveitando a disposição dos wattímetros 1 e 2,
podemos adotar o método dos dois wattímetros,
pois o circuito possui 3 fios e as bobinas de
potencial tem a uma ligação na fase 3 em comum:
𝑃𝑇 = 𝑊1 + 𝑊2 = 20246,09 + 8022,97
𝑃𝑇 = 𝟐𝟖𝟐𝟔𝟗. 𝟎𝟔 𝑾

𝑄𝑇 = (𝑊1 − 𝑊2). √3 = (20246,09 + 8022,97). √3
𝑄𝑇 = 𝟐𝟏𝟏𝟕𝟏. 𝟎𝟔 𝑽𝑨𝒓



-Calculando a potência trifásica:
𝜃 = ∡𝑉10 − ∡𝐼1
𝜃 = −30° − (−66.83°) = 36,83°

𝑃3∅ = √3.𝑈. 𝐼. cos (𝜃)
𝑃3∅ = √3. 380.53,66. cos (36,83°)
𝑃3∅ = 𝟐𝟖𝟐𝟔𝟗, 𝟎𝟕 𝑾

𝑄3∅ = √3.𝑈. 𝐼. sen (𝜃)
𝑄3∅ = √3. 380.53,66. sen (36,83°)
𝑄3∅ = 𝟐𝟏𝟏𝟕𝟏, 𝟎𝟔 𝑽𝑨𝒓

Cálculo do fator de potência:

𝑓. 𝑝 = cos(𝜃) = cos(36,83°)
𝑓. 𝑝 = 𝟎, 𝟖𝟎𝟎𝟒 ≅ 𝟎, 𝟖 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)

3.12 A figura 3.10 representa uma pequena fábrica em que são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a 380 V.
c) Frequência: 𝟔𝟎 𝑯𝒛
d) 𝑳 = 𝟓 𝒍â𝒎𝒑𝒂𝒅𝒂𝒔 𝒅𝒆 𝟏𝟎𝟎 𝑾 𝒆𝒎 𝒄𝒂𝒅𝒂 𝒓𝒂𝒎𝒐
e) 𝑴 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟏𝟎 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟖𝟑 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟓.
f) 𝑩 = 𝒃𝒐𝒃𝒊𝒏𝒂 𝒅𝒆 𝒓𝒆𝒔𝒊𝒔𝒕ê𝒏𝒄𝒊𝒂 𝑹 = 𝟏𝟎 𝛀 𝒆 𝒄𝒐𝒆𝒇𝒊𝒄𝒊𝒆𝒏𝒕𝒆 𝒅𝒆 𝒂𝒖𝒕𝒐 − 𝒊𝒏𝒅𝒖çã𝒐 𝑳 = 𝟎, 𝟎𝟐 𝑯
Pede-se calcular:
1º) As correntes �̂�𝟏, �̂�𝟐, �̂�𝟑, em módulo e argumento, referidas á �⃗⃗� 𝟏𝟎.
2º) As leituras dos respectivos wattímetros 𝑾𝟏 e 𝑾𝟐.
3º) O fator de potência do conjunto
4º) As correntes que passam nos condutores a, b e c nos dois casos seguintes:
 4.1) Havendo uma ruptura no ponto P.
 4.2) Para as bobinas B ligadas em estrela.

Diagrama fasorial:

Cálculo das correntes:

Lâmpadas:
Dados:

5 lâmpadas de 200 W em cada ramo:
𝑃1∅ = 5.100 = 500 𝑊
𝑃3∅ = 3.5.100 = 1500 𝑊
𝑓. 𝑝 = cos(𝜃𝐿) = 1 (o f.p é unitário, pois lâmpadas
são cargas puramente resistivas)
𝜃𝐿 = 𝑎𝑟𝑐𝑜𝑠(1) = 0°

Para o cálculo da corrente podemos encontrar de
duas maneiras no caso das lâmpadas neste
circuito:

-Por potência monofásica, utilizando somente a
fase 1 do circuito fazemos:

𝑃 = 𝑈. 𝐼. cos (𝜃𝐿)
𝑃1∅ = 𝑉10. 𝐼1𝐿. cos (𝜃𝐿)
500 =
380
√3
. 𝐼1𝐿. 1
𝐼1𝐿 = 2,28 𝐴

A fase da corrente pode ser obtida pelo conceito:

𝜃𝐿 = ∡𝑉10 − ∡𝐼

Pelo diagrama fasorial temos:

∡𝑉10 − ∡𝐼 = 𝜃𝐿
0° − ∡𝐼 = 0°
∡𝐼 = 0°

Logo, 𝐼1𝐿 = 2,28 ∡0° 𝐴, como o circuito é
equilibrado, para obter o valor das outras
correntes que circulam pelo conjunto de lâmpadas
basta defasar a corrente 𝐼1𝐿 em −120° para obter
a corrente da fase 2 e +120° para obter o valor da
fase 3:

𝐼1𝐿 = 2,28∡0° 𝐴
𝐼2𝐿 = 2,28∡(0° − 120°)
𝐼2𝐿 = 2,28∡ − 120° 𝐴
𝐼3𝐿 = 2,28∡(0° + 120°)
𝐼3𝐿 = 2,28∡120° 𝐴

-Por potência trifásica, para um circuito equilibrado
temos a fórmula:

𝑃3∅ = √3.𝑈. 𝐼1𝐿. cos (𝜃)
1500 = √3. 380. 𝐼1𝐿. 1
𝐼1𝐿 = 2,28 𝐴, mesmo valor obtido pelo cálculo por
potência monofásica. Utiliza-se o mesmo método
para encontrar a fase da corrente.

Bobinas:
Dados:

𝑥𝐿𝐵 = 𝜔. 𝐿 = 377.0,02 = 7,54
Z𝐵 = 𝑅 + 𝑗𝑥𝐿 = 10 + 𝑗7,54 Ω
Z∆𝐵 = 12,52∡37,02° Ω

Para facilitar o cálculo, transforma-se a ligação
em delta das bobinas em uma ligação em Y,
dessa forma, a impedância pode ser calculada
como se estivesse sendo alimentada
diretamente por uma tensão de fase:

Z𝑌𝐵 =
Z∆𝐵
3
=
12,52∡37,02°
3

Z𝑌𝐵 = 4,17∡37,02° Ω
𝐼1𝐵 =
𝑉10
𝑍𝑌𝐵
=
380
√3
∡0°
4,17∡37,02°

𝐼1𝐵 = 52,61∡ − 37,02° 𝐴

Como o circuito é equilibrado, para obter o valor
das outras correntes que circulam pelo conjunto de
lâmpadas basta defasar a corrente 𝐼1𝐵 em −120°
para obter a corrente da fase 2 e +120° para obter
o valor da fase 3:

𝐼1𝐵 = 52,61∡ − 37,02° 𝐴
𝐼2𝐵 = 52,61∡(−37,02° − 120°)
𝐼2𝐵 = 52,61∡ − 157,02° 𝐴
𝐼3𝐵 = 52,61∡(−37,02° + 120°)
𝐼3𝐵 = 52,61∡182,98° 𝐴






Motor 𝑴:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 10𝑐𝑣 = 10.736 = 7360 𝑊
𝑓. 𝑝 = cos(𝜃𝑀) = 0,83 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀 = 𝑎𝑟𝑐𝑜𝑠(0,83) = 33,901° ≅ 33,9°

Como já sabemos, temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
7360
0,85
= √3. 380. 𝐼1𝑀. 0,83
𝐼1𝑀 = 15,85 𝐴

Como já sabemos, para encontrar o argumento
(ângulo), temos que:

𝜃𝑀 = ∡𝑉10 − ∡𝐼1𝑀
∡𝑉10 − ∡𝐼1𝑀 = 33,9°
0° − ∡𝐼1𝑀 = 33,9°
∡𝐼1𝑀 = −33,9°

As demais correntes 𝐼2𝑀 e 𝐼3𝑀 podem ser
encontradas defasando ±120°, pois o motor
trifásico é uma carga equilibrada, sendo assim
temos:

𝐼1𝑀 = 15,85∡ − 33,9°𝐴
𝐼2𝑀 = 15,85∡(−33,9° − 120°)
𝐼2𝑀 = 15,85∡ − 153,9° 𝐴
𝐼3𝑀 = 15,85∡(−33,9° + 120°)
𝐼3𝑀 = 15,85∡86,1° 𝐴

As correntes 𝐼1, 𝐼2 e 𝐼3 podem ser encontradas
utilizando LCK na primeira fase:
𝐼1 = 𝐼1𝐵 + 𝐼1𝐿 + 𝐼1𝑀
𝐼1 = 2,28∡0° + 52,61∡ − 37,02°
+15,85∡ − 33,9°

𝐼1 = 𝟕𝟎, 𝟐𝟗∡ − 𝟑𝟓, 𝟐° 𝑨

Da mesma forma, como o circuito é equilibrado,
basta defasar ±120° da corrente da fase 1 para
obter a corrente que passa pelas fases 2 e 3.

𝐼2 = 70,29∡(−35,2° − 120°)
𝐼2 = 𝟕𝟎, 𝟐𝟗∡ − 𝟏𝟓𝟓, 𝟐° 𝑨
𝐼3 = 70,29∡(−35,2° + 120°)
𝐼3 = 𝟕𝟎, 𝟐𝟗∡𝟖𝟒, 𝟖° 𝑨

Leitura dos Wattímetros:

𝑊1 = 𝑈23. 𝐼1. cos (�⃗⃗� 23, 𝐼 1)
𝑊1 = 380.70,29. cos (−90° − (−35,2° ))
𝑊1 = 𝟏𝟓𝟑𝟗𝟔, 𝟔𝟐 𝑽𝑨𝒓 (quando a tensão em que
está ligada a bobina de potencial forma 90° com a
fase da bobina de corrente, este wattímetro estará
medindo potência reativa)

𝑊2 = 𝑈21. 𝐼3. cos (�⃗⃗� 21, 𝐼 3)
𝑊2 = 380.70,29. cos (−150° − (84,8°))
𝑊2 = −𝟏𝟓𝟑𝟗𝟔, 𝟔𝟐 𝑽𝑨𝒓 (quando a tensão em que
está ligada a bobina de potencial forma 90° com a
fase da bobina de corrente, este wattímetro estará
medindo potência reativa)

Cálculo do fator de potência:

Como o circuito é equilibrado podemos obter o
valor do fator de potência da seguinte forma:
𝜃 = 𝜃1 = 𝜃2 = 𝜃3 = ∡𝑉10 − ∡𝐼1
𝜃 = 0° − (−35,2°) = 35,2°
𝑓. 𝑝 = cos(𝜃) = cos(35,2°)
𝑓. 𝑝 = 𝟎, 𝟖𝟏𝟕𝟏 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)
As novas correntes �̂�𝒂, �̂�𝒃 e �̂�𝒄 havendo uma
ruptura no ponto P:
Caso aconteça essa ruptura, o circuito irá ficar da
seguinte forma:

𝑍𝐵𝑒𝑞 = (𝑍𝐵 + 𝑍𝐵)//𝑍𝐵 =
(2. 𝑍𝐵). (𝑍𝐵)
2. 𝑍𝐵 + 𝑍𝐵

𝑍𝐵𝑒𝑞 =
(2. 𝑍𝐵). (𝑍𝐵)
3. 𝑍𝐵
=
2
3
. 𝑍𝐵
𝑍𝐵𝑒𝑞 =
2
3
. (12,52∡37,02°) = 8,34∡37,02° Ω



Pelo novo esquema temos que:
𝐼𝑎 = −𝐼𝑏
E a nova impedância equivalente da bobina está
sendo alimentada pela tensão de linha 𝑈23:
𝐼𝑏 =
𝑈23
𝑍𝐵𝑒𝑞
=
380∡ − 90°
8,34∡37,02°
= 𝟒𝟓, 𝟓𝟔∡ − 𝟏𝟐𝟕,𝟎𝟐° 𝑨

𝐼𝑎 = −𝐼𝑏 = −(45,56∡ − 127,02°)
(subtrai-se ou soma-se 180° á fase de𝐼3𝑀)
𝐼𝑎 = 𝟒𝟓, 𝟓𝟔∡𝟓𝟐,𝟗𝟖° 𝑨
Por conta do rompimento:
𝐼𝑐 = 0 𝐴
As novas correntes �̂�𝒂, �̂�𝒃 e �̂�𝒄 para as bobinas
ligadas em estrela:
𝑥𝐿𝐵 = 𝜔. 𝐿 = 377.0,02 = 7,54
Z𝐵 = 𝑅 + 𝑗𝑥𝐿 = 10 + 𝑗7,54 Ω
Z𝑌𝐵 = 12,52∡37,02° Ω

Como a impedância ligada em Y é alimentada
diretamente por tensão de fase, temos:
𝐼𝑎 =
𝑉10
𝑍𝑌𝐵
′
=
380
√3
∡0°
12,52∡37,02°

𝐼𝑎 =𝟏𝟕, 𝟓𝟐∡ − 𝟑𝟕, 𝟎𝟐° 𝑨
Como a carga é equilibrada temos:
𝐼𝑏 = 17,52∡(−37,02° − 120°)
𝐼𝑏 = 𝟏𝟕, 𝟓𝟐∡ − 𝟏𝟓𝟕,𝟎𝟐° 𝑨
𝐼𝑐 = 17,52∡(−37,02° + 120°)
𝐼𝑐 = 𝟏𝟕, 𝟓𝟐∡𝟖𝟐,𝟗𝟖° 𝑨

3.13 A figura 3.11 representa uma pequena fábrica em que são dados:
a) Sequência das fases: 𝑽𝟏𝟎, 𝑽𝟐𝟎, e 𝑽𝟑𝟎.
b) Tensões compostas equilibradas e iguais a 220 V.
c) Frequência: 𝟔𝟎 𝑯𝒛
d) 𝑴𝟏 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟏𝟎 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟖𝟎 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟖𝟓
e) 𝑴 = 𝒎𝒐𝒕𝒐𝒓 𝒕𝒓𝒊𝒇á𝒔𝒊𝒄𝒐 𝒅𝒆 𝟏 𝒄𝒗, 𝒇. 𝒑 = 𝟎, 𝟕𝟎 𝒆 𝒓𝒆𝒏𝒅𝒊𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟕𝟎.
Pede-se:
1º) Com os capacitores desligados:
 1.1) Calcular as correntes �̂�𝟏, �̂�𝟐, �̂�𝟑 e �̂�𝟎 em módulo e argumento, referidas á �⃗⃗� 𝟏𝟎.
 1.2) Calcular as leituras dos respectivos wattímetros 𝑾𝟏 e 𝑾𝟐.
 1.3) Calcular o fator de potência do conjunto.
2º) Calcular o valor da capacitância dos capacitores C para melhorar o fator de potência do
conjunto para 0,90.
3º) Com os capacitores ligados, levando em conta o seu valor encontrado no item anterior:
calcular as leituras dos respectivos wattímetros 𝑾𝟏,𝑾𝟐 e 𝑾𝟑.

Diagrama fasorial:

Cálculo das correntes:

Motor 𝑴𝟏:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 10 𝑐𝑣 = 10.736 = 7360 𝑊
𝑓. 𝑝 = cos(𝜃𝑀1) = 0,80 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀1 = 𝑎𝑟𝑐𝑜𝑠(0,80) = 36,869° ≅ 36,87°

O motor é trifásico, temos que:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
7360
0,85
= √3. 380. 𝐼1𝑀1. 0,80
𝐼1𝑀1 = 16,4 𝐴

Como já sabemos, para encontrar o argumento
(ângulo), temos que:

𝜃𝑀1 = ∡𝑉10 − ∡𝐼1𝑀1
∡𝑉10 − ∡𝐼1𝑀1 = 36,87°
0° − ∡𝐼1𝑀1 = 36,87°
∡𝐼1𝑀1 = −36,87°

𝐼1𝑀1 = 16,4∡ − 36,87° 𝐴

As demais correntes 𝐼2𝑀1 e 𝐼3𝑀1 podem ser
encontradas defasando ±120°, pois o motor
trifásico é uma carga equilibrada, sendo assim
temos:

𝐼1𝑀1 = 16,4∡ − 36,87° 𝐴
𝐼2𝑀1 = 16,4∡(−36,87° − 120°)
𝐼2𝑀1 = 16,4∡ − 156,87° 𝐴
𝐼3𝑀1 = 16,4∡(−36,87° + 120°)
𝐼3𝑀1 = 16,4∡83,13° 𝐴

Motor 𝑴:
Dados:

𝑃𝑠𝑎í𝑑𝑎 = 1𝑐𝑣 = 1.736 = 736 𝑊
𝑓. 𝑝 = cos(𝜃𝑀) = 0,70 (𝑖𝑛𝑑𝑢𝑡𝑖𝑣𝑜)
𝜃𝑀 = 𝑎𝑟𝑐𝑜𝑠(0,70) = 45,572° ≅ 45,57°

Os motores M são monofásicos e consomem a
mesma potência, dessa forma podemos
encontrar a corrente pela fase 1 fazendo:

𝑃𝑠𝑎í𝑑𝑎
𝜂
= 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
736
0,70
= 220. 𝐼1𝑀. 0,70
𝐼1𝑀 = 6,83 𝐴

Como já sabemos, para encontrar o argumento
(ângulo), temos que:

𝜃𝑀 = ∡𝑉10 − ∡𝐼1𝑀
∡𝑉10 − ∡𝐼1𝑀 = 45,57°
0° − ∡𝐼1𝑀 = 45,57°
∡𝐼1𝑀 = −45,57°

As demais correntes 𝐼2𝑀 e 𝐼3𝑀 podem ser
encontradas defasando ±120°, pois os motores
M consomem a mesma potência e são
alimentados por tensões igual mas defasadas de
±120°, sendo assim temos:

𝐼1𝑀 = 6,83∡ − 45,57° 𝐴
𝐼2𝑀 = 6,83∡(−45,57° − 120°)
𝐼2𝑀 = 6,83∡ − 165,57° 𝐴
𝐼3𝑀 = 6,83∡(−45,57° + 120°)
𝐼3𝑀 = 6,83∡74,43° 𝐴

As correntes 𝐼1, 𝐼2 e 𝐼3 podem ser encontradas
utilizando LCK na primeira fase:

𝐼1 = 𝐼1𝑀1 + 𝐼1𝑀
𝐼1 = 16,4∡ − 36,87° + 6,83∡ − 45,57°
𝐼1 = 𝟐𝟑, 𝟏𝟕∡ − 𝟑𝟗, 𝟒𝟐° 𝑨

Da mesma forma, como o circuito é equilibrado,
basta defasar ±120° da corrente da fase 1 para
obter a corrente que passa pelas fases 2 e 3.

𝐼2 = 23,17∡(−39,42° − 120°)
𝐼2 = 𝟐𝟑, 𝟏𝟕∡ − 𝟏𝟓𝟗, 𝟒𝟐° 𝑨
𝐼3 = 23,17∡(−39,42° + 120°)
𝐼3 = 𝟐𝟑, 𝟏𝟕∡𝟖𝟎, 𝟓𝟖° 𝑨
Aplicando LCK na fase 0:

𝐼0 = −(𝐼1 + 𝐼2 + 𝐼3)
𝐼0 = −(23,17∡ − 39,42° + 23,17∡ − 159,42°
+23,17∡80,58° )
𝐼0 = −(0)
𝐼0 = 0 𝐴


Leitura dos wattímetros:
𝑊1 = 𝑉10. 𝐼1. cos (�⃗� 10, 𝐼 1)
𝑊1 = 220.23,17. cos (0° − (−39,42°))
𝑊1 = 𝟑𝟗𝟑𝟕, 𝟖 𝑾

A bobina de corrente do segundo wattímetro
não corresponde a corrente total da fase 2,
passa apenas a corrente do motor M da fase 2
por esta bobina:
𝑊2 = 𝑈31. 𝐼2𝑀. cos (�⃗⃗� 31, 𝐼 2𝑀)
𝑊2 = 381,05.6,83. cos (150° − (−165,57°))
𝑊2 = 𝟏𝟖𝟓𝟖, 𝟓𝟏 𝑽𝑨𝒓

Cálculo do fator de potência:

Como o circuito é equilibrado podemos obter o
valor do fator de potência da seguinte forma:
𝜃 = 𝜃1 = 𝜃2 = 𝜃3 = ∡𝑉10 − ∡𝐼1
𝜃 = 0° − ( −39,42°) = 39,42°
𝑓. 𝑝 = cos(𝜃) = cos(39,42°)
𝑓. 𝑝 = 𝟎, 𝟕𝟕𝟐𝟓 (𝒊𝒏𝒅𝒖𝒕𝒊𝒗𝒐)
O valor da capacitância dos capacitores C para
melhorar o fator de potência do conjunto para
0,90.
𝜃 = 𝜃1 = 𝜃2 = 𝜃3 = ∡𝑉10 − ∡𝐼1
𝜃1 = 0° − ( −39,42°) = 39,42°
𝜃2 = 𝑎𝑟𝑐𝑜𝑠(0,9) = 25,84°
𝜔 = 2. 𝜋. 𝑓 = 2.3,14.60 = 377 𝑟𝑎𝑑/𝑠

Como o circuito é equilibrado, a potência ativa
total pode ser calculada com a fórmula:

𝑃3∅ = √3.𝑈. 𝐼. cos (𝜃)
𝑃3∅ = √3. 381,05.23,17. cos (39,42°)
𝑃3∅ = 11813,4 𝑊
𝑄𝑐 = 𝑃. [tan(𝜃1) − tan(𝜃2)]
𝑄𝑐 = 11813,4. [tan(39,42°) − tan(25,84°)]
𝑄𝑐 = 3989,54 𝑉𝑎𝑟

Com os capacitores ligados em Y temos:
𝐶𝑦 =
1000.𝑄𝐶3∅(𝑒𝑚 𝑘𝑉𝑎𝑟)
𝜔. 𝑈2(𝑒𝑚 𝑘𝑉)

𝐶𝑦 =
1000. (3,98954)
377. (0,38)2

𝐶𝑦 = 𝟕𝟑, 𝟐𝟖 𝝁𝑭

Com os capacitores ligados, calcular as leituras
dos wattímetros 𝑾𝟏, 𝑾𝟐 e 𝑾𝟑, para
𝑪𝒚 = 𝟕𝟑, 𝟐𝟖 𝝁𝑭:

𝑋𝐶 = −
1
𝜔. 𝐶
= −
1
377. 73,28.10−6

𝑋𝐶 = −36,19 → 𝑍𝐶 = 𝑗𝑥𝐶 = −𝑗36,19
𝑍𝐶 = 36,19∡ − 90° Ω

𝐼1𝐶 =
𝑉10
𝑍𝐶
=
220∡0°
36,19∡ − 90°
= 6,08∡90° 𝐴
𝐼2𝐶 = 6,08∡(90° − 120°)
𝐼2𝐶 = 6,08∡ − 30° 𝐴
𝐼3𝐶 = 6,08∡(90° + 120°)
𝐼3𝐶 = 6,08∡210° 𝐴

As novas correntes ficam:

𝐼1 = 𝐼1𝑀1 + 𝐼1𝑀 + 𝐼1𝐶
𝐼1 = 16,4∡ − 36,87° + 6,83∡ − 45,57°
+6,08∡90°
𝐼1 = 𝟏𝟗, 𝟖𝟖∡ − 𝟐𝟓, 𝟕𝟔° 𝑨
𝐼2 = 19,88∡(−25,76° − 120°)
𝐼2 = 𝟏𝟗, 𝟖𝟖∡ − 𝟏𝟒𝟓, 𝟕𝟔° 𝑨
𝐼3 = 19,88∡(−25,76° + 120°)
𝐼3 = 𝟏𝟗, 𝟖𝟖∡𝟗𝟒, 𝟐𝟒° 𝑨

𝑊1 = 𝑉10. 𝐼1. cos (�⃗� 10, 𝐼 1)
𝑊1 = 220.19,88. cos (0° − (−25,76° ))
𝑊1 = 𝟑𝟗𝟐𝟑, 𝟏𝟏 𝑾

𝑊2 = 𝑈31. 𝐼2
′ . cos (�⃗⃗� 31, 𝐼 2𝑀)

A bobina de corrente do segundo wattímetro
não mede a corrente total da fase 2, portanto:
𝐼2
′ = 𝐼2𝑀 + 𝐼2𝐶
𝐼2
′ = 6,83∡ − 165,57° + 6,08∡ − 30°
𝐼2
′ = 4,93∡ − 105,88° 𝐴
𝑊2 = 381,05.4,93. cos (150° − (−105,88°))
𝑊2 = −𝟒𝟓𝟖, 𝟐𝟖 𝑽𝑨𝒓

A bobina do terceiro wattímetro só mede a
corrente que entra no capacitor da fase 3:
𝑊3 = 𝑉30. 𝐼3𝐶 . cos (�⃗� 30, 𝐼 3)
𝑊3 = 220.6,08. cos (120° − (210°))
𝑊3 = 𝟎 𝑾
3.14 Na montagem da fig. 3.12 são dados:
a) Sequência das fases: 𝑼𝟏𝟐, 𝑼𝟐𝟑, e 𝑼𝟑𝟏.
b) Tensões compostas equilibradas e iguais a U volts.
Pede-se:
1º) Ligando-se um voltímetro, de resistência interna R, entre os pontos A e 0, determinar a
expressão literal da sua leitura V.
2º) Sendo 𝑼 = 𝟑𝟖𝟎 volts, calcular o valor numérico de V.

A princípio, antes da medição, o circuito é equilibrado, mas ao inserir o voltímetro entre os
pontos A e 0, a resistência interna do voltímetro R fica em paralelo com a resistência R da
carga do circuito (ver a segunda imagem) desequilibrando as impedâncias, e
consequentemente desequilibrando o circuito. Sendo assim, por conta da ausência do neutro
em um circuito desequilibrado, surge uma tensão 𝑉𝑛𝑁 entre o neutro da fonte e o neutro da
carga, chamada tensão de deslocamento do neutro, portanto para calcular o valor medido
pelo voltímetro devemos considerar a influência da resistência interna do voltímetro e calcular
a tensão de ruptura do neutro:

Dados:
𝑈12 = 𝑈∡30° 𝑉
𝑉10 =
𝑈
√3
∡0° 𝑉
𝑉20 =
𝑈
√3
∡ − 120° 𝑉
𝑉30 =
𝑈
√3
∡120° 𝑉
𝑍1 = 𝑅//𝑅 =
𝑅
2
 Ω → 𝑌𝑍1 =
1
𝑅
2⁄
=
2
𝑅
 Ω−1
𝑍2 = 𝑅 Ω → 𝑌𝑍2 =
1
𝑅
 Ω−1
𝑍3 = 𝑅 Ω → 𝑌𝑍3 =
1
𝑅
 Ω−1



Pelo método do deslocamento do neutro (ponto 0) temos:

𝑉𝑛𝑁 =
𝑌𝑍1. 𝑉10 + 𝑌𝑍2. 𝑉20 + 𝑌𝑍3. 𝑉30
𝑌𝑍1 + 𝑌𝑍2 + 𝑌𝑍3

𝑉𝑛𝑁 =
2
𝑅 . 𝑉10 +
1
𝑅 . 𝑉20 +
1
𝑅 . 𝑉30
2
𝑅
+
1
𝑅
+
1
𝑅

𝑉𝑛𝑁 =
2. 𝑉10 + 𝑉20 + 𝑉30
𝑅
4
𝑅

𝑉𝑛𝑁 =
2. 𝑉10 + 𝑉20 + 𝑉30
𝑅
.
𝑅
4

𝑉𝑛𝑁 =
2. 𝑉10 + 𝑉20 + 𝑉30
4

𝑉𝑛𝑁 =
𝑉10 + 𝑉10 + 𝑉20 + 𝑉30
4

𝑉𝑛𝑁 =
𝑉10 + (𝑉10 + 𝑉20 + 𝑉30)
4

𝑉𝑛𝑁 =
𝑉10 + (0)
4

𝑉𝑛𝑁 =
𝑉10
4


Para encontrar a tensão entre o ponto A e o ponto 0 (correspondente ao 𝑉𝑛𝑁) fazemos:

𝑉𝑍1 = 𝑉10 − 𝑉𝑛𝑁
𝑉𝑍1 = 𝑉10 −
𝑉10
4𝑉𝑍1 =
4. 𝑉10−𝑉10
4

𝑉𝑍1 =
3. 𝑉10
4

Como o voltímetro só lê o módulo da tensão, podemos retirar o valor da fase 0° no cálculo.
𝑉𝑍1 =
3
4
.
𝑈
√3

𝑉𝑍1 =
3. 𝑈
4. √3

Multiplicando por
√3
√3
 para racionalizar:

𝑉𝑍1 =
3. 𝑈
4. √3
.
√3
√3

𝑉𝑍1 =
3. 𝑈. √3
4.3

𝑽𝒁𝟏 =
𝑼. √𝟑
𝟒
 𝑽

Para 𝑈 = 380 𝑉 temos:

𝑉𝑍1 =
380. √3
4

𝑽𝒁𝟏 = 𝟏𝟔𝟒, 𝟓𝟒 𝑽
