METABOLISMO E FUNÇÃO ANIMAL







REPRESENTAÇÃO GRÁFICA

O ECG é a ferramenta clínica mais
frequentemente utilizada para o diagnóstico de
funções elétricas do coração. Em sua aplicação,
dois ou mais eletrodos são aplicados à
superfície da pele e as voltagens registradas
pelos eletrodos são mostradas em uma tela de
vídeo ou impressas em um papel.

A representação começa no momento entre as
contrações cardíacas, quando todas as células
do coração estão em um potencial de
membrana em repouso. Todas as células
cardíacas estão carregadas negativamente no
interior da membrana e positivamente no
exterior. Portanto, a carga do coração visto
como uma única célula será positiva e não
haverá diferenças de voltagem em qualquer
eletrodo.

Quando as células do nó sinoatrial (SA)
despolarizam-se até o limiar, elas iniciam um
potencial de ação que se propaga de célula a
célula para fora do nó SA. O potencial de ação
se propaga simultaneamente para baixo e para
a esquerda (através do átrio direito para dentro
do átrio esquerdo).


ONDAS DO ECG

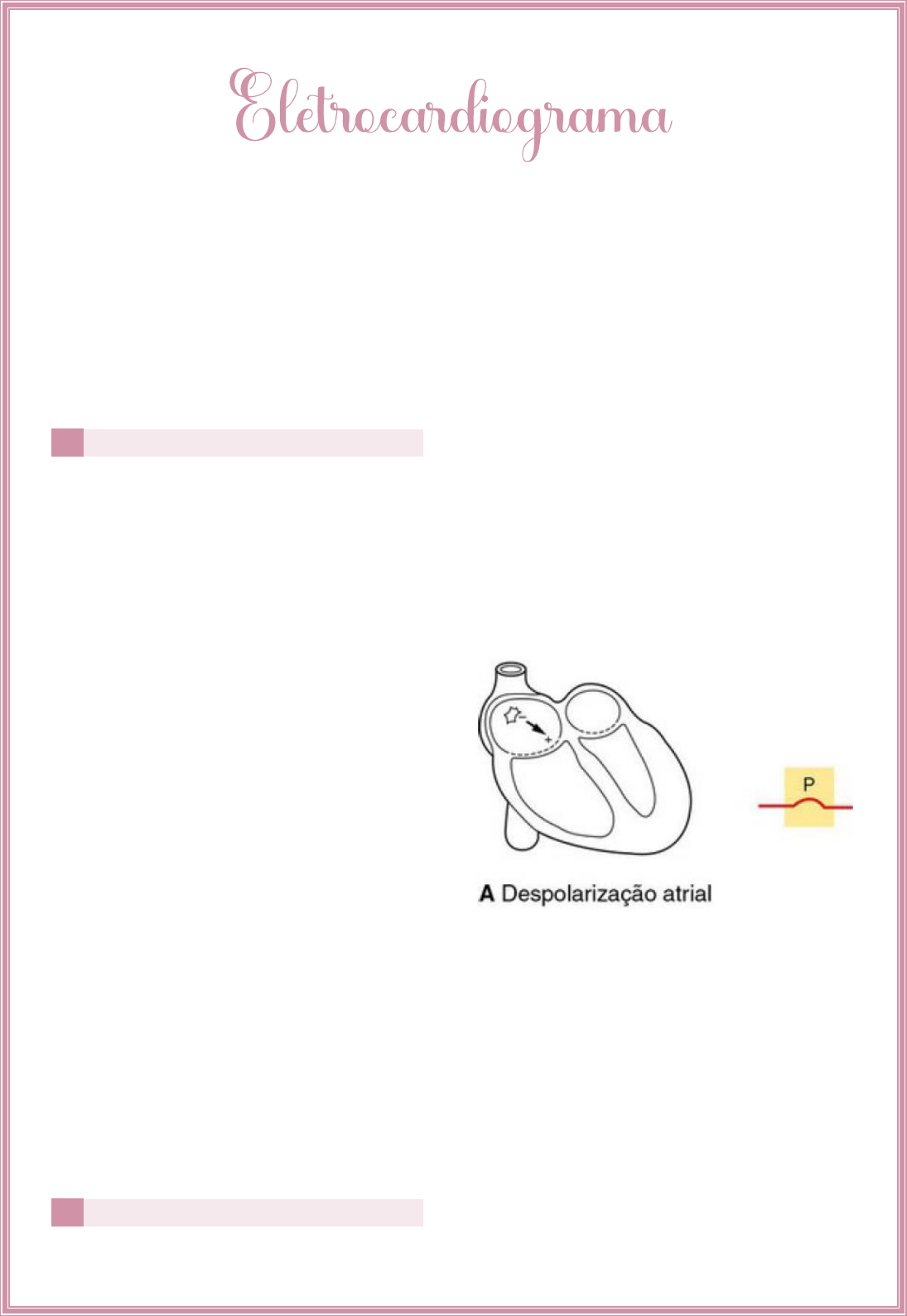

Enquanto a despolarização atrial está em
progresso no início de um batimento cardíaco,
haverá uma voltagem positiva no membro
torácico esquerdo em comparação ao membro
torácico direito. No traçado do ECG, a
despolarização atrial é chamada de onda P. ao
final da despolarização atrial, a voltagem do
ECG retorna a zero.




Neste momento, o potencial de ação é
propagado lentamente através do nó
atrioventricular (AV) e da primeira porção do
feixe de His. A primeira parte da despolarização
ventricular se alastra da esquerda para a direita
(do paciente) através do septo interventricular.
Essa fase da despolarização causa uma
pequena diferença de voltagem (onda Q) entre
o membro torácico esquerdo e o membro
torácico direito, sendo o esquerdo negativo em
relação ao direito.



O próximo evento na despolarização
ventricular causa uma voltagem grande e
positiva (onda R) no membro torácico
esquerdo. A onda R é a característica
predominante de um ECG normal.




À medida que a despolarização encerra sua
propagação para fora através das paredes de
ambos os ventrículos, a voltagem do membro
torácico esquerdo, em comparação ao direito,
retorna a zero, e, então, geralmente se torna
negativa por poucos milissegundos.



Despois da onda S, a voltagem no membro
torácico esquerdo, comparado ao direito,
retorna a zero e assim permanece por um
tempo, pois todas as células ao longo de ambos
os ventrículos estão no platô do potencial de
ação.


A repolarização do músculo ventricular causa
uma deflexão de voltagem do ECG,
denominada onda T.




RESUMINDO: a onda P é causada pela
despolarização atrial, o complexo QRS pela
despolarização ventricular e a onda T pela
repolarização ventricular. A repolarização atrial
não causa uma onda identificável no ECG.


INTERVALOS:

 Intervalo PR:
 Corresponde ao tempo entre o início da
despolarização atrial (início da onda P) e
o início da despolarização ventricular
(início do complexo QRS).
 Durante este período, o potencial de
ação cardíaco é conduzido através do nó
AV.
 Complexo QRS:
 A duração desse complexo corresponde
ao tempo que os ventrículos levam para
despolarizarem-se.
 Intervalo QT:
 Corresponde ao tempo decorrido do
início da despolarização ventricular até o
fim da despolarização ventricular. Tem a
duração de um potencial de ação no
tecido ventricular.
 Intervalo PP:
 Corresponde ao tempo entre as
despolarizações atriais (contrações
atriais).
 Pode ser utilizado para calcular o número
de contrações atriais por minuto
(frequência atrial).
 Intervalo RR:
 Corresponde ao tempo entre as
despolarizações ventriculares
(contrações ventriculares).
 Pode ser utilizado para calcular a
frequência ventricular.






Em um coração normal, a frequência atrial é
igual à frequência ventricular.


REFERÊNCIAS

KLEIN, B. G. Cunningham. Tratado de fisiologia
veterinária. 5. ed. Rio de Janeiro: Elsevier, 2014.
