1
UNIVERSIDADE FEDERAL DO CEARÁ
DEPARTAMENTO DE FÍSICA
LABORATÓRIO DE FÍSICA PARA ENGENHARIA

PRÁTICA 5: EQUILIBRIO


5.1 OBJETIVOS

- Determinar o peso de um corpo através da resolução de um sistema de forças.
- Medir as reações nos apoios de uma viga bi-apoiada, quando uma carga móvel é deslocada
sobre a mesma.
- Verificar as condições de equilíbrio.

5.2 MATERIAL

PARTE 1: PARTE 2:
- Peso de 100 gf;
- Estrutura de madeira;
- Massa desconhecida;
- Balança digital;
- Transferidor montado em suporte;
- Material para desenho (papel, régua,
esquadro e transferidor)

- Pesos (50 gf);
- Dinamômetros de 250 gf (dois);
- Estrutura de madeira;
- Barra (régua de madeira de 100 cm).



5.3 FUNDAMENTOS (PARTE 1)

EQUILÍBRIO DE UMA PARTÍCULA

Uma partícula está em equilíbrio quando a resultante das forças que atuam sobre ela é zero. A
Figura 5.1 mostra um sistema em equilíbrio. Sobre o corpo 1 agem as forças P1 e a tração T1 como
indicado. Estando o corpo 1 em equilíbrio, podemos afirmar: P1 = T1 (módulo). No nó A agem as forças
T1 , T2 e T3. Como há equilíbrio, a resultante de T2 e T3 é diretamente oposta à T1. Se o valor de P1 for
conhecido, podemos determinar as trações T2 e T3.

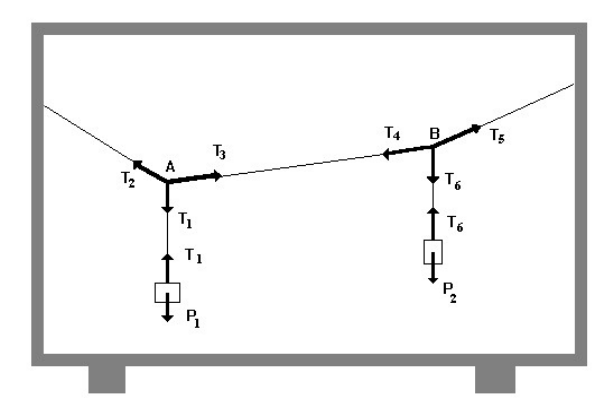

Figura 5.1. Arranjo experimental para a determinação de um peso desconhecido.

 Fonte: o autor.
 2
Para determinar os módulos de T2 e T3 devemos formar um paralelogramo, segundo as direções
de T2 e T3 e que tenha, como diagonal, um vetor que represente uma força diretamente oposta à T1
(Figura 5.2).

Figura 5.2. Representação das forças nos nós A e B.


 Nó A Nó B
Fonte: o autor.

 Estabelecendo uma escala para representar T1, os módulos de T2 e T3 podem ser determinados,
medindo os segmentos que os representam.

 No nó B, em equilíbrio, agem as forças T4, T5, e T6. Sendo o fio de massa desprezível, T4 =T3
(módulo). Para determinar T5 e T6, construímos um paralelogramo, segundo suas direções e que tenha
como diagonal um vetor que represente uma força diretamente oposta a T4 (Figura 5.2), medindo os
segmentos que representam T5 e T6 e conhecendo a escala estabelecida, obteremos os módulos de T5 e
T6. Observe que o peso P2, que queremos determinar, é igual a T6.

5.4 PROCEDIMENTO (PARTE 1)

1.1 Certifique-se de que o peso P1 = 100 gf no nó A está à esquerda e o peso desconhecido, Pd , no nó
B à direita;

1.2 Meça os ângulos α, θ, β e φ do arranjo experimental de sua bancada, como ilustrado na Figura 5.3,
e reproduza a geometria para cada nó em uma FOLHA DE PAPEL; (use 5,0 cm para representar
100 gf). Anote os valores dos ângulos medidos:
α = θ = β = φ =

1.3 Anote na Tabela 5.1 o comprimento (em cm) dos vetores desenhados na FOLHA DE PAPEL.
Calcule e anote na Tabela 5.1 o módulo (em gf) dos vetores desenhados na FOLHA DE PAPEL.

Tabela 5.1 – Medidas dos vetores representados na FOLHA DE PAPEL.
 T1 T2 T3 T4 T5 T6
Comprimento do vetor (cm)
Módulo do vetor (gf)


 3
Figura 5.3 – Representação genérica dos vetores que atuam no nó A e no nó B com a indicação dos
ângulos medidos em relação à horizontal.



Fonte: o autor.

1.3 Aplique o método descrito nos FUNDAMENTOS (PARTE 1) - EQUILÍBRIO DE UMA PARTÍCULA
e determine o peso desconhecido, Pd. Anote o peso desconhecido na FOLHA DE PAPEL.

1.4 Informe ao professor o peso Pd (que é igual a T6) determinado e em seguida verifique, utilizando
uma balança digital, se o mesmo foi obtido com uma margem de erro menor do que ± 10 %. Repita
o procedimento se o erro for maior do que ± 10 %.

Link para um filme mostrando como fazer o desenho dos vetores em cada
Nó: https://youtu.be/OYqY40EYMU0

OBS: A FOLHA DE PAPEL deverá ser assinada pelos componentes da equipe que está realizando a
prática.

 Na FOLHA DE PAPEL deverão ser anotadas:

- A massa determinada geometricamente e
- A massa medida na balança digital.

A FOLHA DE PAPEL deverá ser fotografada com as figuras dos vetores representados em
escala e com as anotações dos valores da massa (determinada geometricamente e pela balança digital) e
anexada ao relatório de cada aluno da equipe.


 4
5.5 FUNDAMENTO (PARTE 2)

EQUILÍBRIO DE UM CORPO RÍGIDO

 Para que um corpo rígido esteja em equilíbrio, é necessário que:

(a) A soma vetorial de todas as forças externas que atuam sobre ele seja nula e

 (b) A soma vetorial de todos os torques externos que atuam sobre ele seja nula.

 Para uma barra uniforme de peso P2 e comprimento L (Figura 5.4), em equilíbrio sobre os apoios
A e B, e com uma carga P1, que pode mover-se sobre a barra, sendo x sua posição em relação a
extremidade esquerda, podemos escrever:

(a) soma vetorial de todas as forças externas:

RA + RB - P1 - P2 = 0 (5.1)

(b) A soma vetorial de todos os torques externos:

 P1 x + P2
2
L
 - RA xA - RB xB = 0 (5.2)

Figura 5.4. Forças sobre uma viga bi-apoiada.


Fonte: o autor.

5.6 PROCEDIMENTO (PARTE 2):

2.1 Faça a montagem da Figura 5.5. O dinamômetro A deverá estar a 20 cm da extremidade esquerda
da barra e o dinamômetro B à 20 cm da extremidade direita.
OBS: Certifique-se de que os dinamômetros estão zerados. Caso tenha dificuldade em zerá-los, solicite
a ajudo do professor.

Figura 5.5. Viga bi-apoiada com um peso sobre a mesma.


Fonte: o autor.
 5

2.2 Determine o peso da barra (em gf) a partir das leituras dos dinamômetros. P2 = _________.

2.3 Faça o peso de 50 gf percorrer a barra (régua) de acordo com as posições indicadas na Tabela 5.2,
a partir do zero (extremidade), anotando os valores das reações RA e RB (leituras dos dinamômetros).

Tabela 5.2 - Leitura dos dinamômetros.
x (cm) RA (gf) RB (gf) RA+ RB (gf)
0
10
20
30
40
50
60
70
80
90
100



5.7 QUESTIONÁRIO

1 – Trace, em um mesmo gráfico, as reações RA e RB em função da posição x (cm) de acordo com os
resultados da Tabela 5.2. Trace também a soma de RA+ RB em função de x (cm).

2 - Qual o peso desconhecido obtido com a balança?

3 - Qual o valor do peso desconhecido obtido pelo método descrito na PARTE 1 desta prática?

4 - Qual o erro percentual do valor experimental em relação ao obtido com a balança?

 5 - Some graficamente T1,T2 e T3 (use 5,0 cm para representar 100 gf). Inclua em seu relatório a figura
que representa os vetores e a soma.

 6 - Qual o peso da régua (barra) utilizada na PARTE 2? Em N e em gf.

 7 - Verifique, para os dados obtidos com o peso na posição 30 cm sobre a régua, se as condições de
equilíbrio são satisfeitas (equações 5.1 e 5.2). Comente os resultados.

8 - Calcule os valores esperados para as reações RA e RB (em gf) medidas nos dinamômetros,
para uma régua de 100 cm e 120 gf e um peso de 30 gf colocado sobre a régua na posição x =
20 cm). Considere que um dos dinamômetros foi colocado na posição 20 cm e o outro na
posição 90 cm. (considere os dinamômetros suspensos verticalmente)
