Torção
216
Resolução: Steven Róger Duarte

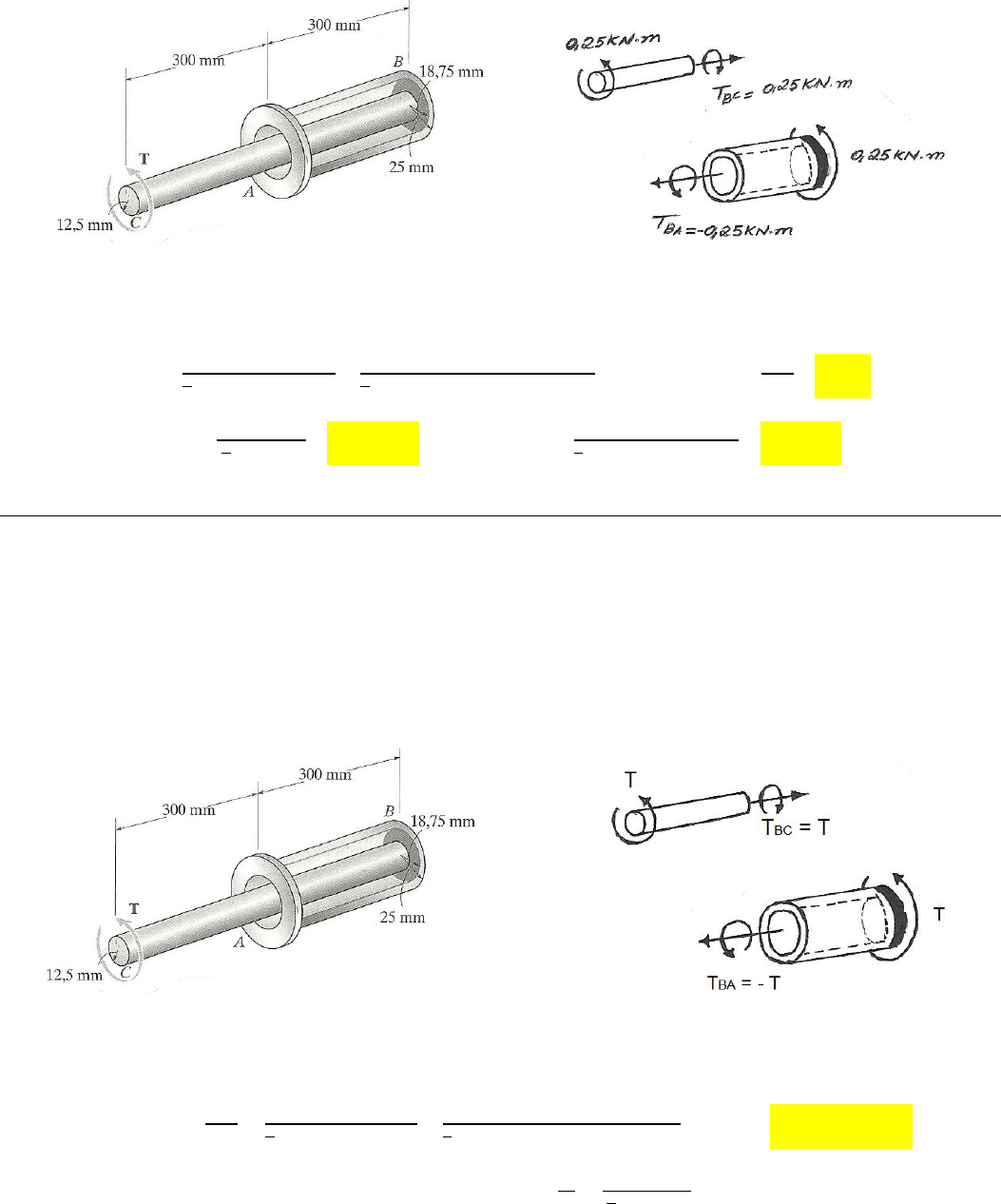

5.65. O dispositivo serve como uma mola de torção compacta. É feito de aço A-36 e composto por um
eixo interno maciço CB embutido em um tubo AB e acoplado a esse tubo por um anel rígido em B.
Podemos considerar que o anel em A também é rígido e está preso de modo que não pode girar. Se um
torque T = 0,25 kN.m for aplicado ao eixo, determine o ângulo de torção na extremidade C e a tensão de
cisalhamento máxima no tubo e eixo.

 Figura 5.65
 ( ) = (0,054536 rad) x = 3,125° = 81,49 MPa ; ( ) = 14,9 MPa

5.66. O dispositivo serve como uma mola de torção compacta. É feito de aço A-36 e composto por um
eixo interno maciço CB embutido em um tubo AB e acoplado a esse tubo por um anel rígido em B.
Podemos considerar que o anel em A também é rígido e está preso de modo que não pode girar. Se a
tensão de cisalhamento admissível para o material for τadm = 84 MPa e o ângulo de torção em C estiver
limitado a ϕadm = 3º, determine o torque máximo T que pode ser aplicado na extremidade C.


 Figura 5.66
 ( ) TC = 240,02 N.m
Substituindo T na fórmula da tensão de torção, obtemos: = 78,23 MPa < = 84 MPa OK!
