TEORIA DAS ESTRUTURAS I – ANÁLISE DE ESTRUTURAS ISOSTÁTICAS NC – NOVA CHANCE 2023


 1. Ref.: 1054377 Pontos: 0,00 / 1,00

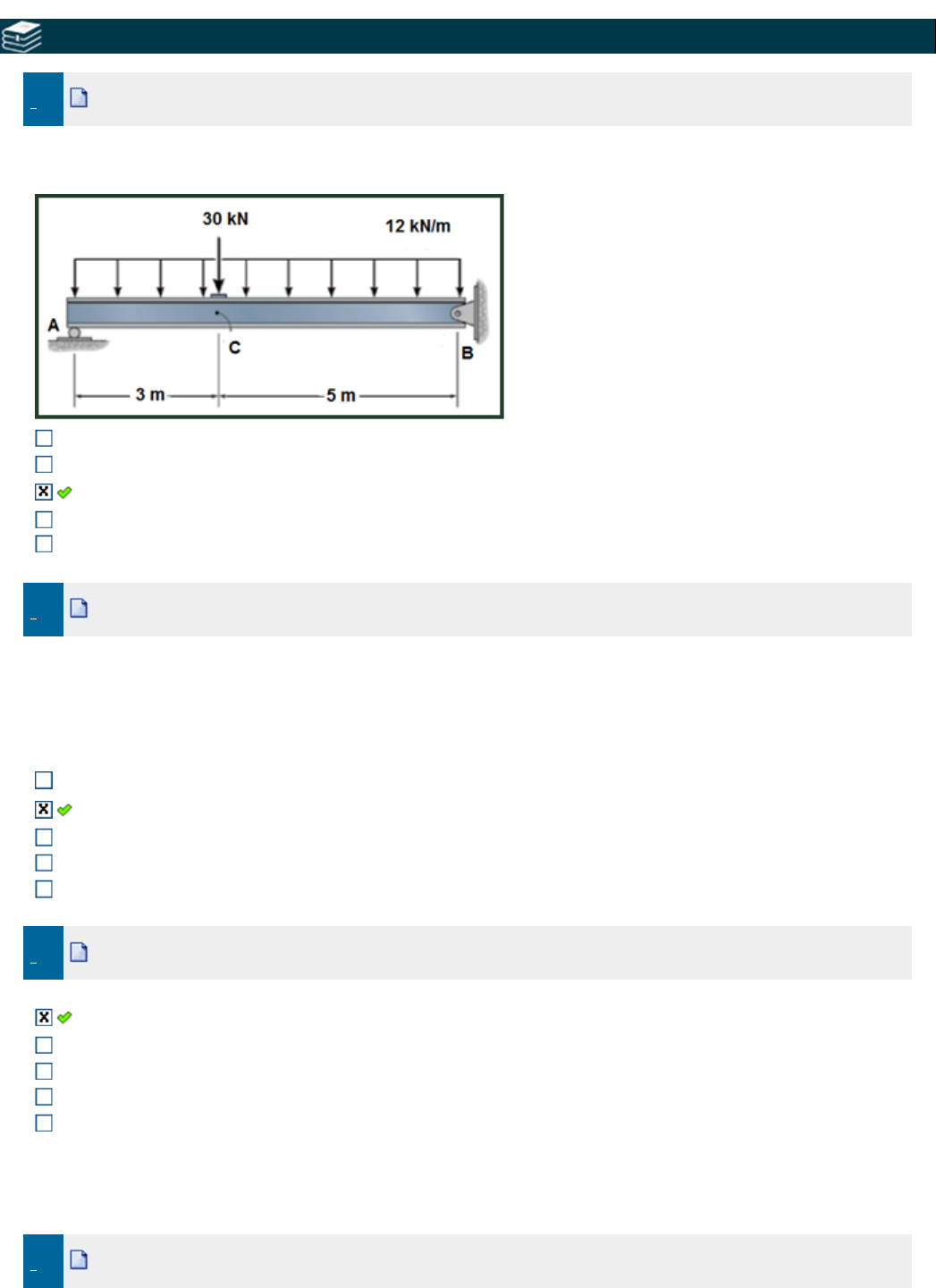

Calcular a reação no apoio A da viga AB de 8m sob à ação de uma força concentrada de 30kN e um
carregamento distribuído de 12kN/m, conforme a figura.

67,25 kN

66,25 kN
 66,75 kN

66,50kN
 68 kN

 2. Ref.: 1177106 Pontos: 0,00 / 1,00
Analise as afirmativas abaixo e marque a alternativa correta. I- Uma estrutura é classificada como isostática
quando os apoios são em número estritamente necessário para impedir todos os movimentos. II- Uma
estrutura hipostática pode apresentar uma situação de equilíbrio estável, mas nuca instável. III- Uma estrutura
é classificada hiperestática quando os apoios são em número superior ao estritamente necessário para
impedir todos os movimentos. Apenas as equações da estática são suficientes para a determinação das
reações de apoio.
 Todas as afirmativas estão corretas
 Apenas a afirmativa I está correta

Apenas a afirmativa III está incorreta

A afirmativa II está correta

As afirmativas I e III estão corretas

 3. Ref.: 1177119 Pontos: 1,00 / 1,00
Marque a afirmativa correta.
 A função do cortante é a derivada da função que expressa o momento fletor.

A função do momento fletor é a derivada da função que expressa o cortante.

A função do momento fletor é a derivada de segunda ordem da função que expressa o cortante.

A função do cortante é a integral da função que expressa o momento fletor.

A função do cortante é a derivada de segunda ordem da função que expressa o momento fletor.




 4. Ref.: 1055162 Pontos: 0,00 / 1,00
Considere uma viga em que os segmentos CA = AD = DE = EF = FB = 1m. O carregamento externo é tal que o
diagrama do esforço cortante (DEC) é apresentado na figura. Determine o momento fletor que atua na seção reta
que passa pelo ponto E.
Dados: Momento fletor = área sob à curva do esforço cortante e unidade do DEC em kN

42,6 kN.m

30,8 kN.m
 20,3 kN.m

21,8 kN.m
 13,2 kN.m

 5. Ref.: 3065486 Pontos: 1,00 / 1,00
A momento máximo para a viga biapoiada abaixo é:

12,2 kN.m

3,4 kN.m
 9,4 kN.m

6 kN.m

8,6 kN.m



 6. Ref.: 122806 Pontos: 0,00 / 1,00
Três linhas elevadas de gasodutos serão apoiadas por pórticos simples devidamente espaçados entre eles.
Após estudo preliminar, decidiu-se que os pórticos receberiam uma padronização para fins de economia de
material e rapidez na execução, devendo, ainda, apresentar o modelo estrutural da figura a seguir.

Desprezando o peso próprio do pórtico frente às cargas concentradas P, exercidas pelos dutos, qual a relação
que deve haver entre as dimensões do vão x e do balanço y do pórtico plano, para que a estrutura, como um
todo, seja submetida ao menor valor possível de momento fletor, em valor absoluto?

x = y
 x = 2 y

x = 0,5 y

x = 4 y
 x = 8 y

 7. Ref.: 1075259 Pontos: 1,00 / 1,00

As reações nos apoios são dadas por:

Hd= 10KN, Vd= 26,7kN, Ha= 0kN, Va= 69,3kN, Ma= - 40kN

Hd= 0KN, Vd= 26,7kN, Ha=-10kN, Va= 69,3kN, Ma= +40kN

Hd= 0KN, Vd= 69,3kN, Ha= 10kN, Va= 26,7kN, Ma= - 40kN
 Hd= 0KN, Vd= 69,3kN, Ha= 10kN, Va= 26,7kN, Ma= +40kN

Hd= 10KN, Vd= 26,7kN, Ha= 10kN, Va= 69,7kN, Ma= +40kN






 8. Ref.: 122704 Pontos: 0,00 / 1,00
A figura abaixo representa uma ponte de emergência, de peso próprio, uniformemente distribuído, igual a q,
e comprimento igual a L, que deve ser lançada, rolando sobre os roletes fixos em A e C, no vão AB, de modo
que se mantenha em nível até alcançar a margem B. Para isso, quando a sua seção média atingir o rolete A,
uma carga concentrada P se deslocará em sentido contrário, servindo de contrapeso, até o ponto D, sendo A-
D uma extensão da ponte, de peso desprezível, que permite o deslocamento da carga móvel P. Se a
extremidade B' da ponte estiver a uma distância x de A, a carga P estará a uma distância y de A.

Nessa condição, a distância y, variável em função de x, e a distância z (fixa), da extensão, respectivamente,
são (JUSTIFIQUE com cálculos):











 9. Ref.: 854377 Pontos: 0,00 / 1,00
Com referência aos Aspectos Relevantes para o Traçado dos Diagramas de Momentos, pode-se dizer:
 A variação do Momento Fletor está associada à variação do carregamento longitudinal.

Quando um carregamento distribuído é uniforme, o Cortante varia linearmente e o Momento Fletor
varia como uma reta.

A variação do Cortante está associada à variação do carregamento longitudinal.

Quando um carregamento distribuído é uniforme, o Cortante varia exponencialmente e o Momento
Fletor varia como uma parábola
 Se o carregamento transversal distribuído é nulo ao longo de um segmento então o Cortante é
constante e o Momento Fletor varia linearmente.





 10. Ref.: 2823319 Pontos: 0,00 / 1,00
Uma viga AB horizontal tem 10 m de comprimento e está apoiada em suas extremidades (extremidade A à
esquerda e B, à direita). Em A, o apoio é de primeiro gênero e, em B, de segundo gênero. Num ponto C da
viga, tal que AC = 2m são aplicadas duas cargas: uma carga força de 10 tf, verticalmente "para baixo" e uma
carga momento de 5 tf.m, no sentido anti-horário. A partir destas informações, determine as reações verticais
em A e B.
Obs: Considerar momento com sentido anti-horário negativo e horário positivo e força vertical "para cima"
positivo e "para baixo", negativo.
 RA = 1,5 tf e RB = 8,5 tf
 RA = 8,5 tf e RB = 1,5 tf

RA = - 1,5 tf e RB = - 8,5 tf

RA = 5 tf e RB = 5 tf

RA = 7,5 tf e RB = 7,5 tf
