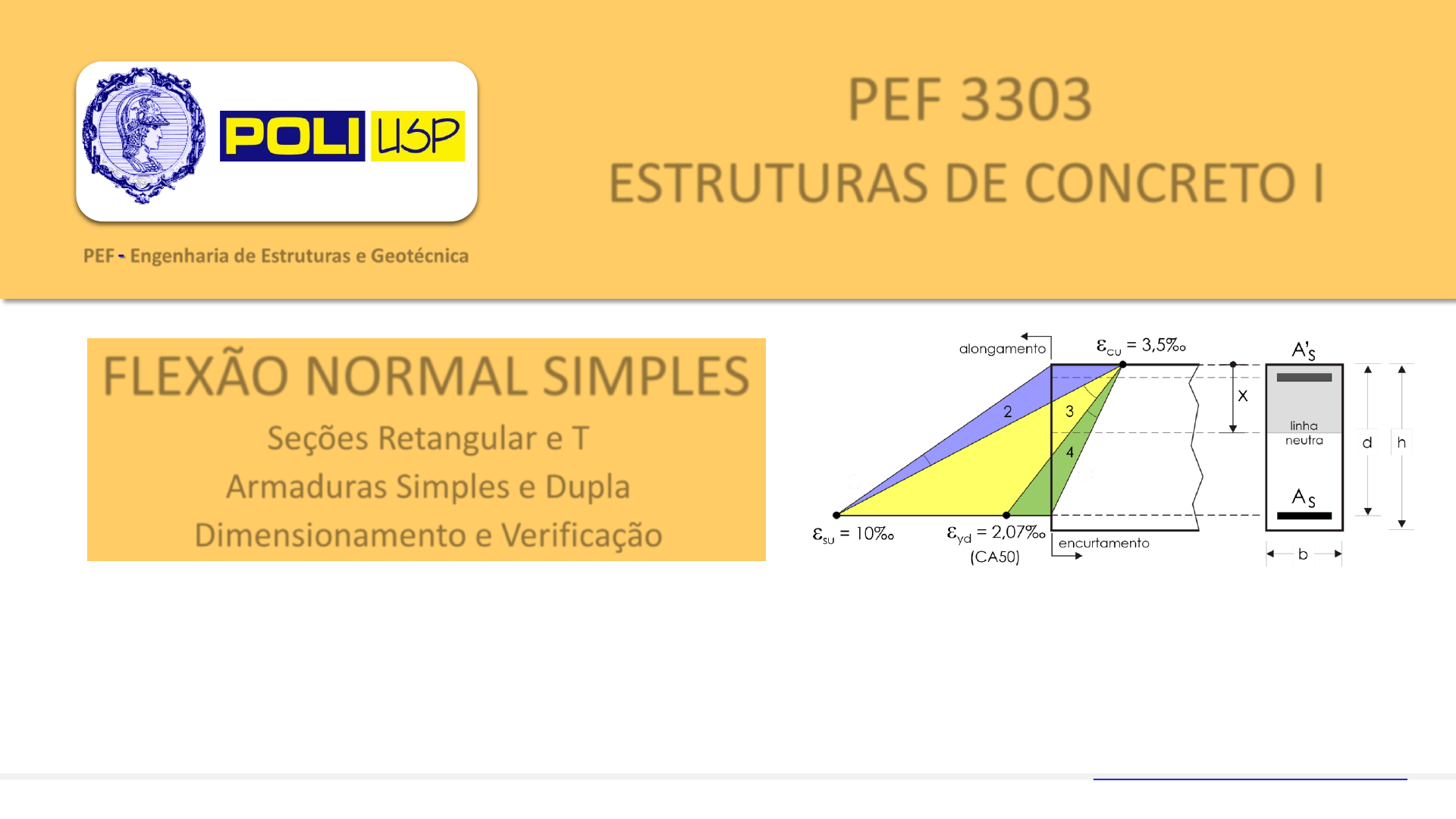

FLEXÃO NORMAL SIMPLES
Seções Retangular e T
Armaduras Simples e Dupla
Dimensionamento e Verificação
https://edisciplinas.usp.br/
2023
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
Depto de Engenharia de Estruturas e Geotécnica
2
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
• Ações
• As ações geram solicitações nas estruturas;
• Estas solicitações são determinadas por meio
de teorias de cálculo estrutural;
• No caso geral, tem-se:
• Ações características: Fk
• Ações de cálculo: Fd
• Solicitações de cálculo: Fd → Sd
FNS – Sd = Msd
• Em estruturas de comportamento linear:
F = Fk → Sk → Sd = gf . Sk
Introdução
F = pk → Mk → Md = gf . Mk
2023
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
Depto de Engenharia de Estruturas e Geotécnica
3
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
• Resistências
• As resistências são determinadas por meio de
teorias apropriadas, a partir dos dados da
seção transversal e das características
mecânicas dos materiais
• Flexão Normal Simples - FNS: Rd = Mrd = Mu
• Geometria e dimensões da seção;
• Concreto: fck → fcd
• Aço: fyk → fyd
Introdução
geometria, fck e fyk → fcd e fyd → Mrd = Mu
2023
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
Depto de Engenharia de Estruturas e Geotécnica
4
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
• SEGURANÇA
• Ações e Resistências características: Fk e fk
• Ações e Resistências de cálculo: Fd e fd
• Verificação da Segurança – determinística: Sd ≤ Rd
Introdução
Msd ≤ Mrd
2023
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
Depto de Engenharia de Estruturas e Geotécnica
5
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
Os modos de ruptura correspondentes aos
Estados Limites Últimos (ELU) podem ser:
• ELU de ruptura por alongamento excessivo das armaduras;
• ELU de ruptura por esmagamento do concreto.
Modos de Ruptura
Em geral, tem-se os seguintes tipos de ruptura:
• Se As=0, ou muito pequena:
ruptura frágil por tração no concreto
• Se As for muito grande (es pequena):
ruptura frágil por esmagamento do concreto
• Se As “adequada”:
ruptura dútil (avisada) com escoamento da armadura e
acompanhada de intensa fissuração da zona tracionada
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 6
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
• Manutenção das seções planas após a deformação;
• Aderência perfeita entre o aço e o concreto;
• Concreto não resistente à tração.
“tensões nulas no concreto tracionado”
Hipóteses Básicas
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 7
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
Modelo Parábola-Retângulo
• ELU
• ec2 – encurtamento último na compressão centrada (2,0‰)
• ecu – encurtamento último na flexão (3,5‰)
• Efeito Rüsch – scd = 0,85 fcd
• fcd = fck / gc
• gc = 1,4
Modelos dos Materiais
CONCRETO
0 ≤ 𝜀𝑐𝑑 ≤ 𝜀𝑐2 = 2,0 0/00 − trecho parabólico
𝜎𝑐𝑑 = 0,85 ⋅ 𝑓𝑐𝑑 ⋅ [1 − (1 −
𝜀𝑐𝑑
𝜀𝑐2
)2]
𝜀𝑐2 ≤ 𝜀𝑐𝑑 ≤ 𝜀𝑐𝑢 = 3, 50 0/00 − trecho retangular
𝜎𝑐𝑑 = 0,85 ⋅ 𝑓𝑐𝑑
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 8
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
Modelo Elasto-Plástico Perfeito
• ELU
• esu – alongamento plástico excessivo (10‰)
• fyd = fyk / gs
• gs = 1,15
Modelos dos Materiais
AÇO
0 ≤ 𝜀𝑠𝑑 ≤ 𝜀𝑦𝑑 − trecho elástico (Lei de Hooke)
𝜎𝑠𝑑 = 𝐸𝑠 ⋅ 𝜀𝑠𝑑
𝜀𝑦𝑑 ≤ 𝜀𝑠𝑑 ≤ 𝜀𝑠𝑢=10 0/00 − plasticidade perfeita
𝜎𝑠𝑑 = 𝑓𝑦𝑑 (patamar de escoamento)
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 9
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
Modelos dos Materiais
AÇO
Tipo fyk
(kN/cm2)
fyd
(kN/cm2)
eyd
(‰)
CA25 25 21,74 1,04
CA32 32 27,83 1,33
CA40 40 34,78 1,66
CA50 50 43,48 2,07
CA60 60 52,17 2,48 𝑓𝑦𝑑 =
𝑓𝑦𝑘
𝛾𝑠
=
𝑓𝑦𝑘
1,15
𝐸𝑠 = 210 GPa = 21000 kN/cm2
𝜀𝑦𝑑 =
𝑓𝑦𝑑
𝐸𝑠
=
𝑓𝑦𝑑
21
 (
0
00
)
Aço CA50
𝑓𝑦𝑑 =
50
1,15
= 43,48 ≃ 43,5 kN/cm2
𝜀𝑦𝑑 =
43,48
21
= 2,07
0
00
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 10
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
O Estado Limite Último (ELU) é atingido quando ocorre uma das duas situações:
• ecu = 3,5‰ – ELU por esmagamento do concreto
• esu = 10‰ – ELU por alongamento plástico excessivo da armadura
DOMÍNIOS DE DEFORMAÇÕES
ELU na FLEXÃO
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 11
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
DOMÍNIOS DE DEFORMAÇÕES
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 12
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
DOMÍNIOS DE DEFORMAÇÕES
• Domínio 2 – D2 – ELU: esu= 10‰
oo
oe( )o
2,070 10
f
s
yd
sd
Domínio 2
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 13
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
DOMÍNIOS DE DEFORMAÇÕES
• Domínio 3 – D3 – ELU: ecu= 3,5‰
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 14
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
DOMÍNIOS DE DEFORMAÇÕES
• Domínio 3 – D3 – ELU: ecu= 3,5‰
d0,628x
d
2,07)(3,5
x
3,5
34
34
=→
+
=
oo
oe( )o
2,070 10
f
s
yd
sd
Domínio 3
Tipo fyk
(kN/cm2)
fyd
(kN/cm2)
eyd
(‰)
x34/d
CA25 25 21,74 1,04 0,772
CA32 32 27,83 1,33 0,725
CA40 40 34,78 1,66 0,679
CA50 50 43,48 2,07 0,628
CA60 60 52,17 2,48 0,585
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 15
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
DOMÍNIOS DE DEFORMAÇÕES
• Domínio 4 – D4 – ELU: ecu= 3,5‰
RUPTURA FRÁGIL
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 16
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Mecanismos de Ruptura Hipóteses Básicas Modelos dos Materiais Domínios de Deformações
DOMÍNIOS DE DEFORMAÇÕES
DOM. ELU ecd esd ssd RUPTURA
2 esu=10 ‰ 0 ≤ ecd ≤ ecu 10 ‰ fyd DÚTIL
3 ecu=3,5 ‰ 3,5 ‰ eyd ≤ esd ≤ esu fyd DÚTIL
4 ecu=3,5 ‰ 3,5 ‰ 0 ≤ esd ≤ eyd Es . fyd FRÁGIL
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Dada a geometriada seção (b, h e d),
os materiais - concreto (fck) e aço (fyk),
e a solicitação Md, determina-se x e As:
• x - a profundidade da linha neutra (LN);
• As – área de aço (armadura)
17
Seção Retangular - Dimensionamento
• Seção: b, h e d ≈ 0,9 h (vigas)
• Materiais
▪ concreto (fck)
▪ aço (fyk)
• Solicitação Md = gf . Mk – análise linear
• Incógnitas:
▪ x - a profundidade da linha neutra (LN);
▪ As – área de aço (armadura)
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 18
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular – Armadura Simples
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 19
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular – Armadura Simples
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 20
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular – Armadura Simples
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 21
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular – Armadura Simples
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 22
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
h
b
Md
NÃO-LINEAR:
Distribuição das tensões
compressão do concreto
DOMÍNIO:
Distribuição das
deformações
do concreto
SIMPLIFICAÇÃO:
Linearização das tensões
compressão do concreto
x
0,8x
0,85.fcd
0,85.fcd
Diagrama Retangular Simplificado
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 23
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
EQUILÍBRIO:
• FORÇA: Rcd = Rsd
• MOMENTO: Md = Rcd . (d – 0,4x)
 Md = Rsd . (d – 0.4x)
SEGURANÇA: Md ≤ MRd
 = DIM. ECONÔMICO
Seção Retangular
Armadura Simples
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 24
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular
Armadura Simples
Equilíbrio
− força: 𝑅𝑐𝑑 = 𝑅𝑠𝑑
− momento: 𝑀𝑑 = 𝑅𝑐𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥 = 𝑅𝑠𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
𝑅𝑐𝑑 = 0,85 ⋅ 𝑓𝑐𝑑 ⋅ 𝑏 ⋅ 0,8 ⋅ 𝑥 = 0,68 ⋅ 𝑏 ⋅ 𝑥 ⋅ 𝑓𝑐𝑑
𝑅𝑠𝑑 = 𝐴𝑠 ⋅ 𝜎𝑠𝑑
lembrando que 𝜎𝑠𝑑 = 𝜎𝑠𝑑(𝑥)
𝑀𝑑 = 𝑅𝑐𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
𝑀𝑑 = 0,68 ⋅ 𝑏 ⋅ 𝑥 ⋅ 𝑓𝑐𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
𝑀𝑑 = 0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑 ⋅ 𝑑 ⋅ 𝑥 − 0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑 ⋅ 0,4 ⋅ 𝑥2
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 25
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular
Armadura Simples
𝑀𝑑 = 𝑅𝑐𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
𝑀𝑑 = 0,68 ⋅ 𝑏 ⋅ 𝑥 ⋅ 𝑓𝑐𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
𝑀𝑑 = 0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑 ⋅ 𝑑 ⋅ 𝑥 − 0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑 ⋅ 0,4 ⋅ 𝑥2
0,4 ⋅ 𝑥2 − 𝑑 ⋅ 𝑥 +
𝑀𝑑
0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑
= 0
𝑥2 − 2,5 ⋅ 𝑑 ⋅ 𝑥 +
2,5 ⋅ 𝑀𝑑
0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑
= 0
𝑥
= 1,25 ⋅ 𝑑 1 − 1 −
𝑀𝑑
0,425 ⋅ 𝑏 ⋅ 𝑑2 ⋅ 𝑓𝑐𝑑
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 26
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
Seção Retangular
Armadura Simples
0,4 ⋅ 𝑥2 − 𝑑 ⋅ 𝑥 +
𝑀𝑑
0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑
= 0
𝑥2 − 2,5 ⋅ 𝑑 ⋅ 𝑥 +
2,5 ⋅ 𝑀𝑑
0,68 ⋅ 𝑏 ⋅ 𝑓𝑐𝑑
= 0
𝑥
= 1,25 ⋅ 𝑑 1 − 1 −
𝑀𝑑
0,425 ⋅ 𝑏 ⋅ 𝑑2 ⋅ 𝑓𝑐𝑑
𝑥 ≤ 𝑥34 → 𝜀𝑠𝑑 ≥ 𝜀𝑦𝑑 ∴ 𝜎𝑠𝑑 = 𝑓𝑦𝑑
𝑥34 = 0,628 ⋅ 𝑑 (CA50)
0,4 0,4
0,4
d sd s yd
d
s
yd
M R d x A f d x
M
A
f d x
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 27
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
EXEMPLOS
vide resolução no e-Disciplinas
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 28
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Armadura Simples Armadura Dupla Verificação
Armadura Dupla
Incógnitas: As e A’s
Dimensionamento
x = 0,45.d
imposto – NBR6118
20 ≤ fck ≤ 50 MPa
0
00ELU - 3,5cu
0
00
( )
3,5sd
d x
x
0
00
( )
3,5sd
x d
x
sd s ydR A f
0,68cd cdR b x f
sd s sdR A
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 29
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Armadura Simples Armadura Dupla Verificação
Armadura Dupla
Incógnitas: As e A’s
Dimensionamento
x = 0,45.d
imposto – NBR6118
Equilíbrio – Superposição de Esforços
𝑅𝑠𝑑 = 𝑅𝑐𝑑 + 𝑅𝑠𝑑
′
𝑀𝑟𝑑 = 𝑅𝑐𝑑 ⋅ (𝑑 − 0,4 ⋅ lj𝑥)
+𝑅𝑠𝑑
′ ⋅ (𝑑 − 𝑑′)
Equilíbrio
𝑀𝑐𝑑 = 𝑅𝑐𝑑 ⋅ (𝑑 − 0,4 ⋅ lj𝑥)
= 0,68 ⋅ 𝑏 ⋅ lj𝑥 ⋅ 𝑓𝑐𝑑 ⋅ (𝑑 − 0,4 ⋅ lj𝑥)
= 0,68 ⋅ 𝑏 ⋅ 0,45 ⋅ 𝑑
lj𝑥
⋅ 𝑓𝑐𝑑 ⋅ (𝑑 − 0,4 ⋅ 0,45 ⋅ 𝑑
lj𝑥
)
= 0,25092 ⋅ 𝑏 ⋅ 𝑑2 ⋅ 𝑓𝑐𝑑 ≃ 0,251 ⋅ 𝑏 ⋅ 𝑑2 ⋅ 𝑓𝑐𝑑
Mcd = 0,251.b.d2.fcd
- Momento resistido pelo
concreto na armadura dupla
- Momento limite para
armadura simples
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 30
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Armadura Simples Armadura Dupla Verificação
Armadura Dupla
Incógnitas: As e A’s
Dimensionamento
x = 0,45.d
imposto – NBR6118
Equilíbrio – Superposição de Esforços
Mcd = 0,251.b.d2.fcd
- Momento resistido pelo
concreto na armadura dupla
- Momento limite para
armadura simple
𝑀𝑑 = 𝑀𝑐𝑑 + Δ𝑀𝑑
∴ Δ𝑀𝑑 = 𝑀𝑑 − 𝑀𝑐𝑑
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 31
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Armadura Simples Armadura Dupla Verificação
Armadura Dupla
Incógnitas: As e A’s
Dimensionamento
x = 0,45.d
imposto – NBR6118
Equilíbrio – Superposição de Esforços
Mcd = 0,251.b.d2.fcd
DMd = Md - Mcd
𝑅𝑠𝑑 = 𝑅𝑠𝑑1 + 𝑅𝑠𝑑2 = 𝑅𝑐𝑑 + 𝑅𝑠𝑑
′
𝐴𝑠 ⋅ 𝑓𝑦𝑑 =
𝑀𝑐𝑑
(𝑑 − 0,4 ⋅ lj𝑥)
+
Δ𝑀𝑑
(𝑑 − 𝑑′)
Equilíbrio de forças
𝐴𝑠 =
𝑀𝑐𝑑
𝑓𝑦𝑑 ⋅ (𝑑 − 0,4 ⋅ lj𝑥)
+
Δ𝑀𝑑
𝑓𝑦𝑑 ⋅ (𝑑 − 𝑑′)
Armadura de tração
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 32
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Armadura Simples Armadura Dupla Verificação
Armadura Dupla
Incógnitas: As e A’s
Dimensionamento
x = 0,45.d
imposto – NBR6118
Equilíbrio – Superposição de Esforços
Mcd = 0,251.b.d2.fcd
DMd = Md - Mcd
Armadura de compressão𝑅𝑠𝑑
′ = 𝐴𝑠
′ ⋅ 𝜎𝑠𝑑
′ =
Δ𝑀𝑑
(𝑑 − 𝑑′)
𝐴𝑠
′ =
Δ𝑀𝑑
𝜎𝑠𝑑
′ ⋅ (𝑑 − 𝑑′)
𝜀𝑠𝑑
′ =
( lj𝑥 − 𝑑′)
lj𝑥
⋅ 3,5
0
00
൝
≥ 𝜀𝑦𝑑 ∴ 𝜎𝑠𝑑
′ = 𝑓𝑦𝑑 − escoando
< 𝜀𝑦𝑑 ∴ 𝜎𝑠𝑑
′ = 𝐸𝑠 ⋅ 𝜀𝑠𝑑
′ − lei de Hooke
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 33
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
VERIFICAÇÃO
EQUILIBRIOdado: As (cm2)
Mrd = ? (kN.m)
dados:
- geometria (b, h, d)
- materiais:
- Concreto – fck
- Aço - fyk
Hipótese: ssd = fyd
 aço escoando
• Rsd = As . fyd
• Rcd = 0,68.b.x.fcd
• Rsd = Rcd
• x = ? - Domínio
• aço escoando:
 Mrd = Rsd.(d – 0,4.x) = As.fyd.(d – 0,4.x)
• aço não escoando
 Mrd = Rsd.(d – 0,4.x) = As.ssd.(d – 0,4.x)
0
00
( )
3,5sd yd
d x
x
sd s sdE
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 34
SEÇÃO RETANGULAR SEÇÃOTINTRODUÇÃO - FNS
Dimensionamento Armadura Simples Armadura Dupla Verificação
VERIFICAÇÃO
EQUILIBRIOdado: As (cm2)
Mrd = ? (kN.m)
dados:
- geometria (b, h, d)
- materiais:
- Concreto – fck
- Aço - fyk
0
00
( )
3,5sd yd
d x
x
sd s sdE
0,0035
0,0035 0,68
( ) ( )
( 0,4 )
sd s sd s s
s s cd
sd sd sd s sd
rd sd
d x
R A A E
x
d x
A E b x f
x
x x x R A
M R d x
• aço não escoando
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
35
Seção T O momento fletor no vão (em geral, positivo) comprime a borda
superior da seção. Para vigas em posição normal, as lajes
adjacentes que aí se apoiam são também comprimidas,
contribuindo para a resistência à flexão.
A altura da zona comprimida pode estar na mesa, junto à
espessura da laje (hf), ou na alma (bw).
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
36
Seção T Esta tensão de compressão diminui a medida que se afasta da alma da viga.
Para facilidade de cálculo, costuma-se definir uma aba colaborante (bf)
integrada a seção, que, sujeita à tensão constante, tenha a mesma resistência
que a seção real.
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
37
Definição de bf
Na determinação de bf, aparece a parcela b1,
que pode ser estimada como segue:
𝑏1 ≤ ቊ
0,1 ⋅ 𝑎
0,5 ⋅ 𝑏2
onde, a é a distância entre os
pontos de momentos nulos.
𝑎 = ቐ
ℓ ... viga isostática
0,75 ⋅ ℓ ... viga contínua − vão extremo
0,60 ⋅ ℓ ... viga contínua − vão interno
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 38
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
LN na mesa - x ≤ 1,25.hf (0,8.x ≤ hf)
D2 – ELU: esu = 10‰ (aço escoando)
Pode ser tratada como viga de
seção retangular de dimensão (bf x h)
𝑥 = 1,25 ⋅ 𝑑 ⋅ 1 − 1 −
𝑀𝑑
0,425 ⋅ 𝑏𝑓 ⋅ 𝑑2 ⋅ 𝑓𝑐𝑑
𝐴𝑠 =
𝑀𝑑
𝑓𝑦𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 39
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
LN na alma - x > 1,25.hf (0,8.x > hf)
Como equacionar?
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 40
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
LN na alma - x > 1,25.hf (0,8.x > hf)
Md ... Momento solicitante de cálculo
Mfd ... Momento resistido pela mesa (aba)
Mwd ... Momento resistido pela alma
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 41
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
LN na alma - x > 1,25.hf (0,8.x > hf)
Mfd ... Momento resistido pela mesa (aba)
𝑀𝑓𝑑 = 0,85 ⋅ 𝑓𝑐𝑑 ⋅ 𝑏𝑓 − 𝑏𝑤 ⋅ ℎ𝑓
𝑅𝑐𝑓𝑑
⋅ 𝑑 −
ℎ𝑓
2
𝑀𝑑 = 𝑀𝑓𝑑 + 𝑀𝑤𝑑
𝑀𝑤𝑑 = 𝑀𝑑 − 𝑀𝑓𝑑
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 42
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
LN na alma - x > 1,25.hf (0,8.x > hf)
Mwd ... Momento resistido pela alma
𝑀𝑤𝑑 = 𝑀𝑑 − 𝑀𝑓𝑑
LN – solução conhecida
𝑥 = 1,25 ⋅ 𝑑 ⋅ 1 − 1 −
𝑀𝑤𝑑
0,425 ⋅ 𝑏𝑤 ⋅ 𝑑2 ⋅ 𝑓𝑐𝑑
X ≤ 0,45.d – armadura simples 𝐴𝑠 =
𝑀𝑤𝑑
𝑓𝑦𝑑 ⋅ 𝑑 − 0,4 ⋅ 𝑥
+
𝑀𝑓𝑑
𝑓𝑦𝑑 ⋅ 𝑑 −
ℎ𝑓
2
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 43
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
LN na alma - x > 1,25.hf (0,8.x > hf)
Mwd ... Momento resistido pela alma
𝑀𝑤𝑑 = 𝑀𝑐𝑤𝑑 + Δ𝑀𝑑
Δ𝑀𝑑 = 𝑀𝑤𝑑 − 𝑀𝑐𝑤𝑑
𝐴𝑠 =
𝑀𝑐𝑤𝑑
𝑓𝑦𝑑 ⋅ 𝑑 − 0,4 ⋅ lj𝑥
+
Δ𝑀𝑑
𝑓𝑦𝑑 ⋅ 𝑑 − 𝑑′ +
𝑀𝑓𝑑
𝑓𝑦𝑑 ⋅ 𝑑 −
ℎ𝑓
2
x > 0,45.d – armadura dupla
x = 0,45.d
𝑀𝑐𝑤𝑑 = 0,68 ⋅ 𝑏𝑤 ⋅ lj𝑥 ⋅ 𝑓𝑐𝑑
𝑅𝑐𝑤𝑑
⋅ 𝑑 − 0,4 ⋅ lj𝑥
𝐴𝑠
′ =
Δ𝑀𝑑
𝜎𝑠𝑑
′ ⋅ (𝑑 − 𝑑′)
𝜀𝑠𝑑
′ =
( lj𝑥 − 𝑑′)
lj𝑥
⋅ 3,5‰ ൝
≥ 𝜀𝑦𝑑 ∴ 𝜎𝑠𝑑
′ = 𝑓𝑦𝑑 − escoando
< 𝜀𝑦𝑑 ∴ 𝜎𝑠𝑑
′ = 𝐸𝑠 ⋅ 𝜀𝑠𝑑
′ − lei de Hooke
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 44
SEÇÃO RETANGULAR SEÇÃO TINTRODUÇÃO - FNS
Dimensionamento Linha Neutra na Mesa Linha Neutra na Alma Verificação
Hipótese:
• LN na mesa
• Armadura escoando
• LN na alma
• Armadura escoando
0,68
1,25 LN na mesa
( 0,4 )
sd cd
s yd f cd
f
rd sd
R R
A f b x f
x h
M R d x
0,68
 0,85 ( )
1,25 LN na alma
 ( 0,4 ) ( / 2)
sd cd cfd cwd
s yd w cd
cd f w f
f
rd wd fd
cwd cfd f
R R R R
A f b x f
f b b h
x h
M M M
R d x R d h
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 45
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Hipóteses Básicas
• seções transversais permanecem planas após a deformação (Navier)
• tração nula no concreto
• aderência perfeita entre o aço e o concreto
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 46
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Modelos Constitutivos
• Concreto – modelo parábola-retângulo
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 47
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Modelos Constitutivos
• Concreto – modelo parábola-retângulo
• Aço – modelo elasto-plástico perfeito
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 48
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Domínios de Deformação
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 49
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Domínios de Deformação
• Domínio 2 – D2 – ELU: esu= 10‰
• x23 = 0,259d para fck ≤ 50 MPa, variável para 50 < fck ≤ 90 MPa
• X23 = 0,206d para fck = 90 MPa, pois ecu = 2,6‰
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 50
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Domínios de Deformação
• Domínio 3 – D3 – ELU: ecu= 3,5‰
• x34 = 0,628d para fck ≤ 50 MPa e CA50, variável para 50 < fck ≤ 90 MPa
• X34 = 0,557d para fck = 90 MPa, pois ecu = 2,6‰
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303Estruturas de Concreto I
Flexão Normal Simples 51
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Concreto de Alto Desempenho – 50 < fck ≤ 90 MPa (Grupo II)
▪ Domínios de Deformação
• Domínio 4 – D4 – ELU: ecu= 3,5‰ – ruptura frágil
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 52
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Dimensionamento de Seções Retangulares
▪ Diagrama de Tensões Retangular Simplificado
0,85
50
0,8
50
0,85 1.0
200
50 90
50
0,8
400
c
ck
ck
c
ck
ck
f MPa
f
MPa f MPa
f




=
 
=
  − 
= −   
   
  
− 
= −  
 
Flexão Normal Simples – FNS
Parâmetros do Diagrama Retangular Simplificado
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 53
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Dimensionamento de Seções Retangulares
▪ Diagrama de Tensões Retangular Simplificado
Flexão Normal Simples – FNS
Parâmetros do Diagrama Retangular Simplificado
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 54
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Dimensionamento de Seções Retangulares
Flexão Normal Simples – FNS
▪ Armadura Simples
 fck ≤ 50 MPa : x ≤ 0,45.d
50 < fck ≤ 90 MPa : x ≤ 0,35.d
50ckf MPa
2023
Depto de Engenharia de Estruturas e Geotécnica
PEF 3303 Estruturas de Concreto I
Flexão Normal Simples 55
CAD – Concreto de Alto Desempenho
Hipóteses Básicas Domínios de Deformação Diagrama Retangular de Tensões Dimensionamento
Dimensionamento de Seções Retangulares
Flexão Normal Simples – FNS
▪ Armadura Dupla
 fck ≤ 50 MPa : x = 0,45.d
50 < fck ≤ 90 MPa : x =0,35.d
	Slide 1
	Slide 2
	Slide 3
	Slide 4
	Slide 5
	Slide 6
	Slide 7
	Slide 8
	Slide 9
	Slide 10
	Slide 11
	Slide 12
	Slide 13
	Slide 14
	Slide 15
	Slide 16
	Slide 17
	Slide 18
	Slide 19
	Slide 20
	Slide 21
	Slide 22
	Slide 23
	Slide 24
	Slide 25
	Slide 26
	Slide 27
	Slide 28
	Slide 29
	Slide 30
	Slide 31
	Slide 32
	Slide 33
	Slide 34
	Slide 35
	Slide 36
	Slide 37
	Slide 38
	Slide 39
	Slide 40
	Slide 41
	Slide 42
	Slide 43
	Slide 44
	Slide 45
	Slide 46
	Slide 47
	Slide 48
	Slide 49
	Slide 50
	Slide 51
	Slide 52
	Slide 53
	Slide 54
	Slide 55
