ATOS OPERATÓRIOS E INSTRUMENTOS
CIRÚRGICOS

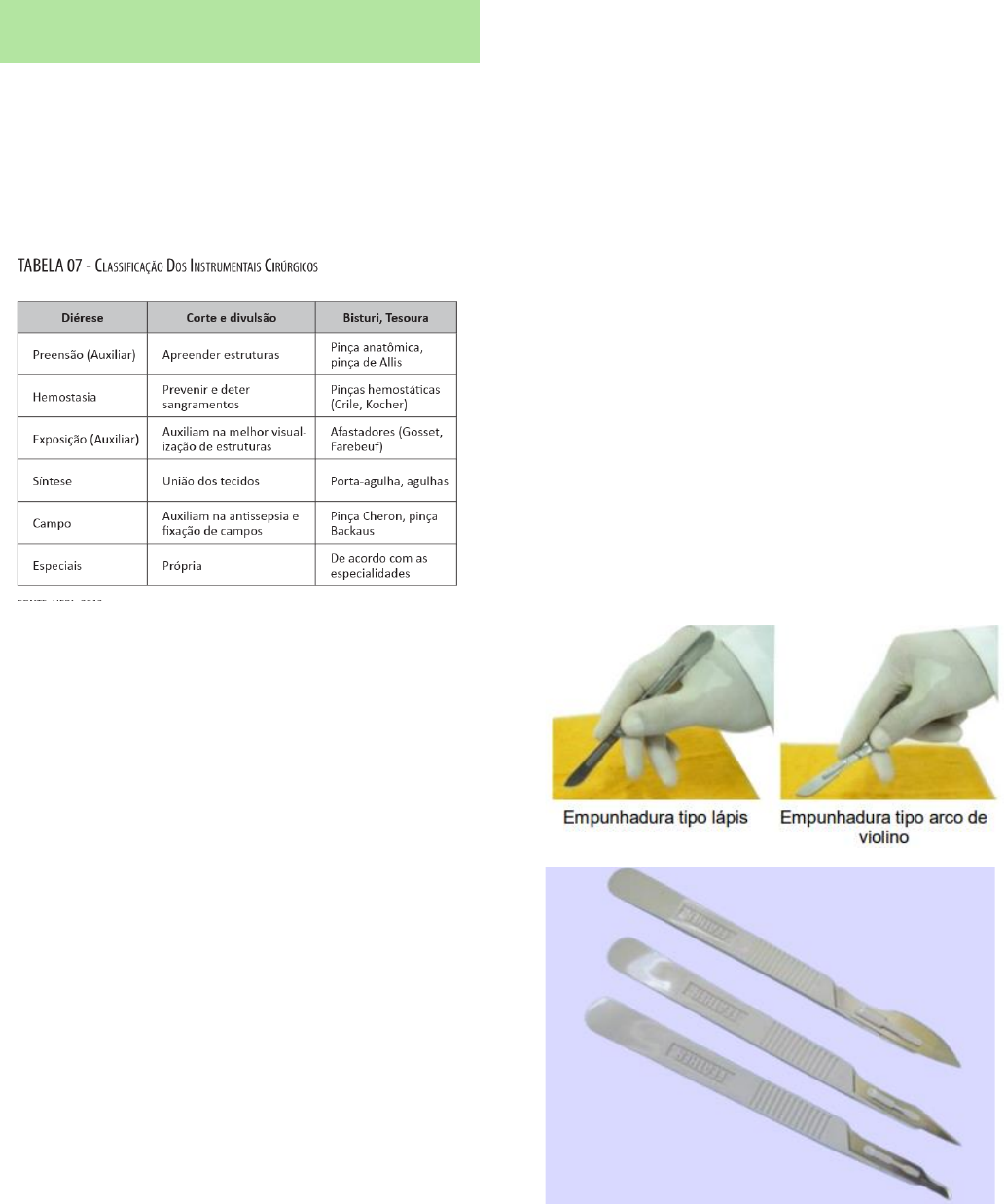

A classificação do instrumental é feita segundo sua
função principal e tempo de utilização no ato
operatório. Os tempos cirúrgicos podem ser
divididos em: Diérese - Hemostasia - Exérese –
Síntese.

I. DIÉRESE (1º quadrante):
Ato realizado pelo cirurgião para provocar uma
solução de descontinuidade entre tecidos (ou
uma via de acesso), pela utilização de um conjunto
de manobras manuais e instrumentais, com
finalidade terapêutica.
Características básicas: demarcação (Após a
antissepsia e a correta aposição e fixação dos panos
cirúrgicos estéreis, a diérese deve ser previamente
traçada, de forma que seja corretamente
executada); Isolamento provisório do local da
incisão; Fixação da pele para diérese, sentido da
incisão (As incisões se realizam em 1 ou mais
tempos, da esquerda para a direita e do lado distal
para o proximal. Quando for realizada em áreas de
declive, a incisão deve ser iniciada de baixo para
cima).
Os principais instrumentais de diérese são:
bisturis, tesouras, serras e agulhas, trépano, ruginas
entre outros instrumentos capazes de separar os
tecidos com fim operatório.
As principais manobras realizadas neste tempo,
são: • Incisão; • Secção; • Divulsão; • Punção; •
Dilatação; • Serração.
o Incisão: feita com instrumento de corte que
secciona os tecidos (bisturi, bisturi elétrico
-eletrocautério).
Bisturi frio: instrumento de corte por excelência,
constituído por um cabo reutilizável ao qual se
adapta uma lâmina desmontável e descartável. Para
a colocação e retirada das lâminas no cabo do
bisturi utiliza-se um porta agulha ou uma pinça
hemostática. Lâminas (iniciadas com número 1)
cabo nº 3: 11, 12 e 15. Lâminas (iniciadas com
número 3) cabo nº 4: 21, 22, 23.
Empunhadura (tipo lápis): maior delicadeza e
precisão (incisões pequenas e ou curvas).
Empunhadura (tipo arco de violino): incisões
longas, retilíneas ou curvas suaves.
Incisão: feita de uma só vez, em um único
movimento; iniciar perpendicular → 45º →
terminar 90º.


Bisturi elétrico: Utilizado para complementar
e/ou substituir o uso dos bisturis convencionais
durante os procedimentos cirúrgicos, com o
objetivo de realizar corte e/ou coagulação dos
tecidos de maneira hemostática, rápida e segura. A
este aparelho somam-se três acessórios
indispensáveis: pedal, caneta e placa dispersiva
o Secção: ato de cortar (tesoura, serra,
lâmina, bisturi elétrico, laser).
A) Tesoura: instrumento utilizado para efetuar
corte, divulsão, dissecção e desbridamento de
tecidos orgânicos e corte de materiais cirúrgicos.
As tesouras podem ser retas ou curvas. As retas são
usadas em superfície e as curvas em cavidades.
Quanto à ponta, podem ser romba, aguda ou
semiaguda.
Tesoura Mayo: mais robusta, apresenta porção
distal que corresponde à metade de seu
comprimento total. Utilizada para secção de fios e
de outros materiais cirúrgicos. Na mesa: ponta
virada para o cirurgião (pois será usada pelo
instrumentador).



Tesoura Metzenbaum (retas ou curvas com ambas
as pontas arredondadas): mais delicada, apresenta
porção distal equivalente a 1/3 de seu comprimento
total e pontas arredondadas. É utilizada em tecidos
orgânicos e fios na cavidade. Função: Alcançar
estruturas mais profundas. A Metzembaum CURVA
é mais utilizada em campo cirúrgico.



Tesoura de Íris: Pequena e delicada. Função:
cirurgia oftálmica.

Empunhadura: deve ser feita com a introdução
apenas das falanges distais dos dedos polegar e
anular nos anéis, enquanto o dedo indicador firma
a articulação da tesoura, dando precisão ao
movimento, e o dedo médio firma seu ramo
inferior, auxiliando na estabilidade do instrumento
à mão. A empunhadura inversa é feita pelo polegar
e o indicador e apoiada pelos três últimos dedos,
quando o corte deve ser feito em direção ao
cirurgião. A tesoura deve ser manipulada
forçandose seus ramos cortantes um contra o outro,
o polegar puxando para a palma da mão e o
indicador empurrando o anel correspondente no
sentido oposto
o Divulsão: separação de tecidos (pinça,
tesoura, afastadores, tentacânula).
A) Pinça anatômica: possui ranhuras finas e pouco
traumáticas na sua face preensora, sendo utilizada
para a preensão de tecidos delicados, vasos, nervos,
paredes viscerais etc.
B) Pinça dente de rato: possui dentes na
extremidade, sendo utilizada para a apreensão de
tecidos mais resistentes como pele e aponeuroses


C) Pinça Adson: pinças delicadas, com ou sem
dentes em suas pontas (traumáticas ou pouco
traumáticas, respectivamente), de grande utilização
em cirurgias neurológicas, plásticas e pediátricas.

Pinça DeBakey (atraumáticas)

Pinça Cushing

Pinça Mayo-Russa:

Empunhadura: É feita com a mão não dominante,
semelhante a um lápis, sendo o dedo indicador o
responsável pelo movimento de fechamento da
pinça, enquanto o polegar e o médio servem de
apoio.
Tentacânula:
• Trata-se de um instrumento com 15 em de
comprimento, com múltiplas aplicações. • Em uma
das extremidades, apresenta uma fenestração que
lhe permite ser de grande valia para a realização de
liberação de “freios” de língua e de lábio. • Na outra
extremidade, mais longa, apresenta duas faces:
uma côncava e outra convexa. • Na face côncava,
existe uma discreta calha ou canaleta que, ao ser
introduzida, por exemplo, sob um plano tecidual,
permite, com facilidade, a realização de incisões
retilíneas. • A face convexa, bem como a sua
extremidade, é de grande utilidade nas operações
sobre as unhas.

Afastadores: São instrumentos auxiliares utilizados
para o afastamento de estruturas teciduais, visando
a fornecer exposição propícia ao desenvolvimento
de determinado ato operatório. São divididos em
afastadores (ou retratores) de parede ou de
conteúdo intracavitário (abdominal ou torácico);
ambos os tipos são subdivididos em manuais (ou
dinâmicos) e autoestáticos (ou autofixantes).
A) Afastadores dinâmicos: São instrumentos
que exigem tração manual contínua e
permitem fácil alteração de posição devido
manuseio mais ágil.
§ Afastador de Farabeuf: formado por uma haste de
comprimento e curvatura variados e duas
extremidades curvadas (formato de “C”
característico). Utilizado para afastar pele,
subcutâneo e músculos superficiais.


§ Afastador de Langenbeck: possui um cabo longo
e com lâmina delicada na ponta. Semelhante ao
Farabeuf, porém, pode atingir planos mais
profundos.

§ Afastador de Volkmann: possui um cabo longo
com garras (1 a 6) em sua extremidade. Utilizado
em planos musculares.

§ Afastador de Doyen: formado por cabo de 20 a
22cm e lâmina descendente em ângulo reto de
diversos tamanhos. Utilizado para exposição da
cavidade abdominal

§ Afastador de Deaver: é curvilíneo e em tamanhos
diversos. Utilizado em cirurgias torácicas e
abdominais.


§Afastador Gillies: delicado, com extremidade em
gancho, muito utilizado em cirurgias plásticas

Válvula/afastador suprapúbica é um afastador
manual para cavidade pélvica

B) Afastadores autoestáticos: Instrumentos
que por si só mantêm as estruturas afastadas
e estáveis. Permitem que o cirurgião e seus
auxiliares se ocupem de outras funções
durante o ato operatório. São utilizados em
cirurgias abdominais e torácicas.
§ Afastador de Gosset: É utilizado em cirurgias
abdominais (afastamento das paredes laterais).
Deve ser manipulado em sua extremidade
proximal, para que se movimente, uma vez que a
distal promove o afastamento autoestático das
estruturas. Também conhecido como laparostato

§ Afastador de Balfour: Utilizado em grande parte
das cirurgias abdominais; além de separar as
paredes laterais, também afasta as extremidades
superior ou inferior. É uma adaptação do afastador
de Gosset, acoplando-sea este a válvula
suprapúbica de Doyen

§ Afastador de Finochietto: Utilizado em cirurgias
torácicas. Possui uma manivela para possibilitar o
afastamento da forte musculatura intercostal


§ Afastador de Adson: Utilizado em cirurgias
neurológicas para afastar couro cabeludo


Espátula Haberer: Por ser flexível, é adaptável a
qualquer necessidade operatória. Pode também
servir de proteção das vísceras durante suturas na
parede da cavidade abdominal

o Dilatação: Aumentar o diâmetro de canais e
ofícios (vela de Hegar).
o Serração: serrar tecidos (ex: cirurgia óssea)
Costótomo

Cisalha

Rugina Farabeuf curva

Rugina Doyen: Serrar costelas

Serra Langenbeck: Serrar falange

Serra de Gigli: serrar osso. Cirurgias de
amputação,onde os ossos têm de ser suavemente
cortado ao nível da amputação.

II. HEMOSTASIA E PREENSÃO:
A hemostasia (hemos-sangue; stasis-deter) é o
tempo cirúrgico que objetiva prevenir ou coibir
hemorragias. É importante para evitar perda
sanguínea que comprometa o estado
hemodinâmico do paciente e a formação de
coleções sanguíneas ou coágulos que possam
dificultar a visão do cirurgião ao campo operatório.
Os instrumentos utilizados neste tempo são pinças
hemostáticas. Estas são formadas pelas seguintes
partes: argolas ou anéis digitais, cremalheira ou
trava, hastes, garras e pontas.
As garras devem conter obrigatoriamente ranhuras
para evitar deslizamentos para fora da garra da
pinça. As pinças hemostáticas podem ser retas ou
curvas. Considera-se o modelo curvo como
“realmente” hemostático e o reto é utilizado para
reparo.
Tipos de hemostasia:
 → Pode ser temporária ou definitiva, além de
preventiva ou corretiva.
→ Temporária: quando o fluxo sanguíneo é
reduzido ou suprimido transitoriamente, durante
alguma etapa do ato operatório. Pinçamento,
Garroteamento/ Faixa de Esmarch, Ação
Farmacológica (vasoconstrição), Circulação Extra-
Corpórea
→ Definitiva: é obtida pela obliteração permanente
do lúmen vascular. Ligadura, Cauterização e
Obturação
→ Preventiva: quando se aplicam medidas visando
à profilaxia de uma hemorragia.
→ Corretiva: para corrigir sangramento já
instalado.
Podem ser traumáticas (Rochester, Kelly, Mixter)
ou atraumáticas (DeBakey, Satinsky, Bulldog).

Crille, kelly e mosquito (respectivamente)
A) Pinça Crille: Apresenta ranhuras
transversais em toda a garra, sendo de
tamanho médio ou grande e um pouco
maior que a Kelly. É usada para promover
a hemostasia de vasos menos grosseiros.
CURVA para pinçamento de vasos
viscerais; RETA para reparo de fios.


B) Pinça Kelly: Semelhante à pinça de Crille,
reta ou curva; apresenta ranhuras
transversais em 2/3 da garra, com 14 a 16
cm de comprimento. Possui pontas
menores. O modelo reto, conhecido como
pinça de reparo, é usado para o pinçamento
de fios e outros materiais na superfície. O
modelo curvo é utilizado para hemostasia
de vasos e tecidos menos grosseiros.


C) Pinça Halsted: É reta ou curva, com ou sem
dentes, com ranhuras em toda a garra. É
utilizada para a hemostasia de vasos de
pequeno calibre e em cirurgias pediátricas.
Haslted reta é chamada de reparo e a
Haslted curva é chamada de mosquito. A
diferença entre a pinça de Halsted e a de
Crille é o tamanho.




D) Pinça de Mixter: Pinça hemostática longa
(18 a 35 cm de comprimento) e de ponta
curva em ângulo reto, sendo também
conhecida como pinça em “J” ou maluca. É
disponível na versão baby com 14 cm de
comprimento, ela tem ranhuras
longitudinais. Utilizada para auxiliar a
passagem de fios de ligadura e na dissecção
de vasos e pedículos, como o renal e o
pulmonar.



E) Pinça de Kocher: Inicialmente foi
idealizada para hemostasia. Possui dentes
no ápice das hastes que se encaixam.
Atualmente, por ser muito traumática, pela
presença de dentes, é utilizada como
clampe grosseiro e para reparar tecidos
fibrosos, como aponeuroses. Função:
instrumento de preensão. Única pinça do 2º
quadrante que não é hemostática. Possui
pontas longas e robustas, com estrias
transversais e dente-de-rato, podendo
apresentar-se reta ou curva


F) Pinça de Rochester: Mais grossa e firme,
entalhe em toda a pinça. Função: Para
pedículos de vasos mais calibrosos, tubos
ou alças intestinais ressecadas – Curva;
Menos delicada – Reta.


Debankey Pinça hemostática

III. ESPECIAIS:
Os instrumentos especiais são aqueles utilizados
para finalidades específicas nos tempos operatórios
principais. São muitos e variam de acordo com a
especialidade cirúrgica.
A) Pinça Allis (preensão): Apresenta pontas
recurvadas que, quando acionadas se
justapõem através de uma linha serrilhada
(pequenos dentes), sendo, portanto, uma
pinça traumática. Utilizada para manipular
o estômago e intestino delgado.



B) Pinça Babcock (preensão): Possui pontas
curvas fenestradas sem dentes. Faz
preensão e tração de tecidos que não se
deseja comprimir, PINÇA
ATRAUMÁTICA. Pode agarrar ou
envolver estruturas delicadas como ureter e
trompas. Utilizada para manipulação de
vísceras ocas, alças instestinais.

C) Pinça Backhaus: Instrumento auxiliar,
caracterizado por possuir pontas agudas e
anguladas. É utilizado para fixação de
panos de campo e objetos ao campo
operatório, pode ser utilizado como guia
para o bisturi elétrico, aspirador, etc.


D) Clampe Bulldogs: São pequenos clampes
úteis para manusear vasos de pequeno
calibre e em locais de difícil acesso. Fazem
hemostasia atraumática temporária. São
constituídos de uma dupla haste
entrelaçada, com superfícies de contato
planas e com ranhuras transversais finas.
Podem ter pontas retas, curvas ou
anguladas. São os clampes mais comuns em
cirurgia cardíaca.

E) Pinça Collin (preensão): Sua extremidade
funcional é fenestrada, em forma de aro ou
elipse, diminuindo assim a superfície de
contato com a víscera. Apresenta ranhuras
transversais delicadas. Utilizada para
tracionar e apresentar o fundo da vesícula
biliar e em cirurgias cardíacas. Pinça de
preensão atraumática.


F) Pinça Murphy: Apresenta extremidade
funcional mais abaulada e dotada de
ranhuras transversais e grosseiras. Utilizado
na antissepsia da pele.

H) Pinça Cheron: Apresenta extremidade funcional
semelhante à Murphy. As hastes têm formato de
gatilho, para que a mão do cirurgião não dificulte a
visualização do campo operatório. Utilizada na
antissepsia de pele ou em cirurgias ginecológicas.


I) Pinça Duval (preensão): Sua extremidade
funcional é triangular, fenestrada e plana, apresenta
um fino e delicado padrão de ranhuras transversais,
tornando a pouco traumático. Utilizada para
apresentação do parênquima pulmonar e apêndice
vermiforme.

E) Clampes intestinais: São utilizados em cirurgias
de ressecção de segmento do tubo digestivo
ocluindo a luz intestinal evitando, desta forma, a
passagem de secreções para a área que está sendo
manuseada. Adicionalmente determinam
hemostasia temporária.


Pinça Satinsky Pinça hemostática de vasos
profundos. • Função: hemostasia de pedículos
vasculares Local na mesa: 4º quadrante
(instrumentos especiais)



Pinça Foerster (preensão): Pinças retas ou curvas,
ponta oval, com 18 a 25 cm de comprimento,
longas, usadas como transportadoras de gazes para
curativos em profundidade e para preensão de
vísceras ocas

Pinça Pozzi: Usada em operações uterinas

Clamp Satinsky - clampeamento atraumático

Cuba redonda


Cuba rim

IV. SÍNTESE
É o conjunto de manobras destinadas a unir tecidos
seccionados, restituindo-lhes sua integridade
anatômica e funcional.
Materias Utilizados:
• Pinças, Porta-agulhas
• Agulhas (retas ou curvas/ cilíndricas ou
triangular)
• Grampos
• Fios Cirúrgicos(absorvíveis ou inabsorvíveis,
biológicos ou sintéticos, miofilamentar ou
polifilamentar)
Os modelos básicos de porta-agulhas são Mayo-
Hegar e Mathieu.
A) Mayo-Hegar: É estruturalmente semelhante
às pinças hemostáticas, com cremalheira
para a fixação. A face interna dos seus
curtos ramos preensores possui ranhuras em
xadrez e um sulco longitudinal que
facilitam a fixação das agulhas. É o modelo
mais utilizado, sendo empunhado da
mesma forma que os instrumentos de argola
ou na forma empalmada.


B) Mathieu: Apresenta hastes curvas, com uma
cremalheira na extremidade, sendo aberto
com o mesmo movimento de pressão que o
fecha. Utilizado em suturas superfícies e
procedimentos odontológicos.


Porta-agulha Castroviejo: Instrumental com pontas
delicadas e trava super sensível.

DISPOSIÇÃO DA MESA
Posição em relação ao paciente e ao cirurgião  Do
instrumento mais delicado para o menos delicado.

1.Os materiais de diérese no quadrante inferior
direito da mesa: bisturi (lâminas apontadas
para baixo), e tesouras (pontas apontadas para
baixo).
2.No quadrante inferior esquerdo são dispostos
os materiais destinados à hemostasia, incluem
diferentes tipos de pinças (extremidade para
baixo), como: hemostática de Halsted (mosquito),
hemostática de Kelly, hemostática de Crille e
hemostática de Kocher.
3.No quadrante superior direito são dispostos os
materiais de síntese: incluem agulhas, porta-
agulhas (extremidade apontada para cima),
pinças (extremidades apontadas para baixo) e
fios cirúrgicos.
4. Os materiais especiais da cirurgia se dispõem
no quadrante superior esquerdo da mesa. São
exemplos de materiais especiais:
▪ Cubas para soros e gases para molhar e
limpar estruturas.
▪ Afastadores de Farabeuf e de Gosset.
▪ Pinça de Collins, de preensão menos
traumática, utilizada para prender
estruturas.
▪ Pinça de Allis, de preensão mais grosseira,
com serrilhado nas hastes que fecham, mais
traumática.
▪ Pinça de Babkoch, que tem ponta ovalada,
pega de leve.
▪ Pinça de Backhaus, que é de preensão e
"morde" o material, prendendo-o.
▪ Clamps intestinais.
