Resumo - O Relatório proposto tem por finalidade abordar
sobre os efeitos teóricos discutidos em sala de aula, de uma
maneira prática por meio de simulações no Laboratório de
sistemas de controle I sobre dois sistemas de primeira ordem na
forma de função de transferência. Neste relatório abordaremos
o desenvolvimento dos sistemas de primeira ordem e suas
respostas para três tipos de entrada, um tipo rampa, uma para
o tipo degrau e uma do tipo parábola.

Palavras-chave – Simulações, primeira ordem, função de
transferência, sistemas, resposta, rampa, degrau.
I. INTRODUÇÃO
Entender sistemas de controle assim como suas ordens e
a análise em cima das funções de transferências dessas ordens
é inerente para estudos relacionados a sistemas de controle
como também os de engenharia no geral. A capacidade de
realizar as análises em relação a função de transferência, os
estudos referentes às simulações de primeira ordem referentes
aos softwares MATLAB (SIMULINK) são de forma
inerentes para o estudo dos comportamentos dos sinais nos
sistemas.
O objetivo deste trabalho é realizarmos a análise dos
sistemas de primeira ordem e desenvolver suas simulações
para entradas do tipo rampa, degrau e parábola. Vamos
comparar as respostas no tempo obtidas das simulações dos
sistemas de primeira ordem com as das funções de
transferência para entradas do tipo degrau, rampa e parábolas.
Neste relatório, explicaremos detalhadamente os métodos
e ferramentas usados na realização dos sistemas de primeira
ordem e na implementação das simulações. Também vamos
descrever passos referente as implementações dos sistemas
por meio de cálculos juntamente com as plataformas de
simulação MATLAB (SIMULINK).
II. FUNDAMENTAÇÃO TEÓRICA
Para melhor entendimento e prosseguimento mais conciso
sobre os materiais técnicos utilizados no projeto, vamos a
conceitos e fundamentações inerentes para o entendimento de
todo o projeto.
Um sistema de controle pode ser descrito como a
combinação de componentes que podem ser organizados e
comandados que agem em conjunto para atingir determinado
objetivo. O objetivo principal de um sistema de controle é
assegurar que o sistema controlado atenda a um desempenho
que é pretendido ou desejado. Segundo o livro de OGATA,
escrito por Katsuhiko Ogata, são exemplos de onde os
sistemas de controle podem ser empregados os sistemas de:
controle de velocidade, controle de temperatura, empresariais
e de controle robusto.

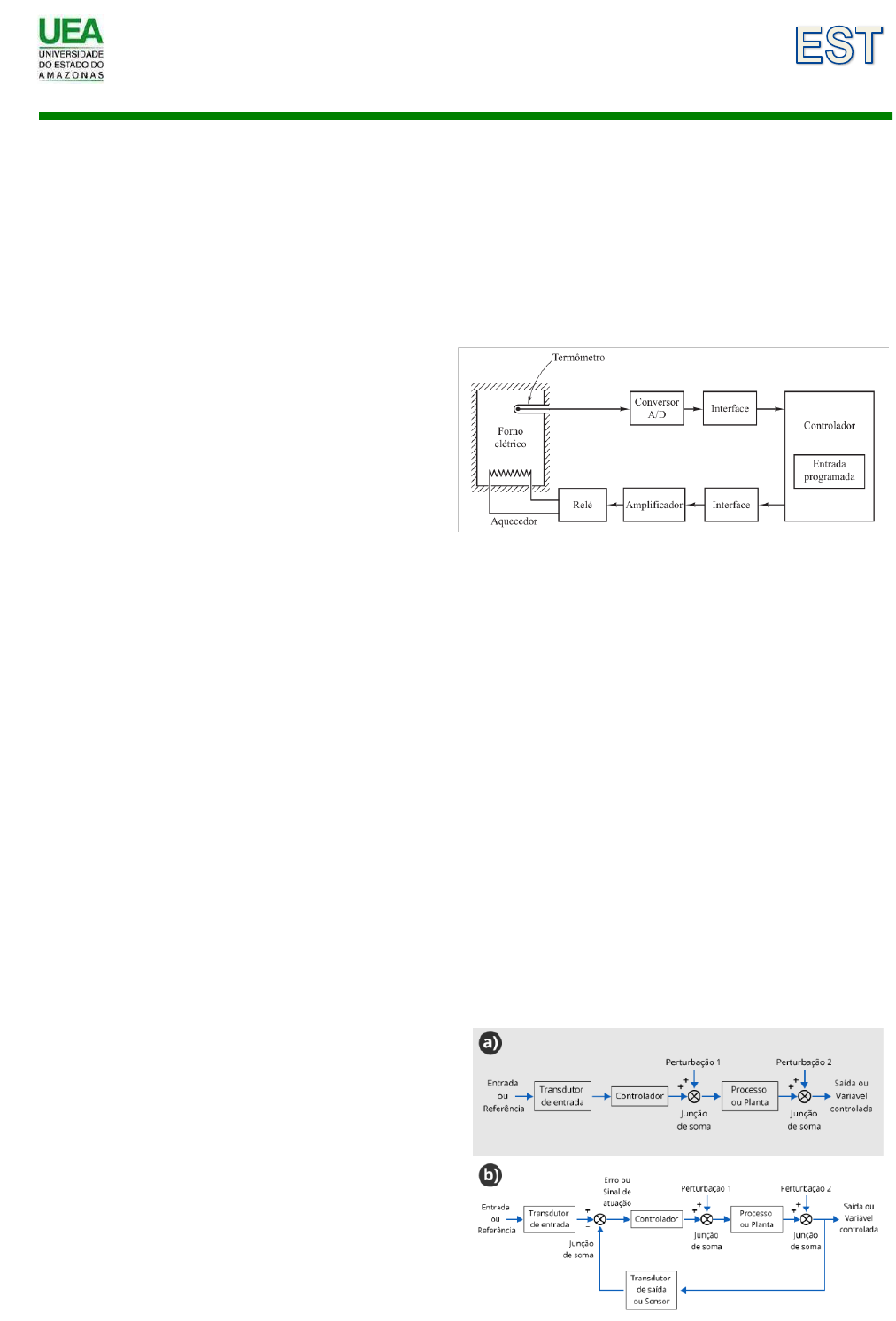

Fig. 01 – Sistema de controle de temperatura (OGATA, 2009).

Os sistemas de controle possuem três classificações
inerentes para entendimento e emprego dos comandos de
controle, esses dois sistemas são denominados como controle
com realimentação, controle de malha fechada e controle de
malha aberta. Os sistemas de controles de malhas de
realimentação podem ser definidos segundo Katsuhiko Ogata
(OGATA, 2009) “Um sistema que estabelece uma relação de
comparação entre a saída e a entrada de referência, utilizando
a diferença como meio de controle”.
Já um sistema de controle de malha fechada pode ser
descrito com frequência também como controle de
realimentação. Em um sistema de controle de malha fechada,
o sinal de erro atuante, que é a diferença entre o sinal de
entrada e o sinal de realimentação, realimenta o controlador,
de modo a minimizar o erro e acertar a saída do sistema ao
valor desejado. Por fim, no sistema de controle por malha
aberta, segundo Katsuhiko Ogata (OGATA, 2009) “o sinal de
saída não é medido nem realimentado para comparação com
a entrada.”. Os sistemas de malha aberta também possuem
uma constituição mais fácil, devido à estabilidade ser menos
significativa,
Fig. 02 – Malha aberta X Malha fechada (NISE, 2013).
 Uma função de transferência é denominada, segundo
Relatório 05: Sistemas de primeira ordem


Curso
 de
 Engenharia Elétrica



Laboratório de Sistemas de Controle I


Katsuhiko Ogata (OGATA, 2009) “ um sistema representado
por uma equação diferencial linear invariante no tempo é
definida como a relação entre a transformada de Laplace da
saída (função de resposta — response function) e a
transformada de Laplace da entrada (função de excitação —
driving function), admitindo-se todas as condições iniciais
nulas”.

Fig. 03 – Função de transferência (OGATA, 2009).

Um diagrama de blocos tem por definição a principal
finalidade de representar graficamente as funções
desempenhadas por cada um dos componentes e dos fluxos
relacionados entre si. Os diagramas possuem melhor
representação em relação às representações matemáticas de
modelagem, devido a justamente serem empregadas de
formas menos abstratas se aproximando melhor do fluxo de
sinais do sistema real.

Fig. 04 – Diagrama de bloco de um sistema industrial (OGATA, 2009).

Os sinais típicos de teste são os sinais inseridos nos
sistemas a fim de obter as respostas assim como
comportamento partindo da análise matemática juntamente
com a análise experimental obtidos facilmente, uma vez que
os sinais são funções de tempo muito simples. Faz parte
inerente dos estudos de sistemas de primeira ordem as
respostas transitórias e estacionárias, como também os tipos
de estabilidades.
As respostas transitórias podem ser classificadas como as
respostas que saem do estado inicial para uma de estado final,
já as de estado estacionário são entendidas como sistemas que
partem na medida em que t tende ao infinito.


Fig. 05 - Resposta estacionária (OGATA, 2009).

onde o primeiro termo do lado direito da equação é a resposta
transitória e o segundo é a resposta estacionária. Em sistemas
de controle é necessário se ter entendimento dos
comportamentos previstos dinâmicos partindo dos
conhecimentos de seus componentes. As características mais
importantes referente aos sistemas de controle são justamente
princípios referente a estabilidade absoluta de um sistema de
controle, a estabilidade absoluta de um sistema de controle,
que define justamente se um sistema é estável ou instável, o
critério de estabilidade está intimamente ligado ao fato de na
ausência de qualquer distúrbio ou sinal de entrada, a saída
permanece no mesmo estado.
Segundo Katsuhiko Ogata (OGATA, 2009) “A resposta
transitória de um sistema de controle prático frequentemente
apresenta oscilações amortecidas antes de atingir o estado
permanente. Se o sinal de saída de um sistema em regime
permanente não coincidir exatamente com a entrada, diz-se
que o sistema apresenta um erro estacionário. Esse erro é
indicativo da precisão do sistema. Na análise de um sistema
de controle, deve-se examinar o comportamento da resposta
transitória e do estado estacionário”.
Os sistemas de primeira ordem são caracterizados por
serem sistemas dinâmicos definidos por equações
diferenciais responsável por fazerem as relações entre saídas
e entradas desses sistemas por meio de equações lineares
diferenciais de primeira ordem. é importante também
conhecer algumas equações que partem das transformadas de
laplace em respostas as entradas padrões e também do tipo
degrau, rampa e ao impulso, como também alguns gráficos de
como se comportam as curvas em respostas as entradas.

Fig. 06 – Sistema de primeira ordem relação entrada e saída
(OGATA, 2009).


Fig. 07 – Sistema de primeira ordem em resposta ao degrau unitário
(OGATA, 2009).


Fig. 08 – Sistema de primeira ordem em resposta a entrada do tipo
rampa (OGATA, 2009).


Fig. 09 – Sistema de primeira ordem em resposta ao impulso unitário
(OGATA, 2009).


Curso
 de
 Engenharia Elétrica



Laboratório de Sistemasde Controle I




Fig. 10 – Curva exponencial de resposta (OGATA, 2009).


Fig. 11 – Resposta de rampa unitária (OGATA, 2009).


Fig. 12 – Resposta ao impulso unitário (OGATA, 2009).
III. METODOLOGIA
Para executar a atividade solicitada, se fizeram
necessários os seguintes equipamentos e ferramentas:

1. Computador;
2. Matlab;
3. Simulink.

A obtenção das funções de transferência partiram da
análise do material disponibilizado pelo professor para
execução do trabalho. Já com a função de transferência
disponibilizada pelo professor, conseguimos dar início aos
processos referente a execução do experimento.

Fig 13 - Material disponibilizado (GUZMAN, 2024)

Dando início aos cálculos de modelagem po espaço-
estado, temos primeiramente a função definidas obtidas de
duas formas diferente:

1. Por meio de função de transferência: Primeiramente
é feita a isolação da variável que possui maior grau
de derivação.
�̇� = 𝑢 − 3𝑦
Partindo desta equação, é possível fazer a análise por meio
de equações diferenciais, obtendo assim :
𝑠𝑌(𝑠) = 𝑈(𝑠) − 3𝑌(𝑠)
Que aplicando Laplace na equação diferencial é possível
encontrar a função transferência
𝑠𝑌(𝑠) = 𝑈(𝑠) − 3𝑌(𝑠)
𝑌(𝑠)
𝑈(𝑠)
=
1
𝑠 + 3

Dessa forma nós temos que a função de transferência
simulada no Simulink parte da equação acima é:

Fig 14 - Sistema primeira ordem com entrada do tipo rampa (AUTORIA
PRÓPRIA, 2024).


Curso
 de
 Engenharia Elétrica



Laboratório de Sistemas de Controle I



Fig 15 - Resposta primeira ordem com entrada do tipo rampa (AUTORIA
PRÓPRIA, 2024).

Fig 16 - Sistema primeira ordem com entrada do tipo degrau (AUTORIA
PRÓPRIA, 2024).

Fig 17 - Resposta primeira ordem com entrada do tipo degrau (AUTORIA
PRÓPRIA, 2024).

Fig 18 - Sistema primeira ordem com entrada do tipo parábola (AUTORIA
PRÓPRIA, 2024).

Fig 19 - Resposta primeira ordem com entrada do tipo parábola (AUTORIA
PRÓPRIA, 2024).
2. Por meio de diagramas de blocos: teremos,
basicamente, o mesmo comportamento do sistema
para os três tipos de entrada aplicados até o
momento.


Fig 20 - Sistema primeira ordem em diagrama de bloco do tipo rampa
(AUTORIA PRÓPRIA, 2024).

Fig 21 - Resposta primeira ordem em diagrama de bloco do tipo rampa
(AUTORIA PRÓPRIA, 2024).


Curso
 de
 Engenharia Elétrica



Laboratório de Sistemas de Controle I




Fig 22 - Sistema primeira ordem em diagrama de bloco do tipo degrau
(AUTORIA PRÓPRIA, 2024).

Fig 23 - Resposta primeira ordem com entrada do tipo degrau (AUTORIA
PRÓPRIA, 2024).

Fig 24 - Sistema primeira ordem com entrada do tipo parábola (AUTORIA
PRÓPRIA, 2024).

Fig 25 - Resposta primeira ordem com entrada do tipo parábola (AUTORIA
PRÓPRIA, 2024).
IV. CONCLUSÃO
Este relatório proporcionou uma compreensão
aprimorada sobre o comportamento dos sistemas de controle
ao serem submetidos a sinais de entrada como degrau, rampa
e parábola. Além disso, como o que foi ensinado em aula,
aprender a manipular equações e obter funções de
transferência utilizando a Transformada de Laplace,
ferramenta essencial no estudo de sistemas de controle,
especialmente para analisar as respostas temporais de
Sistemas de Primeira Ordem. Sendo assim, as aulas teóricas
e os experimentos de laboratório obtiveram conclusões
aceitáveis e com grau de entendimento e atividades em cunho
teórico e prático, destacando assim a importância
fundamental para o conhecimento e desenvolvimento
discente e profissional.
V. REFERÊNCIAS
[1] Ogata. K. Engenharia de Controle Moderno / Katsuhiko
Ogata; tradutora Heloísa Coimbra de Souza; revisor
técnico Eduardo Aoun Tannuri- 5 ed. – São Paulo:
Pearson Prentice Hall, 2010.
