1
Difração e interferência em fendas duplas - Simulador Algetec

Fabio Jose Zimmermann RU 3231402
Centro Universitário Uninter
Rua Argentina, 1000 – CEP: 85884 - 000 – Medianeira – Paraná - Brasil
e-mail: fabio_josezimmermann@hotmail.com

Resumo. Nesta atividade iremos utilizar de forma prática os conceitos da disciplina, mais especifi-
camente a teoria envolvida na difração e interferência da luz. Estudar o fenômeno da difração utilizando
um laser, fio de cabelo e fendas duplas de diferentes tamanhos. Verificar os padrões de interferência e
difração produzidos pelo fio de cabelo e por diferentes fendas duplas.

Introdução
A difração é a capacidade das ondas de
contornar obstáculos.
Quando uma onda encontra um obstáculo
que possui uma abertura de dimensões comparáveis
ao comprimento de onda, a parte da onda que passa
pela abertura se alarga (é difratada) na região que
fica do outro lado do obstáculo. Esse alargamento
acontece de acordo com o princípio de Huygens.
A difração constitui uma limitação para a
ótica geométrica, na qual as ondas eletromagnéticas
são representadas por raios. Quando tentamos
formar um raio fazendo passar a luz por uma fenda
estreita ou por uma série de fendas estreitas, a
difração frustra nossos esforços, fazendo a luz se
espalhar.
Já a interferência de ondas é o fenômeno
que ocorre em virtude do encontro simultâneo de
duas ondas que se propagam no mesmo meio. Sendo
assim, podemos dizer que quando duas ou mais
ondas chegam ao mesmo tempo a um ponto em
comum de um meio, ocorre o fenômeno
da interferência, ou seja, as ondas se superpõem
naquele ponto, originando um efeito que é o
resultado da soma algébrica das amplitudes de todas
as perturbações no local de superposição. Seu
entendimento só foi possível com a formulação
do Princípio da Superposição, por Thomas Young.

Procedimento Experimental

Verificando a distância entre as franjas

Espessura do fio de cabelo “a” a = 60 𝝁𝒎.
A fenda está a 300 milímetros de distância do
anteparo.
distmín (-3/0) = y-3 = 8,6 mm
distmín (-2/0) = y-2 = 5,2 mm
distmín (-1/0) = y-1 = 1,6 mm
distmín ( 0/1) = y1 = 1,6 mm
distmín ( 0/2) = y2 = 5,2 mm
distmín (0/3) = y3 = 8,6 mm






Determinando o comprimento de onda da luz
vermelha

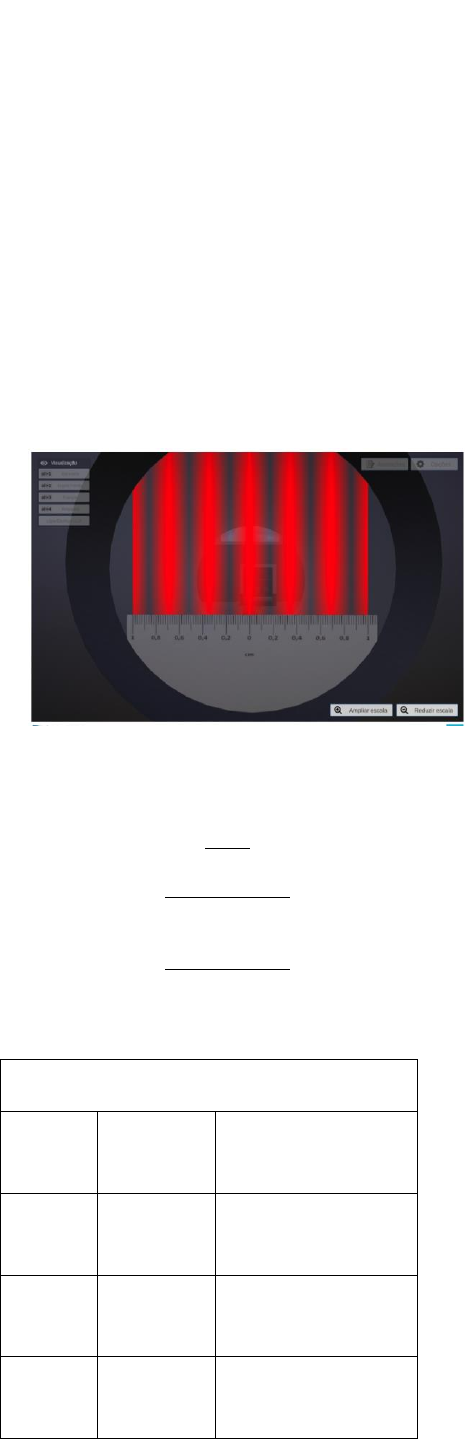

Figura 1: Feixe luz vermelha

L = 300mm
a = 60 m
𝝀 =
𝒂. 𝚫𝒚
𝑳

𝝀 =
𝟔𝟎. 𝟏𝟎−𝟔 ∗ 𝟑, 𝟒
𝟑𝟎𝟎

𝝀 = 6,8. 𝟏𝟎−𝟕
𝝀 =
𝟔𝟎. 𝟏𝟎−𝟔 ∗ 𝟑, 𝟔
𝟑𝟎𝟎

𝝀 = 7,2. 𝟏𝟎−𝟕


Dados do Experimento – Laser Vermelho
Franjas 𝚫𝒚 (mm) Comprimento de
Onda 𝜆
(y-3 – y-
2)
8,6-
5,2=3,4
6,8. 𝟏𝟎−𝟕
(y-2 – y-
1)
5,2-
1,6=3,6
7,2. 𝟏𝟎−𝟕
(y2 – y1) 5,2-
1,6=3,6
7,2. 𝟏𝟎−𝟕
 2
(y3 – y2) 8,6-
5,2=3,4
6,8. 𝟏𝟎−𝟕
Comprimento de
onda médio 𝜆𝑚
𝟕. 𝟏𝟎−𝟕
Você identificou diferentes comprimentos de onda
para cada franja? Se sim, explique a possível causa
para esta ocorrência.
R: Sim. A medida não dá para identificar sé é
precisa mas no meu experimento deu os mesmos
valores aparentemente.


Figura 2: Feixe luz laranja

Dados do Experimento – Laser Laranja
Franjas 𝚫𝒚 (mm) Comprimento de
Onda 𝜆
(y-3 – y-2) 7,5-4,5=3 6. 𝟏𝟎−𝟕
(y-2 – y-1) 4,5-
1,4=3,1
6,2. 𝟏𝟎−𝟕
(y2 – y1) 4,5-
1,6=2,9
5,8. 𝟏𝟎−𝟕
(y3 – y2) 7,6-
4,5=3,1
6,2. 𝟏𝟎−𝟕
Comprimento de onda
médio 𝜆𝑚
6, 𝟎𝟓. 𝟏𝟎−𝟕












Figura 3: Feixe luz amarela

Dados do Experimento – Laser amarelo
Franjas 𝚫𝒚 (mm) Comprimento de
Onda 𝜆
(y-3 – y-
2)
7,2-
4,3=2,9
5,8. 𝟏𝟎−𝟕
(y-2 – y-
1)
4,3-
1,4=2,9
5,8. 𝟏𝟎−𝟕
(y2 – y1) 4,4-
1,5=2,9
5,8. 𝟏𝟎−𝟕
(y3 – y2) 7,4-4,4=3 𝟔. 𝟏𝟎−𝟕
Comprimento de
onda médio 𝜆𝑚
5,8𝟓. 𝟏𝟎−𝟕













 3

Figura 4: Feixe luz verde
Dados do Experimento – Laser verde
Franjas 𝚫𝒚 (mm) Comprimento de
Onda 𝜆
(y-3 – y-2) 6,9-
4,1=2,8
5,8. 𝟏𝟎−𝟕
(y-2 – y-1) 4,1-
1,4=2,7
5,4. 𝟏𝟎−𝟕
(y2 – y1) 4,2-
1,4=2,8
5,8. 𝟏𝟎−𝟕
(y3 – y2) 7-4,2=2,8 5,8. 𝟏𝟎−𝟕
Comprimento de onda
médio 𝜆𝑚
5,7. 𝟏𝟎−𝟕














Figura 5: Feixe luz azul
Dados do Experimento – Laser azul
Franjas 𝚫𝒚 (mm) Comprimento de
Onda 𝜆
(y-3 – y-2) 6-3,5=2,5 5. 𝟏𝟎−𝟕
(y-2 – y-1) 3,5-1,1=2,4 𝟒, 𝟖. 𝟏𝟎−𝟕
(y2 – y1) 3,6-1,2=2,4 𝟒, 𝟖. 𝟏𝟎−𝟕
(y3 – y2) 6-3,6=2,4 𝟒, 𝟖. 𝟏𝟎−𝟕
Comprimento de onda
médio 𝜆𝑚
𝟒, 𝟖𝟓. 𝟏𝟎−𝟕




























 4
Fenda dupla I

 L = 320 mm

distmáx (-1/0) = 7,2 mm
distmáx ( 0/1) = 7,2 mm

Figura 6: Feixe luz vermelha fenda dupla I

distmáx (-1/0) = 6,8 mm
distmáx ( 0/1) = 6,6 mm

Figura 7: Feixe luz laranja fenda dupla I

Dados do Experimento – Laser Vermelho - 𝜆𝑚 =
𝟕. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 7,2 0,02249 𝟑, 𝟏. 𝟏𝟎−𝟓
( 0/1) 7,2 0,02249 𝟑, 𝟏. 𝟏𝟎−𝟓
Dados do Experimento – Laser Laranja - 𝜆𝑚 =
6, 𝟎𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 6,8 0,02124 𝟐, 𝟖. 𝟏𝟎−𝟓
( 0/1) 6,6 0,02062 𝟐, 𝟗. 𝟏𝟎−𝟓
Dados do Experimento – Laser Amarelo - 𝜆𝑚 =
5,8𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 6,4 0,01999 𝟐, 𝟗. 𝟏𝟎−𝟓
( 0/1) 6,4 0,01999 𝟐, 𝟗. 𝟏𝟎−𝟓
Dados do Experimento – Laser Verde - 𝜆𝑚 =
5,7. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 6,2 0,01937 𝟐, 𝟗. 𝟏𝟎−𝟓
( 0/1) 6,2 0,01937 𝟐, 𝟗. 𝟏𝟎−𝟓
Dados do Experimento – Laser Azul - 𝜆𝑚 =
𝟒, 𝟖𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 5 0,01562 𝟑, 𝟏. 𝟏𝟎−𝟓
( 0/1) 5,2 0,01624 𝟐, 𝟗. 𝟏𝟎−𝟓
 dmédio 𝟐, 𝟗𝟓. 𝟏𝟎−𝟓
 5
Fenda dupla II

 L = 320 mm

distmáx (-1/0) = 4,2 mm
distmáx ( 0/1) = 4,4 mm

Figura 6: Feixe luz vermelha fenda dupla I

distmáx (-1/0) = 4 mm
distmáx ( 0/1) = 3,8 mm

Figura 7: Feixe luz laranja fenda dupla I

Dados do Experimento – Laser Vermelho - 𝜆𝑚 =
𝟕. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 4,2 0,01312 𝟓, 𝟑. 𝟏𝟎−𝟓
( 0/1) 4,4 0,01375 𝟓. 𝟏𝟎−𝟓
Dados do Experimento – Laser Laranja - 𝜆𝑚 =
6, 𝟎𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 4 0,01249 𝟒, 𝟖. 𝟏𝟎−𝟓
( 0/1) 3,8 0,01187 𝟓. 𝟏𝟎−𝟓
Dados do Experimento – Laser Amarelo - 𝜆𝑚 =
5,8𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 3,6 0,01124 𝟓, 𝟐. 𝟏𝟎−𝟓
( 0/1) 3,8 0,01187 𝟒, 𝟗. 𝟏𝟎−𝟓
Dados do Experimento – Laser Verde - 𝜆𝑚 =
5,7. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 3,5 0,01093 𝟓, 𝟐. 𝟏𝟎−𝟓
( 0/1) 3,6 0,01125 𝟓. 𝟏𝟎−𝟓
Dados do Experimento – Laser Azul - 𝜆𝑚 =
𝟒, 𝟖𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 3 0,00937 5,1. 𝟏𝟎−𝟓
( 0/1) 3 0,00937 𝟓, 𝟏. 𝟏𝟎−𝟓
 dmédio 𝟓, 𝟎𝟔. 𝟏𝟎−𝟓
 6
Fenda dupla III

 L = 320 mm

distmáx (-1/0) = 4,4 mm
distmáx ( 0/1) = 4,4 mm

Figura 6: Feixe luz vermelha fenda dupla I

distmáx (-1/0) = 4 mm
distmáx ( 0/1) = 4 mm

Figura 7: Feixe luz laranja fenda dupla I

Dados do Experimento – Laser Vermelho - 𝜆𝑚 =
𝟕. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 4,4 0,01374 𝟓. 𝟏𝟎−𝟓
( 0/1) 4,4 0,01374 𝟓. 𝟏𝟎−𝟓
Dados do Experimento – Laser Laranja - 𝜆𝑚 =
6, 𝟎𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 4 0,01249 𝟒, 𝟖. 𝟏𝟎−𝟓
( 0/1) 4 0,01249 𝟒, 𝟖. 𝟏𝟎−𝟓
Dados do Experimento – Laser Amarelo - 𝜆𝑚 =
5,8𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 3,6 0,01124 𝟓, 𝟐. 𝟏𝟎−𝟓
( 0/1) 3,8 0,01187 𝟒, 𝟗. 𝟏𝟎−𝟓
Dados do Experimento –Laser Verde - 𝜆𝑚 =
5,7. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 3,5 0,01093 𝟓, 𝟐. 𝟏𝟎−𝟓
( 0/1) 3,6 0,01124 𝟓. 𝟏𝟎−𝟓
Dados do Experimento – Laser Azul - 𝜆𝑚 =
𝟒, 𝟖𝟓. 𝟏𝟎−𝟕
Franjas distmáx Ângulo 𝜃 Distância
entre fendas
d (m)
(-1/0) 3 0,00937 𝟓, 𝟏. 𝟏𝟎−𝟓
( 0/1) 3 0,00937 𝟓, 𝟏. 𝟏𝟎−𝟓
 dmédio 𝟓, 𝟎𝟏. 𝟏𝟎−𝟓
 7
1 – Pela observação das figuras de difração e dos
resultados da tabela de dados, como o espaçamento
entre as franjas varia com a espessura do fio de
cabelo?
R: Quanto menor a espessura do fio cabelo maior é
o espaçamento entre as franjas.
2 – Com base na geometria, escreva uma expressão
para calcular o ângulo 𝜃 formado entre a direção do
feixe central e a direção de cada mínimo. Estes
ângulos são calculados considerando que a direção
do feixe em cada mínimo, a direção do feixe no
máximo central (distancia L) e a distância dos
mínimos no anteparo y formam um triangulo
retângulo. Veja a imagem.

R:
𝑡𝑔 𝜃 =
𝑦𝑚
𝐿

3 – Com base na óptica física, escreva uma
expressão para calcular o ângulo formado entre a
direção do feixe central e a direção de cada mínimo
devido a difração.
R:
𝑠𝑒𝑛 𝜃 =
𝑚. 𝜆
𝑎

4 – Combine as expressões dos itens anteriores de
forma a resultar uma equação para o comprimento
de onda 𝜆 em função da ordem destes mínimos.
Lembre-se que para ângulos 𝜃 pequenos vale a
aproximação 𝑠𝑒𝑛𝜃 ≈ 𝜃 ≈ 𝑡𝑎𝑛𝜃.
R:

𝑚.𝜆
𝑎
=
𝑦𝑚
𝐿

𝜆 =
𝑎. 𝑦𝑚
𝑚. 𝐿

5 - Qual o comprimento de onda obtido para cada
cor de laser?
R: Vermelho = 𝟕. 𝟏𝟎−𝟕
Laranja = 6, 𝟎𝟓. 𝟏𝟎−𝟕
Amarelo = 5,8𝟓. 𝟏𝟎−𝟕
Verde = 5,7. 𝟏𝟎−𝟕
Azul = 𝟒, 𝟖𝟓. 𝟏𝟎−𝟕
6 - Foi possível observar o fenômeno da difração?
Como se poderia explicar o surgimento e o
posicionamento das franjas claras e escuras?
R: Sim. A luz ao passar pela fenda sofre
espalhamento do feixe de luz, as partes mais claras
tem interferência construtiva e a ausência de luz
tem interferência destrutiva.
7 - O tamanho de onda encontrado para cada uma
das cores de laser está condizente com o esperado
pela teoria? Verifique na literatura ou na internet o
comprimento de onda de cada cor.
R: sim, dentro do esperado.

Difração e Interferência em fenda dupla
1 – Como padrão de interferência em fenda dupla
se diferencia do padrão obtido para o fio de cabelo?



R: Sim
2 – Com base na geometria, escreva uma equação
para calcular o ângulo formado entre a direção do
feixe central e a direção de cada máximo, franjas
claras. Estes ângulos são calculados considerando
que a direção do feixe em cada máximo, a direção
do feixe no máximo central (distância L) e a
distância y dos máximos no anteparo formando um
triângulo retângulo.
R:
𝑡𝑔 𝜃 =
𝑦𝑚
𝐿

3 – Com base na óptica física, escreva uma
expressão para calcular o ângulo formado entre a
 8
direção do feixe central e a direção de cada máximo
devido a interferência.
R:
𝑠𝑒𝑛 𝜃 =
𝑚. 𝜆
𝑑

4 – Combine as expressões dos itens anteriores de
forma a resultar uma equação para distância entre
as fendas em função da ordem destes máximos.
Lembre-se que para ângulos 𝜃 pequenos vale a
aproximação 𝑠𝑒𝑛𝜃 ≈ 𝜃 ≈ 𝑡𝑎𝑛𝜃.
R:
𝜆 =
𝑑. 𝑦𝑚
𝑚. 𝐿


5 – A partir deste resultado calcule a separação da
fenda dupla I.
R:
d1 = 2,95. 10−5
6 – Considerando a tolerância de 5% entre os
valores, a largura encontrada da fenda sempre foi a
mesma ao se variar a cor do laser? Justifique.
R: Varia conforme a cor do laser. Conforme a cor
do laser varia a distância entre as franjas.
7 - Repita os passos anteriores para a fenda dupla II
e fenda dupla III. Qual o valor da distância entre as
fendas obtido?
R:
d2 = 5,06. 10−5
d3 = 5,01. 10−5


Referências
Materiais do roteiro de estudo e vídeo aulas do AVA.
