Ótica e Ondas - Experimento1- Ondas mecanicas

 Para realizar estas simulações acessaremos os seguintes links:

Inicialmente:
https://phet.colorado.edu/sims/html/wave-on-a-string/latest/wave-on-a-string_pt_BR.html

E depois:
https://phet.colorado.edu/sims/html/wave-interference/latest/wave-interference_pt_BR.html

Se a simulação não carregar automaticamente, você deverá permitir o flash (vá para o pequeno ícone de
cadeado no canto esquerdo da barra de endereços da Web e acesse “Configuração do site”, localize o
Flash e mude de 'bloquear' para 'permitir'). Quando estiver na simulação, siga as instruções à medida
que você percorre o roteiro.

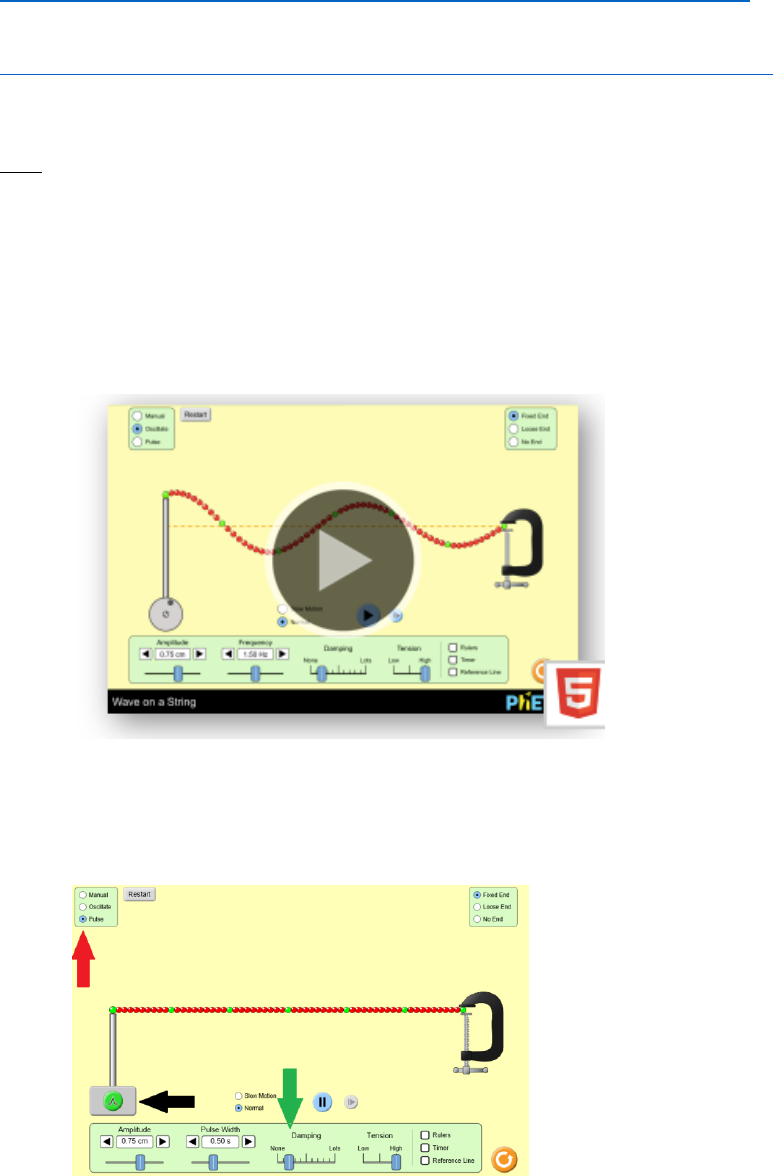

Iniciaremos com a simulação de ondas em uma corda no primeiro link:


Após abrir o link:

Clique na setinha do “play” para entrar no simulador:




No simulador, escolha a opção “pulso” (indicado na seta vermelha), deixe a opção
“amortecimento” diferente de zero (como indicado na seta verde) e, logo em seguida, gere
uma onda na corda apertando no botão de pulso (indicado na seta preta). Agora responda:



Q1. O que acontece com a amplitude do pulso? Explique fisicamente o observado.
https://phet.colorado.edu/sims/html/wave-on-a-string/latest/wave-on-a-string_pt_BR.html
https://phet.colorado.edu/sims/html/wave-interference/latest/wave-interference_pt_BR.html

Clique no botão reiniciar.

Com o amortecimento em “nenhum” (zerado) e com a tensão no mais baixo possível (“Baixa”),
gere um pulso de onda e observe o que acontece com a onda enquanto você aumenta vai
aumentando a tensão gradativamente. Com base nas suas observações responda:

Q2. A tensão influencia na velocidade de propagação da onda? Justifique sua resposta.

Clique no botão reiniciar.

Ainda mantendo a tensão e o amortecimento no mínimo gere um pulso de onda. Em seguida
gere um segundo pulso a uma certa distancia do primeiro. Observe o ocorrido quando eles
passam um pelo outro (utilize o botão “lento” para ajudar na visualização do encontro) e
responda:

Q3. O que acontece com a amplitude quando os dois pulsos se sobrepõem totalmente?? Que
tipo de interferência ocorreu? Justifique sua resposta

Clique no botão reiniciar.

Gere um pulso e observe o que acontece com ele no momento em que ele atinge a
extremidade fixa da corda. Clique no botão reiniciar novamente e troque a opção de
“extremidade fixa” para “extremidade solta”. Gere um novo pulso e observe o que acontece
com ele no momento em que ele atinge a extremidade solta da corda.

Q4. O que mudou no pulso refletido?? Explique fisicamente o observado

Clique no botão reiniciar.

Ainda com uma extremidade solta gere um pulso e, alguns instantes depois, um segundo pulso.

Q5. O que ocorre com a amplitude quando os dois pulsos se sobrepões pela primeira vez? Que
tipo de interferência houve? Justifique sua resposta

Coloque uma régua tela. Observe que a posição da régua pode ser modificada “arrastando-a”
com o mouse. Ajuste-a conforme sua preferência.
Troque a posição de “pulso” para “oscilador”. Ajuste a frequência agora para 0,5 Hz,
e pause o simulador quando as ondas atingirem a outra extremidade, conforme mostra a
figura:

Q6. Descubra o comprimento de onda e calcule a velocidade de propagação da onda.




Agora, usando o segundo link indicado no início do roteiro, entre no simulador de
“interferência de ondas”.



No simulador e escolha a opção “ONDAS”.
Obs: Sempre que precisar recomeçar o simulador use a opção RESET no botão laranja

Clique na opção “gráfico” para inserir um gráfico da onda na tela.
Aperte o botão do “pause” do simulador.
“Abra” a torneira clicando no botão verde sobre ela, com o simulador ainda pausado.
Inicie o gotejamento através botão do “play” do simulador.
Após alguns instantes pause o gotejamento e meça o comprimento da onda gerada utilizando
do gráfico. Dica: Arraste a trena disponível no canto superior direito até o gráfico para medir o
comprimento da onda (distância entre duas cristas ou dois vales consecutivos).




Resete o sistema no botão laranja. Acrescente um cronômetro na tela.
Pause o simulador.
De o play no cronometro e abra a torneira com o simulador ainda pausado.
Utilize o botão “lento”
De o play no simulador para iniciar, simultaneamente o gotejamento e a contagem do tempo
no cronômetro.
Meça o período da onda (intervalo de tempo decorrido entre dois pingos consecutivos.
Dica: você pode medir, por exemplo, o tempo decorrido entre 10 pingos consecutivos e depois
dividir esse tempo por 10 para encontrar o período!
A partir do período medido determine a frequência da onda.
Calcule então a velocidade de propagação da onda.

Q7. Responda quanto valem a frequência, o período, o comprimento e a velocidade de
propagação da onda gerada.

Retorne para a pagina inicial deste simulador (segundo link) e acesse a opção “Interferência”.



Aperte o pause do simulador.
“Abra” as duas torneiras clicando no botão verde sobre elas.
Ajuste a frequência e a amplitude para os valores máximos.
Ajuste o espaçamento entre as fontes (torneiras) para 5cm.
Ligue o gotejamento através do botão play do simulador.

Q8. O que acontece (observando a imagem) quando as duas ondas se encontram? Explique por
que observamos locais “escuros” e locais “iluminados” na onda resultante.

Resete o Sistema.
Reajuste o espaçamento entre as torneiras para 5cm.
Insira um gráfico na tela.
Insira um cronômetro na tela.
Reduza a frequência para um valor baixo (apenas para simplificar a leitura do cronometro…)
Repita o procedimento anterior para medir novamente o período e o comprimento da onda
resultante.
A partir do período medido determine a frequência da onda resultante.
Calcule então a velocidade de propagação da onda.

Q9. Responda quanto valem a frequência, o período, o comprimento e a velocidade de
propagação da onda resultante para a separação de 5cm entre as fontes.

Repita todo o procedimento de interferência para um distanciamento de 1cm entre as fontes.

Q10. Responda quanto valem a frequência, o período, o comprimento e a velocidade de
propagação da onda resultante para a separação de 1cm entre as fontes.

Compare os resultados das questões Q9 e Q10 e responda:

Q11. Quais variáveis permaneceram iguais e quais se alteraram? Justifique observado.


Retorne para a pagina inicial deste simulador (segundo link) e acesse a opção “Fendas”.



Ligue o gerador de ondas clicando no botão verde sobre ele. Observe o corrido com a onda após
atravessar a fenda.

Q12. Explique fisicamente o que ocorre com a onda após atravessar a fenda

Acrescente um gráfico na tela. Observe o que ocorre com a amplitude da onda antes e depois da fenda.

Q13. Explique fisicamente o que ocorre com a amplitude da onda após atravessar a fenda.
