Exercícios - Flambagem (1)

Conjunto de exercícios sobre flambagem de colunas. Ex.1 calcula carga crítica para coluna com E=20000 MPa, fy=250 MPa e seção A=28,6 cm², Iz=1211,2 cm4, Iy=387,9 cm4 (Pcr=97,7 kN). Ex.2 determina L1 que maximiza a flambagem (E1=200 GPa, E2=120 GPa) e pede esbelteza e cargas críticas (L=3,38 m).

Ferramentas de estudo

Questões resolvidas

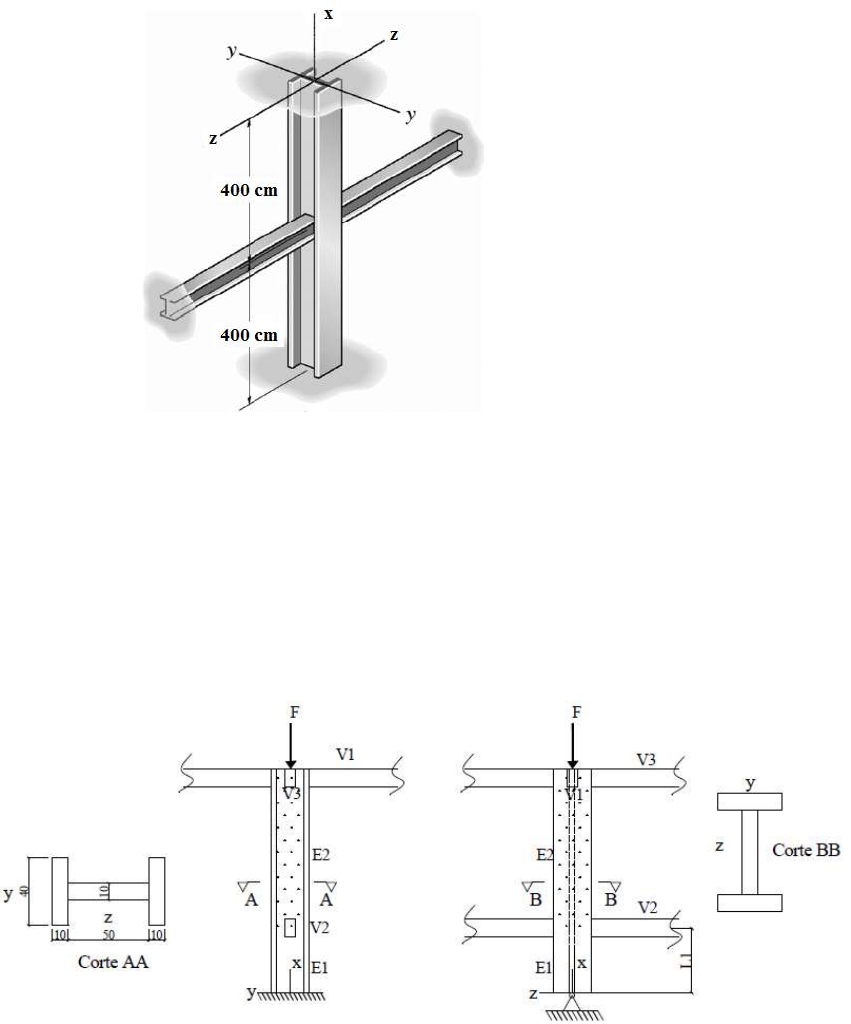

A coluna apresentada na figura é formada por um aço cujo módulo de elasticidade é igual a E = 20000 MPa e tensão de escoamento igual a fy = 250 MPa. Assumindo que as vigas de contraventamento posicionadas ao longo do comprimento da coluna permitam o giro da coluna naquele ponto, mas não seu deslocamento lateral, e que a seção transversal da coluna possui as seguintes propriedades geométricas: A = 28,6 cm²; Iz = 1211,2 cm4; Iy = 387,9 cm4.
Determine a carga crítica da coluna.

Material
páginas com resultados encontrados.
páginas com resultados encontrados.

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Cadastre-se ou realize login

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

A coluna apresentada na figura é formada por um aço cujo módulo de elasticidade é igual a E = 20000 MPa e tensão de escoamento igual a fy = 250 MPa. Assumindo que as vigas de contraventamento posicionadas ao longo do comprimento da coluna permitam o giro da coluna naquele ponto, mas não seu deslocamento lateral, e que a seção transversal da coluna possui as seguintes propriedades geométricas: A = 28,6 cm²; Iz = 1211,2 cm4; Iy = 387,9 cm4.
Determine a carga crítica da coluna.

Prévia do material em texto

<p>EXERCÍCIOS - FLAMBAGEM</p><p>Exercício 1 – A coluna apresentada na figura é formada por um aço cujo módulo de elasticidade</p><p>é igual a E = 20000 MPa e tensão de escoamento igual a fy = 250 MPa. Assumindo que as vigas</p><p>de contraventamento posicionadas ao longo do comprimento da coluna permitam o giro da coluna</p><p>naquele ponto, mas não seu deslocamento lateral, e que a seção transversal da coluna possui as</p><p>seguintes propriedades geométricas:</p><p>A = 28,6 cm²; Iz = 1211,2 cm4; Iy = 387,9 cm4</p><p>Determine a carga crítica da coluna.</p><p>Resposta: Pcr = 97,7 kN.</p><p>Exercício 2 – Uma coluna de comprimento igual a 6,0 m está submetida a uma carga de</p><p>compressão F aplicada no centro de gravidade de sua seção transversal, como apresentado na</p><p>Figura a seguir. Nesta coluna estão presentes vigas de contraventamento posicionadas ao longo</p><p>dos eixos z e y (V1, V2 e V3) que impedem o deslocamento lateral da coluna, mas não sua rotação.</p><p>Sabendo que as dimensões da seção transversal estão apresentadas em mm, determine o</p><p>comprimento L1 para que a carga de flambagem em torno do eixo y seja a maior possível.</p><p>Considere E1 = 200 GPa e E2 = 120 GPa. Em seguida calcular a esbeltez e a carga crítica para</p><p>cada trecho e orientação da coluna.</p><p>RESPOSTA: L = 3,38m.</p>
