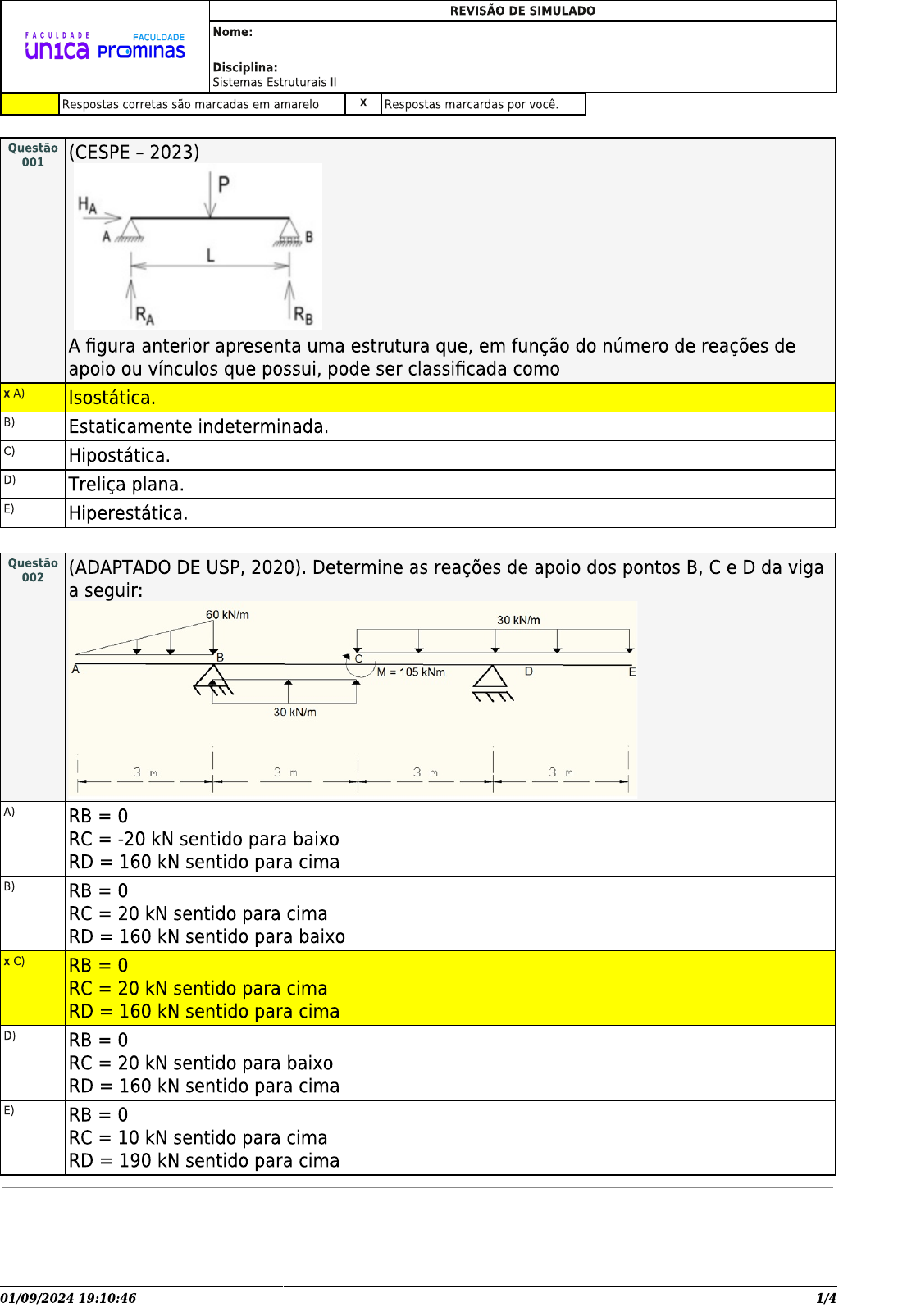

<p>REVISÃO DE SIMULADO FACULDADE Nome: FACULDADE unica prominas Disciplina: Sistemas Estruturais Respostas corretas são marcadas em amarelo X Respostas marcardas por você. Questão (CESPE - 2023) 001 P HA A B L RA RB A figura anterior apresenta uma estrutura que, em função do número de reações de apoio ou vínculos que possui, pode ser classificada como x A) Isostática. B) Estaticamente indeterminada. C) Hipostática. D) Treliça plana. E) Hiperestática. Questão (ADAPTADO DE USP, 2020). Determine as reações de apoio dos pontos B, C e D da viga 002 a seguir: 60 kN/m 30 kN/m B M 105 kNm D E 30 kN/m 3 m 3 m 3 3 A) RC = -20 kN sentido para baixo RD = 160 kN sentido para cima B) RC = 20 kN sentido para cima RD 160 kN sentido para baixo C) kN sentido para cima RD = 160 kN sentido para cima D) RC = 20 kN sentido para baixo RD = 160 kN sentido para cima E) RC = 10 kN sentido para cima RD = 190 kN sentido para cima 01/09/2024 19:10:46 1/4</p><p>Questão 003 (Adaptada de Objetiva Concursos - 2019) A respeito do Método das Forças, assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE: A metodologia utilizada pelo Método das Forças para analisar uma estrutura é somar uma série de soluções básicas que satisfazem as condições de , mas não satisfazem as condições de da estrutura original. A) isostática estaticidade equilíbrio B) hiperestática - compatibilidade - equilíbrio hiperestática - equilíbrio compatibilidade D) hiperestática - estaticidade - compatibilidade E) hipostática equilíbrio - compatibilidade Questão O que é o propósito do método das forças? 004 A) Calcular a hiperestaticidade de uma estrutura. B) Determinar o número de equações de equilíbrio. C) Resolver equações constitutivas dos materiais. x D) Determinar um conjunto de reações ou esforços excedentes ao equilíbrio estático. E) Superpor forças aplicadas em diferentes direções. Questão A viga a seguir está fixa em uma estrutura de concreto pelo ponto A uma carga 005 distribuída de 0,75 kN/m é aplicada na seção AB e outra de 0,5 kN/m na seção BC, também uma carga concentrada inclinada no ponto C a 30°C. As distâncias estão expressas em metros, sendo AB = 3 e BC = 2. 0,75 kN/m 10 kN 30° C A B 0,5 kN/m 3 m Calcule as reações de apoio no eixo X, eixo Y e o momento M. A) Rx = -87,5 kN Ry = 67,5 kN M = 262,1 kN*m x B) Rx = -8,75 kN Ry = M = 26,21 kN*m C) Rx = 8,75 kN Ry = 6,75 kN M = -26,21 kN*m D) Rx = -8,75 kN Ry = -6,75 kN M = 26,21 kN*m E) Rx = 8,75 kN Ry = -6,75 kN M = 26,21 kN*m 01/09/2024 19:10:46 2/4</p><p>Questão Determine as forças de reações de apoio no ponto A, nos eixos X e y e no ponto B. 006 25 kN/m 15 kN/m A B Ax Ay By 6 m A) AX = 0 kN AY = 50 kN BY = 60 kN B) AX = 0 kN AY = -50 kN BY = -65 kN AX = 0 kN AY = -55 kN BY = 65 kN D) AX = 0 kN AY = 55 kN BY = 65 kN E) AX = 0 kN AY = 55 kN BY = -65 kN 01/09/2024 19:10:46 3/4</p><p>Questão (ESAF - 2013) Através do Método das Forças, calcular a reação de apoio (V4) do nó 4, 007 da treliça abaixo (existem outras reações: H1, H5 e V5). Considere os nós como rótulas perfeitas. Todas as barras têm inércia EA. A redundante escolhida foi a reação vertical do nó 4, V4. Note que os esforços normais nas barras foram fornecidos. As barras são identificadas pelos seus nós iniciais Ni e nós finais Nf. Na tabela abaixo: NO são os esforços nas barras para os carregamentos originais e N1 são os esforços para uma força unitária para cima aplicada no nó 4 (todos os esforços sem a redundante escolhida) e L são os comprimentos das barras. 7 H. H1 1 2 3 2 m 2 m V, Ni Nf NO N1 L 1 2 -16.00000 4,00000 2.0 -128,000 32,000 2 3 -6,66667 2,66667 2.0 -35,556 3 4 2.0 0.00000 3.556 5 6 6,66667 -2,66667 2.0 -35,556 14,222 6 7 0,00000 -1,33333 2.0 0.000 3,556 1 5 0,00000 0.000 0.000 2 6 1.5 -10,500 1,500 3 7 -5.00000 1.5 2 5 -1,66667 2.5 -48,611 6,944 3 6 8,33333 -1,66667 2.5 6,944 4 7 -1,66667 2,5 0,000 E= -300,445 91,389 Questoesde Alternativas A) V4 = 0,304 kN. x B) V4= 3,29 kN. C) V4= 5,71 kN. D) V4= 4,00 kN. E) V4= 3,71 kN. Questão Qual é a razão pela qual a superposição de casos básicos é preferida na determinação 008 dos esforços internos em uma estrutura hiperestática? A) Porque reduz o número de incógnitas. x B) Porque já fornece os diagramas de esforços internos necessários. C) Porque elimina a necessidade de determinar coeficientes de flexibilidade. D) Porque exige menos equações de equilíbrio. E) Porque simplifica o cálculo dos termos de carga. 01/09/2024 19:10:46 4/4</p>
