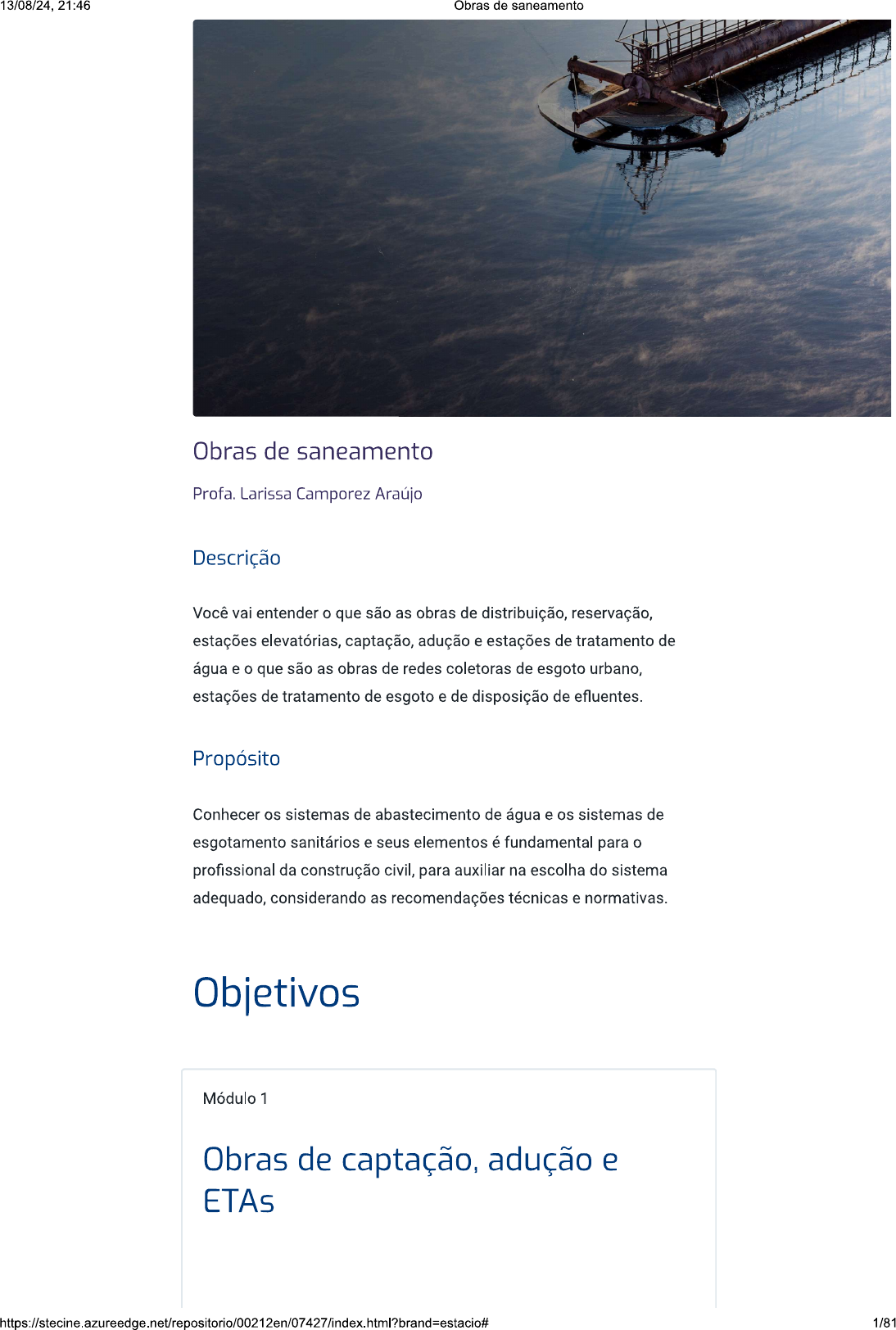

<p>13/08/24, 21:46 Obras de saneamento Obras de saneamento Profa. Larissa Camporez Araújo Descrição Você vai entender o que são as obras de distribuição, reservação, estações elevatórias, captação, adução e estações de tratamento de água e o que são as obras de redes coletoras de esgoto urbano, estações de tratamento de esgoto e de disposição de efluentes. Propósito Conhecer os sistemas de abastecimento de água e os sistemas de esgotamento sanitários e seus elementos é fundamental para o profissional da construção civil, para auxiliar na escolha do sistema adequado, considerando as recomendações técnicas e normativas. Objetivos Módulo 1 Obras de captação, adução e ETAs 1/81</p><p>13/08/24, 21:46 Obras de saneamento Reconhecer as características das obras de captação, adução e estações de tratamento de água. Módulo 2 Obras de distribuição, reservação e estações elevatórias Identificar as obras de distribuição, reservação e estações elevatórias. Módulo 3 Obras de redes coletoras de esgoto urbano Reconhecer os sistemas de esgotamento sanitário e os tipos de redes. Módulo 4 Obras de e de disposição de efluentes Identificar as obras de estações de tratamento de esgoto e de disposição dos efluentes. Introdução 2/81</p><p>13/08/24, 21:46 Obras de saneamento Olá! Antes de começarmos, assista ao vídeo a seguir e compreenda os conceitos de obras de saneamento. Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. -0- 1 - Obras de captação, adução e ETAs Ao final deste módulo, você será capaz de reconhecer as características das obras de captação, adução e estações de tratamento de água. Tratamento de esgoto e disposição de efluentes No vídeo a seguir, falaremos sobre o tratamento de esgoto, as ETEs, processos de tratamento de esgoto e disposição dos efluentes. Confira! 3/81</p><p>13/08/24, 21:46 Obras de saneamento Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. Captação de águas No vídeo a seguir, explicaremos como é realizada a escolha do local de captação, quais são as partes constituintes e a captação em águas subterrâneas. Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. -0- Considerações preliminares As obras de captação são estruturas e dispositivos que podem ser construídos ou montados junto a um manancial para a retirada da água que será levada para um sistema de abastecimento. Tais obras precisam ser projetadas para: funcionarem ininterruptamente em qualquer época do ano, permitirem a captação para o sistema de abastecimento em quantidade suficiente e com melhor qualidade possível, facilitarem o acesso de operação e manutenção da obra. Veja a seguir: Manancial Estação de Rede de tratamento distribuição de água Reservatório Captação Adutora de Adutora água bruta de água Estação tratada elevatória de água bruta Sistema de abastecimento de água. As estações elevatórias são necessárias quando o manancial se situa em conta inferior à da cidade de abastecimento. Nesses casos, as obras da estação elevatória são associadas às obras de captação. 4/81</p><p>13/08/24, 21:46 Obras de saneamento A captação pode ocorrer em cursos de água ou em lagos e represas, sendo o chamado manancial a fonte para o suprimento da água e, quando superficial, é formado por córregos, rios, lagos e represas. Comentário Além de precisar atender à quantidade de abastecimento, o manancial precisa apresentar qualidade nos aspectos físico, químico, biológico e bacteriano. Escolha do local de captação A análise para a escolha do local para a implantação da obra de captação deve considerar todos os elementos disponíveis sobre a área, além de serem realizadas inspeções de campo que verifiquem os aspectos relacionados às características hidráulicas do manancial, à geologia da região, às áreas inundáveis e aos focos de poluição existentes e potenciais. Também deve ser estudada a maneira de levar energia elétrica. Manancial Cantareira em São Paulo. As obras de captação devem ser posicionadas em trecho reto, ou, quando em curva, ao lado da curva externa, pois deste lado a velocidade da água é maior e não ocorre a formação de bancos de areia que podem obstruir a captação. Veja na imagem a Barragem de nível Captação Captação a) Trecho reto a) Trecho curto 5/81</p><p>13/08/24, 21:46 Obras de saneamento Captação de água: trecho reto (a); trecho curto (b). Essas obras precisam ser protegidas de ações de erosão da água e de efeitos de remanso e variação do nível de água. É preciso garantir acesso à obra de captação de água em dias de fortes temporais e inundações. Por essa razão, não é indicada a construção de obras de captação em terrenos baixos próximos a rios. Vale lembrar que as estradas de acesso à obra também devem ter acesso livre independentemente da situação do tempo ou da época do ano. Veja a representação na imagem a seguir. Partes constituintes de uma captação No local de implantação da obra de captação, devem ser estudadas as condições da seção do curso de água no que diz respeito à sua estabilização, especialmente em situações de baixa declividade (áreas sujeitas a um regime muito variável de descarga). As obras de captação são muito diversas e dependem do curso d'água, da variação do nível d'água, da topografia, entre outros fatores. Veja a seguir a composição das obras de captação, em sua maioria. Barragem, vertedor ou enrocamento São obras no curso d'água que ocupam toda a sua largura com a finalidade de elevar o nível d'água para uma cota predeterminada e assim garantir o bom funcionamento da captação e das bombas. São dispensados em situações de curso de água profundo com grande lâmina no ponto da captação e vazão mínima superior à vazão máxima para abastecer a cidade. A seguir, mostramos o desenho esquemático do Sistema Cantareira que abastece cerca de 10 milhões de habitantes de São Paulo. A captação é formada por várias barragens e a água é bombeada para a represa de Águas Claras, que por gravidade chega na Estação de Tratamento de Água e depois é distribuída. Veja o esquema na imagem: Represa São Paulo Águas Claras ETA Guaraú Av. Paulista 860m Represa 830m 820m Represa Estação Cachoeira 5 Tunel elevatória Chaminé de Represa Santa equilíbrio Atibainha Tunel 2 Tunel 4 787 Tunel 7 Represa Tunel 6 Conduto de 745m Canal recalque Tunel 3 máquinas Desenho esquemático do Sistema Cantareira. 6/81</p><p>13/08/24, 21:46 Obras de saneamento Tomada de água São os dispositivos utilizados para levar a água do manancial às outras partes da captação. A velocidade nos condutos livres ou forçados da tomada de água não deve ser inferior a 0,60 m/s e nas situações nas quais possam ocorrer vórtices, é preciso prever um dispositivo para evitar sua formação. São diversos os sistemas que podem ser utilizados para a tomada de água. Apresentamos uma planta de tomada de água típica de cursos d'água com pequena variação de nível. Nota-se as principais partes constituintes desta captação: barragem de nível, tomada de água, caixa de areia e estação elevatória. Deve-se atentar para que o trecho do curso de água e o desarenador sejam o mais curto possível. Veja nas imagens a seguir. Planta Quadros elétricos Estação elevatória Barragem de Grade grossa de elevação de nível Grade média sucção Bomba motor Comporta Comporta Edifício Comporta Comporta motor Tomada caixa de areia Adutora por gravidade Adutora para recalque Corte Bomba Motor Captação em curso de água com pequena variação de nível. Já a próxima planta ilustra um esquema de tomada de água com uma estação elevatória. Veja a seguir: Poço de sucção Aterro Máximo Mínimo Bomba Tomada de água com estação elevatória Ainda temos tomada de água com caixa de areia, grade e estação elevatória, tomada de água em dois níveis, tomada de água através de sifão, tomada de água em corpos de água com grande variação de nível, tomada de água através de canal, entre outras. Veja a seguir: 7/81</p><p>13/08/24, 21:46 Obras de saneamento Planta Rio Corte Comporta de fundo Tomada de água através de canal. Gradeamento As grades e as telas são utilizadas em captação de água superficial. Veja as características de cada uma delas a seguir: Grades São formadas por barras paralelas com a finalidade de impedir a passagem de materiais grosseiros, flutuantes ou em suspensão, por exemplo: galhos, peixes, plantas aquáticas e outros. Telas São constituídas por fios formando malhas com o objetivo de reter os materiais flutuantes não retidos na grade. Instalações de grades grosseiras precisam ser consideradas nas instalações para as situações de regime torrencial e corpos flutuantes de grandes dimensões que podem causar danos à obra. Essas grades grosseiras são posicionadas na admissão da água na captação, seguidas pelas grades finas e pelas telas Confira o espaçamento necessário entre barras paralelas: Grade grosseira: 7,5 a 15 cm. Grade fina: 2 a 4 cm. Telas: 8 a 16 fios por decímetro. Esses elementos devem ter inclinação para jusante de 70° a 80° em relação à horizontal para a limpeza manual e fácil execução dos serviços e manutenção. No nível mínimo de água, que corresponde à 8/81</p><p>13/08/24, 21:46 Obras de saneamento seção de passagem, a área das aberturas da grade deve ser igual ou superior a 1,7 por litro por minuto e a velocidade resultante igual ou inferior a 10 cm/s. As perdas de carga nas grades são calculadas pela equação: Sendo: h a perda de carga (em m); V a velocidade média de aproximação (em m/s) g a aceleração da gravidade (em m/s2); e k o coeficiente de perda de carga que varia com os parâmetros geométricos das grades e telas (adimensional) e é dado por: a Em que: B é o coeficiente em função da forma da barra; S é a espessura das barras, b é a distância livre entre as barras e a é o ângulo da grade em relação à horizontal. Veja na imagem a seguir a forma geométrica segundo a seção transversal das barras: Seção transversal S S S S 2,5 s R=0,15 0,5 s 0,5 Forma A B C D E B 2,42 1,83 1,67 1,035 0,92 0,76 1,79 Forma geométrica segundo a seção transversal das barras. Já o coeficiente para a perda de carga nas telas é dado por: Onde E é a razão entre a área livre e a área total da tela, sendo: Para tela de malha quadrada: Para tela de malha retangular: 9/81</p><p>13/08/24, 21:46 Obras de saneamento Sendo: N1, N2 o número de fios por unidade de comprimento e d, d2, o diâmetro dos fios. Atenção! As barras e os fios precisam ser constituídos de material anticorrosivo ou protegidos por tratamento adequado. Observe na imagem a seguir uma tomada de água por bomba de eixo vertical com o posicionamento de grade. Motor Boia Grade Boia Bomba Tomada de água por bomba de eixo vertical com o posicionamento de gradeamento. Desarenador Tem como objetivo a retenção de areia. Seu dimensionamento é realizado segundo os critérios: 1 Velocidade crítica de sedimentação das partículas igual ou inferior a 0,021 m/s. 2 Velocidade de escoamento longitudinal igual ou inferior a 0,30 m/s 10/81</p><p>13/08/24, 21:46 Obras de saneamento 3 o comprimento deve ser multiplicado por um coeficiente de segurança igual ou superior a 1,50. A área da caixa de areia (A) é determinada por meio da equação: A : Onde é a velocidade de sedimentação de uma partícula de areia e Q a vazão, sendo = h t = Sendo h a profundidade da caixa de areia, Lo comprimento da caixa de areia e t o tempo de percurso na caixa de areia. Observe o esquema da caixa de areia. L Comportas Q V Q b V Planta NA 1 NA 2 NA 3 h NA Hs Corte Esquema em planta e corte da caixa de areia. Para o dimensionamento da caixa de areia, é preciso considerar: evita que curtos-circuitos reduzam sua eficiência. 5m; possibilita facilidades na construção e na operação. Velocidade de escoamento na caixa de areia menor ou igual a 0,3 m/s. 11/81</p><p>13/08/24, 21:46 Obras de saneamento Dimensões compatíveis com o terreno e a topografia do local. Veja a seguir dois mecanismos utilizados no processo desarenador: Dispositivos de controle São compostos por comportas e válvulas com a finalidade de controlar o fluxo e até mesmo, quando necessário, interrompê-lo. Canais e tubulações de interligação São utilizados para a interligação entre as unidades e é feita por condutos livres ou forçados, a depender da topografia. Captação em águas subterrâneas As águas subterrâneas são aquelas encontradas nos poros e interstícios das formações geológicas sedimentares ou nos planos de fraqueza estrutural das formações geológicas magmáticas ou metamórficas. Os poços tubulares profundos utilizados para a captação das águas subterrâneas são obras de engenharia geológica e devem atender às normas: ABNT NBR-12.212 - projeto de poço para captação de água subterrânea e regras construtivas. ABNT NBR-12.244 - construção de poço para captação de água subterrânea. Para essas obras, é preciso atender às resoluções e portarias federais e estaduais Adutoras No vídeo a seguir, abordaremos a definição e classificação das adutoras, a vazão de dimensionamento das adutoras, a hidráulica para adutoras, o traçado das adutoras e as obras especiais em adutoras. Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. -0- 12/81</p><p>13/08/24, 21:46 Obras de saneamento Definição e classificação As adutoras são responsáveis por interligar a captação, a estação de tratamento e o reservatório. São comuns ramificações da adutora principal (subadutoras) que levam água para outros pontos do sistema. Elas são consideradas as unidades principais do sistema de abastecimento de água e precisam de atenção especial na elaboração do projeto e na implantação da obra. Ilustramos a seguir a localização das adutoras no sistema de abastecimento de água Curso de água Rede da ETA Adutora para o zona baixa reservatório da Reservatório Estação zona baixa por elevatória gravidade Captação Reservatório Reservatório elevado da ETA Adutora de água bruta por recalque Adutora Estação elevatória Rede da zona alta Adutora para o reservatório da zona alta por recalque Localização das adutoras em sistema de abastecimento de água. As adutoras podem ser classificadas: Quanto à natureza da água transportada Adutoras de água bruta Adutoras de água tratada Quanto à energia para a movimentação da água Adutora por gravidade Adutora por recalque Adutora mista Por gravidade 13/81</p><p>13/08/24, 21:46 Obras de saneamento Conduto forçado - quando a água está sob pressão maior do que a atmosfera (imagem adutora por gravidade em conduto forçado). Conduto livre - quando sob pressão atmosférica (imagem adutora por gravidade em conduto livre). Veja o esquema de uma adutora por gravidade em conduto forçado. Reservatório Linha piezométrica Reservatório Adutora por gravidade em conduto forçado. Veja a seguir uma adutora por gravidade em conduto livre: Reservatório Linha piezométrica coincidente com o nível d'água Reservatório Adutora por gravidade em conduto livre. Agora, uma adutora por recalque, que conduz a água através de estações elevatórias: Linha Recalque Reservatório Linha Recalque Estação elevatória 2 Estação elevatória 1 Adutora por recalque duplo. E, por fim, a adutora mista, que possui trechos por recalque e trechos por gravidade: 14/81</p><p>13/08/24, 21:46 Obras de saneamento Linha (recalque) Reservatório intermediário Linha piezométrica (gravidade) Reservatório de distribuição Estação elevatória Adutora mista com trecho por recalque e trecho por gravidade. Vazão de dimensionamento Vamos conhecer agora um pouco mais sobre: horizonte de projeto, vazão de adução e período de funcionamento da adução; para realizarmos o cálculo da vazão para o dimensionamento das adutoras. Horizonte de projeto o horizonte de projeto considera os seguintes fatores: Vida útil da obra Evolução da demanda de água Custo de obra Flexibilidade na ampliação do sistema Custo da energia elétrica Geralmente, o horizonte de projeto é situado entre 20 a 50 anos. Vazão de adução Veja as vazões a serem veiculadas nas adutoras. Observe na imagem a seguir, que a vazão de adução é determinada de acordo com a população a ser abastecida, da cota per capita, dos coeficientes de variação das vazões e do número de horas de funcionamento. Curso de água Estação de tratamento Qa Qb Qc Qa Estação elevatória Reservatório Captação de distribuição Rede Vazões a serem veiculadas nas adutoras. 15/81</p><p>13/08/24, 21:46 Obras de saneamento Os cálculos das vazões são realizados considerando as seguintes equações: Para adutora de água bruta que corresponde da captação até a ETA 86400 Para adutora que interliga a ETA ao reservatório de distribuição Para adutora que interliga o reservatório à rede + 86400 Onde P é a população a ser atendida (em hab), o consumo médio per capita incluindo as perdas de água (em K1 o coeficiente do dia de maior consumo, K2 o coeficiente da hora de maior consumo, Qe a vazão de consumo específica (em l/s) e CETA o consumo na ETA. Período de funcionamento Para as equações acima, é considerado um período de funcionamento de 24 h/dia. Caso o período seja menor, a vazão precisa ser maior. Normalmente, considera-se um bombeamento de 16 a 20 horas por dia para considerar o tempo com manutenção, falta de energia elétrica, entre outros. Comentário 16/81</p><p>13/08/24, 21:46 Obras de saneamento A determinação do horário de funcionamento da adução é definida em função do dimensionamento hidráulico. Hidráulica para adutoras Para o dimensionamento das adutoras, consideramos o escoamento em regime permanente e uniforme, sendo que este estudo e suas equações são apresentados em outro momento e consiste no cálculo de energia, equações da continuidade e perdas de carga. Traçado da adutora Após a definição da planta das unidades, é realizado o traçado da adutora, que é em função da topografia do terreno. Porém, alguns fatores também precisam ser levados em consideração, como: Influência do plano de carga e da linha piezométrica Localização e perfil da adutora Faixas de servidão ou desapropriação para a implantação Operação das adutoras Com relação ao traçado da adutora e a posição do plano de carga e a linha piezométrica, temos que as adutoras por gravidade podem estar totalmente abaixo, coincidentes ou acima (em alguns pontos), tanto do ponto de carga quanto da linha piezométrica, conforme ilustramos a seguir. Por isso, são considerados: o plano de carga absoluto e o plano de carga efetivo. o absoluto considera a pressão da atmosfera e o efetivo é referente ao nível de montante. lustramos as linhas de carga consideradas e a linha piezométrica. P.C. (absoluto) Pa 4 P.C. (efetivo) 3 L.P. (absoluta) Reservatório 2 L.P. (efetiva) R-1 Ventosa 1 Reservatório Descarga R-2 Traçado das adutoras P.C. Plano de carga L.P. Linha piezométrica Traçado das adutoras por gravidade e a posição do plano de carga e da linha piezométrica. Obras especiais Em consequência do traçado das adutoras, podemos ter obras especiais. Veremos a seguir as principais. 17/81</p><p>13/08/24, 21:46 Obras de saneamento Travessia de córregos e rios É necessário verificar a existência de projeto de canalização junto à Prefeitura Municipal. Veja a seguir as características das seguintes travessias: Abaixo da cota de fundo do curso de água Nesse tipo de travessia, o espaçamento em relação à geratriz superior da adutora deve ser maior ou igual a 1,0 m. Caso não exista projeto de canalização, o espaçamento mínimo deverá ser de 2,0 m a partir da cota de fundo do curso d'água Grandes cursos d'água Esse tipo de travessia, normalmente, é realizado por cima. Aéreas Nesse tipo de travessia, é preciso garantir que a tubulação ficará acima do nível máximo em caso de enchentes. Veja alguns exemplos de travessias aéreas: 18/81</p><p>13/08/24, 21:46 Obras de saneamento Ventosa Anel de Junta de suporte Ventosa exposição Ventosa Descarga Junta de Ventosa dilatação Descarga Exemplos de travessia aérea em curso d'água. Travessias sob ferrovias ou estradas de rodagem As obras são planejadas e executadas de acordo com normas das ferrovias ou do departamento de estradas. Os tubos da adutora devem passar por dentro de tubulações de grande diâmetro para que sejam visitáveis para manutenções. Também são necessários poços de acesso à jusante e à montante da tubulação de encamisamento. Veja na 19/81</p><p>13/08/24, 21:46 Obras de saneamento ilustração a seguir uma travessia de uma adutora sob uma estrada de ferro: Poço de acesso Encamisamento Travessia de uma adutora sob uma estrada de ferro. Estações de tratamento de água (ETAs) No vídeo a seguir, abordaremos os conceitos sobre as estações de tratamento de água (ETAs). Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. As estações de tratamento de água (ETAs) são essenciais no sistema de abastecimento de água, pois a maioria das águas dos mananciais não possui padrões aceitáveis de potabilidade para o consumo. As ETAs têm por objetivo tratar as águas para que elas se tornem adequadas para consumo humano nos pontos de vista físico-químico e microbiológico. São diversas as etapas pelas quais a água passa em uma estação de tratamento até estar adequada para o consumo. Em uma ETA convencional, as etapas são: 20/81</p><p>13/08/24, 21:46 Obras de saneamento Micropeneiramento É o início do tratamento e, nesta fase, ocorre a remoção dos sólidos suspensos na água que são os resíduos mais visíveis. Aeração É usada para a remoção de gases dissolvidos, por exemplo: CO2 e Coagulação Tem o objetivo de aglutinar as partículas finas em suspensão na água por meio de agentes coagulantes. Esta fase é tida como uma das mais importantes, pois essas partículas e impurezas provocam odor, e sabor na água. Floculação É uma etapa rápida e depende do PH, da quantidade de impurezas e da temperatura. Nesta fase, ocorre a formação dos flocos através das reações químicas das impurezas. A depender da ETA, esta etapa pode ser mecânica ou manual. Sedimentação ou decantação É a etapa em que os flocos são removidos da água e ocorre a deposição das impurezas. Este é um processo físico natural que ocorre devido à ação da gravidade. 21/81</p><p>13/08/24, 21:46 Obras de saneamento Filtração Ocorre a remoção das partículas suspensas e coloides da água através do escoamento em um meio poroso, como areia. Aqui ocorre a remoção final das impurezas, inclusive da parte bacteriana por meio de fenômenos químicos, físicos e biológicos. Fluoração Não é considerada tratamento, mas é nesta etapa que ocorre a adição de flúor que tem como objetivo prevenir a decomposição dos Desinfecção É a etapa de prevenção e correção. É mantido um desinfetante para evitar algum tipo de contaminação posterior. Observe a planta de uma ETA convencional. Pré-desinfecção Captação Floculação B A Decantação Coagulação Reservatório Filtração Distribuição Água tratável potável D E fluoretação e correção de acidez Esquema de uma estação de tratamento de água convencional. As ETAs são obras civis construídas com estruturas de concreto e sistema de alvenaria, materiais que garantem a forma aos tanques por 22/81</p><p>13/08/24, 21:46 Obras de saneamento onde passa a água durante o seu tratamento. A captação se dá por túneis com válvulas que controlam o fluxo de água que entra na ETA. Primeiramente, a água é levada para um tanque grande e depois passa por outros dois que retêm as sujeiras maiores. Os outros tanques, ou bacias, para as etapas de coagulação, floculação e decantação também são em concreto. Os decantadores se diferenciam pelas pás que retiram o lodo do fundo e lançam para um canal de esgoto. As ETAs são formadas por grandes estruturas de tanques, reservatórios e tubulações. Veja a seguir. Tanque de Coagulantes coagulação e Tanque de Polímeros floculação sedimentação Água bruta Controle de corrosão Desinfetante Fluor Consumo Reservatório de Tanque de Filtração doméstico água tratada desinfecção Planta de tratamento de água. Falta pouco para atingir seus objetivos. Vamos praticar alguns conceitos? Questão 1 Os sistemas de abastecimento de água compreendem as obras desde a captação no manancial até a chegada da água potável no consumidor final. São requisitos desejáveis nessas obras: I. o funcionamento ininterrupto em qualquer época do ano. II. Entregarem ao consumidor quantidade suficiente. III. Garantir a melhor qualidade da água possível. IV. Facilidade no acesso de operação e manutenção da obra. A Apenas as afirmativas I e II. 23/81</p><p>13/08/24, 21:46 Obras de saneamento B Apenas as afirmativas III e IV. C Apenas as afirmativas I, e IV. D Apenas as afirmativas II, III e IV. E As afirmativas I, II, III e IV. Parabéns! A alternativa E está correta. As obras que compõem o sistema de abastecimento de água precisam ser projetadas para além de funcionarem ininterruptamente em qualquer época do ano, permitirem a captação em quantidade suficiente e com melhor qualidade possível, como também facilitarem o acesso de operação e manutenção da obra. Questão 2 As estações de tratamento de água são obras com objetivo de tornar a água potável. Marque a opção que apresenta apenas etapas que ocorrem em uma ETA convencional. Coagulação, decantação, tratamento de lodo e A fluoração. Aeração, processos aeróbios, sedimentação e desinfecção. Micropeneiramento, tratamento de lodo, floculação C e filtração. D Aeração, sedimentação, filtração e desinfecção. 24/81</p><p>13/08/24, 21:46 Obras de saneamento Coagulação, sedimentação, fluoração e processos E anaeróbios. Parabéns! A alternativa D está correta. São etapas que ocorrem em uma ETA convencional: micropeneiramento, aeração, coagulação, floculação, sedimentação ou decantação, filtração, fluoração e desinfecção. Fazem parte do tratamento do esgoto: tratamento do lodo, processos aeróbios e anaeróbios. 2 - Obras de distribuição, reservação e estações elevatórias Ao final deste módulo, você será capaz de identificar as obras de distribuição, reservação e estações elevatórias. Estações elevatórias, reservação e distribuição No vídeo a seguir, falaremos sobre os equipamentos eletromecânicos, projetos de estações elevatórias, reservação, classificação dos reservatórios de distribuição, tipos de redes de distribuição e recomendações para o traçado da rede. Confira! 25/81</p><p>13/08/24, 21:46 Obras de saneamento Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. -0- Estações elevatórias No vídeo a seguir, apresentaremos os equipamentos eletromecânicos utilizados e os projetos de estações elevatórias. Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. -0- As estações elevatórias fazem parte dos sistemas de abastecimento de água e podem ser essenciais na captação, adução, tratamento e distribuição de água. Apresentamos, a seguir, os principais componentes de uma estação elevatória que estão divididos em: equipamentos eletromecânicos (bomba e motor), tubulações (sucção, barrilete e recalque) e construção civil (poço de sucção e casa de bomba). 26/81</p><p>13/08/24, 21:46 Obras de saneamento Motor Tubulação de recalque Poço de sucção Tubulação do barrilete Bomba Tubulação de Bomba de sucção drenagem CASA DE BOMBA Principais componentes de uma estação elevatória. Equipamentos eletromecânicos Bombas Atualmente, nos sistemas de abastecimento de água, há o predomínio das bombas centrífugas devido ao advento da eletricidade e do motor elétrico. Essas bombas apresentam maior rendimento e menores custos de instalação, operação e manutenção. Elas aceleram a massa líquida com a força centrífuga fornecida pelo giro do motor, transmitem energia cinética à massa em movimento e transformam a energia cinética internamente em energia de pressão na saída do rotor, através da carcaça da bomba. Veja o corte de uma bomba centrífuga. 27/81</p><p>13/08/24, 21:46 Obras de saneamento Carcaça superior Rotor Gaxeta Eixo Sobreposta Caixa de mancal Carcaça inferior Caixe de Carcaça inferior Corte de uma bomba centrífuga de simples estágio com rotor de dupla sucção. As bombas centrífugas podem ser classificadas em função da rotação específica que, fisicamente, caracteriza a rotação (em rpm) de uma bomba que produz vazão unitária de (1 contra uma altura unitária ( 1 m), nas condições de máximo rendimento, por meio da equação: NVQ Onde N é a rotação da bomba, em rpm; Q é a vazão, em a altura manométrica, Assim, conhecendo a rotação específica e com o auxílio do gráfico apresentado, é possível classificar a bomba. 28/81</p><p>13/08/24, 21:46 Obras de saneamento 100 90 ACIMA DE 80 0.0063 0.630 70 60 50 40 10 20 40 60 80 100 150 200 300 N Rotação específica Mistos Radial Radial Francis Diagonal Axial TIPOS DE MOTORES Formas do rotor e rendimentos da bomba em função da rotação específica. Nas bombas de fluxo radial, o formato do rotor faz com que o líquido tenha um escoamento no sentido radial. Essas bombas são empregadas em situações que exigem grande altura de elevação e uma vazão relativamente pequena, como você pode observar. Descarga H H 100 100% n Potência Eficiência Porcentagem n da carga Entrada 0 0 100 Rotor Porcentagem da vazão Q Bomba de fluxo radial. Nas bombas de fluxo axial, o formato do rotor faz com que o escoamento ocorra no sentido axial. Essas bombas são utilizadas para recalques de grandes vazões e pequenas alturas. Observe: H 150 H 100% n 100 Porcentagem Eficiência da carga n Lâminas Potência fixas 50 Rotor 0 Entrada 0 Porcentagem da vazão 100 Q 29/81</p><p>13/08/24, 21:46 Obras de saneamento Bomba de fluxo axial. Nas bombas de fluxo misto, o formato do rotor faz com que o escoamento ocorra simultaneamente nos sentidos radial e axial. Essas bombas são utilizadas para situações de altura de elevação relativamente baixa e vazão elevada. Veja a seguir uma ilustração de uma bomba de fluxo misto. H 300 Descarga 100% H 200 n Porcentagem Potência Eficiência da carga n 100 Rotor 0 0 Porcentagem da vazão 100 Q Entrada Bomba de fluxo misto. Motores elétricos motor elétrico, nas estações elevatórias, é a máquina que transforma a energia elétrica em energia mecânica. É utilizado para o acionamento das bombas devido à sua simplicidade, confiabilidade, flexibilidade e menor custo. São considerados quatro aspectos para a potência de um motor, veja a seguir. Mecânica Depende do torque e da correspondente rotação, sendo a potência do motor elétrico igual à potência mecânica do seu eixo. Nominal Refere-se à potência contínua disponível no eixo. A potência mecânica apresenta valores maiores, porém, não são disponíveis de forma contínua devido ao aumento da temperatura de operação. Admissível É a que solicita continuamente o motor sem comprometer a vida do seu sistema. Elétrica absorvida da rede de alimentação Depende do rendimento do motor e é dada pela equação: 30/81</p><p>13/08/24, 21:46 Obras de saneamento Pm Onde P é a potência elétrica absorvida na rede, W; Pm é a potência mecânica fornecida pelo motor no eixo, do motor. A relação entre unidades de potência é dada por: P(kW) ou Conjuntos elevatórios Veja nas imagens a seguir onde as bombas podem estar nas estações elevatórias: Afogadas Bomba NA Localização da bomba em relação ao nível de água. Não afogadas Bomba NA Localização da bomba em relação ao nível de água. Para a escolha dos conjuntos elevatórios, é preciso considerar: Capacidade ou vazão de bombeamento Volume de líquido bombeado por unidade de tempo, ou l/s. Altura geométrica de sucção ou altura estática de sucção (Hg,s) 31/81</p><p>13/08/24, 21:46 Obras de saneamento Desnível geométrico entre o nível de água no poço de sucção e a linha de centro da bomba. Podendo ser a sucção: Negativa Caso o nível do líquido do poço esteja abaixo da linha de centro da bomba. Positiva Caso o nível do líquido do poço esteja acima da linha de centro da bomba. Altura de recalque ou altura estática de recalque (Hg,r) Desnível geométrico entre a linha de centro da bomba e o nível do líquido onde chega a tubulação de recalque. Altura geométrica total (Hg) Desnível geométrico entre o nível do líquido onde chega a tubulação de recalque e o nível do líquido no poço de sucção. Carga de velocidade ou carga cinética no recalque A energia cinética no líquido bombeado (V2/2g), onde V é a velocidade e g é a aceleração da gravidade. Altura manométrica total (H): Carga a ser vencida pela bomba dada pela equação: Onde e são perdas de cargas distribuídas e localizadas na tubulação de recalque (sucção). Consideramos a energia cinética perdida à saída da tubulação de recalque. Na prática, é considerada como perda de carga localizada. Apresentamos um esquema hidráulico de recalque com bomba horizontal não afogada. 32/81</p><p>13/08/24, 21:46 Obras de saneamento Descarga Linha NA Hg=Hg,s + Hg,r Hg,r Poço de Eixo da bomba sucção NA Hg,s Bomba Esquema hidráulico de um sistema de recalque com bomba horizontal não afogada. Potência fornecida pela bomba É necessária para elevar a vazão do líquido para vencer a altura manométrica total, e é dada por: Onde é a potência líquida fornecida pela bomba (kW ou Nm/s); o peso específico da água Q é a vazão e H é a altura manométrica total (m). Eficiência ou rendimento da bomba É a relação entre potência fornecida pela bomba e a potência consumida pela bomba. Curvas características das bombas centrífugas São obtidas por meio de ensaios, e são formadas pelas curvas de vazão contra a altura manométrica total, a potência consumida, o rendimento da bomba e o NPSH (net positive suction head - carga de sucção positiva). Observe na imagem a seguir as curvas características esquemáticas de uma bomba centrífuga: 33/81</p><p>13/08/24, 21:46 Obras de saneamento 20 Curva altura-vazão 15 70 100 60 Potência 10 90 50 80 40 5 70 30 Rendimento 60 20 0 50 0 0.1 0.2 0.3 0.4 0.5 VAZÃO Curvas características esquemáticas de uma bomba E no gráfico a seguir, as curvas características de uma bomba centrífuga fornecida pelo fabricante: 60 49 59 64 69 74 79 55 81,5 82% 50 81,5 45 332 H m 40 319 35 305 293 30 279 25 50 100 150 200 300 350 Q 400 450 500 332 4 3 NPSH m 2 I 332 80 319 305 60 P 293 hp 279 40 20 50 100 150 200 300 360 400 450 500 Q Curvas características de uma bomba centrífuga fornecida pelo fabricante. 34/81</p><p>13/08/24, 21:46 Obras de saneamento Na imagem, temos a curva característica do sistema elevatório onde podemos observar a interseção da curva da bomba com a curva do sistema. Esse ponto representa o ponto de funcionamento da bomba. É para esse ponto que são definidas a vazão e a altura manométrica de operação do sistema elevatório. 25 Curva da bomba Ponto de 20 operação 15 Curva do sistema Perda 10 de carga 5 Altura geométrica 0 0 0.1 0.2 0.3 0.4 0.5 VAZÃO Curva característica do sistema elevatório. Projetos de estações elevatórias A localização das estações elevatórias de água pode ser: Próxima ao manancial. No meio do manancial. Junto ou próximas às estações de tratamento de água. Junto ou próxima aos reservatórios de distribuição de água. Para reforço na adução ou na rede de distribuição de água. E, para o local de construção de uma estação elevatória, deve-se levar em consideração: As dimensões do terreno. Baixo custo e facilidade de desapropriação. Disponibilidade de energia elétrica. Topografia da área. 35/81</p><p>13/08/24, 21:46 Obras de saneamento Subsolo com capacidade de suporte. Facilidade de acesso. Estabilidade contra erosão. Menor desnível geométrico. Trajeto mais curto da tubulação de recalque. Mínimo remanejamento de interferências. Menor movimento de terra. Segurança contra assoreamento. Harmonização da obra com o ambiente circunvizinho. Apresentamos diversas alternativas de bombeamento para a rede de abastecimento de água com estação elevatória (EE) nas imagens a seguir: Rede Rede Reservatório Reservatório EE EE VRP a) Bombeamento direto para a rede b) Bombeamento para a rede através da válvula redutora de pressão (VRP) Rede Tanque Reservatório hidropneumático ¥ EE Rede Reservatório EE VAP c) Bomba com válvula de alívio para d) Bomba com tanque hidropneumático controle de pressão Reservatório de sobra Rede Reservatório Reservatório Rede EE VAP Reservatório EE ¥ EE e) Bombeamento com reservatório de sobra f) Rede alimentada por dois bombeamentos Alternativas de bombeamento para a rede de abastecimento de água. Tipos de estações elevatórias Temos três tipos de EE: 1 Elevatória de água bruta Recalca a água sem tratamento. 36/81</p><p>13/08/24, 21:46 Obras de saneamento 2 Elevatória de água tratada Recalca a água após o tratamento. 3 "Booster" ou estação pressurizada Reforça a adução ou a rede de distribuição. Elas ainda podem ser classificadas como estações elevatórias de poço seco ou úmido, de acordo com a localização da bomba. Se a bomba estiver fora da água, é denominada de poço seco, caso contrário, de poço úmido. Atenção! As estações elevatórias de reforço não possuem poço de sucção, já que são instaladas diretamente na adutora ou na rede principal de abastecimento de água. Reservação No vídeo a seguir, apresentaremos a classificação dos reservatórios de distribuição e o conceito de centros de reservação. Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. Os reservatórios de distribuição de água, além de atenderem às diversas finalidades, são os elementos visíveis e de maior destaque no sistema de distribuição de água. Suas finalidades são: 37/81</p><p>13/08/24, 21:46 Obras de saneamento Regularizar a vazão Acumula água durante o período em que a demanda é inferior à média de vazão e fornece vazão complementar quando a vazão de demanda é maior do que a média. Garantir segurança ao abastecimento Fornece água em casos de interrupção na adução, como consequência da ruptura da adutora, paralisação da captação, falta de energia elétrica etc. Reservar água para incêndio Supre vazões extras para situações de combate de incêndio. Regularizar pressões Reduz as variações de pressão. Os reservatórios ainda garantem o bombeamento de água fora do horário de pico elétrico, o que reduz o custo com energia elétrica e aumenta o rendimento dos conjuntos elevatórios e, assim, os conjuntos motor-bomba podem operar próximos ao ponto de rendimento máximo. Comentário Pode haver alguns inconvenientes para instalação de reservatórios de distribuição de água, como o custo elevado de implantação, localização e impacto ambiental. 38/81</p><p>13/08/24, 21:46 Obras de saneamento Classificação dos reservatórios de distribuição Os reservatórios podem ser classificados quanto à localização no sistema, à localização no terreno, à sua forma e aos materiais de construção. De acordo com a posição em relação à rede de distribuição, temos: Reservatório de montante Fica à montante da rede de distribuição e sempre fornece água à rede. Devido aos limites de pressão na distribuição, pode ser necessário mais de um reservatório e ser realizada uma distribuição escalonada. Também pode ser realizado um reservatório complementar ao reservatório principal, geralmente, essa solução se dá quando há a necessidade de aumentar a reservação devido ao aumento do consumo de água. Observe com atenção as imagens. Reservatório de montante N.A. Plano estático Pressão estática Plano dinâmico Pressão dinâmica Reservatório semi-enterrado de montante. Reservatório N.A. Plano estático Plano Entrada Para distribuição Reservatório elevado de montante. 39/81</p><p>13/08/24, 21:46 Obras de saneamento R-1 710 m R-2 690 m 670 m 650 m Reservatório de montante com distribuição escalonada. Reservatório principal Reservatório complementar Horas de Horas de baixo alto consumo consumo Reservatórios principal e complementar localizados à montante da rede de distribuição. Reservatório de jusante São chamados de reservatórios de sobras, pois recebem a água durante as horas de menor consumo e auxiliam na distribuição nas horas de maior consumo. Nesses reservatórios, a entrada e a saída de água ocorrem na mesma tubulação, eles também garantem uma menor oscilação de pressão à jusante da rede. Veja os exemplos. Reservatório a montante com Linha Linha piezometrica sem consumo de água Reservatório de sobras Reservatório de montante e de jusante. 4</p><p>13/08/24, 21:46 Obras de saneamento Plano piezométrico estático N.A. Reservatório elevado Estação elevatória Reservatório elevado de jusante. Variação de altura LP no consumo zero Reservatório manométrica de jusante Plano de pressão estático LP no consumo Estação Elevatória Reservatório apoiado de jusante. Reservatório de posição intermediária São reservatórios intercalados no sistema de adução com a finalidade de servir de volante de regularização das transições entre bombeamento e/ou adução por gravidade. Observe os exemplos. R-1 R-2 EE Poço Adução mista com reservatórios intermediários. 41/81</p><p>13/08/24, 21:46 Obras de saneamento Rede de Distribuição EE Reservatório intermediário para abastecimento de rede. Centros de reservação Os centros de reservação são os locais que reúnem as obras dos reservatórios e as instalações necessárias para o funcionamento do sistema. Nas imagens a seguir, temos alguns exemplos de centros de reservação. R Entrada R Para distribuição Centro de reservação com um reservatório retangular dividido em duas câmaras. Para distribuição R Entrada R Centro de reservação com dois reservatórios circulares. Vai para zona alta EE R Torre R Entrada Saída para zona baixa Centro de reservação com reservatório retangular, estação elevatória e reservatório elevado.</p><p>13/08/24, 21:46 Obras de saneamento Os reservatórios podem ser construídos em concreto armado (comum ou protendido), aço, poliéster armado com fibra de vidro e com outros materiais como: madeira, borracha e alvenaria. Para a escolha do material de construção de um reservatório, deve-se levar em consideração os estudos técnicos e econômicos. Para determinar a capacidade dos reservatórios, é preciso considerar o volume de água para: Atender às variações de consumo de água. Combater incêndios. Emergências. Sendo que o volume de reservação poderá ser determinado por meio de métodos gráficos ou por meio da equação: V Onde: V é o volume de reservação Q é a vazão consumida Q é vazão média do dia é o instante em que o consumo é menor que a vazão fornecida t1 é o instante em que o consumo é maior que a vazão fornecida Outra forma de determinar o volume de reservação é utilizando o diagrama de massa (gráfico dos volumes acumulados). A reta de adução acumulada é uma vazão constante e a curva representa o consumo acumulado de um setor durante 24 horas do dia de menor consumo. A reta e a curva apresentam as mesmas extremidades, ou seja, o volume de água aduzido é o mesmo que o consumido durante o dia de maior consumo. Ao traçar tangentes à curva de forma paralela à reta de adução, nos pontos de máximo e mínimo e determinando a distância entre as duas tangentes por meio de uma reta paralela ao eixo das ordenadas, é determinada a capacidade mínima do reservatório de distribuição. Veja no gráfico a seguir. 43/81</p><p>13/08/24, 21:46 Obras de saneamento C Consumo Adução acumulada Acumulado C = Capacidade do reservatório 0 2 4 6 8 10 12 14 16 18 20 22 24 Horas do dia Distribuição No vídeo a seguir, apresentaremos os tipos de redes de distribuição e as recomendações para o traçado da rede. Confira! Para assistir a um vídeo sobre o assunto, acesse a versão online deste conteúdo. -0- A rede de distribuição tem por objetivo colocar água potável à disposição do consumidor de forma contínua, em quantidade, qualidade e pressão adequada. É formada por tubulações e órgãos acessórios. É, em sua maioria, constituída por dois tipos de canalização: Principal, conduto tronco ou canalização mestra Tubulações de maior diâmetro com objetivo de abastecer as canalizações secundárias. Secundária 44/81</p><p>13/08/24, 21:46 Obras de saneamento Tubulações de menor diâmetro com função de abastecer os pontos de consumo do sistema de abastecimento de água. A redes podem ser classificadas em ramificadas, malhadas ou mistas, a depender da disposição das canalizações principais e o sentido de escoamento nas tubulações secundárias. Tipos de redes de distribuição Rede ramificada Neste tipo de rede, a distribuição se dá a partir de uma tubulação tronco que é alimentada por um reservatório ou por uma estação elevatória, e é realizada diretamente para os condutos secundários. Comentário o sentido da vazão na rede de distribuição ramificada é conhecido em qualquer que seja o trecho. A interrupção do escoamento em algum ponto compromete o abastecimento em todas as tubulações à jusante e, por esse motivo, só é recomendada para situações em que a topografia e os pontos a serem abastecidos não favorecem o traçado da rede malhada. Veja a seguir um esquema de rede de distribuição ramificada em que o sentido de escoamento é da tubulação principal para as tubulações secundárias. Os nós são determinados por pontos de derivação da vazão e/ou mudança de diâmetro da tubulação. Reservatório Ponta seca Rede principal 1 1 Trecho Nó Rede secundária Esquema de uma rede ramificada. As redes ramificadas são classificadas em redes em espinha de peixe e redes em grelha, a depender da disposição das tubulações principais. Nas redes em espinha de peixe, o conduto principal deriva os outros condutos principais em forma de ramificação. É muito utilizado no abastecimento de áreas com desenvolvimento linear. Veja a seguir: 45/81</p><p>13/08/24, 21:46 Obras de saneamento Rede ramificada com traçado em espinha de peixe. Já nas redes em grelha, temos os condutos principais sensivelmente paralelos e ligam-se em uma extremidade a outro conduto principal que os alimenta. Veja na imagem: Rede ramificada com traçado em grelha. Rede malhada A rede malhada pode ser constituída por tubulações principais que formam anéis ou blocos de forma que pode abastecer qualquer ponto do sistema por mais de um caminho. Por isso, permite uma maior flexibilidade em satisfazer a demanda e manutenção da rede com uma menor interrupção no abastecimento de água. A rede malhada em anéis é a mais utilizada na maioria das cidades, pois apresenta um bom funcionamento se dimensionada de forma correta. Comparada com a rede em blocos, a em anéis possui um número maior de registros a serem manobrados e isso aumenta o trabalho na medição das vazões. As redes malhadas em bloco possuem maior facilidade de implantação para o controle de perdas, pois temos uma facilidade na 46/81</p><p>13/08/24, 21:46 Obras de saneamento medição das vazões garantida pela alimentação em apenas dois pontos da rede. Rede secundária Anel Reservatório 1 2 A 3 4 Trecho B Nó Esquema de abastecimento de uma rede malhada com quatro anéis ou malhas. Recomendações para o traçado da rede Vale lembrar que as recomendações são realizadas com a finalidade de orientar o traçado das redes principais, pois apenas essas são passíveis de alternativas para a concepção, já que as redes secundárias têm como função cobrir todo o arruamento existente na área a ser abastecida. As recomendações são: As tubulações principais, preferencialmente, devem formar circuitos fechados sempre que o traçado urbano permitir. Elas devem ser direcionadas para as regiões de maior demanda (localização de vazões concentradas, vazões singulares de consumidores especiais e abastecimento para combate a incêndio). A localização das tubulações deve ser em vias ou áreas públicas. A preferência deve ser dada para: as vias não pavimentadas com trânsito menos intenso, onde não exista interferência na via pública e onde o solo 47/81</p><p>13/08/24, 21:46 Obras de saneamento apresente condições melhores para a da obra e para a garantia contra recalques e movimentação das tubulações. Embora a rede secundária deva ser posicionada indistintamente em todas as ruas da zona abastecida, pode-se fazer algumas recomendações: Quando possível, ser posicionada sobre passeios, podendo ser necessária uma tubulação para cada passeio (rede dupla). Deve-se procurar limitar o comprimento da tubulação em 600 m e alimentá-la pelas duas extremidades. Evitar as extremidades mortas. Prever tubulação secundária para receber as ligações prediais em ruas com tubulação principal com diâmetro maior que 300 mm. Observe o esquema: 48/81</p><p>13/08/24, 21:46 Obras de saneamento RESERVATÓRIO DE DISTRIBUIÇÃO 2 3 B B B B B B 1 1 1 1 1 1 1 1 2 2 3 3 1 2 1 2 1 2 4 B B B B B B 1 1 1 1 1 1 1 4 4 2 5 3 3 1 2 3 1 3 6 7 B B B B B B 1 1 1 1 1 1 8 4 7 5 5 6 1 3 1 3 2 1 B B B B B B 1 1 1 1 1 1 8 8 7 7 6 6 2 3 2 3 3 2 BLOCOS DE UM MESMO SUBDISTRITO CAIXA DE CONTROLE DE DISTRITO DO SUBDISTRITO 5 CAIXA DE CONTROLE DE SUBDISTRITO B BLOCO VÁLVULA DE FECHAMENTO DO SUBDISTRITO 1 NÚMERO DO DISTRITO VÁLVULA DE FECHAMENTO PARA MANOBRA 6 NÚMERO DO SUBDISTRITO 3 NÚMERO DO BLOCO CAIXA DE CONTROLE DE BLOCO REDE PRIMÁRIA REDE SECUNDÁRIA Esquema de uma rede malhada em blocos. Ainda podemos ter uma rede mista com a associação de redes ramificadas com redes malhadas como ilustra o esquema a seguir. Reservatório Rede malhada Rede ramificada Esquema de uma rede mista. Falta pouco para atingir seus objetivos. Vamos praticar alguns conceitos? Questão 1 49/81</p><p>13/08/24, 21:46 Obras de saneamento As obras das estações elevatórias são peças-chaves no sistema de abastecimento de água. Sobre essas obras, analise as afirmativas a seguir. I. Podem ser essenciais para as obras de captação, para a adução e tratamento e na distribuição da água potável. II. Os principais equipamentos das estações elevatórias são: as bombas e motores; as tubulações; e a construção do poço de sucção e casa de bomba. III. São necessárias quando se deseja lançar a água de um nível mais alto para um mais baixo. IV. São utilizadas para reforço na adução ou na rede de distribuição de água. Estão corretas A apenas as afirmativas e II. B apenas as afirmativas III e IV. C apenas as afirmativas I, e IV. D apenas as afirmativas II, III e IV. E as afirmativas I, II, III e IV. Parabéns! A alternativa C está correta. As obras de estações elevatórias podem ser essenciais na captação, na adução, no tratamento e na distribuição de água. Os principais componentes estão divididos em: equipamentos eletromecânico (bomba e motor), tubulações (sucção, barrilete e recalque) e construção civil (poço de sucção e casa de bomba). Uma das localizações das estações elevatórias de água é para reforço na adução ou na rede de distribuição de água. Questão 2 50/81</p>
