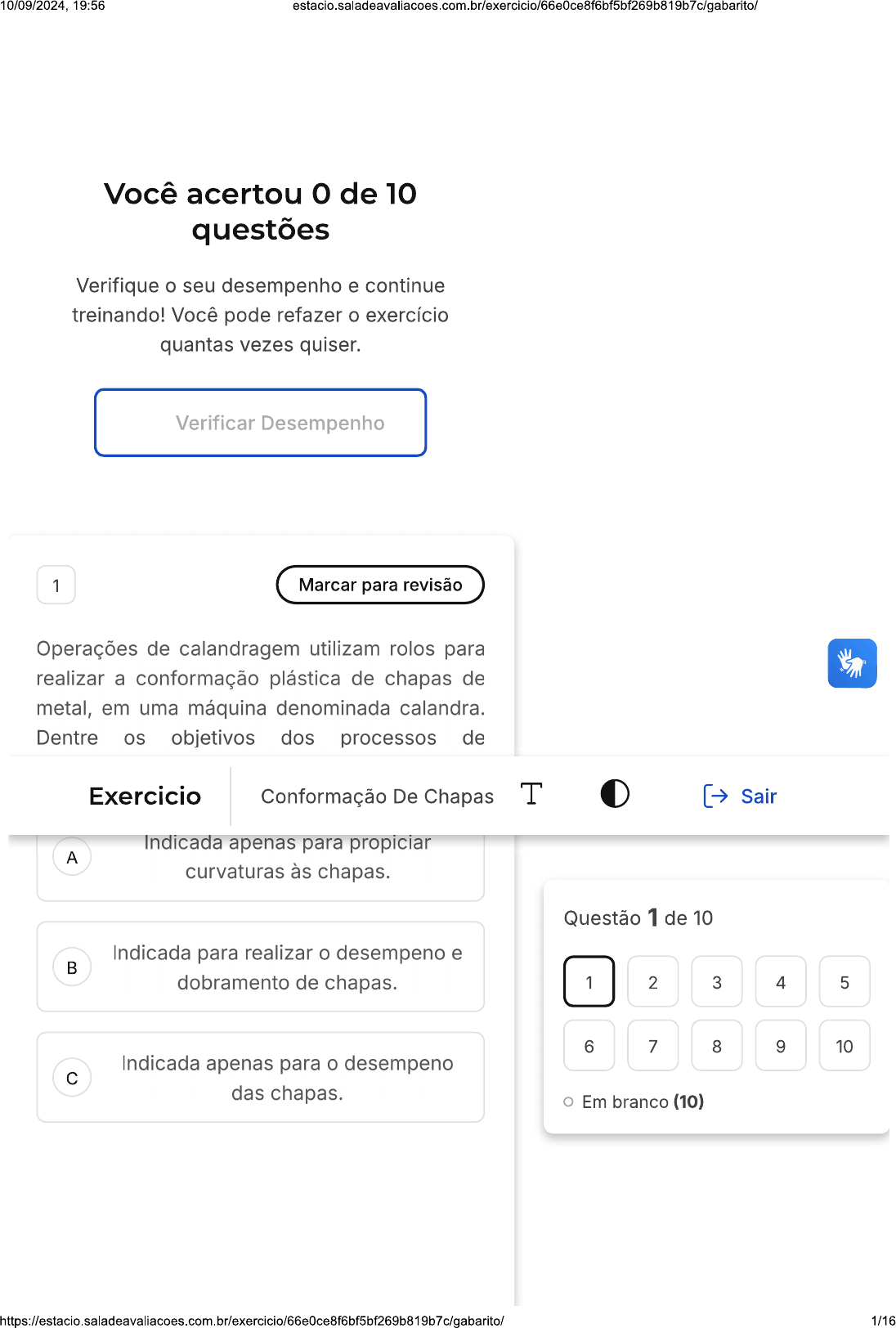

<p>10/09/2024, 19:56 Você acertou o de 10 questões Verifique o seu desempenho e continue treinando! Você pode refazer exercício quantas vezes quiser. Verificar Desempenho 1 Marcar para revisão Operações de calandragem utilizam rolos para realizar a conformação plástica de chapas de metal, em uma máquina denominada calandra. Dentre os objetivos dos processos de Exercicio Conformação De Chapas T Sair Indicada apenas para propiciar A curvaturas às chapas. Questão 1 de 10 Indicada para realizar o desempeno e B dobramento de chapas. 1 2 3 4 5 6 7 8 9 10 Indicada apenas para o desempeno C das chapas. Em branco (10) 1/16</p><p>10/09/2024, 19:56 Indicada para propiciar curvaturas às D chapas e para o desempeno das chapas. Indicada para realizar o estiramento e E propiciar curvaturas às chapas. i Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado As operações de calandragem, realizadas em uma máquina chamada calandra, têm como objetivo principal a conformação plástica de chapas de metal. Isso pode ser feito de duas maneiras: propiciando curvaturas às chapas ou realizando o desempeno das mesmas. desempeno é um processo que recupera chapas empenadas ou com irregularidades em sua forma, tornando-as retilíneas. Isso é feito através de pequenos dobramentos em direções opostas, promovidos pelos rolos da calandra. Portanto, a alternativa D é a correta, pois indica que a calandragem é utilizada tanto para propiciar curvaturas quanto para o desempeno das chapas. 2 Marcar para revisão Durante a operação de dobramento, há a deformação plástica do metal e, para se obter uma peça com a forma final desejada, é preciso considerar a recuperação elástica do material. A recuperação elástica do material, ou retorno 2/16</p><p>10/09/2024, 19:56 elástico, pode variar em função de fatores como: limite de escoamento e o ângulo A máximo de dobramento. O limite de escoamento e limite de B ruptura do material. limite de escoamento e o módulo de C elasticidade do material. módulo de elasticidade do material e D o ângulo máximo de dobramento. O limite de ruptura do material e o E ângulo mínimo de dobramento. i Questão não respondida Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado A recuperação elástica do material, também conhecida como retorno elástico, é um fenômeno que ocorre durante a operação de dobramento de um metal. Este fenômeno pode ser influenciado por diversos fatores, entre eles, o limite de escoamento e o módulo de elasticidade do material. O limite de escoamento é a tensão máxima que um material pode suportar sem sofrer deformação permanente. Já o módulo de elasticidade é uma medida da rigidez do material, ou seja, sua resistência à deformação elástica. Portanto, quanto maior for o limite de escoamento e o 3/16</p><p>10/09/2024, 19:56 módulo de elasticidade do material, maior será a recuperação elástica. Isso significa que o material terá uma maior capacidade de retornar à sua forma original após a operação de dobramento, o que é essencial para obter uma peça com a forma final desejada. 3 Marcar para revisão Os processos de conformação plástica são obtidos através da deformação plástica dos materiais até alcançar a forma desejada, podendo ser classificados em processos de conformação volumétrica e de chapas. Com base nos processos de conformação de chapas, é correto afirmar que são exemplos deste tipo de processo: Estampagem, dobramento e A forjamento. B Extrusão, dobramento e forjamento. Calandragem, repuxamento e C trefilação. Estampagem, repuxamento e D calandragem. E Extrusão, trefilação e forjamento. i Questão não respondida 4/16</p><p>10/09/2024, 19:56 Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Os processos de conformação de chapas incluem estampagem, repuxamento e calandragem. A estampagem é um processo que utiliza moldes para criar formas nas chapas. O repuxamento é um processo que estica a chapa para criar formas profundas. A calandragem é um processo que curva a chapa. Por outro lado, processos como laminação, forjamento, extrusão e trefilação são classificados como processos de conformação volumétrica, pois alteram o volume do material, e não apenas a sua forma superficial. 4 Marcar para revisão O processo de repuxamento é um processo de conformação bastante utilizado no meio industrial e visa a obtenção de peças com formato de sinos ou mesmo copos. Dentre as afirmações abaixo, verifique aquelas que são verdadeiras em relação ao processo. I. O equipamento utilizado para a operação de repuxamento é o torno CNC, e somente este torno mecanizado pode realizar a operação. II. Qualquer material pode, em tese, ser repuxado exceto os metais dúcteis porque não podem ser conformados a frio. II. processo de repuxamento pode também ser utilizado na redução da espessura da chapa para o formato final além da conformação do material. 5/16</p><p>10/09/2024, 19:56 Está correto o que se afirma em: A Apenas I. B Apenas I e II. C Apenas II e III. D Apenas III. E Apenas II. i Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A afirmação correta é a III. processo de repuxamento pode ser utilizado para reduzir a espessura da chapa para o formato final, além de conformar o material. A afirmação está incorreta, pois não apenas o torno CNC pode ser utilizado para a operação de repuxamento, mas também outros tipos de torno mecanizado. A afirmação também está incorreta, pois os metais dúcteis podem ser conformados a frio e, portanto, podem ser repuxados. repuxamento é um processo de conformação que permite a obtenção de peças com formatos específicos, como sinos ou copos, e é amplamente utilizado na indústria. 6/16</p><p>10/09/2024, 19:56 5 Marcar para revisão O processo de repuxamento é realizado em diversas etapas, desde a fixação da placa de natureza circular no cabeçote do torno, como primeira etapa da operação. Ainda sobre essas etapas, é possível afirmar que: I. Após a fixação da placa no cabeçote, uma ferramenta especial com rolete na extremidade é levada ao encontro da peça, forçando esse material contra o mandril. II. Apenas o mandril é fixado ao torno em processo de rotação a elevada velocidade. II. A ferramenta com rolete fica pressionando a peça sobre o mandril até que o torno encerre sua rotação. Está correto o que se afirma em: A Apenas I. B Apenas II. C Apenas III. D Apenas I e III. E Apenas e III. Questão não respondida i Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado 7/16</p><p>10/09/2024, 19:56 processo de repuxamento é composto por várias etapas. A primeira delas é a fixação da placa, que será moldada, no cabeçote do torno. Em seguida, uma ferramenta especial, que possui um rolete em sua extremidade, é levada até a peça, pressionando-a contra o mandril. Este mandril possui o formato da peça que será produzida. É importante ressaltar que tanto o mandril quanto a placa devem estar fixados ao torno. processo de repuxamento é finalizado quando a peça adquire o formato desejado. Portanto, a afirmação correta é a primeira, pois as demais contêm informações incorretas ou incompletas sobre o processo de repuxamento. 6 Marcar para revisão No processo de estiramento, as chapas são deformadas e estiradas por garras, sendo curvadas sobre uma matriz positiva, obtendo- se a mudança na forma da chapa. Este processo está presente em indústrias como a aeronáutica e a aeroespacial devido a fatores como: processo de estiramento é indicado A para a produção de peças com baixo grau de curvatura. processo de estiramento permite a B produção de peças de grandes dimensões em quantidades reduzidas. 8/16</p><p>10/09/2024, 19:56 O processo de estiramento não é C indicado para a produção de peças com alto grau de curvatura. processo de estiramento não permite a produção de peças de D grandes dimensões em quantidades reduzidas. O processo de estiramento sempre E resulta na ruptura da peça. i Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado O processo de estiramento é amplamente utilizado em diversos setores da indústria, com destaque para as indústrias aeronáuticas e aeroespaciais. Isso se deve ao fato de que esse processo é adequado para a produção de peças com elevado grau de curvatura ou até mesmo com dupla curvatura. Além disso, o processo de estiramento permite a produção de peças de grandes dimensões em quantidades reduzidas, o que é uma necessidade comum nesses setores. Portanto, a alternativa B está correta, pois afirma que o processo de estiramento permite a produção de peças de grandes dimensões em quantidades reduzidas. 9/16</p><p>10/09/2024, 19:56 7 Marcar para revisão Dentre os processos de conformação plásticas existentes, o repuxamento é um processo executado por meio de um esforço conjunto de rotação e mecânico. Sobre esse processo, analise as afirmativas: processo de repuxamento pode ser realizado em qualquer material que aceite conformação a quente. II. O processo de repuxamento visa a obtenção de produtos com formato circular. II. Cones, cilindros sem costura e até sinos são produtos que podem ser obtidos pelo processo de repuxamento. Está correto o que se afirma em: A Apenas I. B Apenas II. C Apenas III. D Apenas I e III. E Apenas e III. i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado repuxamento é um processo de conformação plástica que pode ser 10/16</p><p>10/09/2024, 19:56 realizado em qualquer material que aceite conformação a frio, e não a quente como mencionado na afirmativa I. Portanto, a afirmativa está incorreta. A afirmativa está correta, pois o processo de repuxamento visa a obtenção de produtos com formato circular. A afirmativa III também está correta, pois cones, cilindros sem costura e até sinos são exemplos de produtos que podem ser obtidos pelo processo de repuxamento. Portanto, as afirmativas corretas são e III, o que corresponde à alternativa E. O equipamento que realiza processo de repuxamento é o torno mecânico. 8 Marcar para revisão O processo de embutimento, que também é conhecido como estampagem profunda, é um processo de conformação plástica que pode produzir peças a partir de chapas de metal. Sobre esse processo, é possível afirmar: I. Esse processo pode ser utilizado para produção de objetos com vários perfis e ocos. II. Esse processo só pode ser realizado numa única operação. II. Nesse processo, não há alteração da espessura do material ao final da operação. Das afirmações acima sobre a deformação a quente, quais são corretas? 11/16</p><p>10/09/2024, 19:56 A Apenas I. B Apenas II. C Apenas III. D Apenas e II. E Apenas e III. i Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado O processo de embutimento, também conhecido como estampagem profunda, é um método de conformação plástica que permite a produção de peças com diversos perfis e (afirmação No entanto, a afirmação está incorreta, pois o processo de embutimento não se limita a uma única operação. Dependendo da complexidade e profundidade da peça desejada, várias operações podem ser necessárias. Por fim, a afirmação III está correta, pois durante o processo de embutimento, a espessura do material não sofre alterações significativas. Portanto, as afirmações I e III são as corretas, o que corresponde à alternativa E. 12/16</p><p>10/09/2024, 19:56 9 Marcar para revisão Os processos de corte podem produzir superfícies irregulares, comprometendo os resultados finais de produção. Considerando processos avançados disponíveis no mercado, tais como o corte a laser, corte por jato d'água e abrasivos, entre outros, que apresentam grande precisão e excelente acabamento superficial, como se pode explicar a grande utilização dos processos de corte tradicionais? Embora a qualidade não seja tão boa, A os menores custos de produção justificam sua aplicação. A manutenção de lâminas sempre afiadas, independente da espessura B das chapas, permite a obtenção de superfícies ideais para uma ampla gama de aplicações. A manutenção de lâminas sempre afiadas e o controle da espessura das C chapas permite a obtenção de superfícies ideais para uma ampla gama de aplicações. A qualidade da operação de corte apresenta melhores características D com o aumento da espessura das chapas. As operações de corte serão E totalmente substituídas nas indústrias por processos mais avançados. 13/16</p><p>10/09/2024, 19:56 i Questão não respondida Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado Os processos de corte tradicionais ainda são amplamente utilizados, apesar da existência de tecnologias mais avançadas como o corte a laser, corte por jato d'água e abrasivos. Isso se deve ao fato de que, quando as lâminas são mantidas sempre afiadas e há um controle adequado da espessura das chapas, é possível obter superfícies com características adequadas para uma ampla gama de aplicações. Além disso, esses processos tradicionais são mais simples de serem executados. Portanto, a alternativa C é a correta, pois menciona a manutenção de lâminas sempre afiadas e o controle da espessura das chapas como fatores que permitem a obtenção de superfícies ideais para diversas aplicações. 10 Marcar para revisão Para o corte de chapas três operações distintas são empregadas, que são as operações de cisalhamento, de recorte e de puncionamento. Quanto às operações de recorte e puncionamento é correto afirmar que: 14/16</p><p>10/09/2024, 19:56 Tira (apara) Peça o (peça) Geratriz (retalho) (a) (b) Fonte: GROOVER, M.P. Introdução aos Processos de Fabricação. Rio de Janeiro: LTC LIVROS TÉCNICOS E CIENTÍFICOS EDITORA SA, 2014. pg. 317. No recorte, a parte destacada é a peça desejada, enquanto na operação A de puncionamento, a peça desejada é a peça remanescente. No recorte, a parte remanescente é a peça desejada, enquanto na operação B de puncionamento, a peça desejada é a peça destacada. Não existe diferença entre as C operações de recorte e puncionamento. No recorte, a parte destacada é obtida através de uma fresa, enquanto na D operação de puncionamento, a peça desejada é obtida por uma punção. No recorte, a parte destacada é descartada, enquanto na operação de E puncionamento, a peça desejada é a peça remanescente. i Questão não respondida Opa! A alternativa correta é a letra A. Confira o gabarito comentado! 15/16</p><p>10/09/2024, 19:56 Gabarito Comentado São empregadas três operações distintas para o corte de chapas, que são as operações de cisalhamento, de recorte e de puncionamento. O cisalhamento já foi discutido anteriormente. As operações de recorte e puncionamento apresentam diferenças pequenas. Nos dois casos, o corte por cisalhamento será realizado para a obtenção de uma geometria específica, determinada por uma matriz de recorte. No recorte, a parte destacada é a peça desejada, enquanto na operação de puncionamento, a parte retirada é apena um retalho, enquanto a peça desejada é a peça remanescente.</p>
