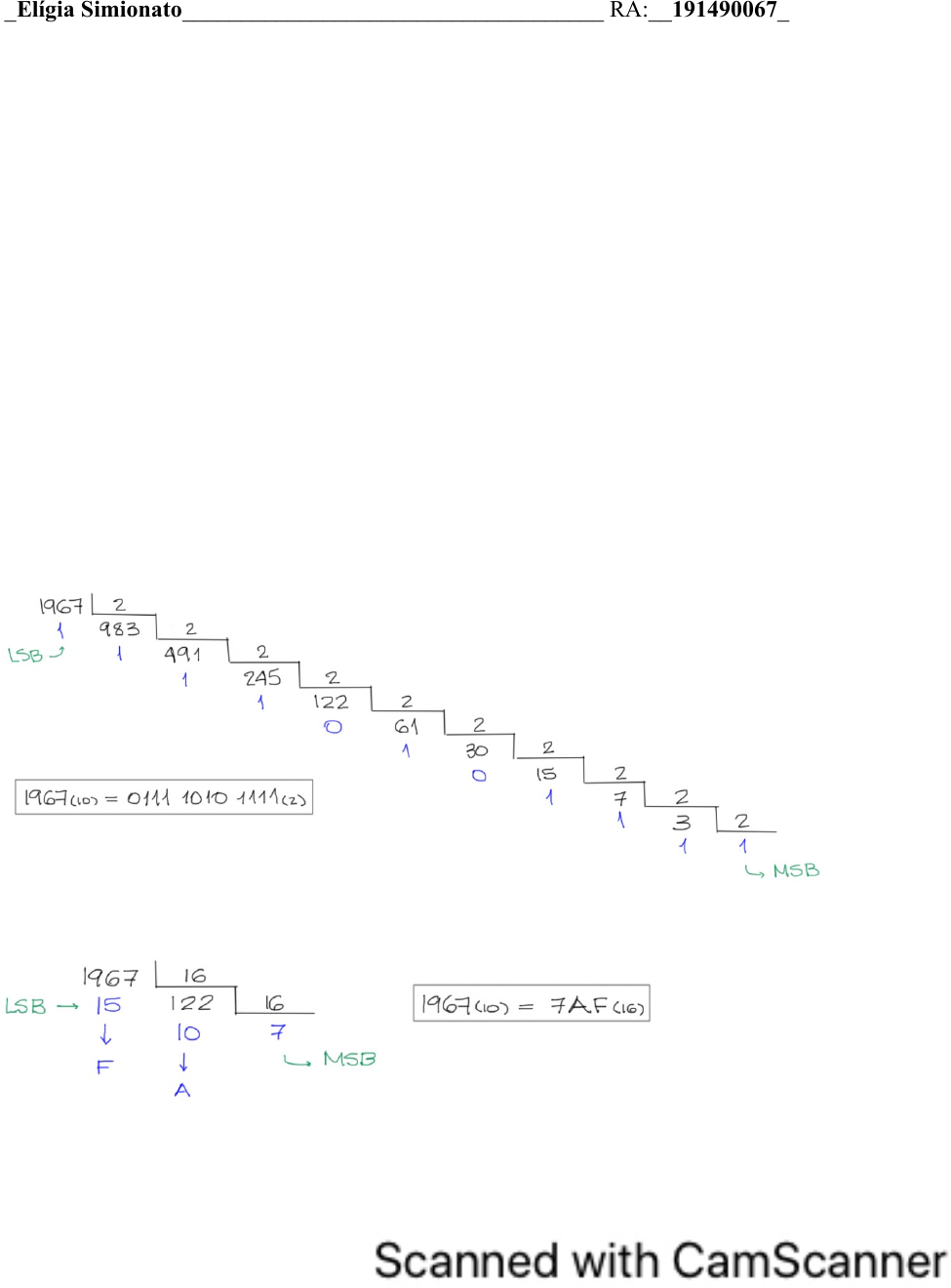

<p>Circuitos Digitais</p><p>1ª Prova – 04/02/2021</p><p>Importante:- Apresentar todos os cálculos e passos intermediários para a resolução dos</p><p>problemas!</p><p>Nome:__Elígia Simionato____________________________________ RA:__191490067_______</p><p>1 – (2,0) Classifique cada uma destas grandezas como (A) Analógica ou (D) Digital:</p><p>a ( A ) (0,5) Pressão em uma bexiga de festa.</p><p>b ( D ) (0,5) Número de páginas de um livro.</p><p>c ( A ) (0,5) Sinal de voz observado diretamente no osciloscópio.</p><p>d ( D ) (0,5) Altura de uma pessoa medida com trena.</p><p>2 – (2,5) Utilize os dois primeiros, e os dois últimos dígitos, do seu RA para compor o número</p><p>Decimal que deverá ser convertido para Binário e Hexadecimal.</p><p>Decimal Binário Hexadecimal</p><p>__ __ __ __ - __ __ __ __ __ __ __ __ __ __ __ __ - __ __ __</p><p>Desenvolvimento:</p><p>• Decimal para Binário:</p><p>• Decimal para Hexadecimal:</p><p>1</p><p>0 1 1 1 1 0 1 0 1 1 1 1 1 9 6 7 7 A F</p><p>Mobile User</p><p>https://v3.camscanner.com/user/download</p><p>3 – (2,5) Suponha que os valores entre 000 e 7DA (Hexadecimal) sejam transmitidos em Binário,</p><p>quantas linhas serão necessárias:</p><p>Valores entre 000 e 7DA, quando convertidos para binário, têm 12 bits:</p><p>000(16) = 0000 0000 0000(2)</p><p>Portanto:</p><p>a (1,25) Se for usado o formato Paralelo?</p><p>Serão necessárias 12 linhas de conexão, uma para cada bit; transmitindo-os</p><p>simultaneamente.</p><p>b (1,25) Se for usado o formato Serial?</p><p>Apenas uma linha de conexão é utilizada no formato Serial, transmitindo um bit por vez.</p><p>Obs. – Utilizar o número puro!</p><p>4 – (3,0) Para cada uma das expressões a seguir, desenhe o circuito lógico correspondente usando</p><p>apenas portas AND, OR e NOT. Simplifique utilizando DeMorgan, se necessário.</p><p>a (1,0) x=(A+B)(A+B)</p><p>b (1,0) y=A+B+C D</p><p>= A⋅B⋅CD</p><p>= A⋅B⋅(C D)</p><p>= A⋅B⋅(C D)</p><p>c (1,0) z=(A+B+C D E)+BC D</p><p>= A⋅B⋅CD E+BC D</p><p>= A⋅B⋅(C+D+E)+BCD</p><p>= A⋅B⋅(C+D+E)+BCD</p><p>Circuito da Questão 4a</p><p>2</p><p>https://v3.camscanner.com/user/download</p><p>Circuito da Questão 4b</p><p>Circuito da Questão 4c</p><p>3</p><p>https://v3.camscanner.com/user/download</p>
