RELATÓRIO DO LABORATÓRIO ELETRICIDADE
Experimento 11 : Lei de Lenz e Faraday
Discente : Rigna Da Silva Santos
Objetivo: Utilizar conhecimentos sobre as leis de Lenz e Faraday; Estudo de correntes induzidas e transformadores;
Procedimento Experimental:
4.2 - Discutir a seguinte afirmação:” Na atividade 4.1 se a corrente induzida for zero então o fluxo magnético sempre será zero”.
Resposta da discussão
Mesmo que a corrente seja zero,o fluxo não será zero, porque a corrente não provoca alteração no fluxo.
4.3 Montar um circuito da figura 4. Utilize as bobinas com os valores para o número de espiras de N1 = 300 (Multímetro) e N2 = 600 (Fonte), para primário e secundário.
Vp = 1,9 v
Vs = 10 v
N1 = 600 (Multímetro) , N2 = 300 (Fonte)

Vp = 1,9 v
Vs = 40 v

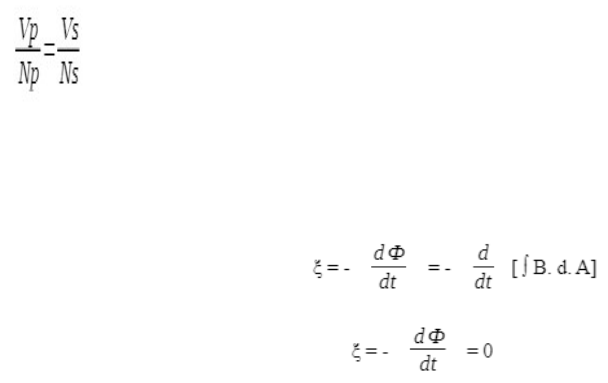

4.4 Determinar o valor de V2 teoricamente, Comparar este valor Vs obtido na atividade 4.3. Se há alguma diferença mencionar quais poderiam ser as causas.
 1,9 v/300 = vs / 600. vs = 3,8

4.5 Caso a tensão utilizada fosse contínua (não alternada) qual seria a tensão obtida no secundário? utilizar a equação 01 para justificar sua resposta
4.6 Se retirarmos a barra reta de núcleo magnético e aplicarmos uma tensão de 20v AC no primário, a tensão no secundário será maior, menor ou igual ao valor obtido na atividade 4.4.
Resposta
O valor medido foi inferior ao medido com a barra reta do núcleo magnético. O valor encontrado foi de 10 .
4.7 Uma bobina quadrada de lado 18 cm tem 200 espiras e resistência de 4,0 ohms. Aplica-se um campo magnético uniforme e perpendicular ao plano da bobina. O campo varia linearmente desde 0 até 0,5 T em 0,8s . Quais são os valores da fem e da corrente induzida?
Resposta
Para calcular a indutância de uma bobina, podemos usar a fórmula :
calculando a área
A = 0,18 m x 0,18 m = 0,0324 m²
Para determinar a força eletromotriz (fem) e da corrente induzida em uma bobina.
Lei de Faraday da indução:

Lei de Ohm :
Vamos calcular a taxa de variação do fluxo magnético.
 = 0,625 T/s
O fluxo magnético é o produto da Área e do campo magnético.
A taxa de variação do fluxo
Aplicando na fórmula da força eletromotriz:

Para encontrar a corrente induzida:
A corrente induzida na bobina é aproximadamente 1,01 A.
