Lista de Exercícíos de Mec Sol I
Resistência dos Materiais 7ª Edição - R. C. Hibbeler

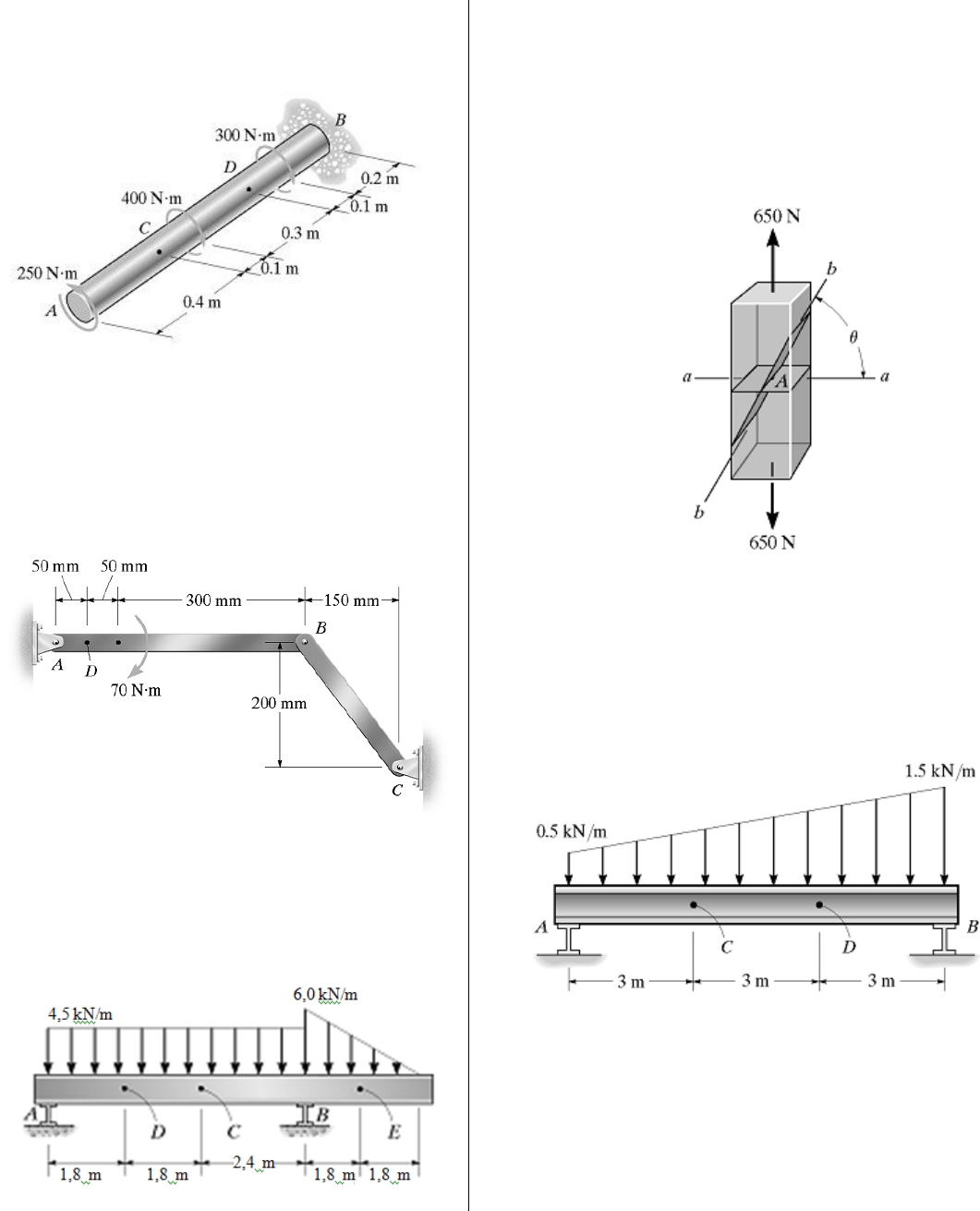

1.2 - Determine o torque resultante interno que
age sobre as seções transversais nos pontos C e
D do eixo. O eixo está preso em B.

1.5 - Determine as cargas internas resultantes que
agem na seção transversal no ponto D do
elemento AB.
1.11 - A viga suporta a carga distribuída
mostrada. Determine as cargas internas
resultantes nas seções transversais que passam
pelos pontos D e E. Considere que as reações
nos apoios A e B sejam verticais

1.13 - Determine a resultante das forças internas
normal e de cisalhamento no elemento em (a)
seção a-a e (b) seção b-b, sendo que cada uma
delas passa pelo ponto A. Considere q = 60º. A
carga de 650 N é aplicada ao longo do eixo do
centroide do elemento.









1.18 – A viga suporta a carga distribuída
mostrada. Determine as cargas internas
resultantes que agem na seção transversal que
passa pelo ponto C. Considere que as reações
nos apoios A e B sejam verticais.
1.23 O cano tem massa de 12 kg/m. Se ele
estiver fixado à parede em A, determine as
cargas internas resultantes que agem na seção
transversal em B. Despreze o peso da chave CD.

1.35 - O arganéu da âncora suporta uma força de
cabo de 3 kN. Se o pino tiver o diâmetro de 6
mm, determine a tensão média de cisalhamento
no pino.

1.39 A alavanca está presa ao eixo fixo por um
pino cônico AB, cujo diâmetro médio é 6 mm. Se
um binário for aplicado à alavanca, determine a
tensão de cisalhamento média no pino entre ele e
a alavanca.

1.45 - O eixo está sujeito à força axial de 30 kN.
Se ele passar pelo orifício de 53 mm de diâmetro
no apoio fixo em A, determine a tensão no
mancal que age sobre o colar C. Determine
também a tensão de cisalhamento média que age
ao longo da superfície interna do colar no ponto
onde ele está acoplado ao eixo de 52 mm de
diâmetro.

1.81 - A junta está presa por dois parafusos.
Determine o diâmetro exigido para os parafusos
se a tensão de cisalhamento para os parafusos for
rup = 350 MPa. Use um fator de segurança para
cisalhamento FS = 2,5.

1.89 - Os dois cabos de aço AB e AC são usados
para suportar a carga. Se ambos tiverem uma
tensão de tração admissível adm = 180 MPa, e se
o cabo AB tiver diâmetro de 6 mm e o cabo AC
tiver diâmetro de 4 mm, determine a maior força
P que pode ser aplicada à corrente antes que um
cabo falhe.


3 kN
6 mm
Deformação
2.3 - A barra rígida é sustentada por um pino em
A e pelos cabos BD e CE. Se a carga P aplicada
à viga provocar um deslocamento de 10 mm
para baixo na extremidade C, determine a
deformação normal desenvolvida nos cabos CE
e BD.

2.6 - A viga rígida é sustentada por um pino em
A e pelos cabos BD e CE. Se a deformação
normal admissível máxima em cada cabo for
max = 0,002 mm/mm, determine o deslocamento
vertical máximo da carga P.

2.9 - Parte de um controle para uma avião
consiste em um elemento rígido CBD e um cabo
flexível AB. Se uma força for aplicada à
extremidade D do elemento e provocar uma
deformação normal no cabo de 0,0035 mm/mm,
determine o deslocamento do ponto D. Em sua
posição original, o cabo não está esticado.

2.18 - O quadrado deforma-se até chegar à
posição mostrada pelas linhas tracejadas.
Determine a deformação normal média ao longo
de cada diagonal, AB, CD. O lado D’B’
permanece horizontal.

2.23 – A chapa retangular é submetida à
deformação mostrada pelas linhas tracejadas.
Determine, (a) A deformação por cisalhamento
média xy da chapa. (b) As deformações normais
médias ao longo da diagonal AC e do lado AB.
