Atividade Contextualizada Tópicos Integradores II
Eng. Civil
As vigas e os eixos são elementos estruturais e mecânicos importantes na engenharia. Os diagramas de esforços cortantes e momento fletor constituem meios úteis para se determinar o cisalhamento máximo e momento fletor máximo no elemento estrutural e especificam onde seus valores máximos ocorrem. A localização e determinação desses máximos permitem ao engenheiro definir onde colocar materiais de reforço na viga ou no eixo, ou como definir as dimensões destes em vários pontos ao longo do seu comprimento.

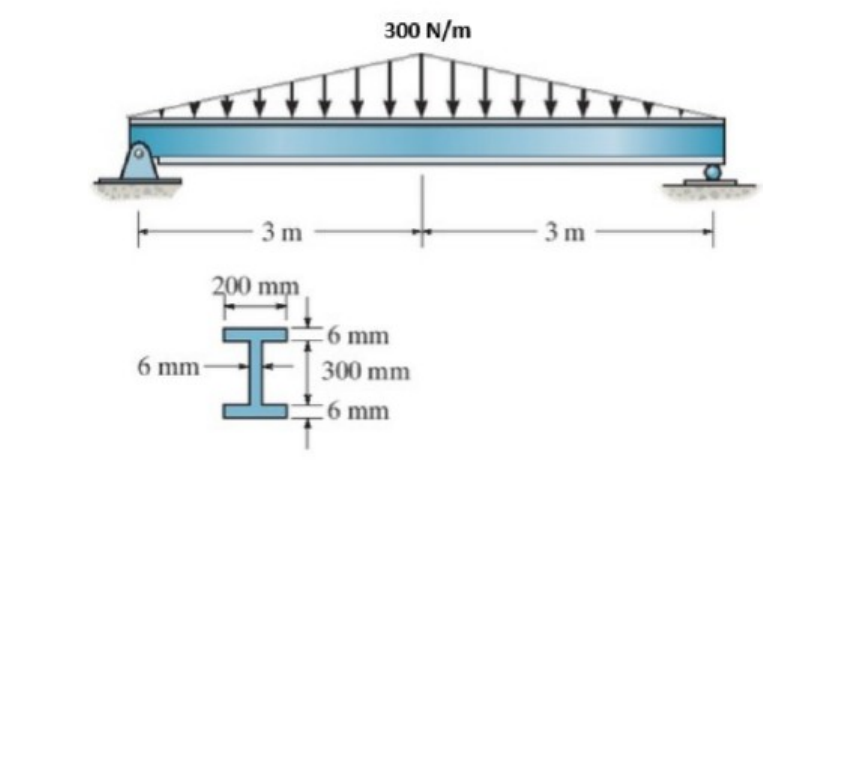

Abaixo temos uma viga simplesmente apoiada com o carregamento representado na figura. Elabore um texto explicando o procedimento para determinação dos gráficos do esforço cortante e do momento fletor. Determine o esforço cortante máximo, momento fletor máximo e a tensão de flexão máxima na viga. Lembre-se de anexar o memorial de cálculo e os diagramas do esforço cortantes o momento fletor.
Inicializamos de modo esquemático todas as forças que agem sobre um corpo quando ele é afastado do sistema ao qual pertence. E então determinamos os valores das reações.
Em seguida, são discutidos momentos fletores e forças cortantes, mas para isso devem ser dados valores que estejam relacionados às reações causadas pelas cargas aplicadas. A falha por cisalhamento começa após o desenvolvimento de fissuras inclinadas causadas por uma combinação de cisalhamento, momento fletor e, finalmente, forças axiais. O número de variáveis ​​que afetam a falha é muito grande, como geometria, dimensões da viga, resistência do concreto, quantidade de armadura longitudinal e transversal, características de carga, espaçamento, etc. Devido à grande complexidade e dificuldades de projeto associadas ao comportamento das vigas de cisalhamento, este tema tem sido um dos mais estudados tanto no passado quanto na atualidade.
O deslocamento V é o resultado da distribuição da tensão de cisalhamento transversal atuando na seção da viga. Devido à propriedade de cisalhamento adicional, as tensões de cisalhamento longitudinais associadas também atuam ao longo do plano longitudinal da viga. Por exemplo, uma barra removida de um ponto interno é exposta a tensões de cisalhamento transversais e longitudinais. Para prosseguir, descrevemos as etapas que devemos seguir.
Começamos com a parte de corpo livre do diagrama, depois calculamos as reações de suporte onde usamos as três fórmulas de equilíbrio. Após essas etapas, é hora de definir as partes principais. Ele trata do uso inicial e final associado à carga distribuída a ele. Seja qual for o local que possuir cargas concentradas ou apoio, estas serão cargas concentradas. Agora os diagramas de cisalhamento e momento fletor são projetados e os cisalhamentos são resolvidos. Na imagem abaixo temos uma análise que ilustra muito bem o momento fletor.
Aqui podemos ver claramente a sobreposição atribuída ao diagrama de momento fletor. Uma barra situada a meio e rodeada por dois suportes. O diagrama M foi determinado pela sobreposição do diagrama Mi, pois combina os valores dos momentos fletores mencionados com o diagrama parabólico Mii. Este cuida da ação na parte interna da barra quando estabelecida como sendo biapoiada.
