Abstract— This work presents a study about two different
methods to measure the speed compressor that work with a
variation speed control. The first one is using a current probe, it
being the most invasive method than the other one because need to
be open the frequency control box. The second method is using the
accelerometer to get the frequency and then calculate the speed. Will
also be shown two signal treatments to noise eliminate, which are:
Average of signal, and Fast Fourier Transform (FFT). This
comparative will be used to indicate which is the better measure
methodology to this application.


Palavra chave— inversores, controle de velocidade, FFT,
compressores.

I. INTRODUÇÃO
Tão importante quanto produzir alimentos é conservá-los, na
prática esse processo é observado ao deixar alimentos naturais
orgânicos fora de um ambiente refrigerado por algum tempo,
após um certo período nota-se a decomposição desse material,
e com isso a inutilização para consumo. No entanto, quando tem
o armazenamento em temperaturas mais frias esse tempo até a
decomposição ampliado e o processo de conservação é
observado. Um dos primeiros sistemas de refrigeração foi
desenvolvido por Jacob Perkins em 1834, no entanto o principal
responsável por usar refrigeração utilizando compressão
mecânica foi James Harrisson [1]. Com o advento da
tecnologia, novas formas deste conceito foram adotadas, e é
este princípio que permeou a criação dos sistemas domésticos
de refrigeração ou mais conhecidas como geladeiras. Um dos
maiores fabricantes mundiais de compressores para
refrigeração doméstica era a Embraco vendida em 2018 para a
Nidec que é uma das maiores fabricantes de motores de precisão
do mundo [2] que a partir da venda passou a se chamar Embraco
Nidec, tendo em seu catálogo vários modelos de compressores.
O objeto de estudo deste trabalho adota o modelo com
velocidade variável devido a possibilidade de controle da
velocidade e com isso obter maior controle dos parâmetros a
serem medidos. A empresa apresenta estes compressores da
seguinte forma: Os compressores de velocidade variável da
Embraco são ideais para aplicações comerciais que exigem
ampla faixa de voltagem, resfriamento rápido, controle da
faixa de temperatura, menor consumo de energia, baixos níveis
de ruído e vibração. Eles permitem que a solução opere em
diferentes velocidades, se ajustando conforme a demanda [3].
Os inversores por sua vez tendem a apresentar maior ruido
devido ao chaveamento dos IGBT (Insulated Gate Bipolar
Transistor). Fornecendo para o motor uma onda que não é
perfeitamente senoidal derivados dos componentes harmônicos
de tensão e corrente [4], podendo causar distorções em sistemas
de medições susceptíveis a ruídos. Neste trabalho são
apresentadas algumas técnicas para a diminuição dos efeitos
destes ruídos na utilização dos dados adquiridos por um sistema
de medição. Compressores herméticos como esses fabricados
pela Nidec apresentam algumas características distintas de
outros motores, alguns devido seus aspectos construtivos como
por exemplo carcaça selada, desta forma, não sendo trivial a
medição de velocidade do motor. Para isso é necessário analisar
o aspecto construtivo e suas características.

II. CONFIGURAÇÃO DO TESTE

O ponto inicial do estudo foi baseado em dois setups distintos.
Sendo o primeiro utilizando uma ponteira de corrente acoplada
ao osciloscópio posicionada entre o inversor e compressor, de
forma que um dos cabos que alimenta o compressor trifásico
passe por dentro da ponteira e com isso a medição de corrente
ocorra (Figura 1 tracejado em vermelho). O segundo Setup
pode ser visto através da mesma Figura 1, neste caso tracejado
em azul, construído para mostrar de forma mais visual as etapas
do processo. O Gerador de funções é responsável pelo sinal de
controle do inversor de frequência que está acoplado ao
compressor, o transdutor escolhido foi um acelerômetro que
será responsável por transformar a vibração mecânica do
compressor em um sinal elétrico que posteriormente será
utilizado para cálculo da velocidade dada em rotação por
minuto (RPM). O Transdutor é conectado a uma caixa
amplificadora para que o sinal tenha sua amplitude alterada de
forma a possibilitar a leitura dos dados do transdutor, estes
dados são visualizados através de um osciloscópio, e nele serão
aplicados alguns modelos de filtros digitais.

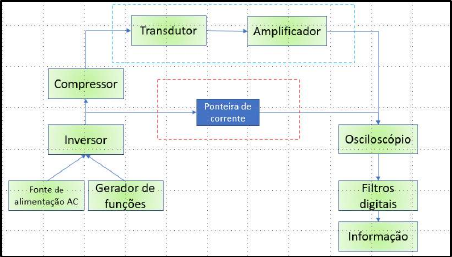

Figura 1 - Diagrama em blocos do sistema.
Medição de rotação em compressores que utilizam
controle de velocidade variável (July 2022)
V. Martins, Bonfim Marlio


2
Classified as Internal
III. MÉTODOS DE FILTRAGEM

 Em processamento digitais de sinais é comum a utilização
uma conversão onde é amostrado um sinal analógico e
convertido em sinal digital binário, conhecidos como
conversores A/D. Este processo de conversão passa por
algumas etapas como, filtros analógicos, amostra e retenção do
sinal, quantização do sinal, transmissão e armazenamento. O
processo de amostragem deve seguir o teorema da amostragem
também conhecido como critério de Nyquist (Equação 1). Ao
seguir este teorema os efeitos de sub amostragem ou
“aliasing”, ou seja, a quantidade de amostra do sinal não é
suficiente para reproduzir o sinal original, esse processo é
exemplificado na Figura 2. Este efeito também pode ser
causado pela resolução do conversor, quando em menor
quantidade que pode ser convertida, neste caso limitado pelo
hardware que geralmente são encontrados de 8 a 10 bits. Sendo
assim, A quantização do sinal analógico é subdividida em 2n
níveis discretizados e seu resultado codificado em valores
binários. O número n é definido como a resolução do conversor
[5].

𝑓 ≥ 2𝑓 (1)

Onde:

 𝑓 = 𝐹𝑟𝑒𝑞𝑢ê𝑛𝑐𝑖𝑎 𝑑𝑒 𝑎𝑚𝑜𝑠𝑡𝑟𝑎𝑔𝑒𝑚
𝑓 = 𝐹𝑟𝑒𝑞𝑢ê𝑛𝑐𝑖𝑎 𝑚á𝑥𝑖𝑚𝑎



Figura 2 Resultado do sinal utilizando fsdo compressor.

IV. APLICAÇÃO DA METODOLOGIA
 Um compressor para refrigeração tem como característica ser
hermeticamente fechado de forma que não haja escape de gases
pelo seu corpo, permitindo realizar compressão e expansão
desses gases. Sua construção não permite aberturas para
medição da rotação de maneira a verificar se a velocidade
solicitada através do inversor que comanda a variação de
velocidade está conforme solicitada. Baseado nessas
informações nota-se que não é trivial esta medida exigindo
outras técnicas para realizar as medições de rotação. Uma delas
é realizando a medição da corrente utilizada pelo compressor
medindo a componente de frequência com isso utilizando
equação para transformação de frequência para Rotação Por
Minuto (RPM) e assim obter a velocidade do motor. Na Figura
4 a seguir, é possível verificar na prática este modelo de
medição.
Onde:
1- Ponteira de corrente para osciloscópio.
2- Inversor de frequência.


3
Classified as Internal
3- Compressor.
4- Osciloscópio.
5- Gerador de função.
6- Acelerômetro



Figura 4 - Setup de teste
A partir do aparato utilizado como setup foi possível realizar as
medições simultâneas dos sinais e a partir deles comparar as
metodologias de medição e tratamento dos sinais. Para isso,
partindo do datasheet do fornecedor onde é informado
parâmetros do sinal de controle e a relação com a saída
desejada. (Tabela 1). Para análise foi adotada a frequência de
entrada em 120 Hz com duty cycle de 50% e amplitude de 5
Vcc, seguindo a tabela a velocidade esperada seria de 5040
RPM.

Tabela 1 - Frequência de entrada vs Velocidade no compressor
Sinal de controle
(Hz)
Velocidade no compressor
(RPM)
0 - 40 0
40 – 42,8 1800
42,9 - 150 42 x Hz
≥ 150 6300

As medições da frequência foram realizadas utilizando uma
ponteira de corrente modelo 1146B marca Agilent, acoplada em
uma das três fases entre o compressor e inversor, neste modelo
de medição a velocidade síncrona de motores pode ser definida
através da velocidade do campo girante do motor que por sua
vez depende do número de polos e da frequência podendo ser
calculada através da equação 3.

𝑛 =
.
 (3)

Onde:

ns = Velocidade
f = frequência medida
p = número de polos do motor

O motor utilizado modelo FMSY09C tem 6 polos, utilizando a
medição da frequência da corrente pode ser calculado a
velocidade do compressor. O sinal observado no osciloscópio é
bastante ruidoso (Figura 5), não possibilitando a utilização da
informação direta para este cálculo e por este motivo se faz
necessário a utilização de filtros digitais ou técnicas de
atenuação e filtro.

Figura 5 - Sinal amostrado utilizando a ponteira de corrente.
O segundo modelo utiliza outra metodologia de medição, neste
caso, utilizando um acelerômetro acoplado no sentido de
vibração do compressor melhorando a saída do sinal a ser
amplificado e na sequência observá-lo através do osciloscópio.
O sentido de vibração foi medido em laboratório utilizando um
acelerômetro em três eixos para identificar o eixo de maior
excitação (Figura 6). Com isso definir o melhor acoplamento
para o acelerômetro modelo 4526-001 da Bruel utilizado na
medição final.


Figura 6 - Medição do sentido de vibração
 Utilizando o sentido de maior excitação identificado em cinza
na figura 6, foi acoplado o acelerômetro na frente do
compressor e o sinal amplificado de forma a ser possível a
aquisição no osciloscópio e consequentemente a transformação
da frequência em velocidade através da simples multiplicação
por 60. Neste modelo de medição o sinal amostrado se
comportou de maneira mais limpa, onde a senoide apresentou a
frequência média na tela do osciloscópio (Figura 7) em
comparação com o modelo de medição por ponteira de corrente
onde não foi possível observar na tela a média da frequência.



4
Classified as Internal

Figura 7 - Forma de onda amostrada através do acelerômetro
V. RESULTADOS

 Observando a figura 7, não seria necessário a implementação
de filtros adicionais para identificar a frequência e com isso o
cálculo da velocidade, no entanto, foi realizado a FFT dos dois
sinais a fim de validar as metodologias e consequentemente
compará-las e definir a mais indicada para este processo. Para
isso, os dados foram medidos para as duas metodologias
simultaneamente através de um osciloscópio com 4 canais.
Utilizando ferramenta de computação matemática Matlab, foi
possível calcular as FFT utilizando a mesma janela temporal e
o resultado estão dispostos através das Figuras 8 e 9, onde a
Figura 8 mostra em preto o sinal amostrado e em vermelho sua
respectiva FFT. A velocidade final é calculada pela equação
três e o valor resultante é de 5054 RPM.


Figura 8 - Sinal amostrado através da ponteira de corrente e sua
respectiva FFT
A Figura 9 abaixo expõe na cor preta o sinal amostrado através
do acelerômetro, enquanto o sua FFT está em vermelho. Para o
cálculo de velocidade é utilizado a multiplicação por 60. O
valor de frequência extraído na FFT é de 84,23Hz resultando
em 5053,8 RPM.


Figura 9 - Sinal amostrado através do acelerômetro e FFT do sinal.
VI. CONCLUSÃO
Comparando os dados obtidos através das duas técnicas de
medição, não foi identificado uma variação considerável com
relação a rotação quando utilizado o os cálculos de FFT para
encontrar a frequência fundamental e com isso realizar os
cálculos de velocidade Tabela 2. Desta forma as duas
metodologias adotadas se mostraram robustas no que tange ao
resultado, ou seja, a comparação entre os dados especificados
pelo fornecedor e as medições realizadas em bancada. No
entanto como visto através da Figura 7 o método de medição
utilizando o acelerômetro a informação pode ser extraída
praticamente de maneira imediata através da técnica de cálculo
da média realizada na tela do osciloscópio, enquanto o resultado
da medição por corrente é obtido apenas através da FFT.
Somado a isso pode ser incorporado o fato da medição
utilizando a ponteira de corrente é necessário abrir a caixa do
inversor para se ter acesso a alimentação do compressor Foto
10 item 1, enquanto a medição através do acelerômetro não
necessita de tal intervenção Foto 10 item 2. Sendo assim, apesar
das duas técnicas serem eficientes a utilização do acelerômetro
é menos invasiva, em linhas gerais mais indicada.

Tabela 2 - Especificação e resultados
 Freq Cálculo RPM
Especificação

120 120𝑥42 5040
FFT Ponteira de corrente 252,7 120𝑥252,7
6
 5054
FFT Acelerômetro 84,23 84,23𝑥60 5053,8


Figura 10 – Posicionamento ponteira de corrente e Acelerômetro


5
Classified as Internal
REFERENCES

[1] Introdução a refrigeração Universidade Federal do Paraná-
[Online].Available:
https://docs.ufpr.br/~rudmar/refri/material/1_INTRODUCA
O.pdf

[2] Embraco Nedec
[Online].Available: https://exame.com/negocios/whirlpool-
anuncia-venda-da-embraco-para-japonesa-nidec-por-us1-bi/

[3] Catálogo embraco “Modelo CF02F”

[4] Acionamentos Elétricos – Clayton Moro Franchi, Quarta
edição – Editora Erica ltda, São Paulo, 2008, Fanchi, C.M.

[5] Conversões de sinais TE821 da Universidade Federal do
Paraná- Campus Curitiba, Marlio Bonfim 2022.
