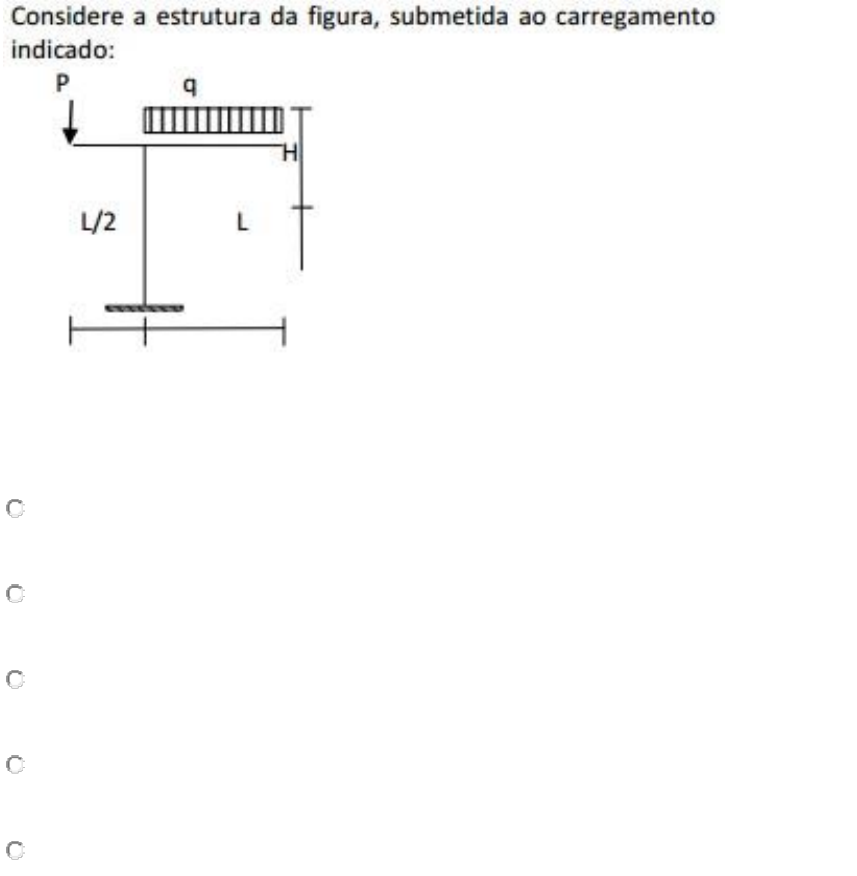

Se P = qL, o esforço cortante na barra vertical será, em módulo,
igual a

 a) 0.

 b) P - ql.

 c) P + ql.

 d) Pq/L.

 e) PqL.












Qual é a forma do gráfico para os esforços cortantes na viga
abaixo?



 a)


 b)


 c)


 d)


 e)








Em uma viga biapoiada submetida a uma carga triangular, o
diagrama de esforços cortantes é:
 a) constante
 b) elíptico
 c) indeterminado
 d) linear
 e) parabólico




















Num ponto de uma viga em que o diagrama de
esforços cortantes apresenta uma descontinuidade de
magnitude P, pode-se afirmar que:

 a) existe uma carga concentrada de intensidade P.
 b) existe uma carga uniformemente distribuída de intensidade P.
 c) existe uma rótula.
 d) não há carregamento aplicado.
 e) o diagrama de momentos será nulo.

















Com relação à solicitação predominante, as barras podem receber
denominações distintas, como tirantes, treliças, vigas ou pilares. Os
tirantes são barras submetidas a

 a) esforços cortantes.
 b) compressão axial.
 c) tração axial.
 d) flexão.
 e) tração e compressão axiais.


















A figura acima ilustra parte de uma estrutura de concreto armado, que consiste
em uma viga biapoiada em dois pilares idênticos e sujeita a uma carga triangular,
em que as letras A e C representam os extremos da viga, e a letra B o seu centro.

Nessa estrutura,
 a) o esforço cortante mínimo ocorre em B.
 b) os pilares estão sujeitos a carregamentos iguais.
 c) o momento fletor máximo ocorre em A.
 d) o esforço cortante máximo ocorre em A.
 e) o momento fletor máximo ocorre em B.












Acerca da classificação dos esforços solicitantes, assinale a alternativa que
apresenta o componente do binário de forças que tende a girar a seção transversal
em torno do eixo longitudinal.
 a) Força normal.

 b) Força cortante.

 c) Momento fletor.

 d) Momento de torção.

 e) Tensões de cisalhamento.
















Uma viga engastada e livre de comprimento L está submetida a um carregamento
uniformemente distribuído de intensidade q.
O valor do esforço cortante no meio do seu vão é igual a:

 a) q / 2

 b) qL / 4

 c) qL / 2

 d) qL2 / 4

 e) qL2 / 2
















Considere o croqui e os dados abaixo.



Sendo “P” um ponto situado no meio de , o módulo do esforço cortante em “P”
vale

 a)

 b)

 c)

 d)

 e)






Em uma viga engastada e livre, submetida a um carregamento uniformemente distribuído de
intensidade q, a expressão que define, em valor absoluto, o esforço cortante a uma distância
x da extremidade livre, é:

 a) qx.

 b) qx/2.

 c) qx/4.

 d) qx²/2.

 e) qx²/8.
















A carga concentrada P que aplicada no meio de uma viga biapoiada de
comprimento L, gera nesta viga um esforço cortante máximo igual ao de uma
carga uniformemente distribuída q vale:

 a) qL

 b) 2qL

 c) qL/2

 d) qL/4




















Considerando a viga biapoiada submetida a um momento concentrado conforme a
figura apresentada, assinale a alternativa cuja figura representa a forma do
diagrama de esforços cortantes dessa viga.

 a)



 b)


 c)


 d)


 e)













Considerando a viga biapoiada apresentada, submetida a um carregamento
uniformemente distribuído, é correto afirmar que o esforço cortante máximo e o
momento fletor máximo atuantes nessa viga são, respectivamente,
 a) 152 kN e 380 kN.m.
 b) 152 kN e 304 kN.m.
 c) 154 kN e 302 kN.m.
 d) 302 kN e 154 kN.m.
 e) 304 kN e 152 kN.m.
















Assinale a alternativa que apresenta o valor da carga distribuída (q) para a viga
biapoiada apresentada na Figura 1, considerando que a viga apresenta o diagrama
de esforço cortante representado na Figura 2.
 a) 10 kN.
 b) 80 kN.
 c) 75 kN.
 d) 50 kN.
 e) 30 kN.






Considere a viga de concreto armado biapoiada, com vão de 6 m, submetida à
carga de 3 kN/m como representado na figura abaixo.



O valor máximo, em kN, que se obtém no diagrama de esforços cortantes, é
 a) 4,5.
 b) 18,0.
 c) 6,0.
 d) 7,6.
 e) 3,0.











Para uma viga biapoiada com carregamento agindo em um plano de simetria
vertical e uniformemente distribuído ao longo do seu comprimento, pode-se
afirmar que o esforço normal
 a) varia linearmente ao longo do comprimento da viga; a força
cortante forma parabólica ao longo do comprimento da viga; o
momento fletor varia de forma linear ao longo do comprimento da
viga.
 b) é constante e diferente de zero ao longo da viga; a força
cortante varia de forma parabólica ao longo do comprimento da viga;
o momento fletor varia de forma linear ao longo do comprimento da
viga.
 c) é nulo em toda a viga; a força cortante é constante ao longo do
comprimento da viga; o momento fletor varia de forma linear ao longo
do comprimento da viga.
 d) é nulo em toda a viga; a força cortante varia linearmente ao
longo do comprimento da viga; o momento fletor varia de forma
parabólica ao longo do comprimento da viga.
 e) é nulo em toda a viga; a força cortante é constante ao longo do
comprimento da viga; o momento fletor varia de forma parabólica ao
longo do comprimento da viga.











A figura acima representa uma ponta de eixo com diâmetro d e comprimento L
engastada na seção A, tendo a solicitação de uma força F aplicada na extremidade
livre (seção B). A seção mais solicitada e a natureza das tensões que nela atuam
são:
 a) seção A, tensão normal devida ao momento fletor e tensão
cisalhante devida ao momento torçor.
 b) seção A, tensão normal devida ao esforço cortante e tensão
cisalhante devida ao momento fletor.
 c) seção A, tensão normal devida ao momento fletor e tensão
cisalhante devida ao esforço cortante.
 d) seção B, tensão normal devida ao momento torçor e tensão
cisalhante devida ao momento fletor.
 e) seção B, tensão normal devida ao momento fletor e tensão
cisalhante devida ao esforço cortante.







A respeito dos esforços simples em uma viga, considere as afirmativas a seguir:
I. Se há momento fletor em um trecho da viga, o esforço cortante neste trecho
não pode ser nulo.
II. Em pontos de aplicação de cargas concentradas, o diagrama de esforços
cortantes sofre uma descontinuidade igual ao valor da carga aplicada.
III. Em pontos de aplicação de cargas concentradas, o diagrama de momentos
fletores apresenta pontos angulosos.

Assinale:
 a) se somente a afirmativa I estiver correta.
 b) se somente a afirmativa II estiver correta.
 c) se somente as afirmativas I e II estiverem corretas.
 d) se somente as afirmativas I e III estiverem corretas.
 e) se somente as afirmativas II e III estiverem corretas.












Uma viga engastada em uma extremidade e livre na outra, tem um vão livre de 3
metros e está submetida a um determinado carregamento. A figura abaixo
representa o diagrama de esforços cortantes desta viga:



O valor em módulo do momento fletor no engaste é:
 a)25 kN.m
 b)50 kN.m
 c)75 kN.m
 d)100 kN.m
 e)125 kN.m














A figura representa uma viga biapoiada com extensão (L) sendo solicitada por um
carregamento uniformemente distribuído (q).



Analisando a viga, o esforço cortante(Q), em kN, e o momento fletor (M), em
kN.m, no centro da viga, são iguais, respectivamente, a:
 a)Q = 0 e M = 0

 b) Q = q . L e M =

 c) Q = e M =

 d) Q = 0 e M =

 e) Q = e M = 0
