Uma prensa de colagem deve ser acionada através
de um botão (B1) . Após 20 seg. a haste do cilindro da
prensa retorna automaticamente a sua posição de
repouso.
Um novo ciclo se inicia se o anterior for concluído.


Lista de Exercícios de Automação Industrial II - Progressão Parcial
LISTA DE EXERCÍCIOS PARA PNEUMÁTICA

1. O acionamento da haste de um cilindro de simples ação através de um botão B1 (ciclo direto)
2. O acionamento da haste de um cilindro de simples ação através de um botão B1 (ciclo indireto)
3. O acionamento da haste de um cilindro de dupla ação através de um botão B1 e retorno da haste por outro botão B2.
4. O acionamento da haste de um cilindro de dupla ação através de um botão B1 e retorno da haste por um fim de curso
1S2 (automaticamente).
5. O retorno da haste de um cilindro de dupla ação deve ser através de um botão e o avanço automático.
6. O acionamento da haste de um cilindro de dupla ação deve ser lento e o retorno automático.
7. O acionamento da haste de um cilindro de dupla ação deve ser através de uma alavanca e o retorno automático. A
regulagem da velocidade de avanço e retorno devem ser independentes.
8. O acionamento da haste de um cilindro de dupla ação deve ser através de dois botões B1 ou B2 e o retorno deve ser
automático e lento.
9. O acionamento da haste de um cilindro de dupla ação deve ser através de dois botões B1 ou B2 e o retorno deve ser
automático e lento. Obs. um novo ciclo só pode começar se o anterior for terminado (condição de partida)
10. O acionamento da haste de um cilindro de dupla ação deve ser rápido (escape rápido) e através de dois botões (ciclo
único ou contínuo), o retorno automático deve ser lento.
11. O retorno da haste de um cilindro de dupla ação deve ser lento e através de dois botões (ciclo único ou contínuo) o
avanço automático deve ocorrer rápido. Obs. um novo ciclo só pode começar se o anterior for terminado (condição de
partida).
12. O acionamento da haste de um cilindro de dupla ação deve ser através de dois botões B1 e B2 ( simultânea.) e o
retorno deve ser automático e lento.
13. O retorno da haste de um cilindro de dupla ação deve ser rápido e através de dois botões B1 e B2 ( simultan.) o
avanço automático deve ocorrer lento. Obs. um novo ciclo só pode começar se o anterior for terminado (condição de
partida).
14.




15. No exercício anterior o retorno da haste do cilindro deve ocorrer mesmo que o operador mantiver o botão B1
acionado.
16.
































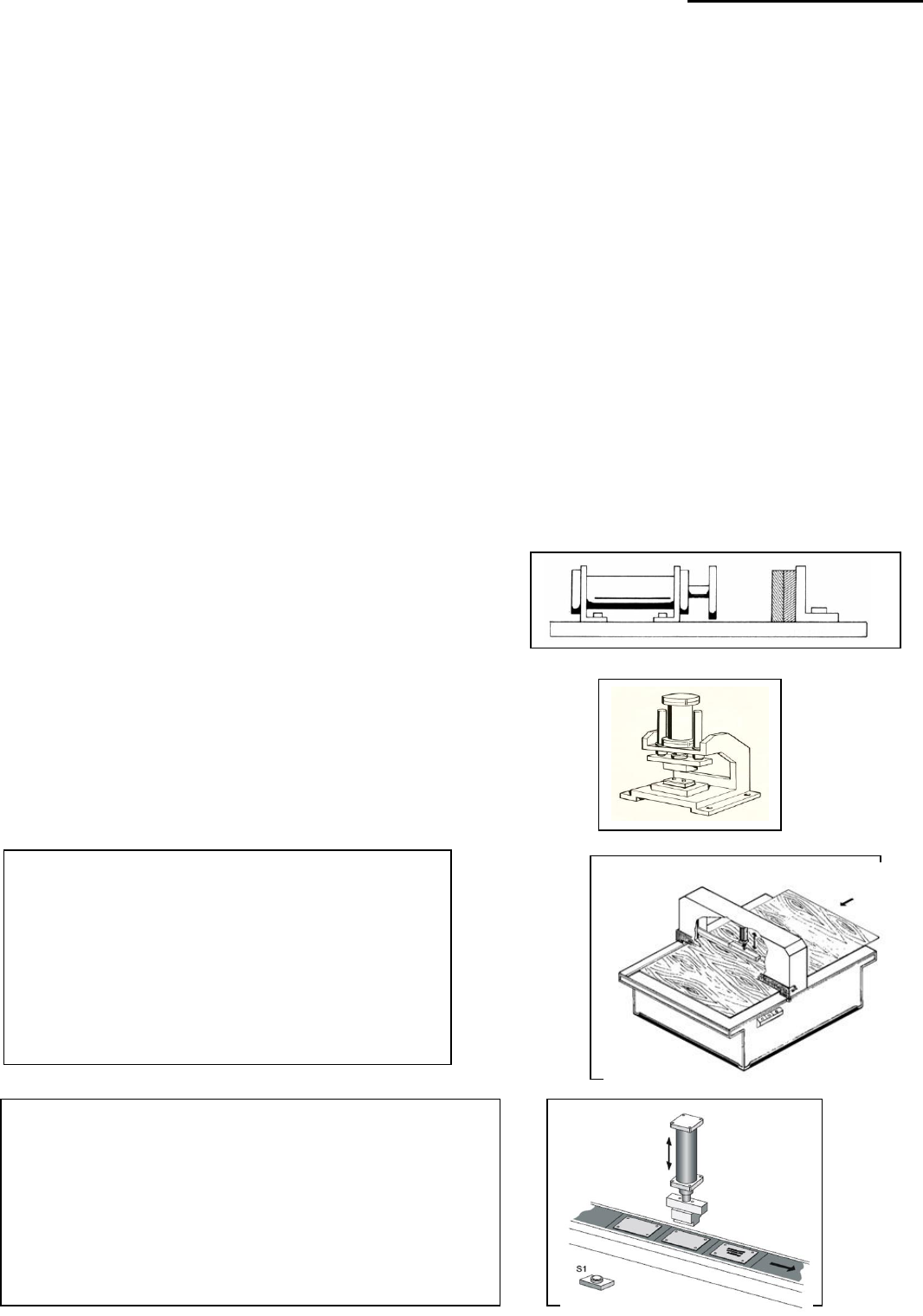

17. Uma guilhotina é usada para cortar folhas de
madeira em diversos tamanhos. Pressionando dois
botões opcionais (S1 ou S2) o atuador de dupla ação
avança e corta a folha de madeira.
O retorno da guilhotina é realizado acionando um
terceiro botão (S3), mas somente se o atuador
estiver em sua posição final.
Elaborar o circuito pneumático.
18. Um atuador de dupla ação é utilizado como um
dispositivo de gravação de chapas por pressão. Ao acionar
um botão(S1), todo o sistema entrará em funcionamento
contínuo, e o atuador avançará. o retorno só pode ocorrer
depois de um tempo pré ajustado.
O desaciomanento do dispositivo é feito através de um
segundo botão (S2).
Elaborar o circuito pneumático para este dispositivo.


Uma prensa rebitadora de chapas é acionada por dois
botões simultaneamente (Poka - Yoke) e retorno
automático.
Obs. O ciclo novo só deve iniciar quando o anterior fora
concluído. A velocidade de acionamento deve ser
aumentada.





































































19. O dispositivo abaixo representa uma lixadeira
automática. Após acionarmos um botão (S1), o atuador
deverá repetir a seqüência de vai e vem 10 vezes.
Obs: O botão (S1) reinicializa o sistema.
Elaborar o circuito pneumático para o dispositivo.

20. Mediante o acionamento de dois botões
simultaneamente (Poka-Yoke) a colher de
fundição deve descer. Após chegar no final do
seu curso deve contar um tempo de 5” para
retornar a posição inicial
Elaborar o circuito pneumático . MONTAR UM
CIRCUITO QUE SEJA FUNCIONAL

21. Uma furadeira manual possui uma morsa para
fixação de peças, a qual é controlada por um
atuador de dupla ação.
A peça é presa acionando-se dois botões opcionais
e solta acionando-se um terceiro botão.
Condições:
-A morsa somente prenderá se houver peça.
-A abertura da morsa é impedida durante a
furação.
Elaborar o circuito pneumático.


22. Elaborar o seguinte circuito pneumático:
O comando de um cilindro de dupla ação se dá através de três sinais diferentes e independentes e mais a
confirmação da haste recuada do cilindro. O retorno será automático e lento após 15 segundos.
23. Elaborar o circuito pneumático de um cilindro de dupla ação com avanço (ciclo único ou contínuo) da haste
lento e retorno rápido. O retorno só acontecerá se a pressão de trabalho estiver em 6bar.

24. Um atuador de dupla ação é utilizado para abrir o silo.
O silo abre ao acionar um botão (o atuador deverá retornar).
Após a abertura total do silo, o fechamento deverá ocorrer
somente depois de um tempo pré-ajustado (sem o auxílio de um
sensor).
O avanço e o retorno do atuador deverão ocorrer lentamente.
Elaborar o circuito pneumático.
25. Uma esteira é usada para transportar caixas de
papelão. O cilindro pneumático serve para carimbar as
caixas. Elaborar o circuito pneumático, onde o
acionamento do botão só será possível com a presença
da caixa de papelão no sensor ch1, a velocidade da haste
de avanço deverá ser aumentada e um novo ciclo só se
inicia após ch2 ser acionado (condição de partida).
Montar o acionamento com ciclo único ou contínuo.
