As Leis de Kirchhoff são fundamentais para a análise de circuitos elétricos,
especialmente quando lidamos com circuitos mais complexos, compostos por
múltiplas malhas e nós.
A primeira Lei de Kirchhoff (Lei das Correntes) afirma que a soma algébrica das
correntes que entram em um nó é igual à soma das correntes que saem desse nó.
Isso é uma consequência direta da conservação de carga elétrica.
Já a segunda Lei de Kirchhoff (Lei das Tensões) nos diz que, ao percorrermos uma
malha fechada em um circuito, a soma algébrica das variações de potencial (ou
quedas de tensão) ao longo dessa malha é igual a zero. Essa Lei é uma manifestação
da conservação de energia.
A aplicação das Leis de Kirchhoff permite que engenheiros calculem as correntes e
tensões em diferentes partes de um circuito, otimizando o desempenho e garantindo
a segurança e eficiência dos sistemas.

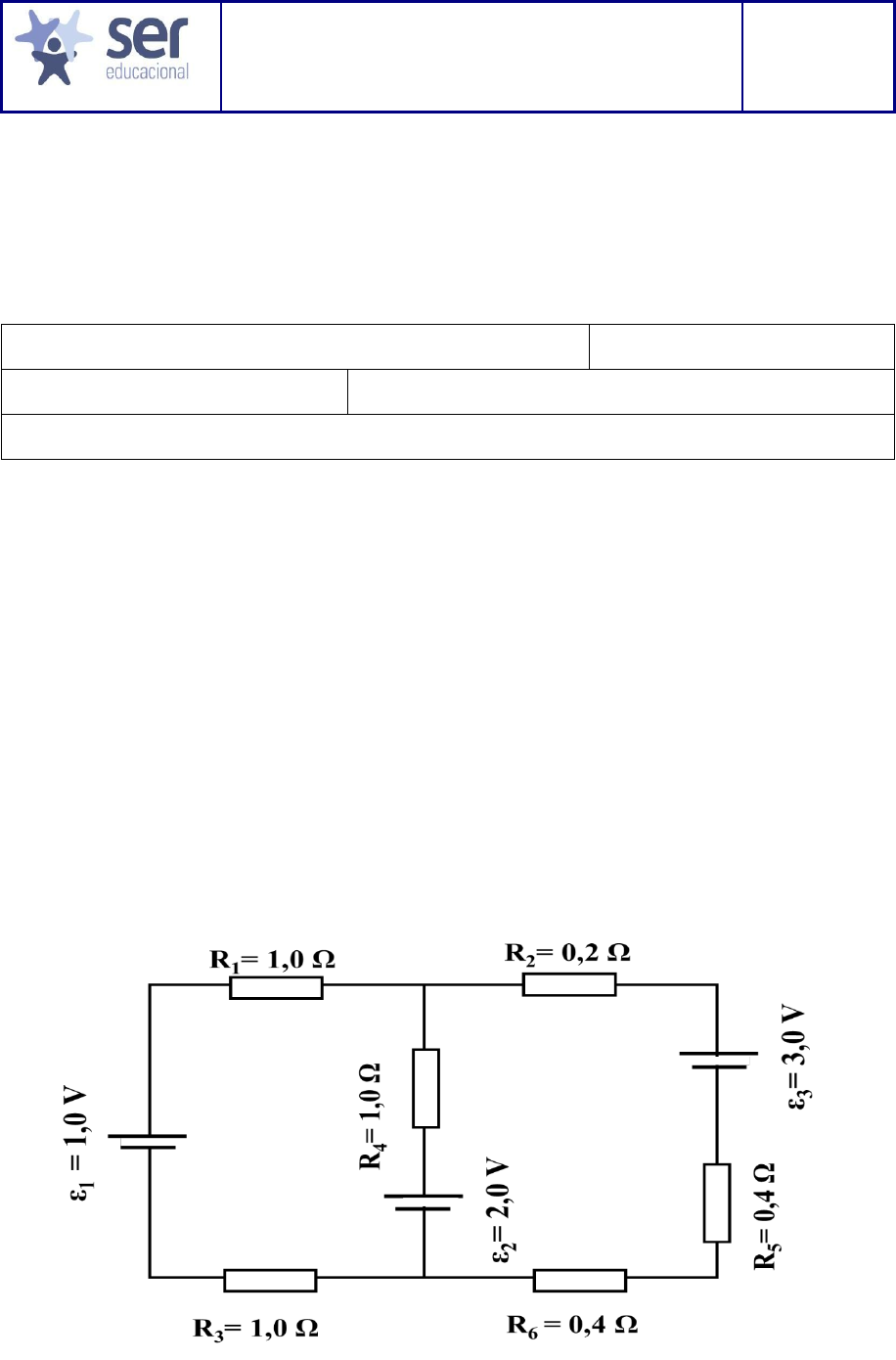

Com base no circuito presente na figura abaixo, responda:


a) Qual a intensidade da corrente elétrica em cada fonte?

b) Qual a ddp no resistor 𝑅6 ?

c) Qual é a energia dissipada no resistir 𝑅6 em 10 min?

OBS.: É essencial que sua atividade tenha os cálculos realizados para encontrar o
que foi solicitado.

Após realizar suas reflexões, elabore um pequeno texto, contendo o máximo de 20 a
30 linhas, expondo sua argumentação, acerca do solicitado.


Dados do circuito:

Fontes:

ε₁ = 1,0 V
ε₂ = 2,0 V
ε₃ = 3,0 V

Resistores:

R₁ = 1,0 Ω
R₂ = 0,2 Ω
R₃ = 1,0 Ω
R₄ = 1,0 Ω
R₅ = 0,4 Ω
R₆ = 0,4 Ω

Definindo as correntes:

i₁: sentido horário na malha da esquerda (ε₁)

i₂: sentido horário na malha central (ε₂)

i₃: sentido horário na malha da direita (ε₃)


O resistor R₄ é compartilhado entre as malhas da esquerda e central, então a corrente
nele será (i₁ - i₂).


a) Corrente elétrica em cada fonte

Aplicamos a Lei das Malhas de Kirchhoff:

Malha 1 (esquerda):

Percorrendo no sentido horário:

-ε₁ + R₁·i₁ + R₄·(i₁ - i₂) + R₃·i₁ = 0
-1,0 + 1,0·i₁ + 1,0·(i₁ - i₂) + 1,0·i₁ = 0
-1,0 + 3i₁ - i₂ = 0 → (1)

Malha 2 (centro):

-ε₂ + R₂·i₂ + R₄·(i₂ - i₁) + R₆·i₂ = 0
-2,0 + 0,2·i₂ + 1,0·(i₂ - i₁) + 0,4·i₂ = 0
-2,0 + (1,6·i₂ - 1,0·i₁) = 0 → (2)

Malha 3 (direita):

-ε₃ + R₅·i₃ + R₆·(i₃ - i₂) = 0
-3,0 + 0,4·i₃ + 0,4·(i₃ - i₂) = 0
-3,0 + 0,8·i₃ - 0,4·i₂ = 0 → (3)

Agora, resolvemos o sistema:

Equações:

1. 3i₁ - i₂ = 1,0

2. -i₁ + 1,6i₂ = 2,0

3. -0,4i₂ + 0,8i₃ = 3,0

Vamos resolver:

De (1):
i₂ = 3i₁ - 1

Substituindo na (2):
-i₁ + 1,6(3i₁ - 1) = 2
-i₁ + 4,8i₁ - 1,6 = 2
3,8i₁ = 3,6 → i₁ ≈ 0,947 A

Substituindo i₁ em i₂:
i₂ = 3(0,947) - 1 ≈ 1,841 A

Agora (3):
-0,4·1,841 + 0,8·i₃ = 3
-0,7364 + 0,8·i₃ = 3
0,8·i₃ = 3,7364 → i₃ ≈ 4,67 A

b) ddp no resistor R₆:

R₆ = 0,4 Ω, corrente passando por ele é a diferença entre i₂ e i₃: i₆ = i₂ - i₃ = 1,841 -
4,67 ≈ -2,83 A
(ddp no sentido da corrente de i₂ para i₃)

U = R·i = 0,4·(-2,83) ≈ -1,13 V
(Módulo da ddp = 1,13 V, o sinal apenas indica o sentido)


c) Energia dissipada no resistor R₆ em 10 minutos

Energia:
E = P·t = R·i²·t
i = 2,83 A, R = 0,4 Ω, t = 600 s

E = 0,4 × (2,83)² × 600 ≈ 0,4 × 8,01 × 600 ≈ 1.922,4 J


Texto argumentativo:

A atividade contextualizada proposta nos mostra que a análise de circuitos elétricos
utilizando as Leis de Kirchhoff é essencial para determinar as variáveis elétricas de
sistemas com múltiplas fontes e resistores interligados. Neste exercício, aplicamos a
Lei das Malhas e a Lei dos nós para resolver um circuito composto por três malhas e
seis resistores, cada uma com uma fonte distinta de tensão.
Utilizando a Lei das Malhas, construímos equações que descrevem o comportamento
de cada malha. A partir disso, por meio da substituição e resolução de um sistema de
equações, determinamos as correntes em cada uma das fontes: aproximadamente
0,947 A na fonte ε₁, 1,841 A na fonte ε₂ e 4,67 A na fonte ε₃. Esses valores indicam o
fluxo de cargas elétricas em cada ramo do circuito.
Em seguida, com base na corrente que passa por R₆ (a diferença entre as correntes
das malhas centrais e da direita), calculamos a ddp no resistor como sendo
aproximadamente 1,13 V. Isso demonstra a aplicação prática da Lei de Ohm
associada às Leis de Kirchhoff para encontrar tensões em pontos específicos do
circuito.
Por fim, avaliamos a energia dissipada em R₆ durante um intervalo de 10 minutos.
Utilizando a fórmula da potência dissipada, verificamos que cerca de 1.922 J foram
transformados em calor, o que é importante do ponto de vista da eficiência e
segurança de dispositivos eletrônicos.
Esses cálculos demonstram como as Leis de Kirchhoff são fundamentais para
compreender o comportamento de circuitos complexos e garantir o funcionamento
adequado dos sistemas elétricos.
