CURSO ENGENHARIA CIVIL
DISCIPLINA: TEORIA DAS ESTRUTURAS
PROFESSOR: MAICON ANDERSON DE SOUZA - Data: 03/09/2020
ACADÊMICO(A): ............................................................................................................


LISTA DE EXERCÍCIOS 01 – revisão resistência dos materiais

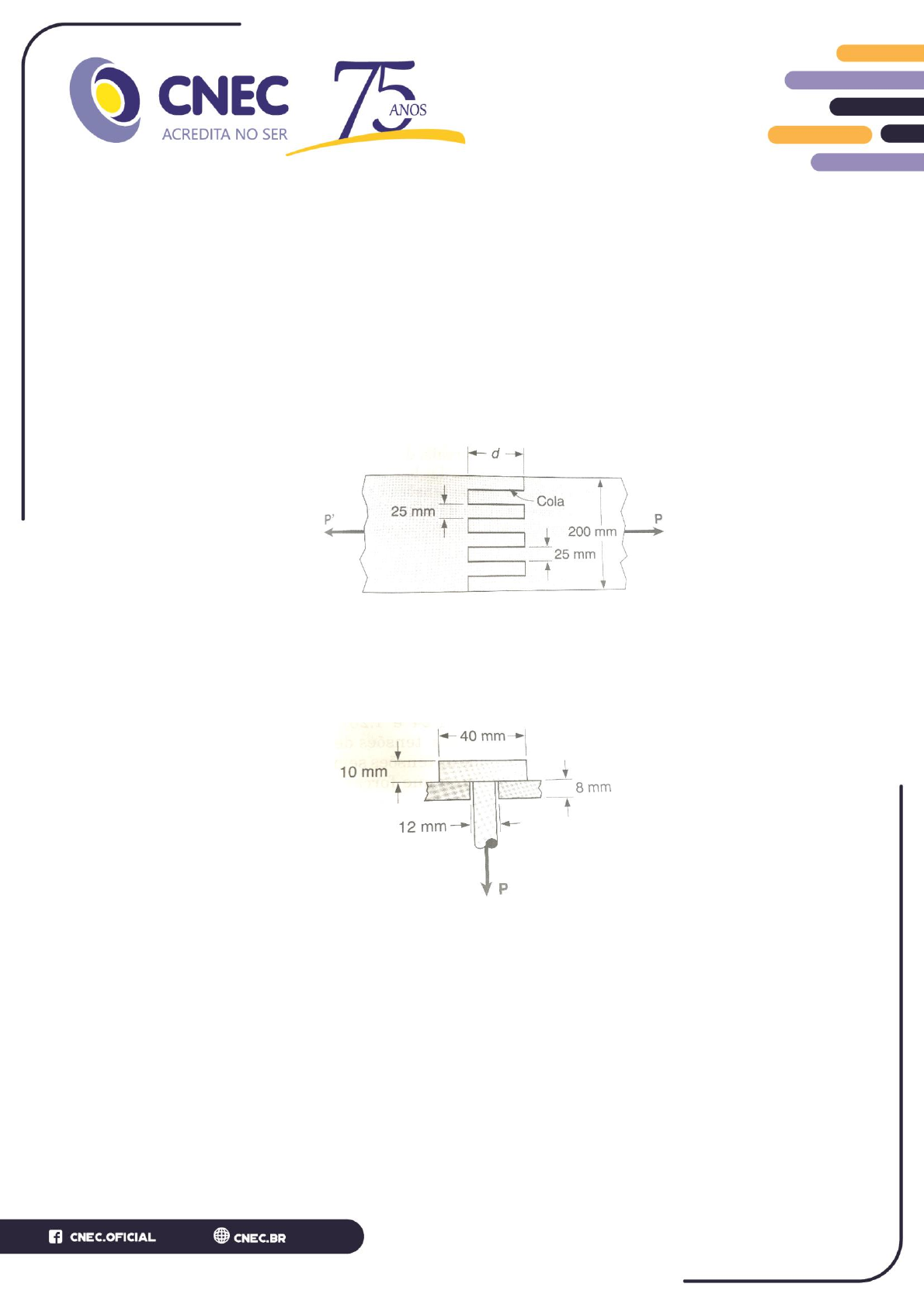

01) Duas pranchas de madeira, cada uma com 15mm de espessura e 200mm de largura são unidas
por uma emenda colada. Sabendo-se que esta junta irá falhar quando a tensão de cisalhamento
media da cola atingir 900kPa, determine o comprimento necessário d se a junta deve resistir a
uma carga axial de intensidade P=4kN.




02) Uma carga P está aplicada a uma barra cilíndrica de aço e apoia-se sobre uma placa de alumínio
com furo de 12mm de diâmetro, feito por uma broca. Sabendo-se que a máxima tensão de
cisalhamento é de 180MPa para o aço e 70MPa para o alumínio, determine a maior carga que
poderá ser aplicada à barra de aço.



03) A barra de sustentação é apoiada em sua extremidade através do disco circular a ela rigidamente
conectado. Se a barra passa por um buraco de 40mm de diâmetro, determine o menor diâmetro
necessário à barra e a menor espessura do disco para que uma carga de 20kN seja suportada. A
tensão normal admissível para a barra é de 60MPa e a tensão cisalhante admissível para o disco
é de 35MPa.



















04) Determinar a força necessária para furar uma chapa de 12,7nn de espessura de modo a se realizar
um furo por puncionamento com um punção de 25,4mm de diâmetro. A tensão de ruptura da
chapa ao cisalhamento é de 320MPa.


05) Quatro parafusos de aço são usados para prender a placa à peça de madeira. Admitindo-se que a
tensão de cisalhamento ultima para o aço seja de 345MPa e desejando um coeficiente de
segurança de 3,3 determine o menor diâmetro admissível para os parafusos a serem usados.


06) As peças principais de madeira mostradas são emendadas por meio de duas chapas de madeira
compensada, que são coladas em sua superfície de contato. Sabendo-se que há uma folga entre
as extremidades das peças de 6mm e que a tensão de cisalhamento ultima da cola é de 2,5MPa,
determine, para o carregamento indicado, o comprimento L para que o coeficiente de segurança
seja de 2,75.




40 mm
t
d
20kN







Para a emenda e carregamento do problema acima determine o coeficiente de segurança quando
L=180mm.


07) Cada uma das hastes das ligações AB e CD tem uma seção transversal retangular uniforme 6,3 x
25,4mme está ligada à barra horizontal BCE por pinos de diâmetro igual a 25,4mm. Considerando
que a tensão normal media de ambas as hastes não deve exceder 170MPa, determine a máxima
carga que pode ser aplicada em E, verticalmente para baixo.



08) A barra rígida AB é suportada pela barra de aço AC de diâmetro 20mm e por um bloco de
alumínio cuja área da seção transversal é de 1800mm². Os pinos A e C, cujos diâmetros são de
18mm estão sujeitos a cisalhamento. Considerando que a tensão normal de falha para o aço e para
o alumínio seja de 680MPa e 70MPa, respectivamente, e a tensão de cisalhamento de falha para
cada pino seja de 900MPa, determine a maior carga P que pode ser aplicada à barra. Adote fatos
de segurança 2,0.




















09) A estrutura AC está sujeita a uma força vertical de 3kN. Determine a posição x dessa força de
modo que a tensão compressiva média em C seja igual à tensão de tração média atuante em AB.
A barra tem uma área de seção reta de 40mm² e a área de contato em C é de 650mm².




10) Em um arame de alumino de 4mm de diâmetro, é observado um alongamento de 25mm quando
a tração no arame é de 400N. Sabendo-se que E=70GPa e que a tensão de escoamento para ao
alumínio é de 110MPa, determinar:
a) o comprimento do arame
b) o coeficiente de segurança


11) Uma barra de material homogêneo e isotrópico tem 500mm de comprimento e 16mm de diâmetro.
Sob a ação da carga axial de 12kN, o seu comprimento aumenta em 300x10-3mm. Determine o
módulo de elasticidade do material.


12) A coluna de concreto em A tem seção transversal 15x40cm. A barra BC é de aço e tem diâmetro
igual a 125mm. Determine a deformação específica da barra BC e da coluna em A, considerando
que a carga aplicada em D é de 250kN.

O módulo de elasticidade do concreto é E=21GPa e do aço é E=200GPa.





200 mm
3 kN
x


















13) A coluna mostrada na figura consiste em três barras esbeltas de titânio e uma barra AC rígida. A
área da seção transversal de cada barra está indicada. Se uma força vertical de 20kN é aplicada
no anel em F, determine as deformações de cada uma das três barras, sabendo que o módulo de
elasticidade do titânio é E=350GPa.




















14) As barras de aço são conectadas à viga rígida através dos pinos A e E. Se a carga aplicada à viga
é de 15kN, determine a força desenvolvida em cada barra. A área da seção transversal de cada
uma das barras AB e EF é de 25mm2 e a corrente tem uma seção transversal de 15mm2.
 Determine também o alongamento da corrente (E=200GPa).















5m
 4m
6m 3m
P
A
B
C
D
2m
A
B
C
D
2.6m
P
1m 3m
60mm²
45mm²
75mm² 3m
F
E
1,5m
0,5m 2m
15kN
A
B
E
F
1m





15) Calcule a carga máxima que suportaria a cola sabendo que sua tensão de resistência última é
4MPa.




















16) A coluna em A tem área igual a 800mm² e a haste BC tem diâmetro igual a 24mm. Os pinos em
B e C, ambos de diâmetro 17mm.













a) Considerando que a tensão normal de falha para a coluna seja de 75MPa, que a haste BC é feita
de um material com tensão normal de falha igual a 375MPa e a tensão de cisalhamento de falha
para os pino seja de 750MPa, determine a maior carga P que pode ser aplicada à barra. Adote
fator de segurança 1,5.

b) Considerando que em D deseja-se aplicar uma carga de 90kN determine as tensões que atuariam
na coluna, na haste e nos pinos e explique o que aconteceria com a estrutura (ou com cada um
desses três elementos) caso a carga fosse aplicada realmente.

No que diz respeito ao empenho, ao
compromisso, ao esforço, à dedicação, não
existe meio termo. Ou você faz uma coisa bem
feita ou não faz.
Ayrton Senna
P
1,4m 1,6m
A
B
C
D
C
D
Área de uma
barra = 113mm2
Área de contato
(cola) = 2400mm2
 pino = 8mm
B
150mm 60mm
P
A
C
D
	C
	C (1)
