LISTA DE EXERCÍCIOS Nº4

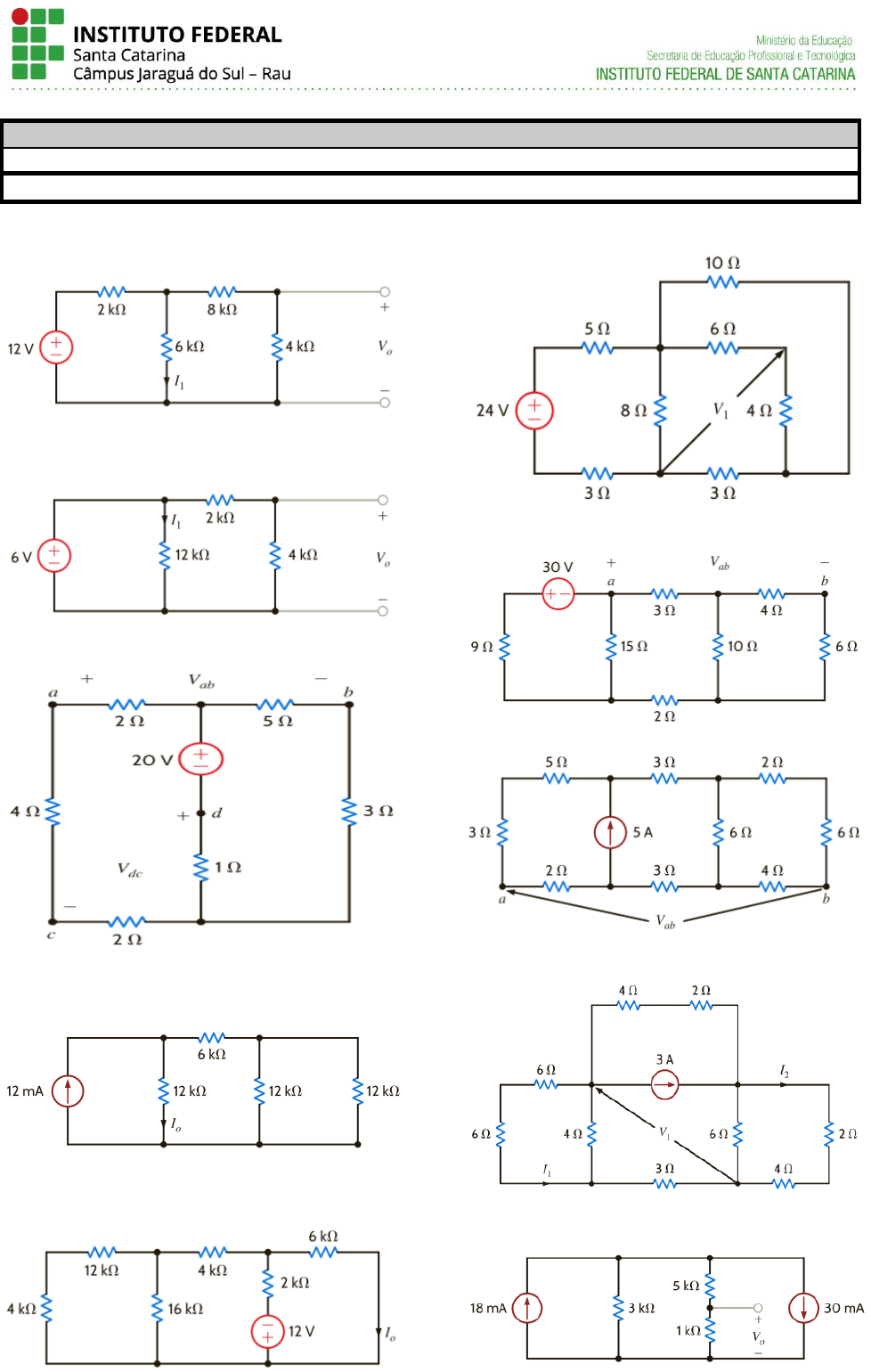

1) Encontre I1 e Vo.



2) Encontre I1 e Vo.



3) Encontre Vab e Vdc.


4) Encontre Io.



5) Encontre Io.


6) Encontre V1.


7) Encontre Vab.

8) Encontre Vab.


9) Encontre I1, I2 e V1.


10) Determine Vo.


Instituto Federal de Santa Catarina – Jaraguá do Sul - RAU
Rua dos Imigrantes, 445 | Rau | Jaraguá do Sul /SC | CEP: 89254-430
Fone: (47) 3276-9600 | www.gw.ifsc.edu.br | CNPJ 11.402.887/0005-94
11) Calcule VAB.


12) Calcule Io. Todos os resistores são de 6Ω.


13) Calcule Io.


14) Determine a potência fornecida pela fonte
de 36 V.

15) Encontre a potência fornecida pela fonte de
corrente. Todos os resistores são de 12 Ω.

16) Encontre Vs, considerando V1 = 12 V.


17) Encontre Is, considerando Vo = 2 V.



18) Encontre Vs, considerando V1 = - 14 V.



19) Encontre Vx, considerando VR = 15 V.



20) Encontre o valor de IA.




Instituto Federal de Santa Catarina – Jaraguá do Sul - RAU
Rua dos Imigrantes, 445 | Rau | Jaraguá do Sul /SC | CEP: 89254-430
Fone: (47) 3276-9600 | www.gw.ifsc.edu.br | CNPJ 11.402.887/0005-94
21) Encontre Is, considerando V1 = 5 V.


22) Encontre Vs, considerando Vo = 4V.


23) Determine o valor de Vs, para que a
potência fornecida pela fonte de corrente seja
igual a zero.


24) Encontre o valor de V1, para que a tensão
Va seja igual a zero.


25) Encontre o valor de IA.

26) A potência fornecida pela fonte de 2 A é
40 W. Encontre Vs e a potência absorvida pela
fonte de 5 V.


27) A fonte de 40 V está absorvendo 40 W.
Encontre Vx.


28) Encontre o valor da corrente IA.


29) Encontre VA, se Io = 2 mA.



Instituto Federal de Santa Catarina – Jaraguá do Sul - RAU
Rua dos Imigrantes, 445 | Rau | Jaraguá do Sul /SC | CEP: 89254-430
Fone: (47) 3276-9600 | www.gw.ifsc.edu.br | CNPJ 11.402.887/0005-94
30) Encontre Vx, sabendo que a fonte de
corrente de 5 A, fornece 50 W.


31) Sabendo que Io = 2 mA. Encontre IA.


32) Encontre IA, se Vo = 4 V.


33) Encontre Vx, se a fonte de corrente de 5 A,
fornece 60 W de potência.

34) Encontre a potência absorvida total do
circuito.


35) Determine o valor de g, de modo que a
potência fornecida pela fonte de 3 A seja de
20W.


36) Encontre a potência fornecida pela fonte de
24 V.


37) Encontre o valor de Io.



Instituto Federal de Santa Catarina – Jaraguá do Sul - RAU
Rua dos Imigrantes, 445 | Rau | Jaraguá do Sul /SC | CEP: 89254-430
Fone: (47) 3276-9600 | www.gw.ifsc.edu.br | CNPJ 11.402.887/0005-94
38) Encontre Io.


39) Determine Vo.


40) Determine Is.


41) Encontre Vs.


42) Encontre Vo.



43) Encontre I1.


44) Encontre Vo.


45) Um amplificador de estágio único é
modelado conforme circuito abaixo. Encontre
a corrente na carga RL.



46) Encontre Io.

47) Um amplificador transistorizado é
mostrado abaixo. Determine o ganho G, ou
seja, a relação entra a tensão de saída e entrada.
