Mapa Mental - LHN 220i Plus

Prévia do material em texto

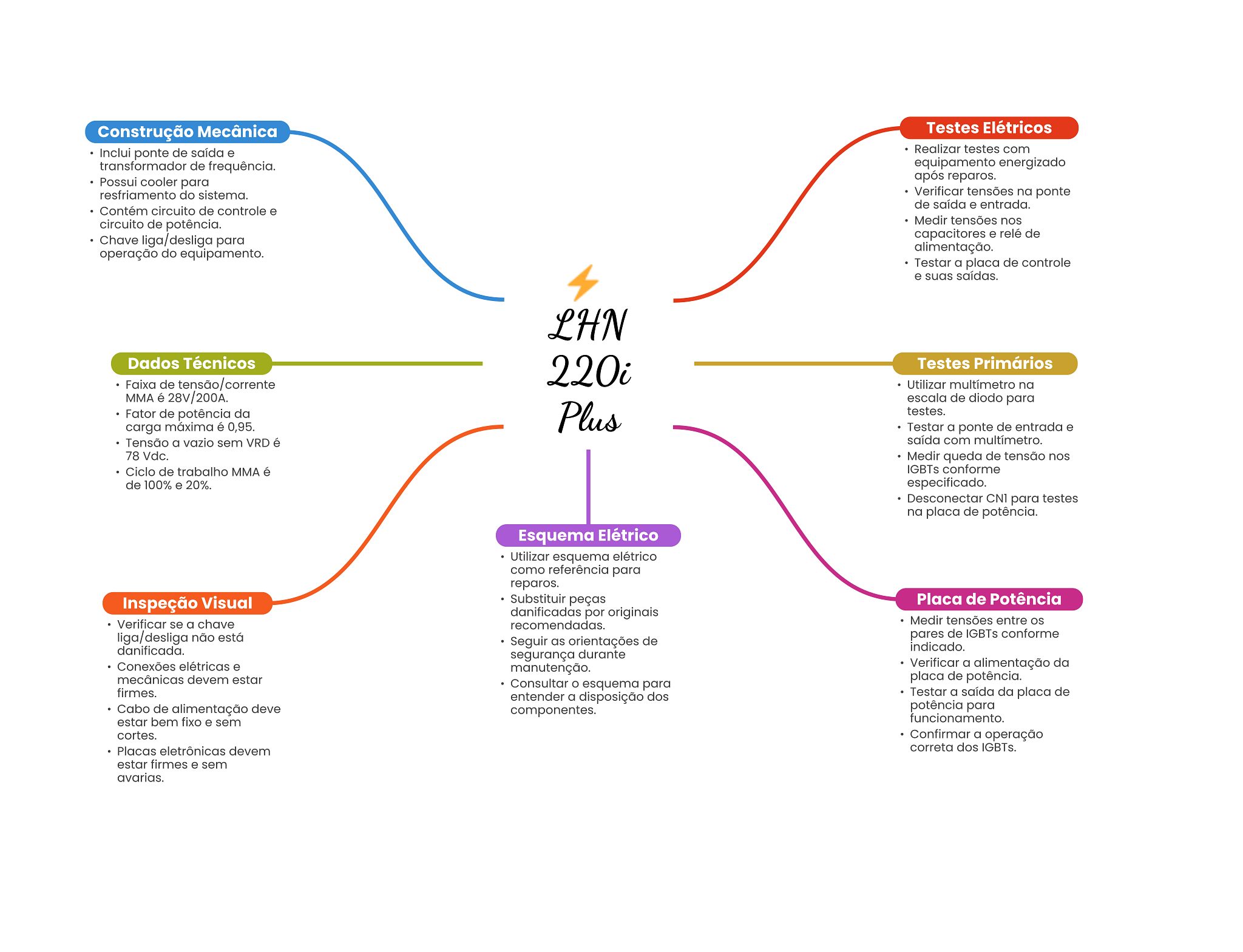

Construção Mecânica Testes Elétricos Inclui ponte de saída e Realizar testes com transformador de frequência. equipamento energizado Possui cooler para após reparos. resfriamento do sistema. Verificar tensões na ponte de saída e entrada. Contém circuito de controle e circuito de potência. Medir tensões nos Chave liga/desliga para capacitores e relé de operação do equipamento. alimentação. Testar a placa de controle e suas saídas. LHN Dados Técnicos 220i Testes Primários Faixa de tensão/corrente Utilizar multímetro na MMA é 28V/200A. escala de diodo para Fator de potência da carga máxima é 0,95. Plus testes. Testar a ponte de entrada e Tensão a vazio sem VRD é saída com multímetro. 78 Vdc. Medir queda de tensão nos Ciclo de trabalho MMA é IGBTs conforme de 100% e 20%. especificado. Desconectar para testes na placa de potência. Esquema Elétrico Utilizar esquema elétrico como referência para reparos. Inspeção Visual Substituir peças Placa de Potência danificadas por originais Verificar se a chave recomendadas. Medir tensões entre liga/desliga não está pares de IGBTs conforme Seguir as orientações de danificada. indicado. segurança durante Conexões elétricas e manutenção. Verificar a alimentação da mecânicas devem estar placa de potência. Consultar esquema para firmes. entender a disposição dos Testar a saída da placa de Cabo de alimentação deve componentes. potência para estar bem fixo e sem funcionamento. cortes. Confirmar a operação Placas eletrônicas devem correta dos IGBTs. estar firmes e sem avarias.
